Ogrzewanie podłogowe zapewnia przyjemnie ciepłą posadzkę i poprawia komfort w domu. Aby jednak działało bezpiecznie i efektywnie, potrzebuje kontroli temperatury – tutaj do gry wchodzi czujnik temperatury podłogi. Ten mały element pozwala termostatowi „wiedzieć”, jak ciepła jest podłoga, i odpowiednio sterować ogrzewaniem. Zazwyczaj czujnik montuje się w podłodze, ale co zrobić, gdy podczas remontu czy instalacji pojawia się problem z jego umieszczeniem?
Wiele osób zastanawia się, czy można skrócić kabel takiego czujnika i po prostu zostawić go w ściennej puszce pod termostatem zamiast prowadzić do podłogi. W tym artykule w przystępny sposób wyjaśniamy, jak działa czujnik podłogowy, dlaczego miejsce jego montażu ma znaczenie oraz jakie mogą być skutki skracania kabla czujnika lub umieszczenia go w niewłaściwym miejscu. Odwołujemy się do typowych sytuacji domowych (np. remontów czy błędów instalacyjnych) i podpowiadamy, jak postąpić, by ogrzewanie podłogowe działało bezpiecznie i prawidłowo.
Jak działa czujnik temperatury podłogi?
Czujnik temperatury podłogi to niewielki „termometr” umieszczony na końcu długiego kabla. Najczęściej jest to termistor NTC – element elektroniczny, którego opór elektryczny zmienia się wraz z temperaturą. Czujnik podłączony do termostatu „odczuwa” temperaturę podłogi i przekazuje informację o jej poziomie w formie sygnału elektrycznego. Termostat mierzy ten sygnał (w praktyce opór czujnika) i na tej podstawie wie, jak ciepła jest posadzka.
Gdy podłoga osiąga zadaną temperaturę, termostat wyłącza ogrzewanie, a gdy stygnie – ponownie je uruchamia. Dzięki temu system utrzymuje stabilne ciepło podłogi i zapobiega jej przegrzaniu. Warto dodać, że czujnik podłogowy nie jest zasilany wysokim napięciem – przepływa przez niego tylko słaby sygnał pomiarowy. Oznacza to, że manipulowanie kablem czujnika (np. skracanie) nie wiąże się z ryzykiem porażenia prądem, choć oczywiście dla bezpieczeństwa zawsze należy wyłączyć zasilanie urządzenia przed jakimikolwiek pracami.
Dlaczego miejsce montażu czujnika jest ważne?
Lokalizacja czujnika temperatury podłogi ma kluczowe znaczenie dla poprawnego działania ogrzewania. Czujnik powinien mierzyć temperaturę tam, gdzie jest ona istotna – czyli bezpośrednio w strukturze podłogi, możliwie blisko powierzchni, pośród elementów grzejnych. Dlatego standardowo umieszcza się go w podłodze, wewnątrz rurki ochronnej (peszla), ulokowanej między kablami grzejnymi lub pasmami maty grzejnej. Taka rurka pozwala później łatwo wymienić czujnik w razie awarii, a położenie między źródłami ciepła (kablowymi lub matowymi) zapewnia, że czujnik mierzy rzeczywistą temperaturę posadzki tam, gdzie się ona nagrzewa.
Jeśli czujnik zamontujemy w niewłaściwym miejscu, termostat otrzyma błędne dane. Na przykład czujnik zbyt płytko pod płytką, tuż nad kablem, może wskazywać zawyżoną temperaturę (bo jest bezpośrednio przy mocno grzejącym kablu) i wyłączać ogrzewanie za wcześnie – podłoga będzie wtedy niedogrzana. Z kolei czujnik oddalony od kabli lub przy zewnętrznej, chłodnej ścianie będzie zaniżał odczyt i ogrzewanie może działać za długo. Najgorszym pomysłem jest pozostawienie czujnika poza podłogą, np. gdzieś w ścianie – wówczas pomiar w ogóle nie odpowiada temperaturze podłogi. Mówiąc obrazowo, to tak jakby próbować zmierzyć temperaturę w piekarniku za pomocą termometru pozostawionego na blacie obok – wynik nie będzie miarodajny.
Podsumowując: czujnik podłogowy powinien znajdować się tam, gdzie może wiarygodnie „poczuć” ciepło podłogi. Tylko wtedy termostat jest w stanie precyzyjnie sterować ogrzewaniem, zapewniając komfort i chroniąc podłogę przed przegrzaniem. Zobacz więcej: Jak zainstalować czujnik temperatury w podłodze?

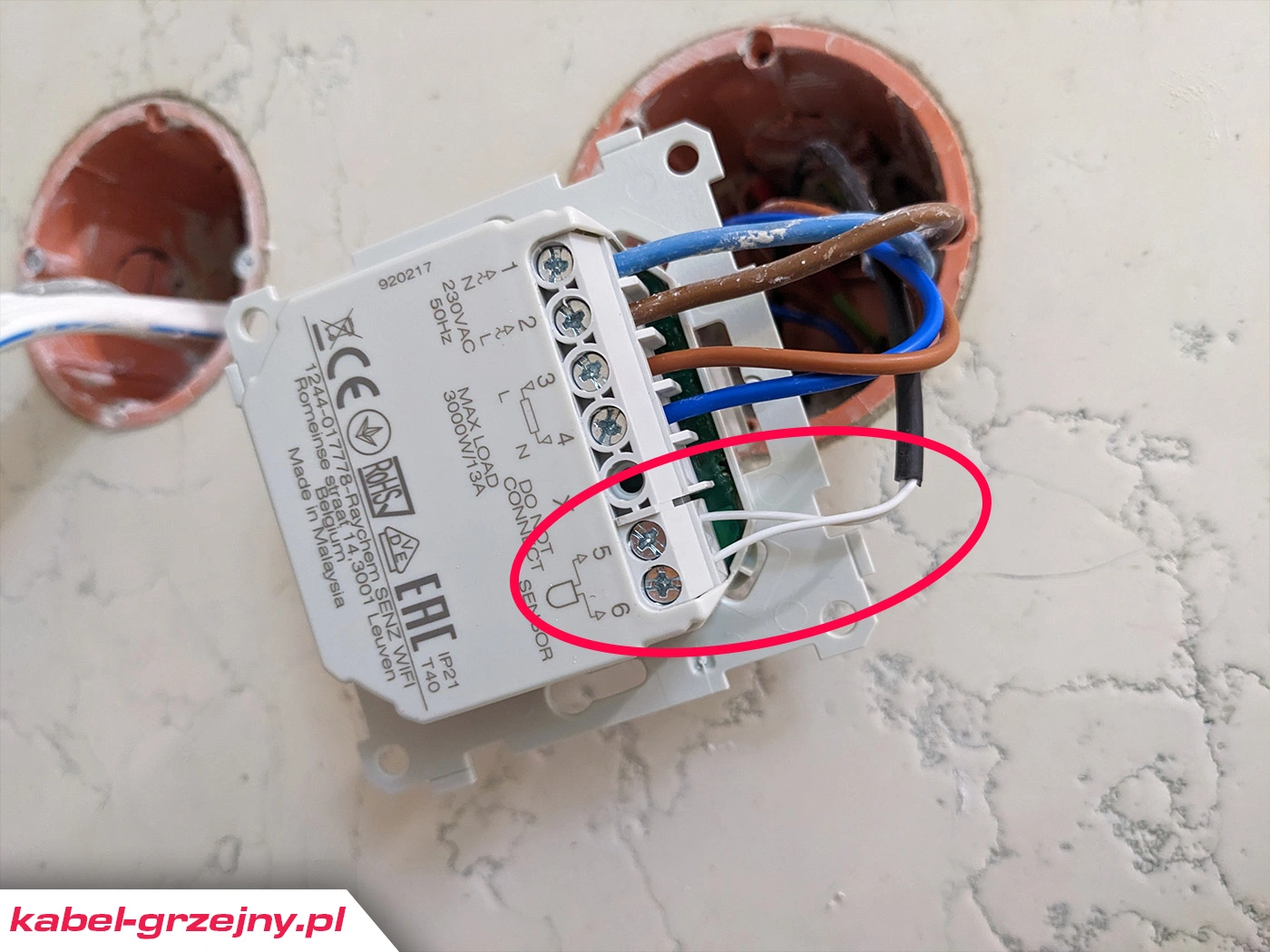

Skracanie kabla czujnika – czy to bezpieczne?
Czujniki podłogowe są zwykle sprzedawane z dość długim kablem (często około 2 – 3 metrów lub więcej), aby umożliwić swobodne poprowadzenie go od termostatu do odpowiedniego miejsca w podłodze. Co zrobić z nadmiarem długości? Czy można kabel czujnika skrócić? Na szczęście tak – skrócenie kabla czujnika jest na ogół bezpieczne i nie wpływa istotnie na jego działanie.
W praktyce producenci dopuszczają nawet znaczne przedłużanie lub skracanie przewodu czujnika. Dodatkowy lub ucięty metr nie spowoduje utraty dokładności pomiaru, ponieważ opór dodany przez sam kabel jest znikomy w porównaniu z oporem samego czujnika. Innymi słowy, usunięcie zbędnej długości kabla nie „rozstroi” czujnika – termostat wciąż będzie pokazywał i reagował na temperaturę prawidłowo. Różnice mogą wynosić najwyżej ułamki stopnia, niewyczuwalne w codziennym użytkowaniu.
Oczywiście, skracając kabel, warto zachować ostrożność i zrobić to poprawnie. Zaleca się odciąć nadmiar od strony termostatu (nie od strony samego czujnika zatopionego na końcu przewodu). Następnie należy odpowiednio przygotować żyły kabla (ściągnąć izolację) i solidnie zamocować je w zaciskach termostatu zgodnie z instrukcją. Unikaj prowizorycznych skrętek czy słabych połączeń – luźny kontakt może zaburzać odczyt lub powodować przerwy w pracy czujnika. Jeśli już musisz łączyć kabel (np. przy przedłużaniu go), użyj porządnej lutownicy albo złączki i dobrze zaizoluj miejsce łączenia. Po skróceniu kabla najlepiej jest ułożyć go tak, by nie dotykał bezpośrednio przewodów zasilających w puszce (chodzi o porządek i uniknięcie ewentualnych zakłóceń pomiaru).
Podsumowując: Można bez obaw przyciąć przydługi kabel czujnika do potrzebnej długości. Dla porównania – jeśli kabel czujnika jest za krótki, również da się go przedłużyć (nawet do kilkudziesięciu metrów) odpowiednim dwużyłowym kablem, bez utraty dokładności. Ważne jest tylko zachowanie wysokiej jakości połączeń. Sama czynność skracania czy przedłużania nie jest skomplikowana i nie wymaga specjalistycznych narzędzi – większość osób poradzi sobie z tym samodzielnie, pamiętając o podstawowych środkach ostrożności (wyłączenie zasilania, prawidłowe podłączenie żył).

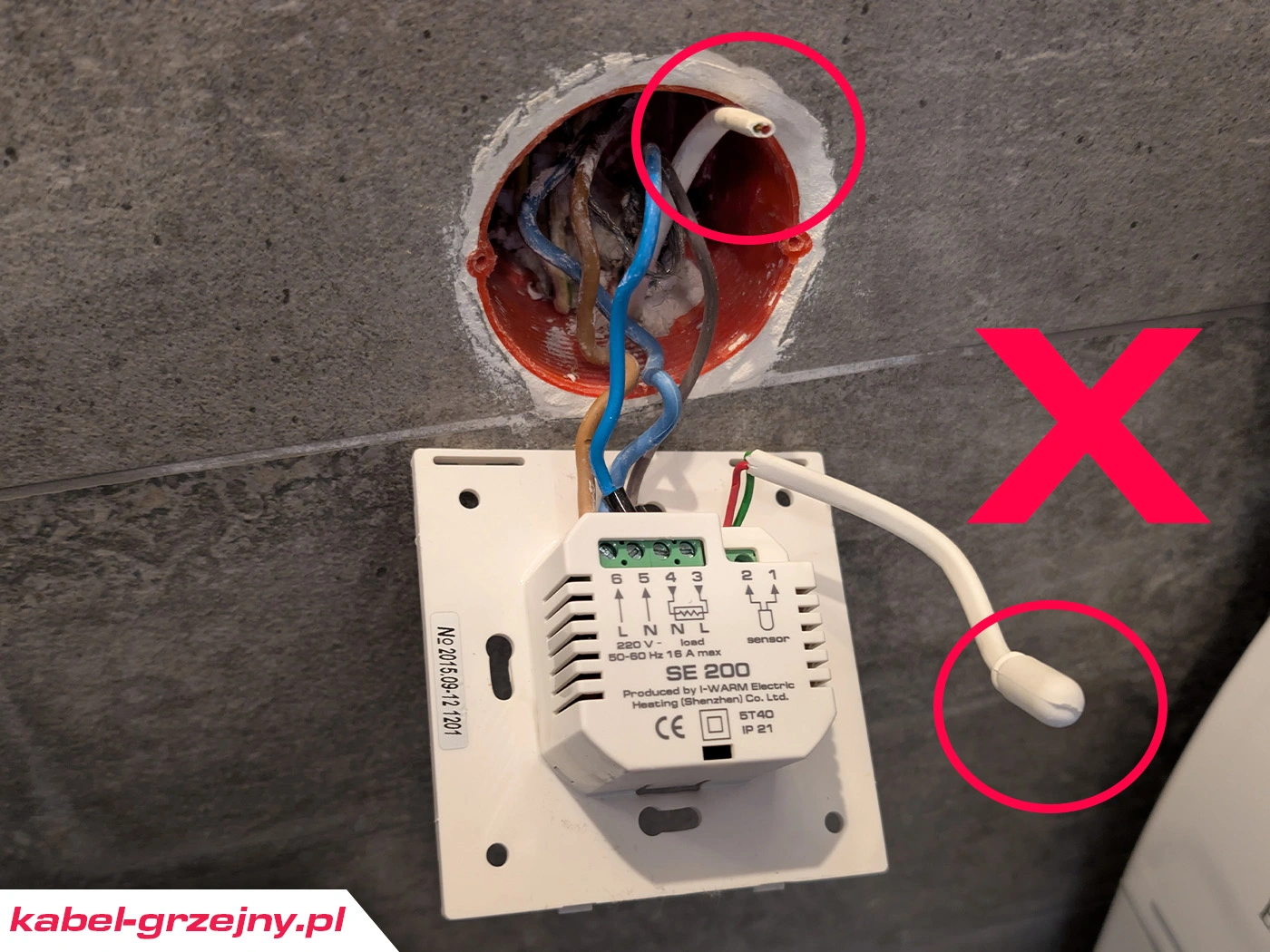

Co się stanie, jeśli czujnik zostanie w ścianie zamiast w podłodze?
Wyobraźmy sobie sytuację, że z jakiegoś powodu czujnik podłogowy nie został ułożony w podłodze, tylko pozostaje zwinięty w puszce pod termostatem na ścianie. Czy ogrzewanie będzie działać poprawnie? Niestety, pozostawienie czujnika w ścianie to bardzo zły pomysł. Taki czujnik nie mierzy już temperatury podłogi – zamiast tego rejestruje temperaturę wewnątrz ściany lub puszki, która może być zupełnie inna niż na powierzchni podłogi. Prowadzi to do poważnych zaburzeń w pracy systemu. Oto główne konsekwencje takiego rozwiązania:
- Nieprawidłowy odczyt temperatury – czujnik w ścianie może wskazywać temperaturę zbliżoną do temperatury powietrza w pomieszczeniu (lub nawet niższą, jeśli znajduje się w zimnej ścianie). Podłoga w tym czasie może być o wiele cieplejsza lub chłodniejsza, a termostat „myśli”, że to właśnie temperatura podłogi. Krótko mówiąc, system dostaje błędne dane wejściowe.
- Ryzyko przegrzania podłogi – jeżeli termostat próbuje utrzymać określoną temperaturę na podstawie czujnika, który jest w ścianie, może dojść do przegrzewania podłogi. Na przykład ustawiono ograniczenie, by podłoga nie przekroczyła 28°C (dla ochrony paneli lub komfortu chodzenia). Czujnik pozostawiony w chłodnej ścianie może nigdy nie osiągnąć 28°C, nawet gdy podłoga faktycznie zrobi się dużo gorętsza (np. 35°C!). W efekcie ogrzewanie będzie działać non-stop, a posadzka nagrzeje się nadmiernie. Może to uszkodzić wykończenie podłogi (np. popęka fuga, zdeformują się panele) i jest niebezpieczne – bardzo gorąca podłoga grozi nawet poparzeniem stóp.
- Niewłaściwe działanie termostatu – wiele termostatów do podłogówki ma dwa czujniki: wewnętrzny (powietrzny) i zewnętrzny (podłogowy). Pozostawienie czujnika podłogowego w ścianie zaburza ich współpracę. Termostat może „myśleć”, że podłoga jest ciągle zimna (bo czujnik tego nie wykrywa) i będzie przegrzewał pomieszczenie, próbując ją dogrzać. Albo odwrotnie – jeśli akurat w ścianie jest cieplej (np. od słońca na ścianie lub ciepłych przewodów), system wyłączy się za wcześnie i podłoga pozostanie chłodna. Krótko mówiąc, termostat gubi się i nie trzyma właściwych nastaw.
- Utrata komfortu i wyższe rachunki – źle ulokowany czujnik oznacza, że ogrzewanie podłogowe nie będzie zapewniało tego, czego oczekujemy. Możemy doświadczać huśtawek temperatury: okresowo za gorącej podłogi, a innym razem zbyt chłodnej. Taki brak kontroli to nie tylko dyskomfort, ale też niepotrzebne zużycie energii. System grzeje „w ciemno”, więc może pracować dłużej niż potrzeba lub zbyt intensywnie, podbijając rachunki za prąd lub ogrzewanie.
- Problemy gwarancyjne i bezpieczeństwa – wielu producentów elektrycznego ogrzewania podłogowego wymaga użycia czujnika podłogowego dla bezpiecznej pracy systemu. Jeśli czujnik jest zainstalowany niezgodnie z przeznaczeniem (np. został w puszce, a nie w podłodze), w razie problemów może to skutkować utratą gwarancji na termostat lub matę/kabel grzejny. Ponadto, urządzenia projektowane są z myślą o określonym sposobie działania – praca bez właściwego czujnika może wykraczać poza przewidziane warunki bezpieczeństwa.
Reasumując, nie należy zostawiać czujnika podłogowego w ścianie. Jeżeli z jakiejś przyczyny nie da się go umieścić w podłodze, lepszym rozwiązaniem jest przełączenie termostatu w tryb pracy wyłącznie z czujnikiem powietrznym (o ile termostat na to pozwala) i świadome korzystanie z ogrzewania bez kontrolowania temperatury podłogi. Wówczas jednak tracimy ważną funkcjonalność – podłoga może się nagrzewać bez nadzoru, więc trzeba uważać, by nie nastawić zbyt wysokich temperatur pomieszczenia. Taka sytuacja to raczej wyjście awaryjne, dobre na krótki okres. Docelowo zawsze warto doprowadzić do prawidłowego montażu czujnika w podłodze, aby system działał zgodnie z założeniami.
Podsumowanie
Czy zatem można skrócić kabel czujnika podłogowego i zostawić go w ścianie? Kabel – tak, można śmiało przyciąć do potrzebnej długości (przestrzegając podstawowych zasad montażu). Natomiast samego czujnika nie wolno zostawiać w ścianie, z dala od podłogi, którą ma kontrolować. Taki montaż mija się z celem działania czujnika i przyniesie więcej szkody niż pożytku. Czujnik temperatury podłogi został zaprojektowany po to, by monitorować temperaturę posadzki – dlatego miejsce jego pracy jest w podłodze, w bezpośrednim sąsiedztwie elementów grzejnych.
Jeśli znajdziemy się w sytuacji awaryjnej (np. niemożliwa instalacja czujnika w podłodze po fakcie), krótkotrwałe pozostawienie go w puszce i poleganie na samym czujniku powietrznym może utrzyma ogrzewanie przy życiu, ale należy być bardzo ostrożnym. W miarę możliwości trzeba dążyć do właściwego montażu czujnika. Pamiętajmy, że prawidłowo zainstalowany czujnik podłogowy to gwarancja bezpiecznego, oszczędnego i komfortowego ogrzewania podłogowego. Podsumowując: skrócony kabel – tak, czujnik w ścianie – nie. Zawsze lepiej poświęcić czas na dobrą instalację teraz, niż borykać się z problemami później, ciesząc się jednocześnie ciepłą podłogą bez obaw o jej uszkodzenie czy niewłaściwe działanie ogrzewania.
