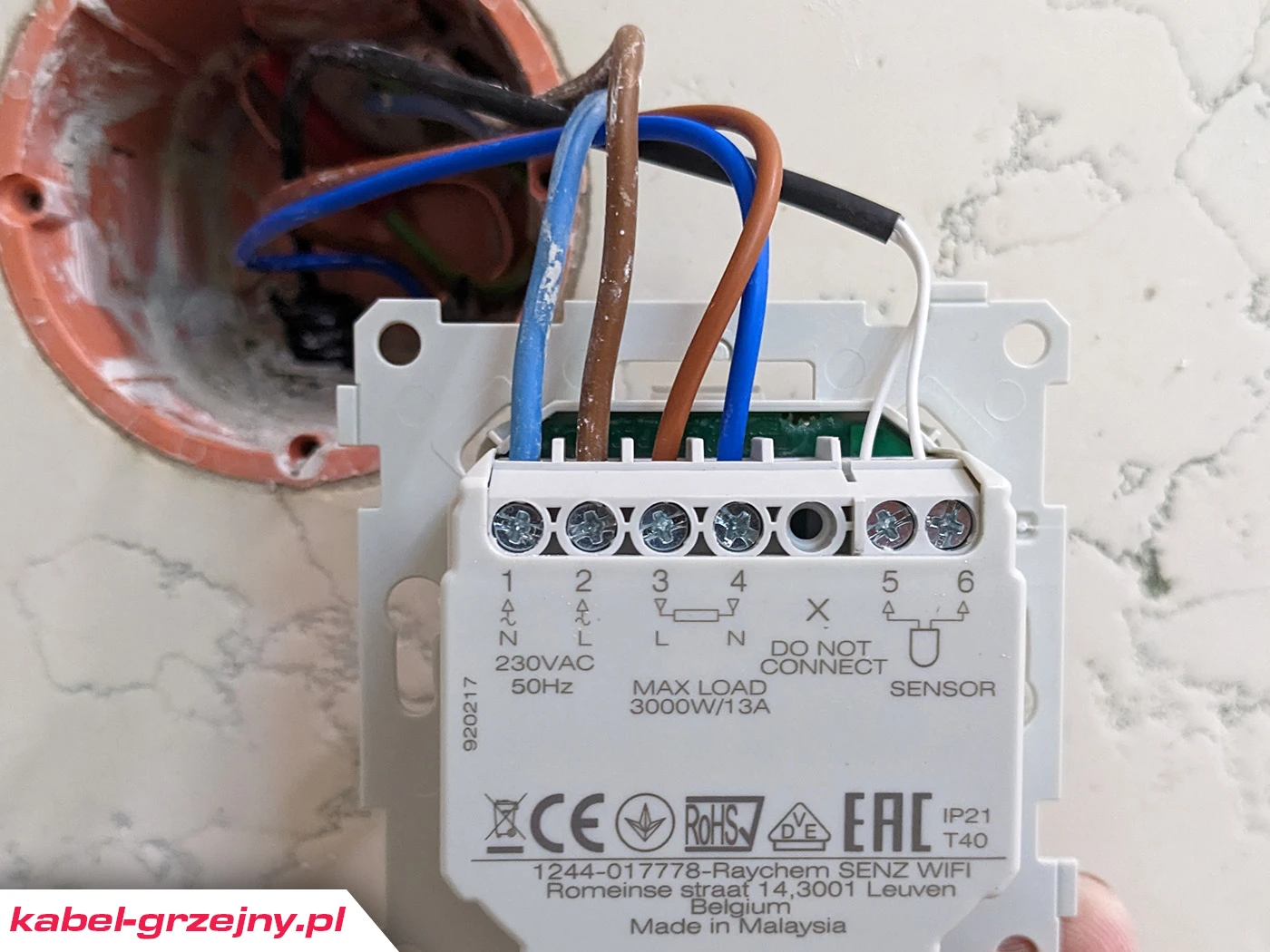

Podłączenie elektrycznej maty grzejnej do termostatu podłogowego jest zadaniem, które można wykonać samodzielnie, ale wymaga podstawowej wiedzy z zakresu elektryki. Poniżej znajdują się kroki, które należy podjąć (poniższy opis ma charakter informacyjny). Podłączenie i zdjęcia na przykładzie termostatu podłogowego Raychem R-SENZ-WIFI.
Uwaga! Wszelkie prace elektryczne powinny być wykonywane przez osobę z uprawnieniami elektrycznymi. Bezpieczeństwo jest najważniejsze, a błędne podłączenie może prowadzić do poważnych problemów, spalenia termostatu podłogowego, a nawet pożaru. Jeśli nie masz odpowiednich kwalifikacji, skontaktuj się z wykwalifikowanym elektrykiem.
Pamiętaj! Gwarancja na termostat podłogowy jest ważna jedynie, gdy instalacja zostanie przeprowadzona przez elektryka z uprawnieniami lub autoryzowanego instalatora odpowiedniego dla danej firmy. Podpis instalatora i pieczątka jest wymagana do zachowania gwarancji.
1. Przygotowanie
Upewnij się, że masz wszystkie niezbędne narzędzia: śrubokręt, szczypce, nożyce do kabli, miernik napięcia, miernik rezystancji izolacji. Przeczytaj instrukcję obsługi elektrycznej maty grzewczej i termostatu pokojowego. Każdy producent może mieć specyficzne zalecenia. Zapoznaj się z nimi!
2. Wyłączenie zasilania
Wyłącz zasilanie w obwodzie, do którego będziesz podłączać matę grzejną i termostat. Użyj miernika napięcia, aby upewnić się, że nie ma napięcia w przewodach.
3. Wykonaj dwa pomiary elektryczne
Przed podłączeniem maty grzejnej do instalacji elektrycznej obowiązkowo wykonaj pomiary elektryczne. Zobacz pełny opis: Jak poprawie zmierzyć matę grzejną.

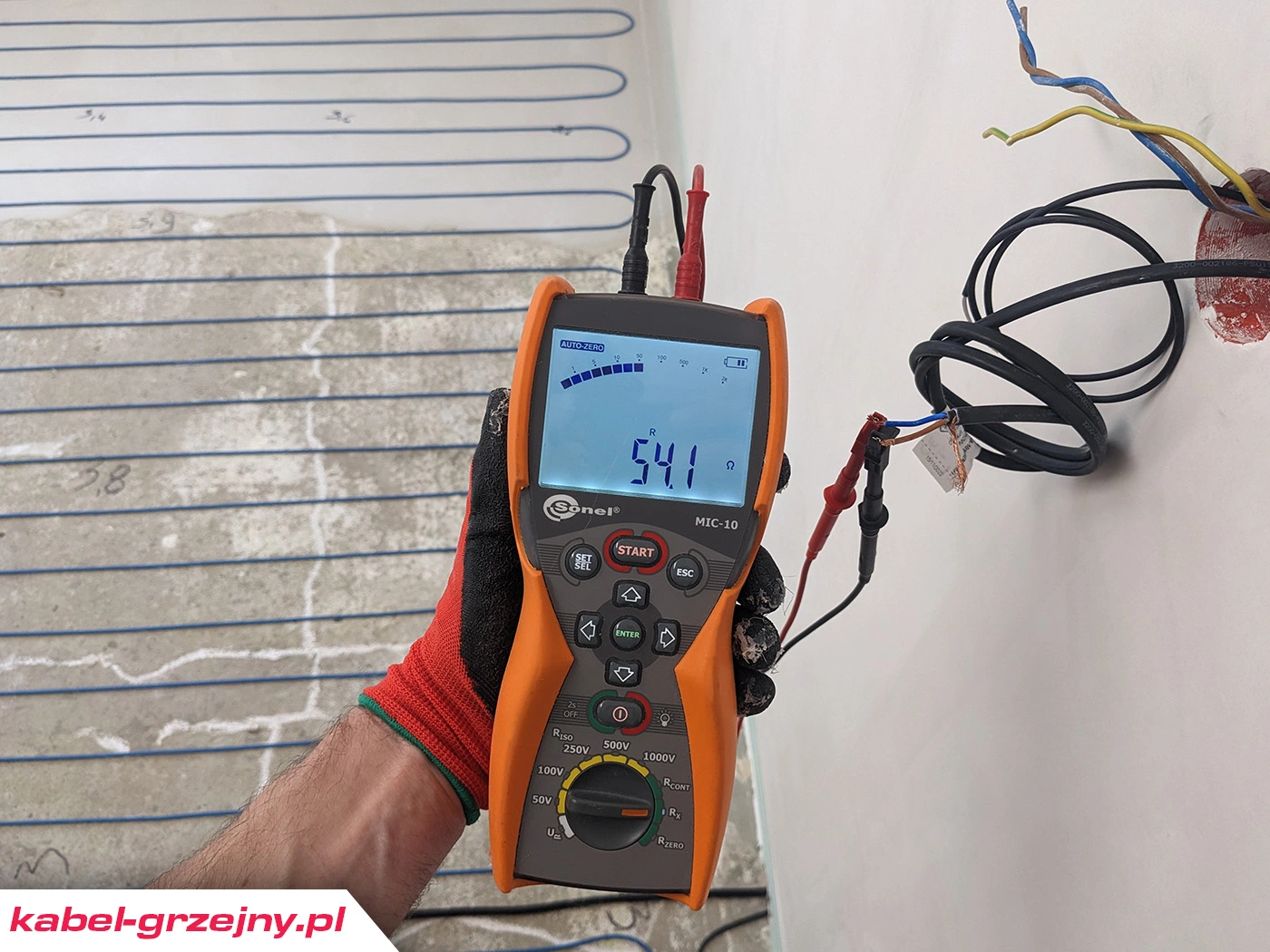

- Rezystancji żył grzejnych: użyj miernika, aby sprawdzić rezystancję kabli grzejnych maty i porównaj wynik z wartościami podanymi przez producenta.
- Rezystancji izolacji: zmierz rezystancję izolacji kabla grzejnego, aby upewnić się, że nie ma uszkodzeń izolacji.

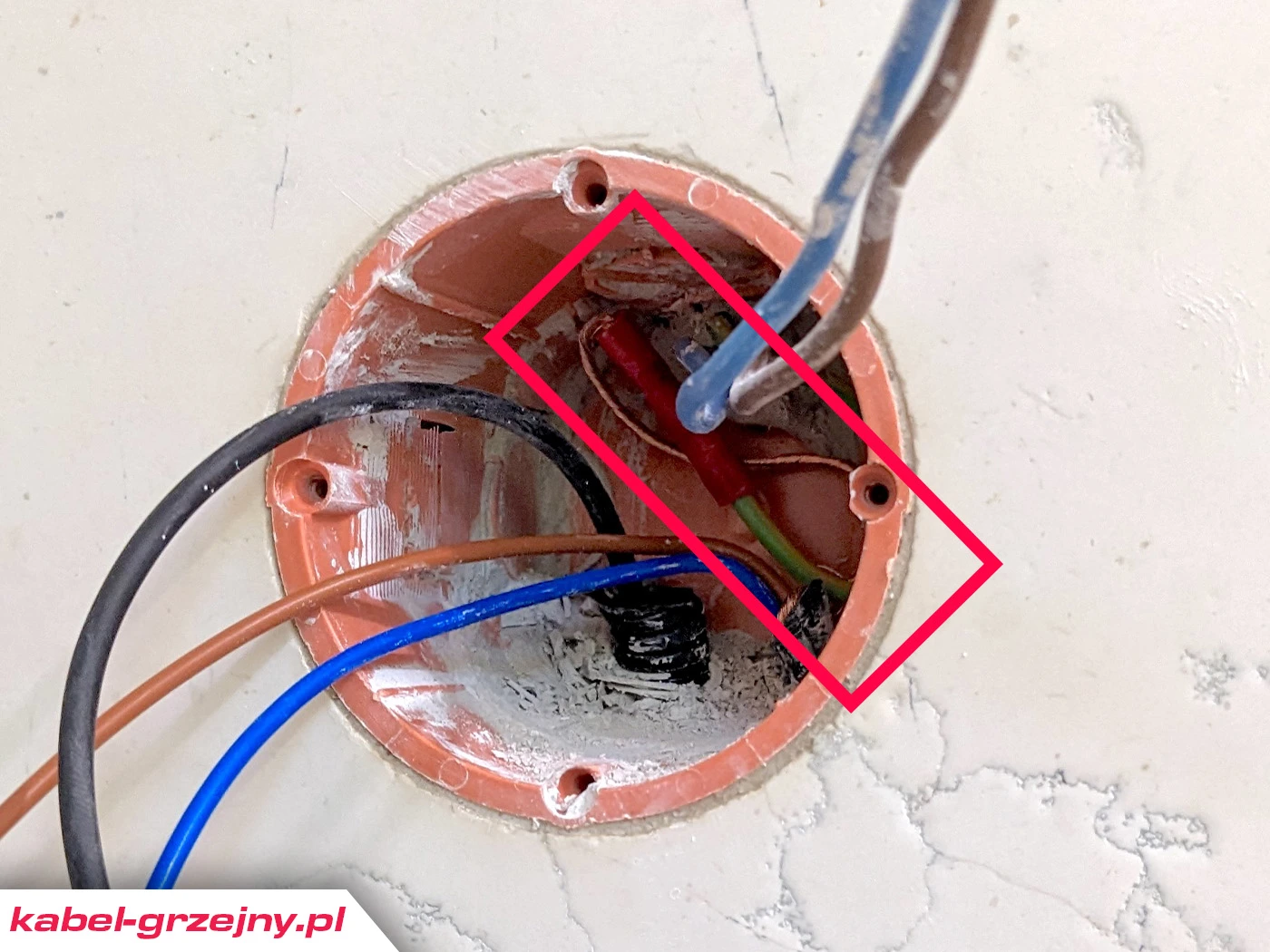

4. Podłącz kabel ochronny z PE
Połącz trwale kabel ochronny maty grzejnej do kabla ochronnego (żółto-zielony) instalacji elektrycznej. Upewnij się, że połączenie jest solidne i odpowiednio zabezpieczone, co zapewni bezpieczeństwo użytkowania. Możesz wykorzystać szybko złączkę elektryczną.
5. Przygotuj kable
Wyczyść z pozostałości tynku a nawet odkurz wnętrze puszki instalacyjnej z pyłu budowlanego. W zależności od modelu maty grzejnej, może być konieczne przygotowanie kabli zasilających od maty, zdejmując z nich izolację 5 – 6 mm. Za kabli zasilających również zdejmij 5 – 6 mm izolacji (najczęściej są to kable czarne lub brązowe) oraz przewód neutralny (niebieski).

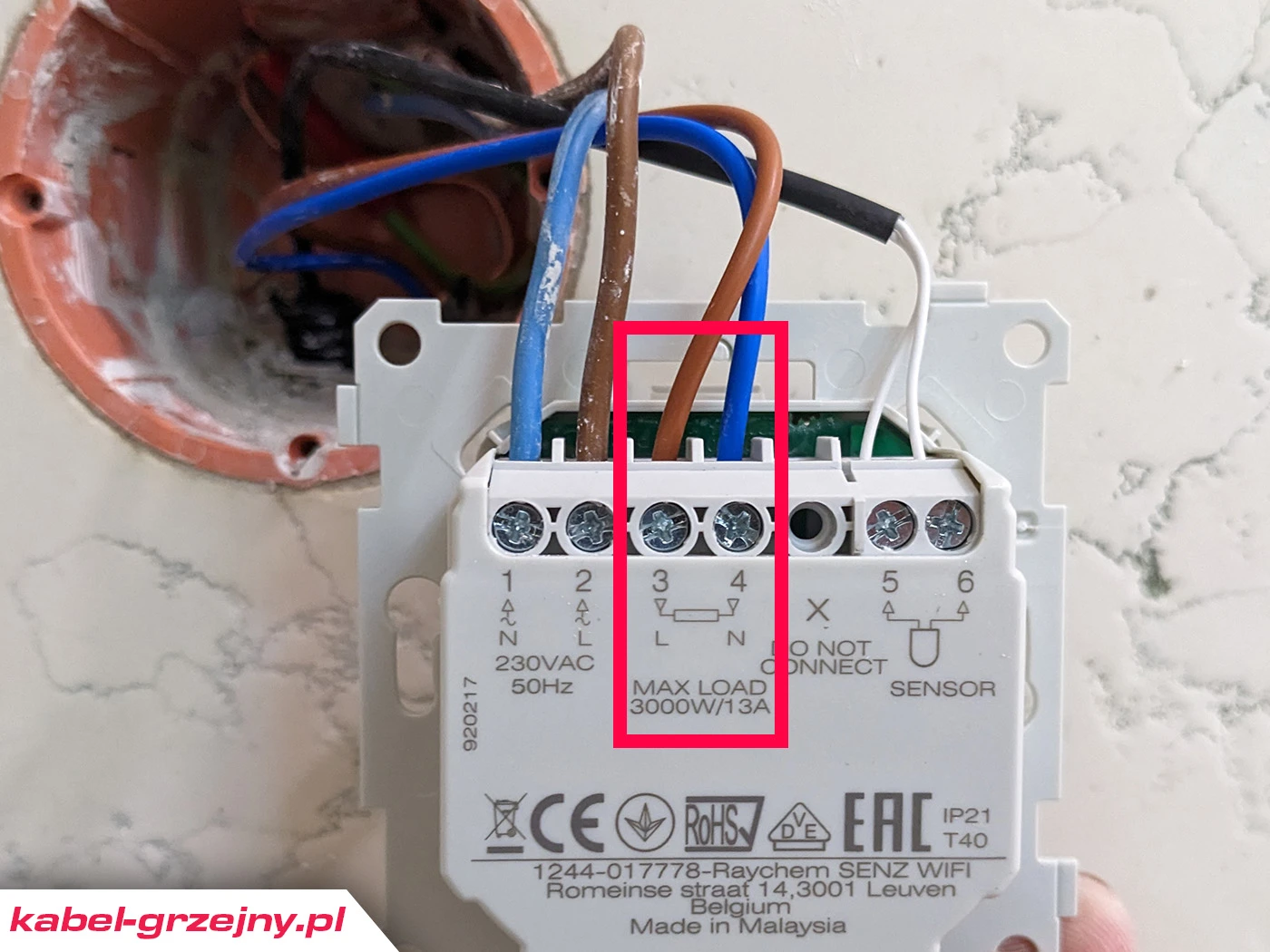

5. Podłącz kable maty grzejnej do termostatu
Podłącz kable od maty grzejnych podłogowej do odpowiednich zacisków na termostacie zgodnie z instrukcją:
- Przewód fazowy (czarny/brązowy) maty grzewczej do zacisku L.
- Przewód neutralny (niebieski) maty grzewczej do zacisku N.
Zacisk uziemienia nie zawsze znajduje się w termostacie, połączenie to należy wykonać poza obudową sterownika, patrz punkt nr. 4.

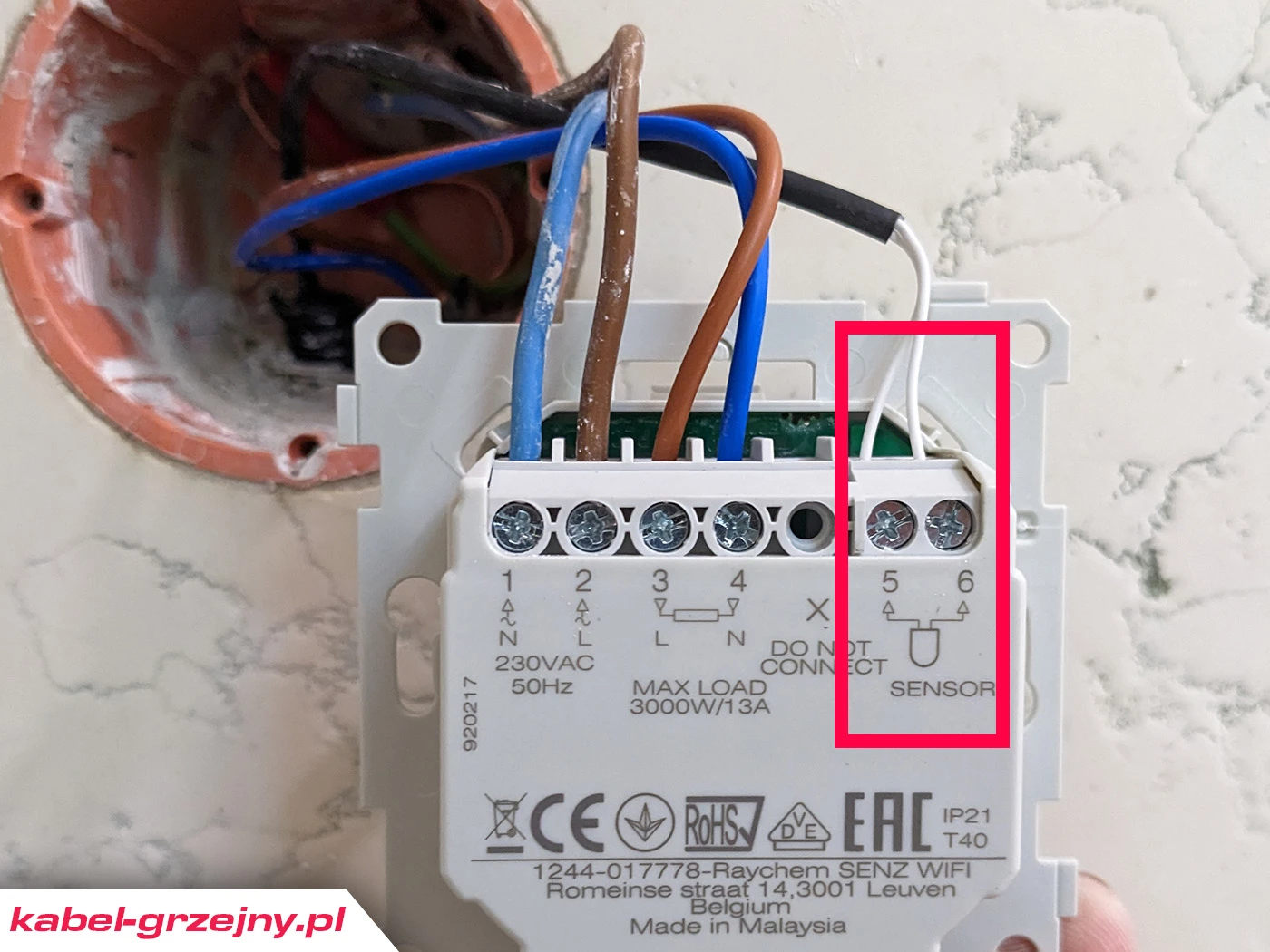

7. Podłącz kabel czujnika temperatury podłogi
Większość termostatów do mat grzejnych wymaga podłączenia czujnika temperatury podłogi. Czujnik ten instaluje się w rurze ochronnej się w podłodze, między pętlami maty grzejnej. Zobacz jak prawidłowo zainstalować czujnik temperatury podłogi. Podłącz kabel czujnika temperatury do odpowiednich zacisków na termostacie (zazwyczaj oznaczonych jako „sensor”).

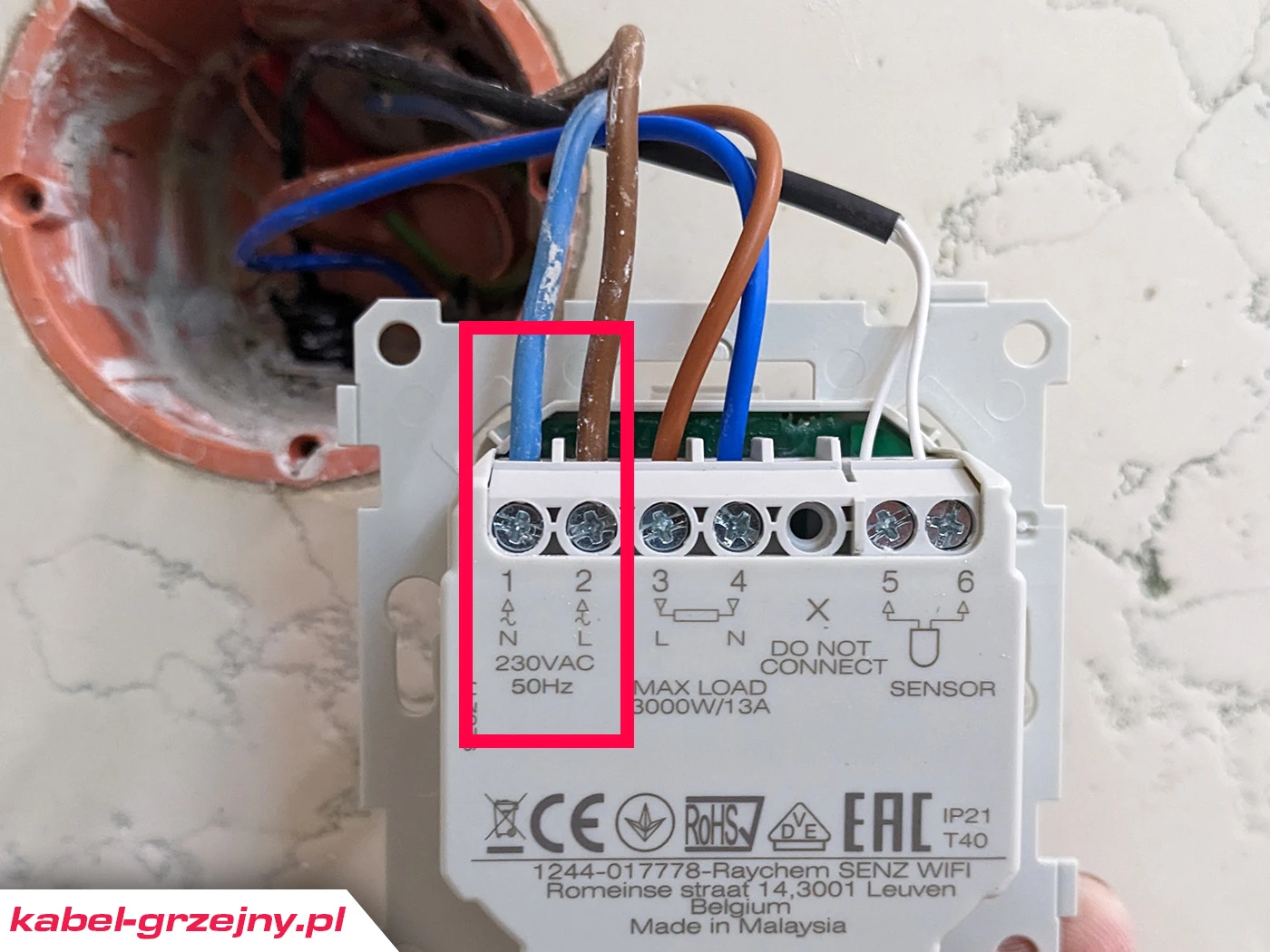

8. Podłącz kabel zasilający do termostatu
Podłącz kabel zasilający do termostatu: fazę (L), neutralny (N). WAŻNE: Nie podłączaj bezpośrednio kabli o grubości 2,5 mm² bo połamiesz zaciski w termostacie gdy będziesz go wkładał do puszki – zastosuj przejście na krótkie odcinków kabla typu drut lub linka o przekroju 1,5 mm². Jak przygotować instalację elektryczną do maty grzejnej?

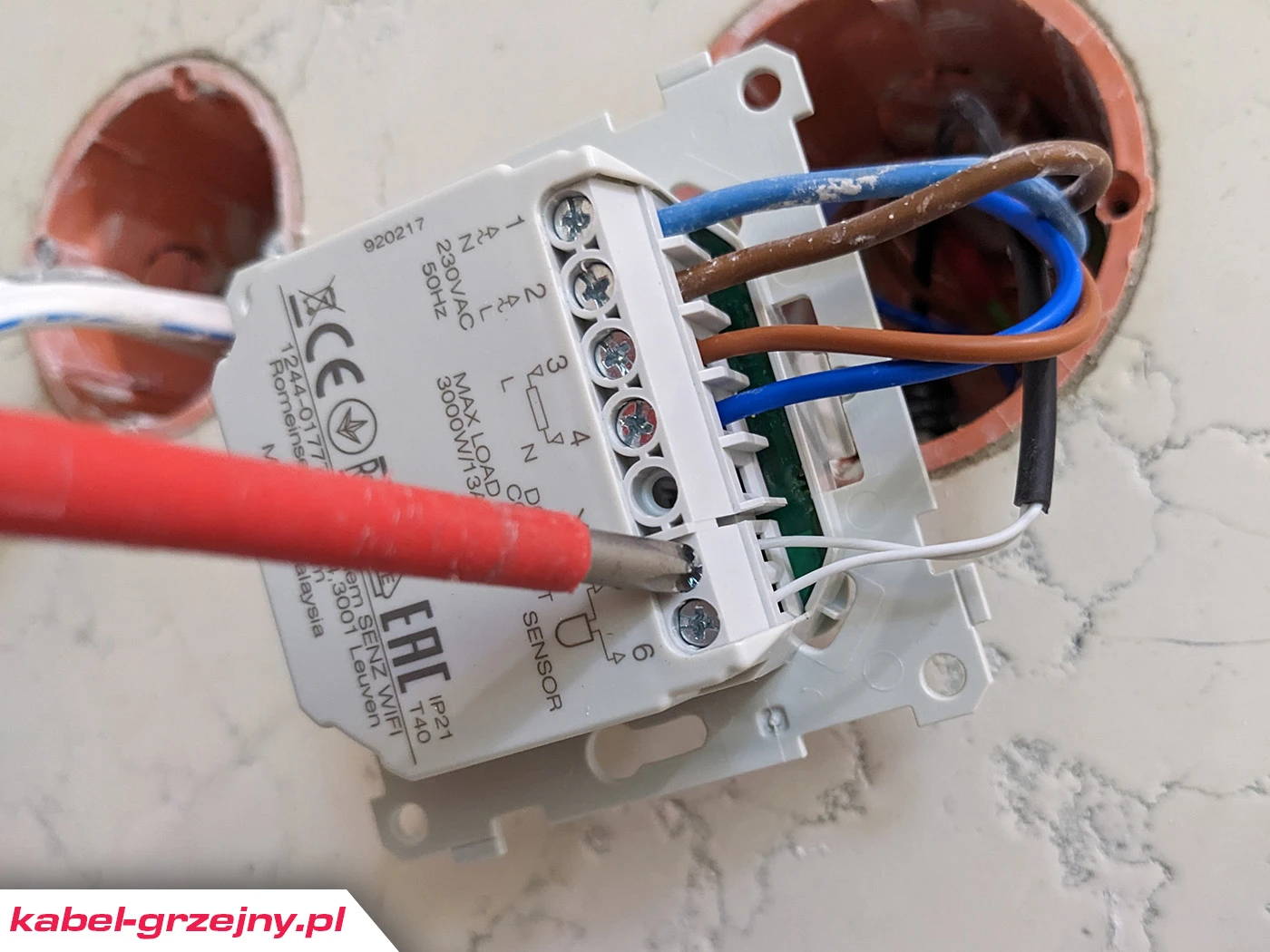

9. Sprawdź połączenia
Upewnij się, że wszystkie połączenia są prawidłowe i dobrze dokręcone. Zaizoluj wszystkie odsłonięte kable za pomocą taśmy izolacyjnej.

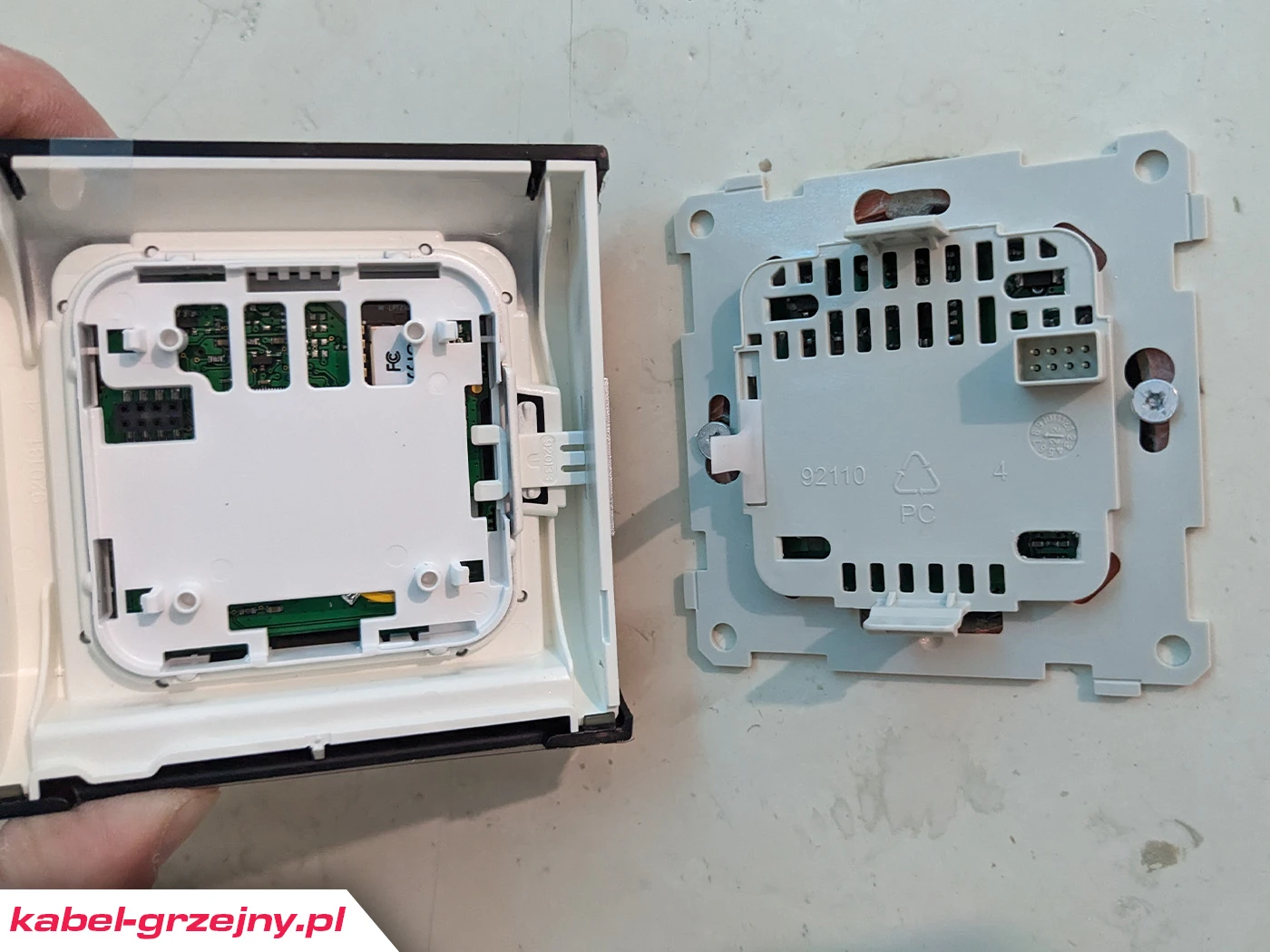

10. Zainstaluj sterownik w puszce instalacyjnej
Upewnij się, że sterownik podłogowy jest prawidłowo osadzony w puszce instalacyjnej, a wszystkie kable znajdują się za jego obudową i nie uległy zgnieceniu.
- Użyj poziomicy, aby upewnić się, że termostat jest umieszczony prosto.
- Przykręć termostat do puszki instalacyjnej przy użyciu odpowiednich śrub.
- Zamontuj ramkę oraz odpowiedni front termostatu zgodnie z instrukcją producenta.

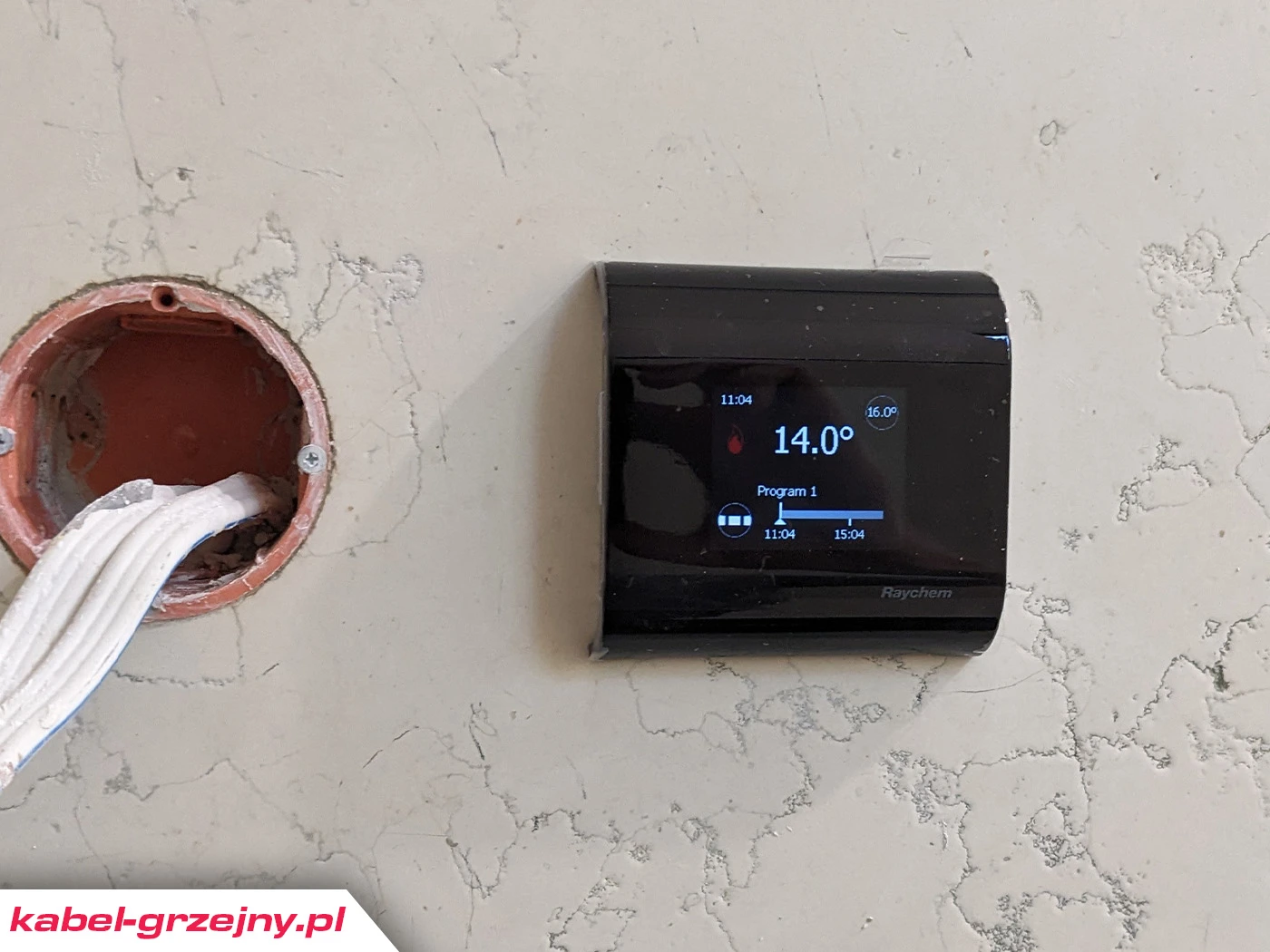

11. Uruchom termostat
Włącz zasilanie w obwodzie instalacji elektrycznej. Sprawdź działanie termostatu. Upewnij się, że termostat reaguje na zmiany ustawień temperatury i że mata grzejna w podłodze się nagrzewa. Średni czas nagrzewania się maty umieszczonej pod płytkami wynosi 20 – 40 minut. Czas ten zależy od głębokości umieszczenia maty w podłożu oraz jej mocy grzewczej. Sprawdź: Czas nagrzewania płytek podłogowych przez matę grzejną 160 W/m².
