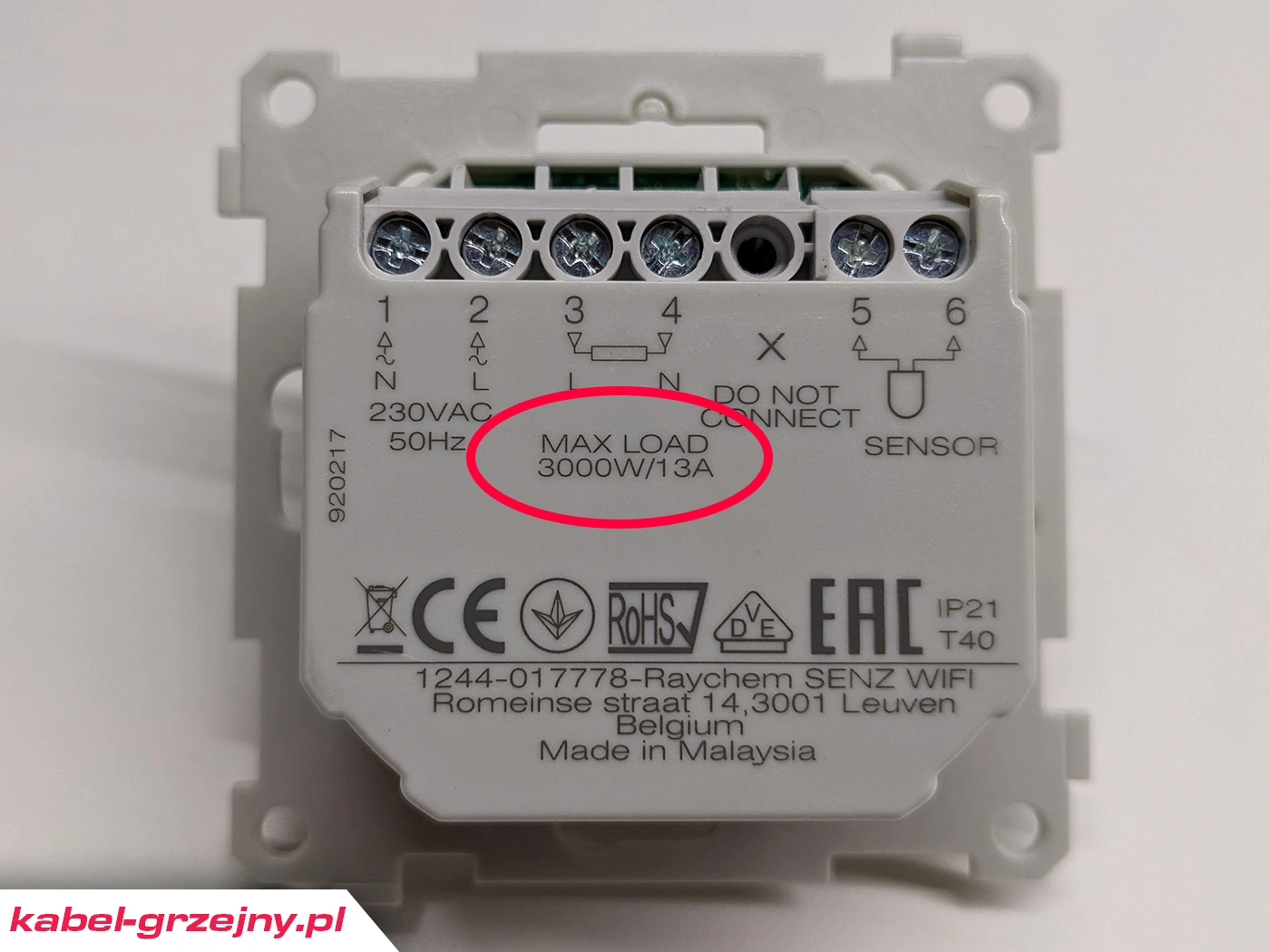

W przypadku elektrycznego ogrzewania podłogowego w dużych, otwartych przestrzeniach (np. salon połączony z kuchnią) należy zwrócić uwagę na ograniczenia jednego sterownika. Termostaty pokojowe mają określony maksymalny prąd roboczy przekaźnika (np. 13 A), co przekłada się na około 3000 W obciążenia przy standardowym napięciu 230 V. Przekroczenie tego limitu prowadzi do szybszego zużycia styków wewnątrz termostatu, a w dłuższej perspektywie – do awarii sterowania grzaniem. Na ilustracji poniżej widać tył termostatu Raychem R-SENZ-WIFI z nadrukiem maksymalnego obciążenia „MAX LOAD 3000W/13A”.
Maksymalne obciążenie termostatu (3000 W/13 A)
Każdy termostat podłogowy powinien mieć podaną na obudowie wartość maksymalnego obciążenia (np. 13 A przy 230 V, co daje ~3000 W). W praktyce oznacza to, że termostat może sterować matą grzewczą o łącznej mocy nieprzekraczającej około 3000 W. Wiele domowych łazienek czy małych pokoi spełnia ten warunek przy jednym sterowniku, ale przy dużych powierzchniach może być problem. Przykładowo, przy standardowej mocy mat grzewczych 160 W/m², instalacja o powierzchni 19 m² ma moc 3040 W (160 W × 19 m² = 3040 W) – przekraczającą 3000 W.
Ponadto należy pamiętać o trwałości termostatu: np. termostaty podłogowe Raychem R-SENZ-WIFI mają przekaźnik 13 A i objęte są 12-letnią gwarancją (możliwa do 20 lat przy montażu przez autoryzowanego instalatora). Praca na obciążeniu powyżej 13 A może spowodować przegrzanie przekaźnika i trwałe uszkodzenie styków, co po kilku latach skutkuje awarią regulatora. Pomimo że niewielkie przekroczenie limitu nie wyłączy termostatu od razu, z czasem może pojawić się problem z uruchomieniem ogrzewania podłogowego. Dlatego kluczowe jest dokładne obliczenie maksymalnej mocy podłączanej maty lub kabla grzejnego (13 A × 230 V ≈ 2990 W) i nieprzekraczanie tej wartości.
Zobacz również:
- Jaki bezpiecznik do maty grzewczej?
- Jak przygotować instalację elektryczną pod matę i kabel grzejny?
Co zrobić, gdy strefa grzewcza przekracza 3000 W?
Gdy moc całej maty lub kabli podłogowych w danym pomieszczeniu przewyższa wartość bezpieczną dla jednego termostatu (ponad 3000 W), warto zastosować jedno z dwóch rozwiązań:
- Podział na mniejsze strefy grzewcze: Całą powierzchnię dzielimy na dwie lub więcej stref, tak aby każda z nich miała moc mniejszą niż 3000 W. Dla każdej strefy stosujemy osobny termostat pokojowy. Taka separacja zapobiega przeciążeniu poszczególnych termostatów i pozwala na stabilną pracę systemu przez wiele lat. Termostaty warto rozmieścić niezależnie – nie umieszczajmy ich blisko siebie – a każdy z czujnikiem powietrza usytuować centralnie względem swojej strefy. Dzięki temu zapewnimy precyzyjniejszą kontrolę temperatury tam, gdzie jest to potrzebne (np. przy dużych oknach lub w części kuchennej). Dodatkowo wielostrefowe sterowanie pozwala na oszczędniejsze zużycie energii (możemy ustawić różne temperatury w poszczególnych strefach) i daje elastyczność – na przykład łatwiej wyłączyć grzanie w jednej strefie przy awarii, nie blokując całego pomieszczenia. Jeśli wybierzemy termostaty z modułem WiFi, uzyskamy również wygodną kontrolę każdej strefy z poziomu aplikacji w smartfonie.
- Dodatkowy stycznik zewnętrzny: Można też nadal korzystać z jednego termostatu i zamontować zewnętrzny stycznik (przekaźnik) o większej obciążalności w rozdzielnicy elektrycznej. Termostat dalej steruje ogrzewaniem, ale włączanie i wyłączanie prądu odbywa się za pośrednictwem tego stycznika. Konieczne jest poprowadzenie dodatkowych kabli sterujących między termostatem a stycznikiem (należy to zaplanować już na etapie projektowania instalacji). Dzięki temu termostat nie przejmie pełnego prądu grzejnego obwodu, co eliminuje ryzyko jego przeciążenia. Stycznik instaluje się zazwyczaj na szynie DIN w rozdzielnicy – ze względu na bezpieczeństwo i komfort, gdyż słyszalny „stuk” przy pracy stycznika jest znacznie cichszy niż w samym termostacie. Takie rozwiązanie pozwala uzyskać efekty podobne do mniejszych instalacji – termostat „widziany” jest jakby mniejszą mocą – a jednocześnie nie wymaga fizycznego podziału obszaru na wiele sekcji.
Wybór między podziałem na strefy a użyciem stycznika zależy od potrzeb: strefowanie dodaje możliwości indywidualnego sterowania i awaryjnego odcięcia tylko części systemu, natomiast stycznik zewnętrzny upraszcza instalację sterowania jednym urządzeniem. Oba rozwiązania wymagają jednak świadomości ograniczeń prądowych i odpowiedniego zaplanowania układu sterowania.

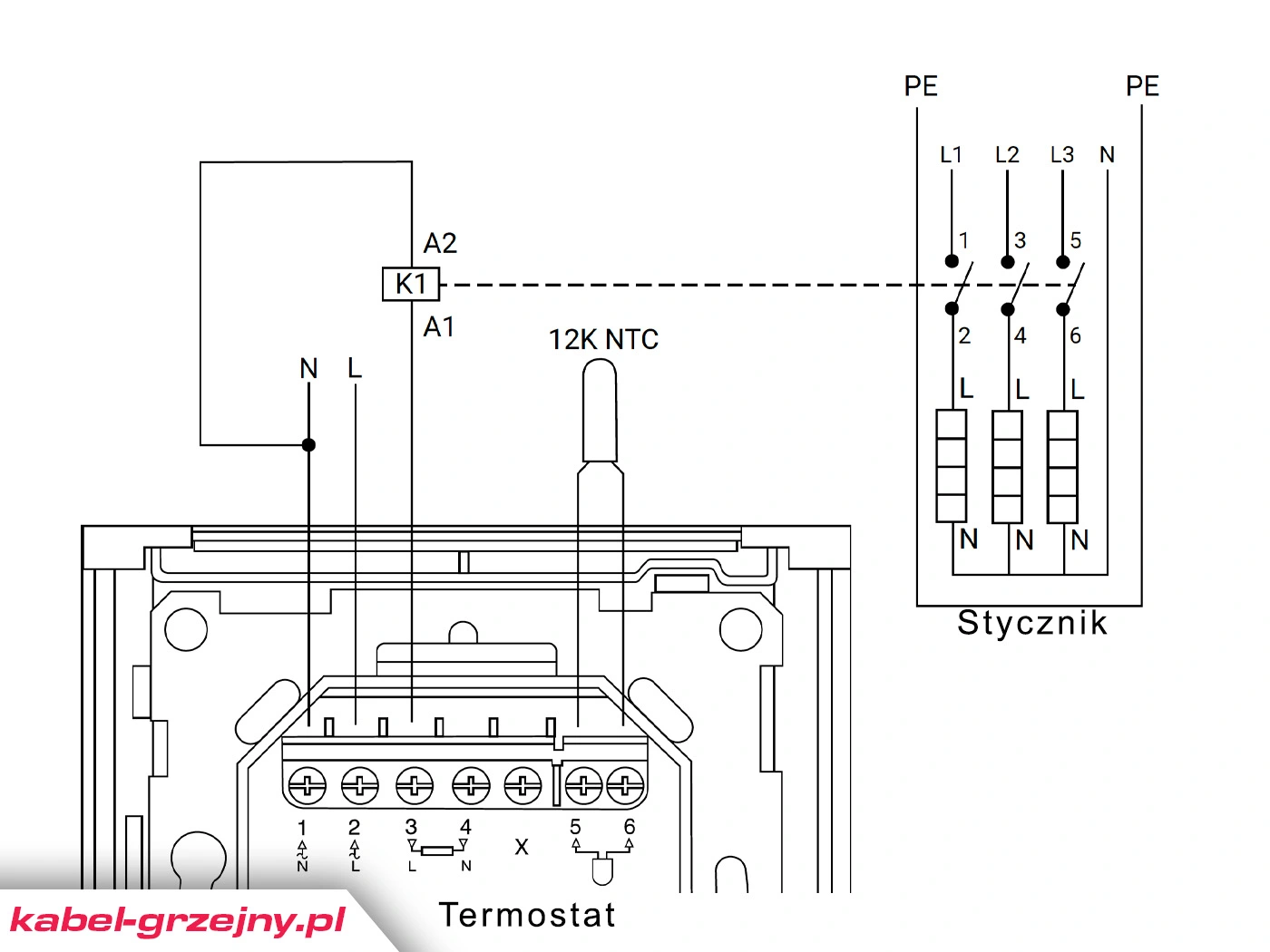

Schemat połączenia termostatu z dodatkowym stycznikiem

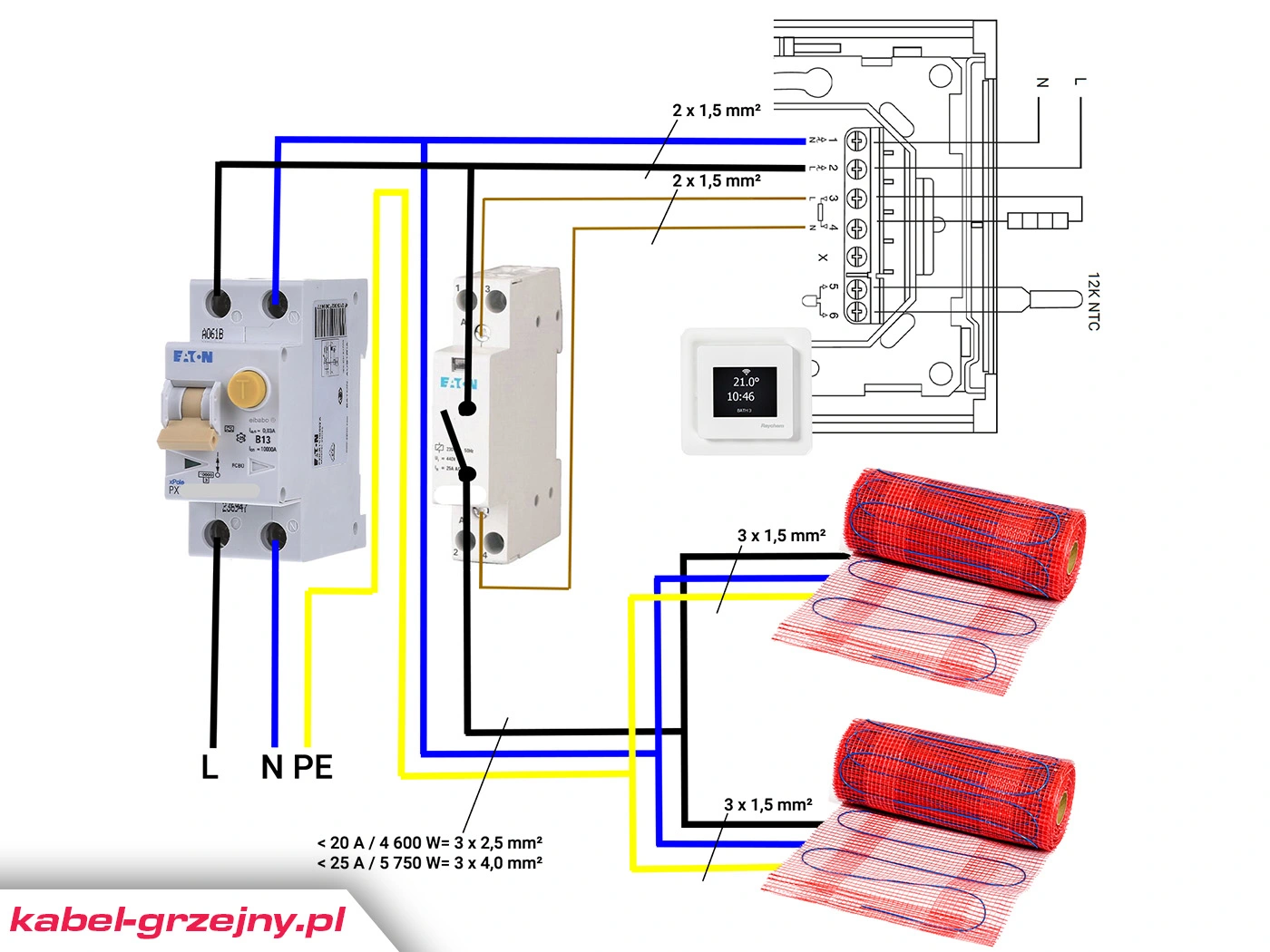

Poniżej przedstawiamy uproszczony schemat podłączenia termostatu podłogowego razem ze stycznikiem pomocniczym. Termostat w dalszym ciągu „steruje” systemem, ale faktyczne przełączanie prądu do mat lub kabli grzejnych odbywa się przez stycznik zamontowany w rozdzielnicy. Praca z instalacjami elektrycznymi musi być wykonana przez wykwalifikowanego elektryka – schemat ma charakter poglądowy i pokazuje jedynie ideę podłączenia.
Połączenia kabli grzejnych – dobre praktyki
Każdy obwód maty czy kabla grzejnego powinien być wyprowadzony na zewnątrz z przestrzeni podłogowej do łatwo dostępnej puszki lub bezpośrednio do skrzynki przy termostacie. Nie należy wykonywać połączeń kabli pod samą podłogą. Trudno byłoby wówczas naprawić ewentualną usterkę czy wymienić uszkodzoną część kabla. Jeśli awarii ulegnie jedna mata lub kabel, przy połączeniach pod podłogą nie można łatwo odłączyć tylko tego obwodu od reszty systemu.
Zamiast tego końce wszystkich obwodów grzewczych prowadzimy do wspólnych, dostępnych punktów łączeniowych (puszek instalacyjnych). Pozwala to na szybki pomiar rezystancji każdego obwodu grzewczego i ewentualną izolację problemu bez konieczności skuwania podłogi. Taka organizacja kabli znacząco ułatwia późniejszy serwis instalacji: można w prosty sposób wykryć i naprawić uszkodzony obwód, a jednocześnie zachować pełny dostęp do wszystkich końcówek zarówno na etapie montażu, jak i w przyszłości. Jak wykonać pomiar maty grzejnej? / Jak wykonać pomiar kabla grzejnego?
Korzyści z zachowania podziału na strefy grzewcze:
- Elastyczność w przyszłości: Przy rozbudowie wnętrza (np. dodaniu ścian działowych) łatwo wyodrębnić strefę, taką jak kuchnia czy korytarz, i podłączyć ją pod osobny termostat.
- Częściowa izolacja awarii: Jeśli jedna strefa ulegnie awarii (np. przepali się mata grzejna), możemy odłączyć tylko ten obwód – pozostałe strefy nadal ogrzewają, utrzymując minimalny komfort do czasu naprawy.
- Niezależna regulacja: Mamy możliwość ustawienia różnych temperatur w różnych częściach dużego pomieszczenia (np. chłodniejsza część od strony okien, cieplejsza przy ścianach wewnętrznych). Dzięki temu ogrzewanie podłogowe staje się bardziej wydajne i dopasowane do rzeczywistych potrzeb, co przekłada się na oszczędność energii i wygodę użytkowania.
Podsumowanie
Podsumowując, dla dużych stref ogrzewania podłogowego należy unikać przeciążania pojedynczych termostatów. Należy liczyć moc każdej strefy (13 A ≈ 3000 W) i – gdy przekraczamy ten limit – albo podzielić instalację na mniejsze obwody, albo zastosować dodatkowy stycznik. Ponadto prawidłowe wykonanie połączeń kabli (w łatwo dostępnych puszkach) ułatwi serwis i konserwację systemu. Dzięki temu instalacja będzie działać niezawodnie przez wiele lat, a użytkownik zachowa pełną kontrolę nad temperaturą w każdej części pomieszczenia.
