Jak zmierzyć czujnik temperatury podłogi?

Podłogowy czujnik temperatury NTC, stosowany w elektrycznym ogrzewaniu podłogowym, jest elementem, który może ulec uszkodzeniu. Dlatego zawsze należy go instalować w odpowiedni sposób. Szczegółowe wskazówki znajdziesz w artykule: Jak zamontować czujnik temperatury w macie grzewczej?

Jak sprawdzić czujnik podłogowy?

Jeżeli nie musisz nie wyciągaj przewodowego czujnika temperatury z przepustu (z podłogi), w pierwszej kolejności wykonaj jego pomiar. Często przepusty są niewłaściwie wykonane i ponowna instalacja czujnika bywa niemożliwa. Zdarzają się również przypadki gdzie czujnik przewodowy jest najzwyczajniej zaklejony w warstwie kleju z matą grzejną. Dopiero gdy okaże się że jest wadliwy należy go wymienić na nowy. Czujnik kupisz w tym sklepie.

Przed przystąpienie do pomiaru należy dowiedzieć się jakiej wartości kΩ jest czujnik. Wartość ta podawana jest w karcie katalogowej danego termostatu z którym został zainstalowany, jest potrzebna do porównania wyniku podczas pomiaru. Standardowo w podłodze montowany jest przewodowy czujniki temperatury NTC. Wartość czujnika podaje się kΩ, przy temperaturze 25°C.

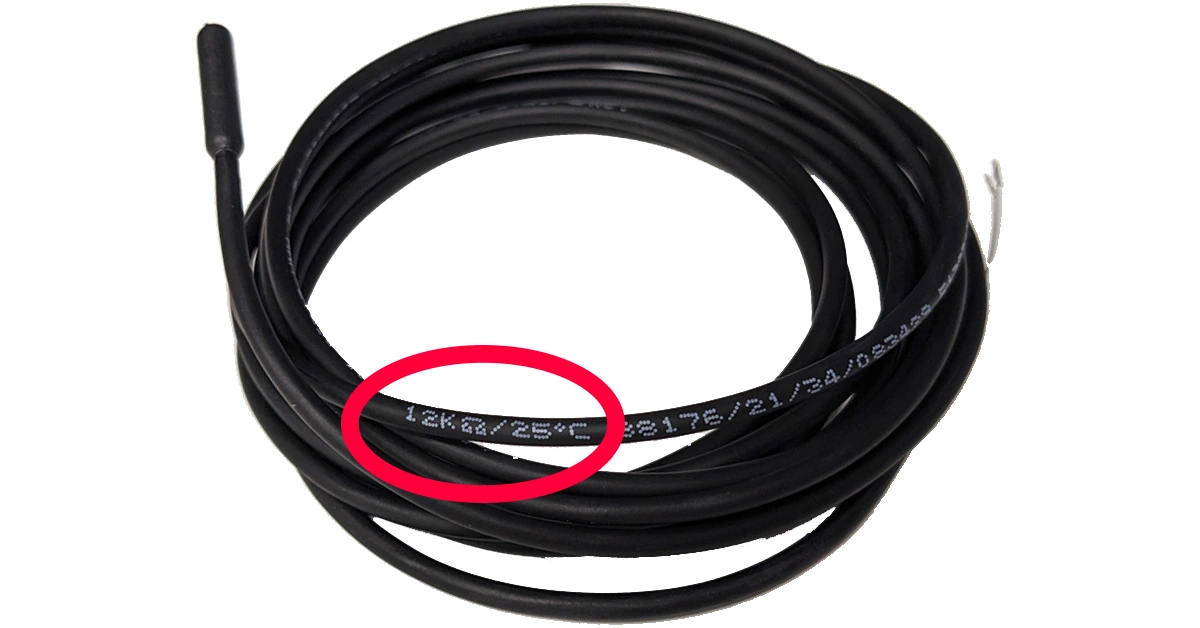

czujnik temperatury podłogi — Na przewodzie widać nadrukowaną wartość czujnika 12 kΩ / 25°C

Jeżeli nie dysponujemy danymi technicznymi od termostatu i jego czujnika, pozostaje opcja wyciągnięcia czujnika z przepustu i odczytanie nadrukowanej na nim wartości. Chodź zdarza się że nie na każdym czujniku taka informacja jest nadrukowana. Przykład: 12 kΩ przy 25°C +/- 0,75°C

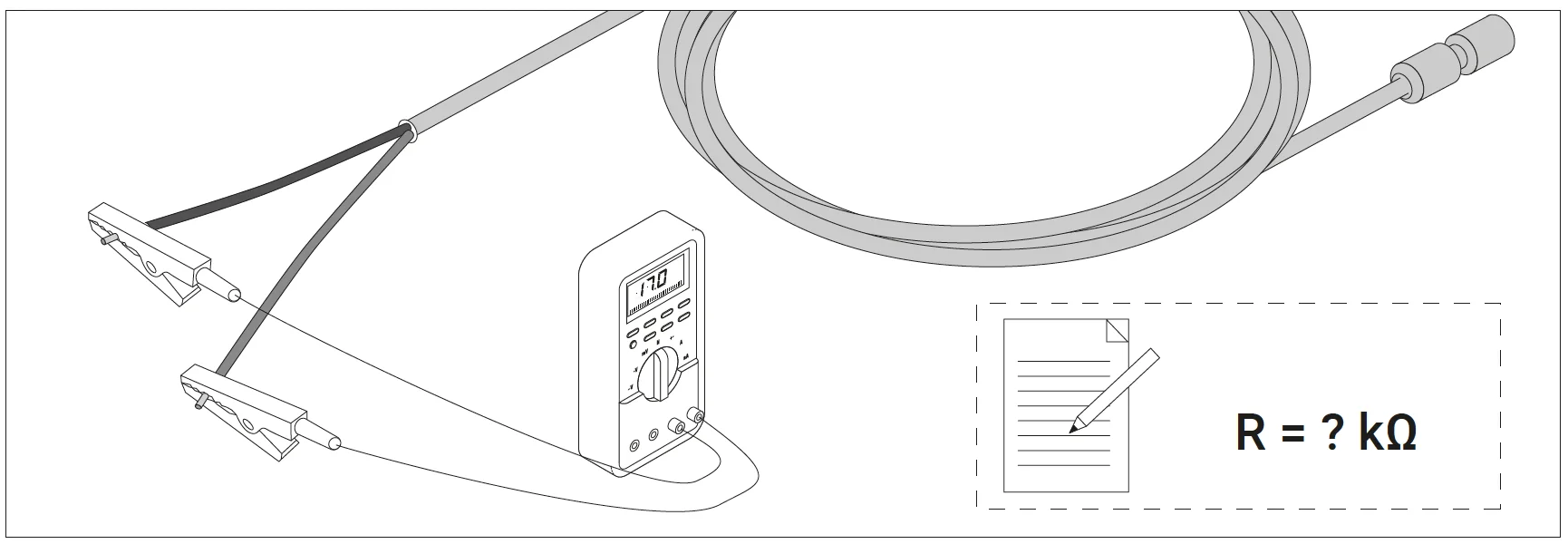

Jak zmierzyć podłogowy czujnik temperatury?

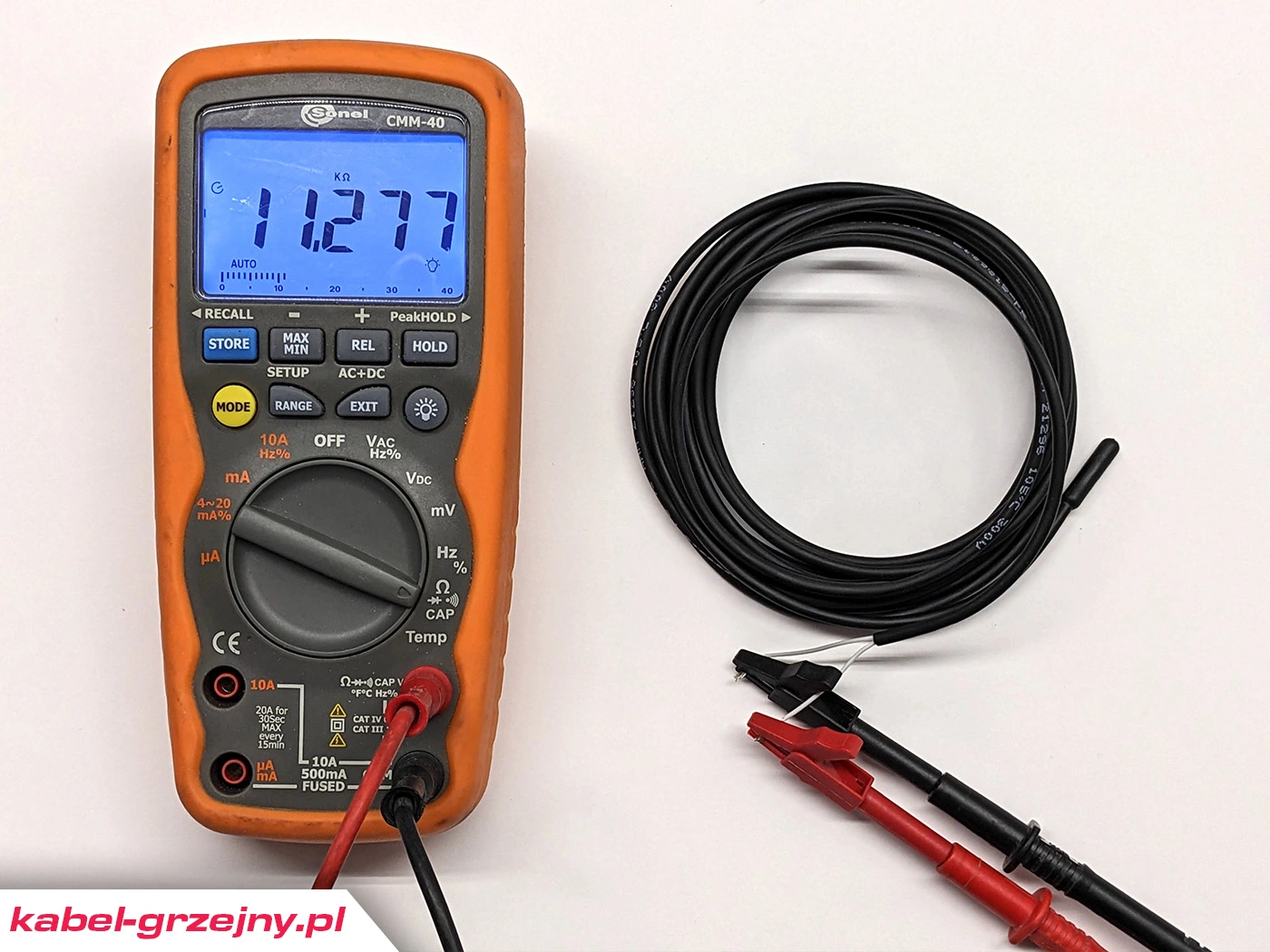

Do wykonania pomiaru potrzebny jest miernik tzw. multimetr z funkcją pomiaru niskich rezystancji < 200 kΩ. Podepnij zaciski miernika do odizolowanych przewodów i porównaj z tabelą poniżej.

Rezystancja czujnika / Temperatura	2 kΩ	10 kΩ	12 kΩ	15 kΩ	33 kΩ
15°C	2 970 Ω	15 900 Ω	18 570 Ω	22 000 v	53 470 Ω
20°C	2 430 Ω	12 600 Ω	14 870 Ω	18 000 Ω	41 860 Ω
25°C	2 000 Ω	10 000 Ω	12 000 Ω	15 000 Ω	33 000 Ω
30°C	1 670 Ω	8 030 Ω	9 750 Ω	12 000 Ω	26 210 Ω

UWAGA! Wartości te mogą minimalnie różnić się w zależności o producenta czujnika.

Kupiłem czujnik podłogowy innej wartości kΩ

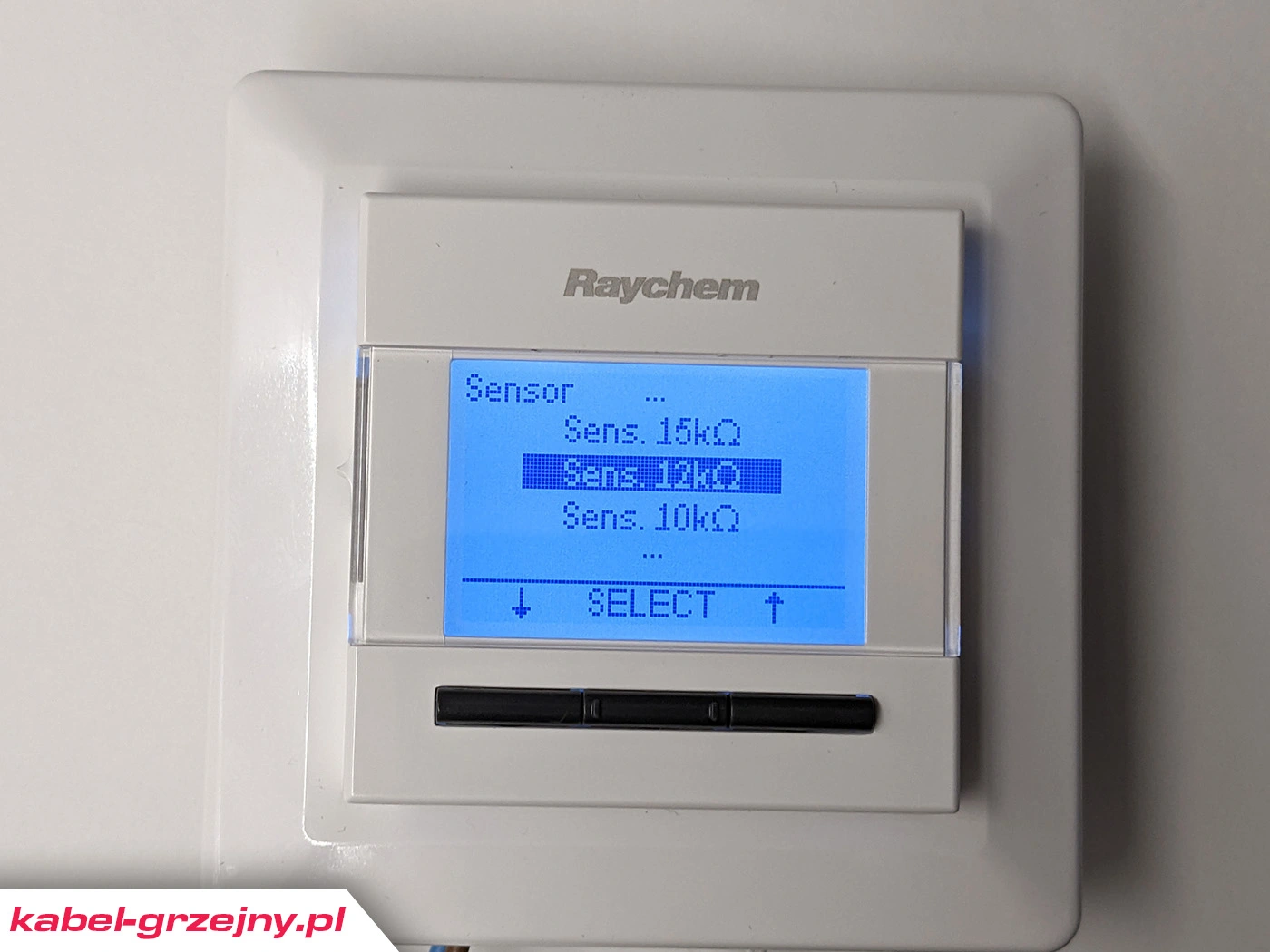

Przy wymianie czujnika temperatury należy pamiętać że nie każdy termostat pokojowy będzie prawidłowo działać z każdym czujnikiem przewodowym. Czujniki przewodowe mają różną rezystancję. Przed podłączeniem do termostatu nowego czujnika, należy sprawdzić jego wartość oraz sprawdzić ustawienia w termostacie. Termostat pokojowy ze źle dobranym lub skonfigurowanym czujnikiem podłogowym będzie odczytywał złą temperaturę lub nie będzie z nim działać.

Nasze termostaty podłogowe (zobacz ceny w sklepie) są kompatybilne z czujnikami podłogowymi innych firm, oprócz tych fabrycznie dołączonych do zestawu. Jest to bardzo przydatna funkcja, o której warto pamiętać przed zakupem sterownika. Przykładowo:

Termostat podłogowy Raychem R-NRG-DM (sprawdź cenę) jest kompatybilny z czujnikami o rezystancji 2, 10, 12, 15, 33 kΩ.
Termostat podłogowy Raychem R-SENZ-WIFI (sprawdź cenę) jest kompatybilny z czujnikami o rezystancji 2, 10, 12, 15, 33 kΩ.
