Aby zapewnić możliwość wymiany czujnika w przypadku awarii, czujnik musi być zainstalowany w elastycznej rurce osłonowej. Przeważnie każdy zestaw grzejny zawiera dedykowaną w komplecie rurkę osłonową do przewodowego czujnika pomiaru temperatury podłogi. Montaż czujnika temperatury podłogowego w rurze osłonowej jest niezbędną czynnością dla każdego systemu grzejnego i nie wolno go pomijać. Czujniki podłogowe bywają awaryjne. Jedynie właściwy montaż rury osłonowej pozwoli bezproblemowo wymienić zepsuty czujnik.

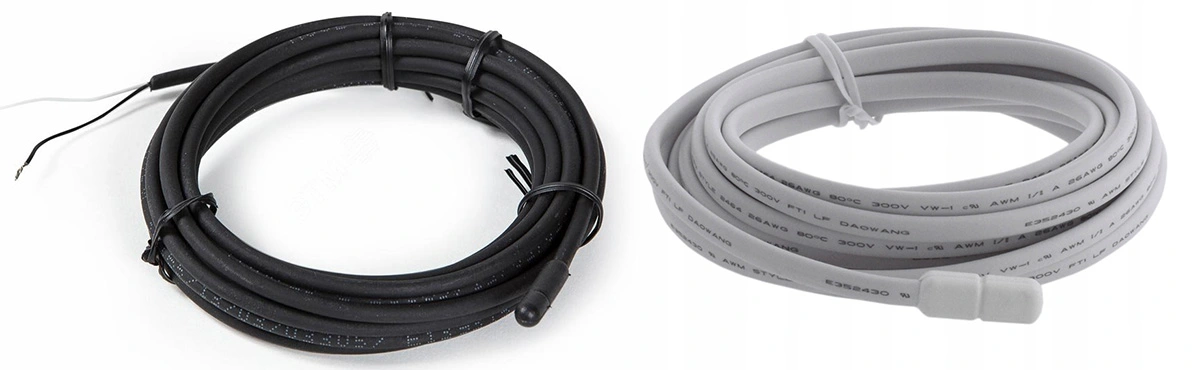

Czujnik temperatury podłogi
W komplecie z termostatem pokojowym powinen znajdować się przewodowy czujnik podłogowy, najczęściej spotykamy typu: NTC 10K przy 25°C. Czujniki NTC 10K są bardzo uniwersalne, przeznaczone do pomiaru temperatur w różnych dziedzinach budownictwa i przemysłu. Jak sprawdzić czy czujnik temperatury w podłodze jest dobry?
Po co jest czujnik temperatury podłogi?
Kable i maty grzejne podłogowe o stałej mocy, zgodnie z przepisami muszą być sterowane za pomocą termostatu, który reguluje temperaturę przy użyciu zewnętrznego podłogowego czujnika temperatury. Ewentualnie kable mogą być sterowane za pomocą termostatu pracującego w trybie wykrywania temperatury pomieszczenia, ale zawsze z ogranicznikiem temperatury podłogi.
Czujnik temperatury podłogi w połączeniu z termostatem:
- ogranicza temperaturę podłogi – maksymalnie powinna wynosić 27 – 28°C. Jaka jest maksymalna temperatura podłogi w elektrycznym ogrzewaniu podłogowym?
- chroni użytkownika przed dyskomfortem gorącej podłogi,
- zabezpiecza podłogę przed uszkodzeniem – np. podłogi drewniane, winylowe,
- zabezpiecza kable grzewcze przed przegrzaniem.

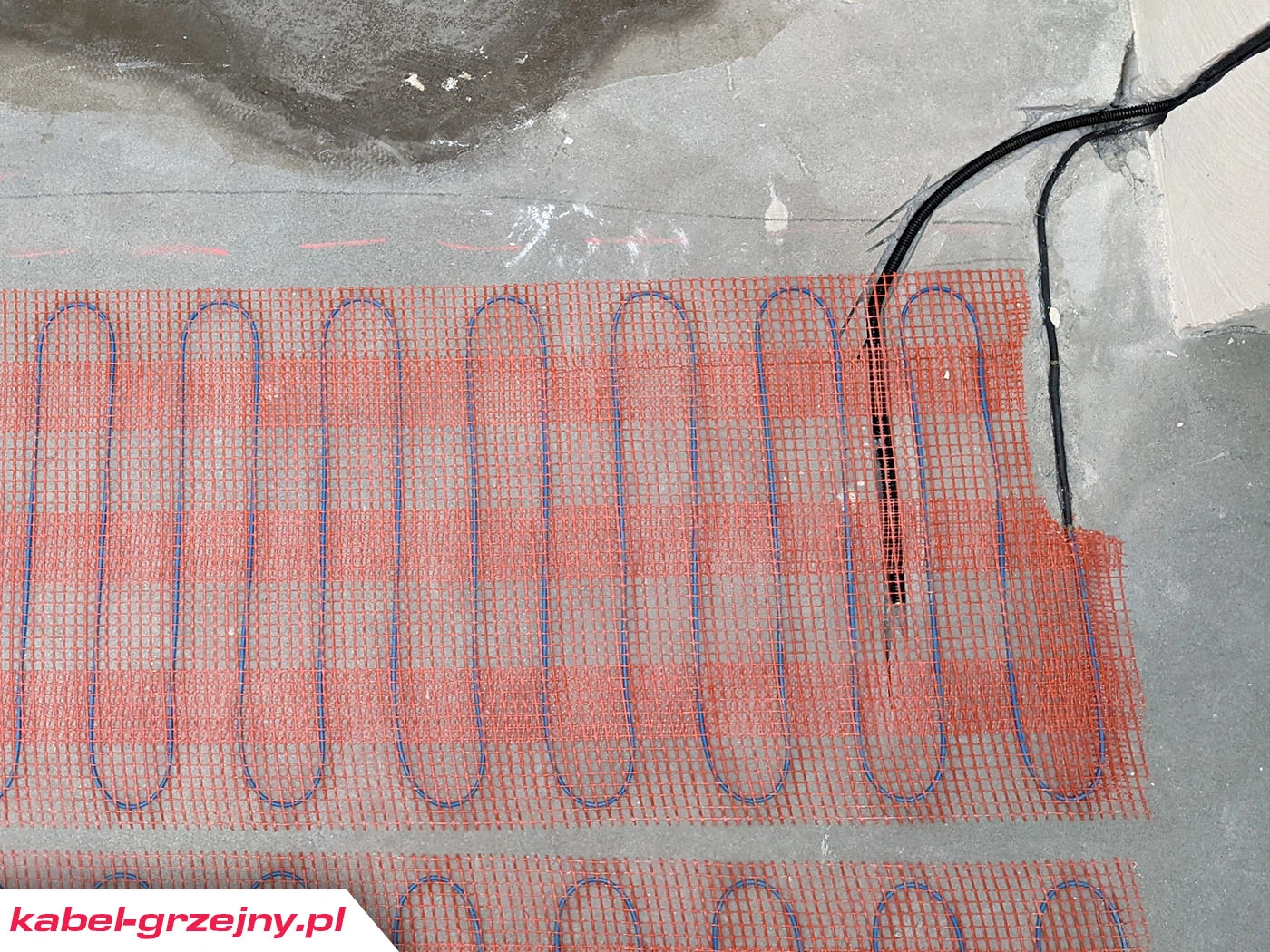

Montaż czujnika temperatury w podłodze

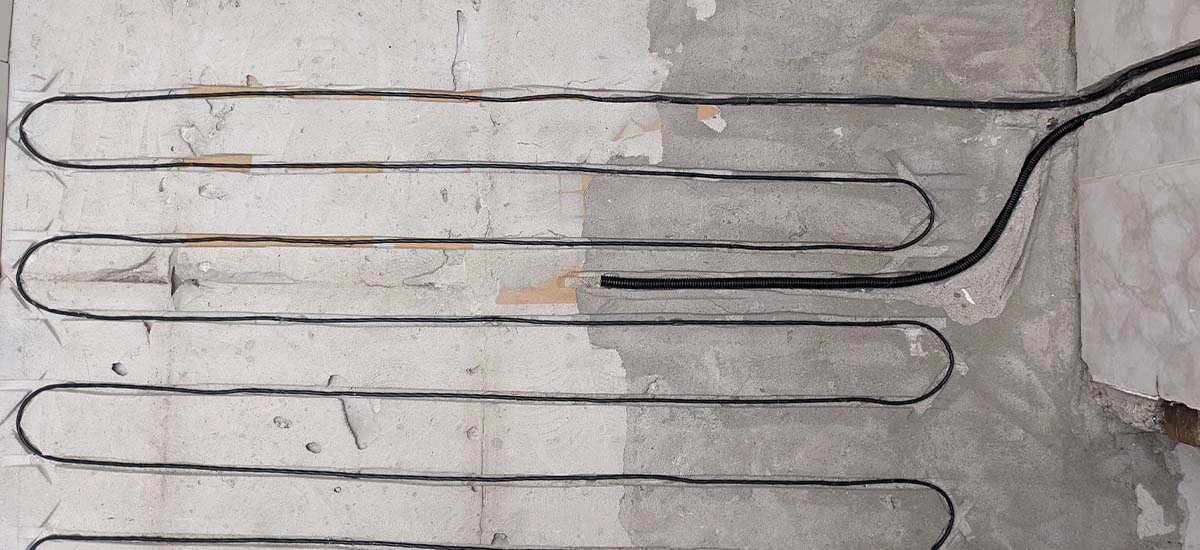

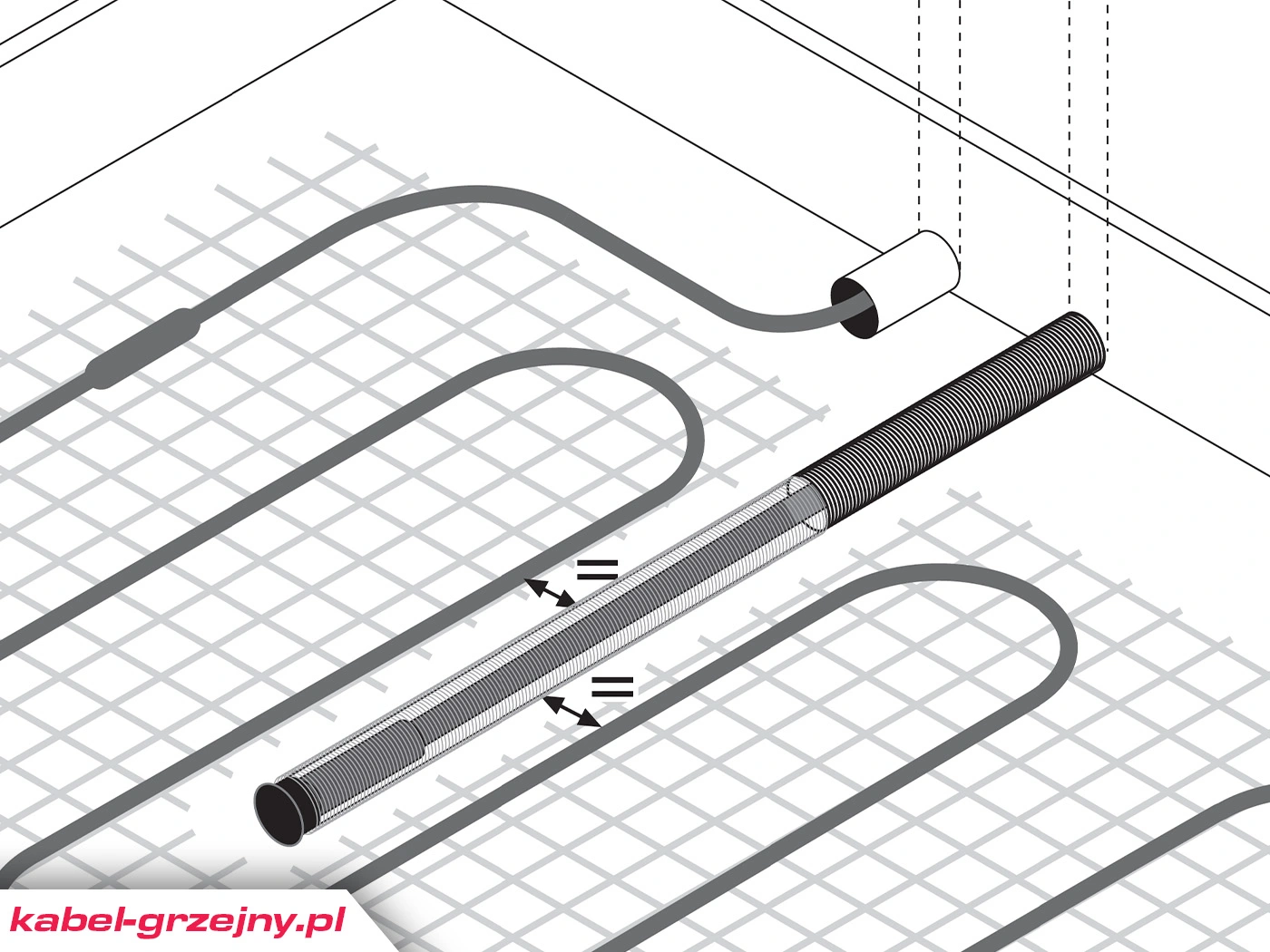

Czujnik temperatury podłogi montuje się w wcześniej zainstalowanej rurze ochronnej. Rura ta musi być umieszczona bezpośrednio w podłodze ogrzewanej dokładnie pomiędzy żyłami grzewczymi maty grzewczej lub kabla grzewczego. Rurki te mają zazwyczaj ok 10 – 12 mm grubości co może wymagać częściowego wkucia jej w podłogę. Czujnik musi być umieszczony, dokładnie pośrodku między dwoma żyłami grzewczymi kabla grzewczego.

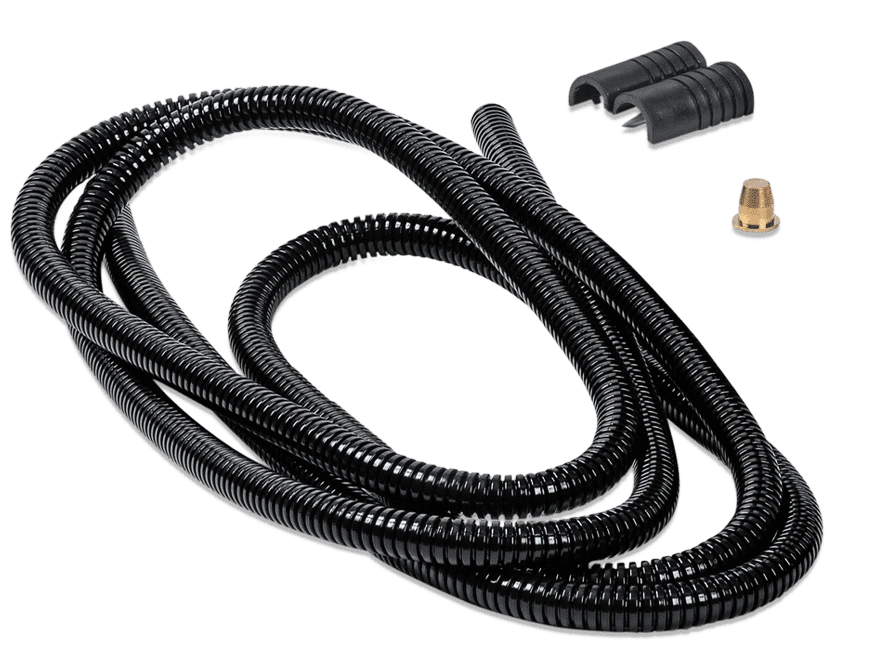

Rura osłonowa do czujnika podłogowego
Rura znajdująca się w na przykład w zestawach grzejnych marki Raychem ma wysoką wytrzymałość i odporność mechaniczną wynoszącą 750N. Istotna jest także odpowiednio dobrana wewnętrzna średnica – zbyt szeroka rura może utrudniać wsuwanie czujnika, powodując jego przekrzywianie i blokowanie się wewnątrz.

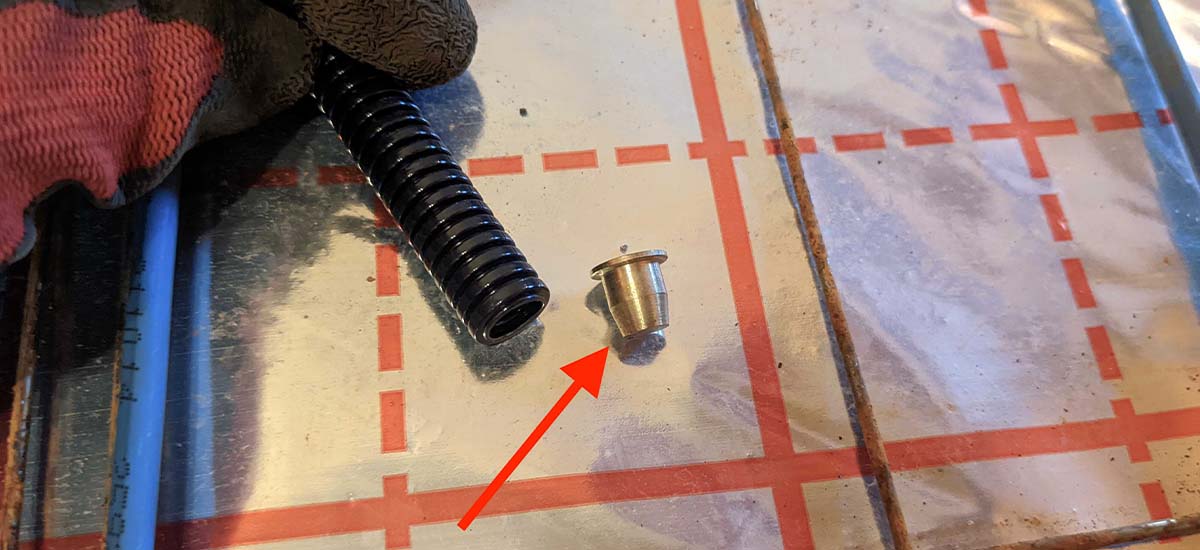

Zaślepka do rury osłonowej

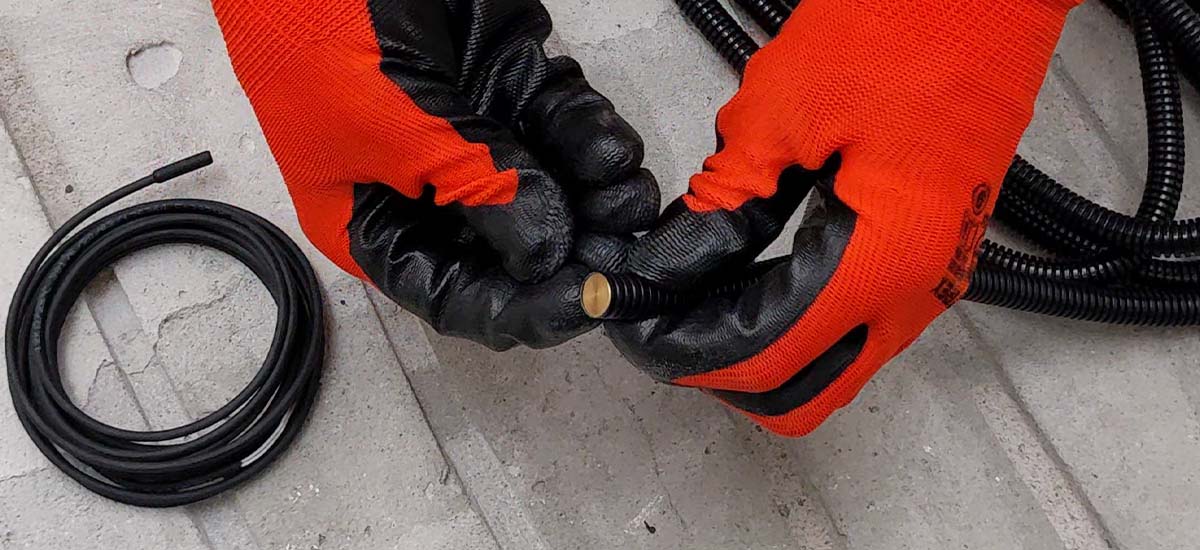

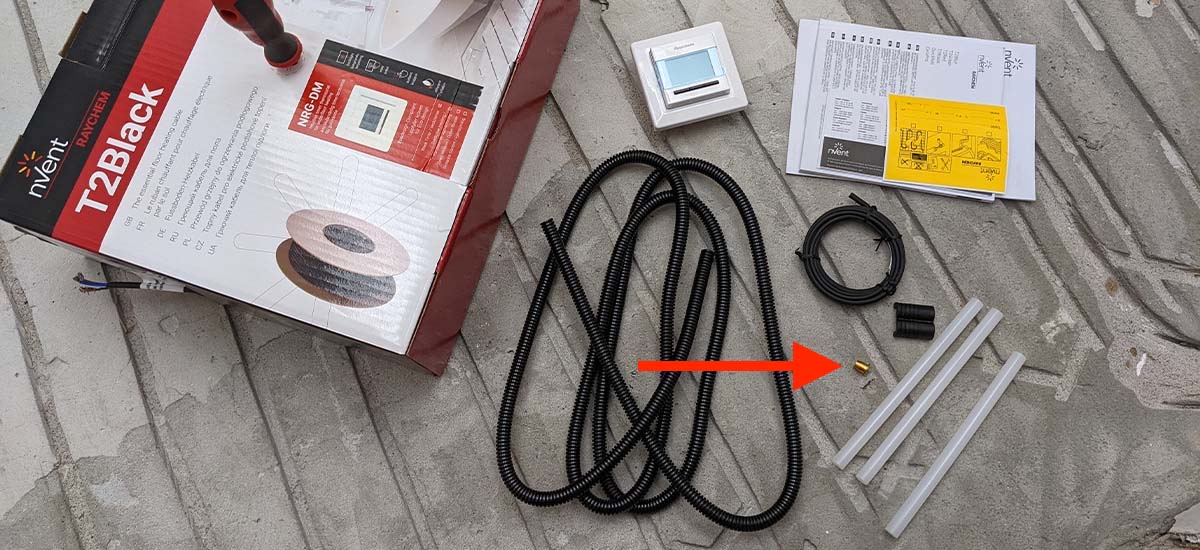

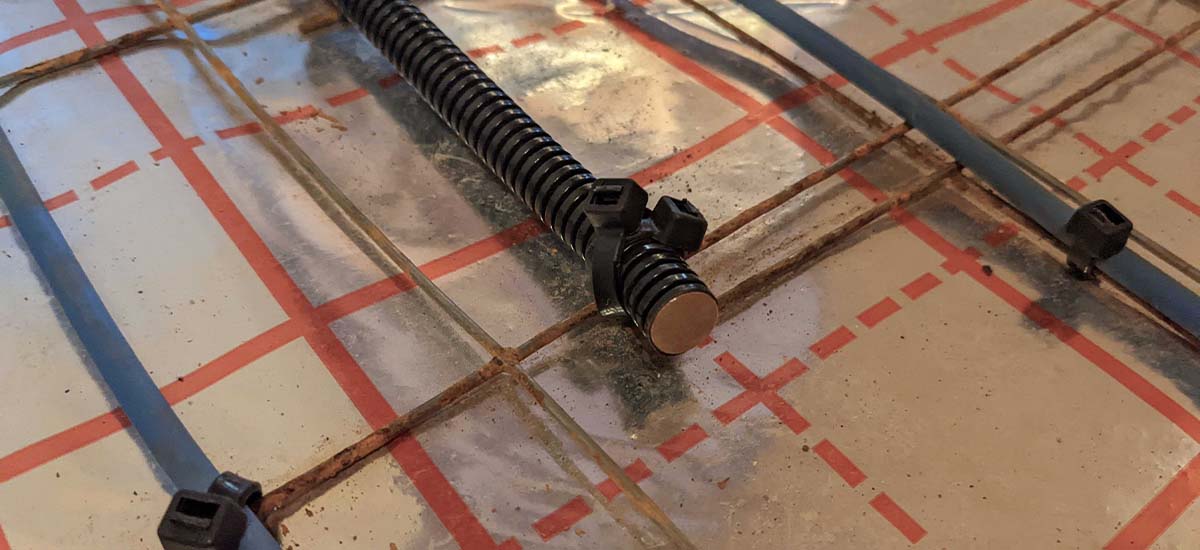

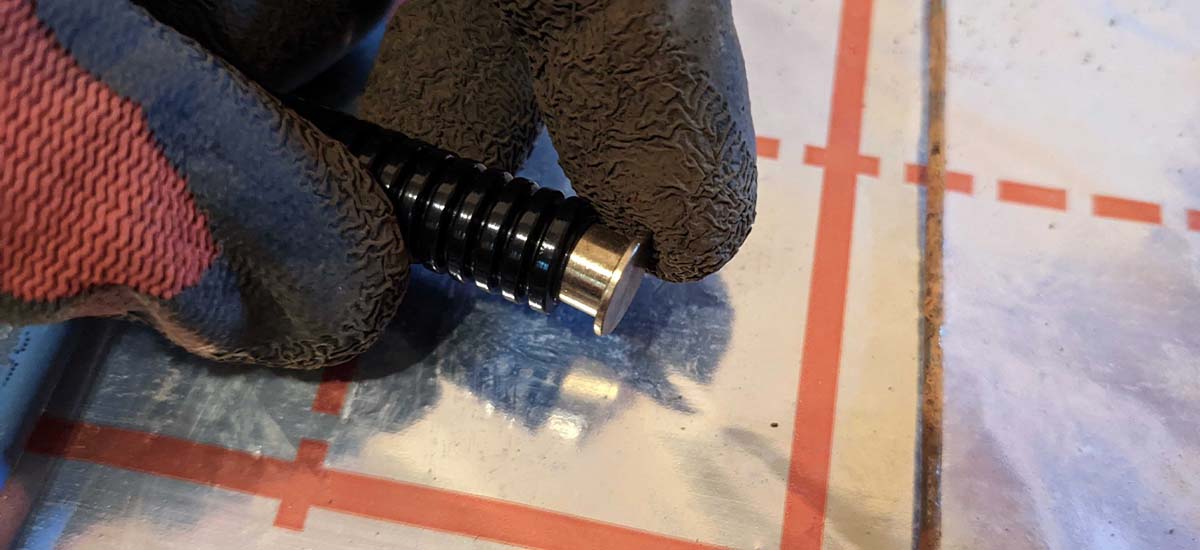

Przed zamontowaniem rury osłonowej na czujnik temperatury należy zabezpieczyć jej koniec, który znajdzie się w warstwie kleju lub wylewki, aby zapobiec przedostawaniu się wody „cementowej” lub zaprawy do wnętrza. W zestawach grzejnych, oprócz rury osłonowej na czujnik podłogowy, producenci często dołączają zaślepkę. Powinna być ona wykonana z mosiądzu, co zapewnia lepsze przewodzenie ciepła. Zaślepkę należy wcisnąć w rurę osłonową znajdującą się w zestawie. Tak przygotowany element montuje się pomiędzy żyłami kabla grzejnego.

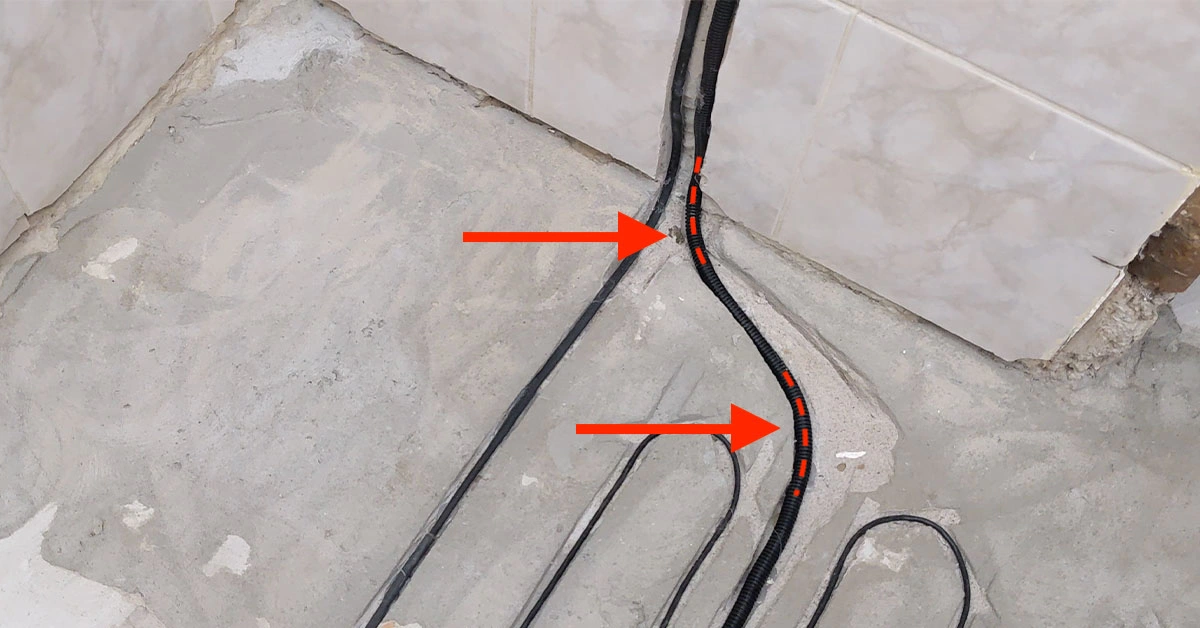

Łatwa wymiana czujnika temperatury podłogi w przyszłości
Czujniki podłogowe są elementami systemu które mogą ulec awarii. Aby móc go później wyjąć i ponownie zainstalować, wszystkie łuki należy wykonywać w miarę jak najłagodniejsze. Przykład poniżej przedstawia miejsce łuku pomiędzy ścianą a podłogą. Zwróć uwagę że podłoga w tym miejscu (opcjonalnie może to być ściana) jest bardziej wykuta, co umożliwia instalatorowi nadać rurze odpowiedni kształt.

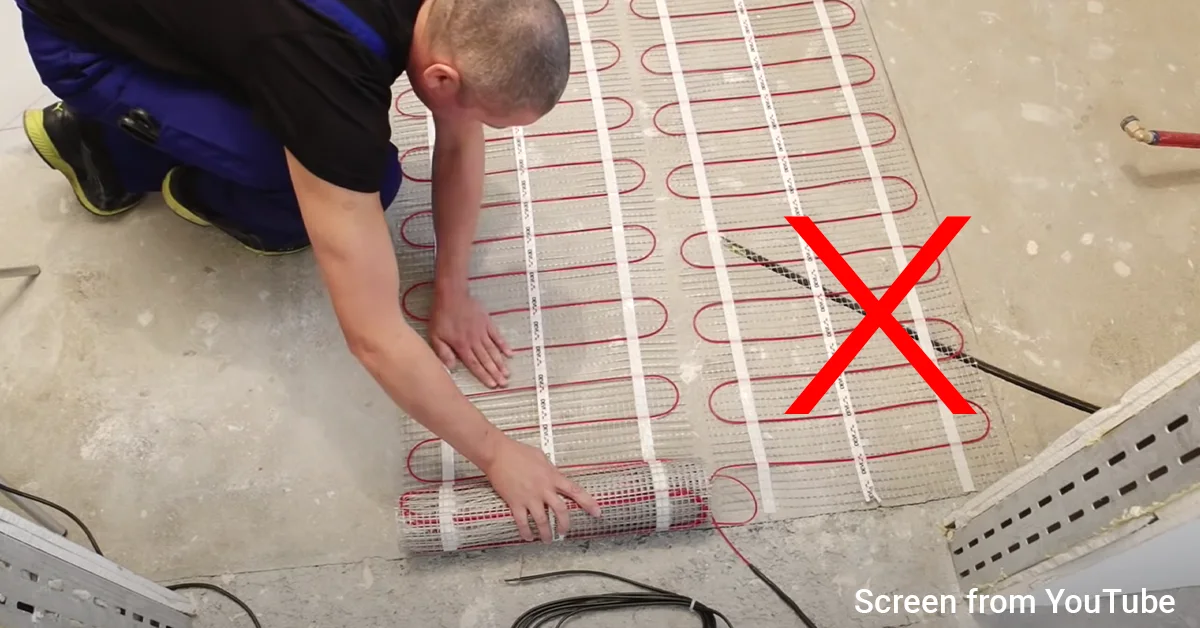

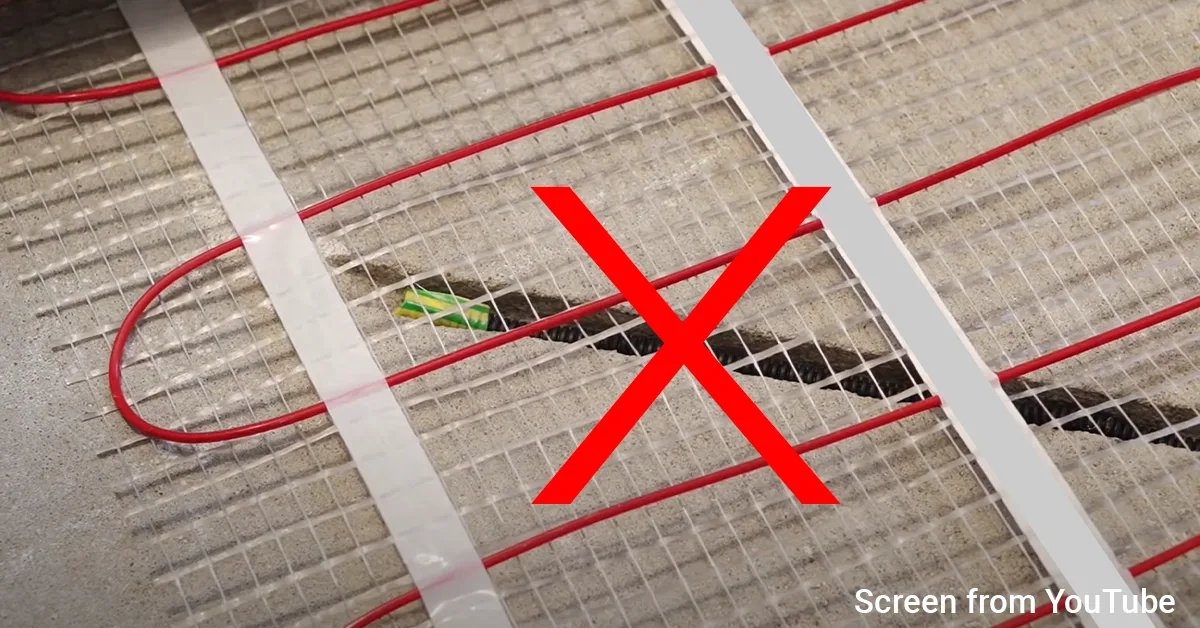

Typowy błąd montażu czujnika podłogowego
Nigdy nie instaluj czujnika pod kątem. W takiej sytuacji sonda czujnika może znaleźć się zbyt blisko kabla grzejnego, co spowoduje błędny odczyt temperatury podłogi.
