Dom pasywny idealny pod ogrzewanie podłogowe elektryczne

Dom pasywny to budynek zaprojektowany tak, aby zużywał minimalną ilość energii do ogrzewania, wykorzystując maksymalnie zyski słoneczne, doskonałą izolację i wentylację z odzyskiem ciepła. Dzięki temu nawet zwykle kosztowne elektryczne ogrzewanie podłogowe może stać się opłacalnym i efektywnym rozwiązaniem – zapotrzebowanie na ciepło jest tak niewielkie, że prąd potrzebny do ogrzania domu jest minimalny. Poniżej omówiono kluczowe aspekty projektowania energooszczędnego domu pasywnego dostosowanego do ogrzewania podłogowego, zrozumiałym językiem i krok po kroku. Artykuł przeznaczony jest dla osób początkujących, więc każdy temat został wyjaśniony w przystępny sposób.

Lokalizacja i usytuowanie budynku względem stron świata

Odpowiednie usytuowanie domu na działce to podstawa sukcesu w projektowaniu domu pasywnego. Chodzi o to, by budynek „współpracował” ze słońcem – zimą maksymalnie korzystał z jego ciepła, a latem chronił się przed przegrzaniem. W praktyce oznacza to, że największe okna powinny być skierowane na południe (w polskich warunkach klimatycznych to właśnie elewacja południowa otrzymuje najwięcej słońca w ciągu dnia). Dzięki temu w sezonie grzewczym promienie słoneczne dogrzewają wnętrze domu nawet przez kilka godzin dziennie, obniżając zapotrzebowanie na dodatkowe ogrzewanie. Dla optymalnego nasłonecznienia zaleca się posadowienie budynku w północnej części działki, tak aby nic nie zacieniało południowej fasady – unikamy blisko rosnących drzew czy wysokich budynków rzucających cień.

W domu pasywnym bardzo ważne jest także rozmieszczenie pomieszczeń zgodnie ze stronami świata, aby wykorzystać naturalny cykl słońca i temperatury do zapewnienia komfortu:

Południe i południowy zachód: tutaj najlepiej ulokować salon, jadalnię, pokój dzienny – pomieszczenia, z których korzystamy w ciągu dnia i po południu. Dzięki dużym oknom będą jasne i dogrzane słońcem.
Wschód: to dobra strona dla sypialni i porannych łazienek, ponieważ słońce wschodnie zapewni im światło i lekki wzrost temperatury od rana, co ułatwia wstawanie i poranną toaletę.
Północ: tutaj warto zaplanować pomieszczenia mniej używane lub takie, którym nie przeszkadza chłód, pełniąc rolę strefy buforowej. Mogą to być np. spiżarnia, schowek, garaż, warsztat, kotłownia czy pralnia. Dodatkowo na północy można ulokować pomieszczenia generujące ciepło (jak kuchnia czy pralnia), by ich ciepło „przy okazji” ogrzewało tę chłodniejszą część domu. Elewacja północna powinna mieć minimalną liczbę okien i drzwi, a ściana musi być mocno ocieplona, bo od tej strony nie ma zysków słonecznych, tylko straty.

Takie zaplanowanie funkcji domu względem kierunków świata sprawia, że budynek sam pasywnie pomaga ogrzewaniu. W ciągu dnia słońce ogrzewa powietrze w strefie południowej, które swobodnie przepływa do chłodniejszych części północnych. W nocy zaś chłodniejsze pomieszczenia północne (np. spiżarnia) stanowią dodatkową warstwę izolacji dla ogrzanych stref dziennych. Oczywiście latem ważne jest zastosowanie osłon (o czym niżej), by nadmiar słońca nie przegrzewał domu – jednak dobrze zaprojektowany układ względem stron świata to fundament domu energooszczędnego.

Kształt i bryła domu a straty ciepła

Bryła budynku – czyli jego kształt, zarys i konstrukcja – ma ogromny wpływ na to, ile ciepła będzie uciekać na zewnątrz. Zasada jest prosta: im bardziej kompaktowy i prosty kształt domu, tym mniej ścian „wystawionych” na mróz i wiatr, a zatem mniejsze straty ciepła. Dlatego dom pasywny powinien mieć zwartą bryłę, przypominającą np. prostopadłościan (sześcian lub prosty wydłużony bloczek) bez zbędnych wypustów, wykuszy, lukarn, balkonów, uskoków itp. Każdy dodatkowy załom ściany czy wnęka to więcej powierzchni, przez którą ucieka ciepło, oraz trudniejsze miejsca do ocieplenia. Bryła typu kostka lub prosty dom z dwuspadowym dachem będzie dużo łatwiejszy do ogrzania niż dom o fantazyjnym kształcie z wieloma narożnikami.

W technicznym ujęciu mówi się o współczynniku kształtu A/V – stosunku powierzchni przegród zewnętrznych (A) do objętości budynku (V). Im mniejszy ten współczynnik, tym lepiej, bo oznacza to mniej „skóry” domu, która może tracić ciepło w stosunku do jego objętości. Domy pasywne osiągają bardzo niskie wartości A/V, właśnie dzięki prostej bryle. Unika się np. wystających ryzalitów, wykuszy, lukarn, a jeśli potrzebne są balkony, to projektuje się je w specjalny sposób (o czym dalej, przy mostkach cieplnych).

Kształt dachu także powinien być nieskomplikowany. Najlepiej sprawdza się dach dwuspadowy, jednospadowy (pulpitowy) lub płaski, bez załamań i bez tzw. „wolego oka” czy licznych lukarn. Nie tylko ułatwia to ocieplenie dachu, ale także daje równą powierzchnię np. pod panele fotowoltaiczne. Dach o prostym kształcie minimalizuje miejsca, przez które mógłby uciekać nagrzane powietrze (np. połączenia połaci dachowych).

Warto wspomnieć, że zwarta, aerodynamiczna bryła jest korzystna również z punktu widzenia wiatru – zimne wiatry mniej „huczą” w załomach i zakamarkach, a nacisk wiatru na ściany jest bardziej równomierny. To zmniejsza ryzyko niekontrolowanej infiltracji chłodnego powietrza przez nieszczelności. Podsumowując: im prostszy i bardziej jednolity kształt domu, tym łatwiej go zaizolować i ogrzać, co czyni go idealnym pod ogrzewanie elektryczne w podłodze (bo zapotrzebowanie na energię będzie minimalne).

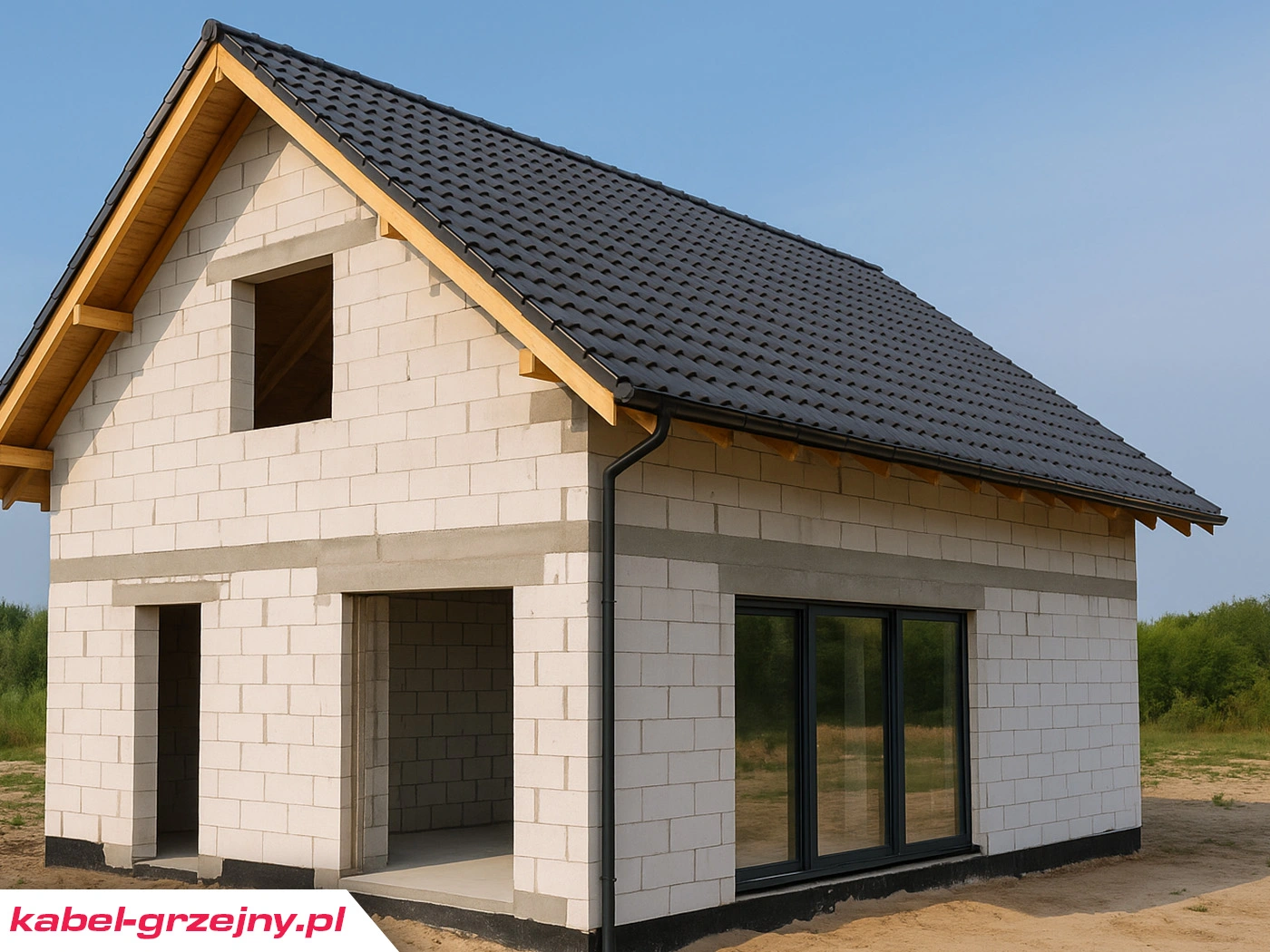

Konstrukcja przegród zewnętrznych – ściany, dach, podłoga na gruncie

Przegrody zewnętrzne to wszystkie elementy oddzielające wnętrze domu od otoczenia: ściany zewnętrzne, dach oraz podłoga na gruncie (czy fundament). W domu pasywnym każda z tych przegród musi mieć znakomitą izolacyjność cieplną – to znaczy być tak wykonana, by ciepło przez nią prawie nie uciekało. Izolacyjność tę wyraża współczynnik U (współczynnik przenikania ciepła) – im niższy U (wyrażany w W/m²K), tym lepiej, bo mniej ciepła przepływa przez przegrodę. W standardzie pasywnym dąży się do wartości U na poziomie 0,10–0,15 W/m²K dla ścian, dachów i podłóg. Dla porównania, w zwykłym budownictwie prawnym w 2025 roku dopuszczalne U ścian to ok. 0,20 W/m²K, a tu mamy jeszcze lepsze parametry.

Ściany zewnętrzne pasywnego domu są najczęściej warstwowe: składają się z warstwy konstrukcyjnej (np. bloczki silikatowe, pustaki ceramiczne, beton komórkowy lub szkielet drewniany) oraz bardzo grubej warstwy ocieplenia. Tę izolację wykonuje się np. z płyt styropianowych o podwyższonej izolacyjności lub z wełny mineralnej. Grubość izolacji ścian bywa rzędu 20 – 30 cm (lub więcej, jeśli używamy materiału o słabszych właściwościach). Przykładowo ściana murowana + 25 cm styropianu o dobrym lambdzie może osiągnąć U ~0,12 – 0,15 W/m²K. W konstrukcjach szkieletowych (drewnianych) często całe wypełnienie ściany stanowi izolacja (wełna), plus dodatkowe warstwy izolacji od zewnątrz i od wewnątrz. Ważne jest również zastosowanie warstwy szczelnej na powietrze, np. folii paroizolacyjnej od wewnątrz, by dom był hermetyczny (o szczelności powiemy więcej przy wentylacji). Ściany muszą być nie tylko grubo ocieplone, ale i dobrze wykonane – żadnych szczelin w ociepleniu, klejenie płyt „na zakładkę” i dokładne uszczelnienie przy oknach czy drzwiach. Tylko wtedy osiągniemy parametry pasywne w praktyce.

Dach to miejsce, przez które ciepło ucieka łatwo do góry (wiadomo – ciepłe powietrze unosi się). Dlatego ocieplenie dachu w domu pasywnym jest zwykle jeszcze grubsze niż ścian. Często daje się 30, 40 a nawet 50 cm izolacji termicznej. Najczęściej jest to wełna mineralna układana w kilku warstwach (np. między krokwiami i pod krokwiami, lub w stropie pod nieogrzewanym poddaszem). Układa się ją dwuwarstwowo na zakład, by zlikwidować wszelkie szczeliny. Przy ociepleniu rzędu kilkudziesięciu centymetrów uzyskujemy U dachu ok. 0,10 W/m²K lub lepsze. Ważne jest też zabezpieczenie wiatroszczelne – od strony zewnętrznej stosuje się folie wiatroizolacyjne, by wiatr nie przewiewał wełny i nie wychładzał jej. Dach w domu pasywnym jest więc grubą „czapką” z izolacji, dzięki czemu straty przez strop są minimalne.

Podłoga na gruncie (fundament) – tu również potrzebna jest solidna izolacja, bo gruntem może uciekać dużo ciepła. W tradycyjnych domach często spotyka się fundamenty na ławach, gdzie trudno idealnie ocieplić całą podłogę bez mostków cieplnych. Dlatego w domach pasywnych coraz częściej stosuje się płytę fundamentową. Jest to jednolita płyta betonowa pod całym budynkiem, ułożona na grubej warstwie izolacji. Taka „pływająca” płyta fundamentowa pozwala otulić budynek od spodu ciągłą warstwą styropianu lub polistyrenu ekstrudowanego (XPS). Typowa pasywna płyta fundamentowa może mieć np. 20 – 30 cm izolacji XPS pod spodem i kilkanaście centymetrów betonu konstrukcyjnego z zatopionym zbrojeniem. Osiągane współczynniki U fundamentu są rzędu 0,12 – 0,15 W/m²K, czyli podobnie jak ściany i dach. Jeśli nie możemy zastosować płyty, to przy tradycyjnych fundamentach też musimy bardzo dobrze ocieplić podłogę – daje się grubą warstwę styropianu pod wylewkę oraz ociepla pionowo ściany fundamentowe od zewnątrz (żeby zimno z gruntu „nie wchodziło” bokiem do podłogi). Warto też ułożyć izolację obwodową wokół fundamentu, by ograniczyć ucieczkę ciepła krawędziami podłogi.

Podsumowując, przegrody zewnętrzne domu pasywnego są jak termos – grube ściany z izolacją, gruby „koc” z wełny na dachu i podłoga odizolowana od zimnej ziemi. Taka konstrukcja sprawia, że dom praktycznie nie traci ciepła zimą (a latem nie nagrzewa się od słońca). To kluczowe, by móc zastosować niewielki system ogrzewania, taki jak elektryczne kable w podłodze – bo jeśli dom byłby słabo ocieplony, ogrzewanie elektryczne kosztowałoby majątek. W domu pasywnym zaś zapotrzebowanie na ciepło jest tak małe, że ogrzewcze kable (a właściwie grzejne – używajmy poprawnej terminologii) poradzą sobie bez problemu.

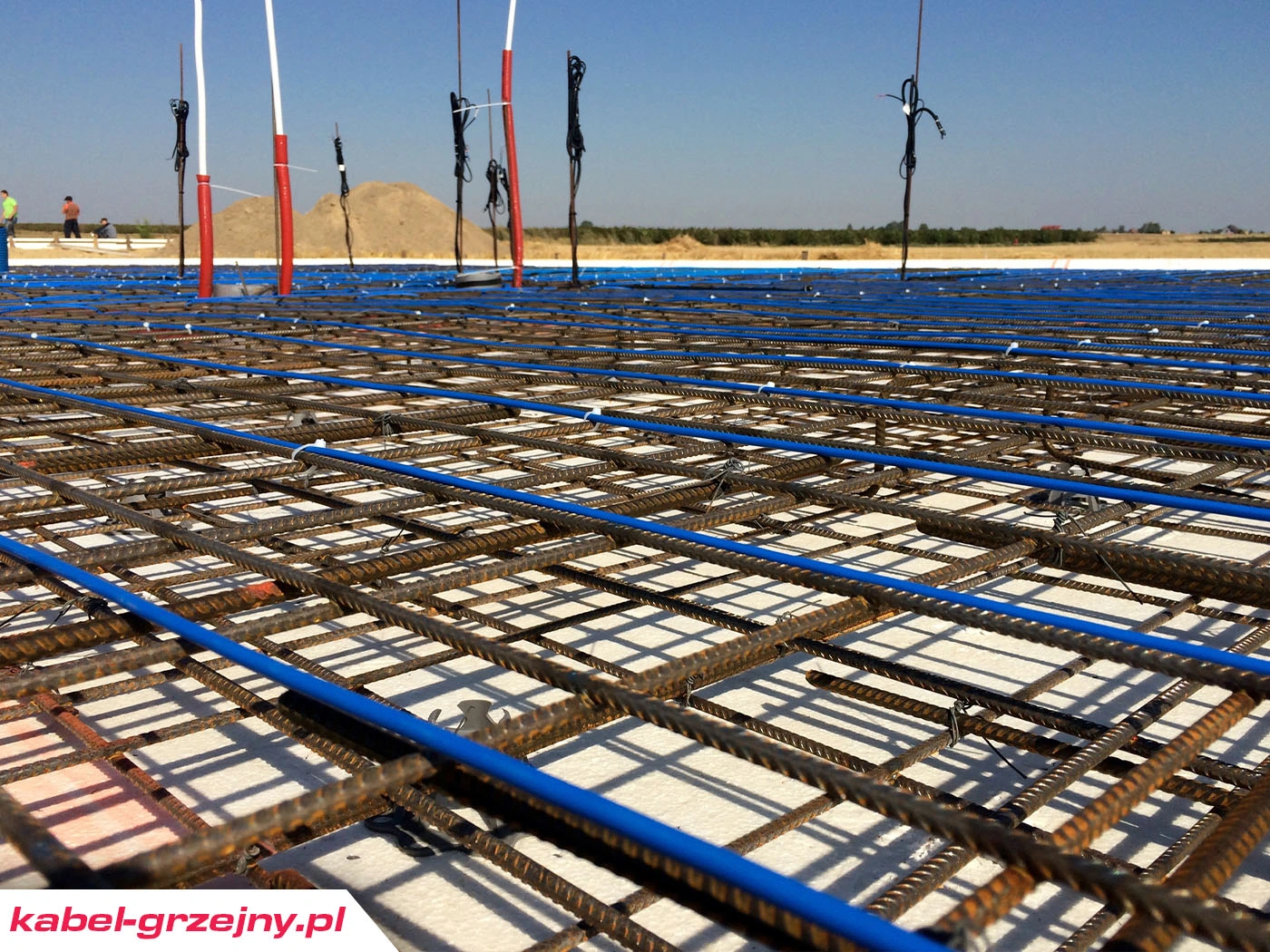

Projekt instalacji elektrycznego ogrzewania podłogowego

Elektryczne ogrzewanie podłogowe to system, w którym w podłodze zainstalowane są elementy grzejne (przewody lub maty, czyli inaczej kable lub folie grzejne), które nagrzewają podłogę i w ten sposób ogrzewają pomieszczenia. Taki system idealnie sprawdza się w domach pasywnych z kilku powodów: zapotrzebowanie na ciepło jest niewielkie, więc nawet ogrzewanie prądem nie generuje dużych rachunków, a brak tradycyjnej kotłowni czy grzejników ściennych upraszcza instalację i daje oszczędności inwestycyjne. Jednak aby system działał efektywnie i oszczędnie, trzeba go odpowiednio zaprojektować.

Dobór mocy systemu grzejnego: W projekcie należy obliczyć, ile watów mocy cieplnej potrzebujemy na każde pomieszczenie. Wykonuje się bilans cieplny – w domu pasywnym straty ciepła są bardzo małe, przykładowo rzędu 10 – 20 W/m² powierzchni pokoju. To oznacza, że wystarczy dostarczyć kilkadziesiąt watów na każdy metr, żeby utrzymać komfort. Typowe kable i maty grzejne oferują moce w zakresie około 50 – 160 W/m² podłogi. Przy ogrzewaniu podstawowym zazwyczaj stosuje się maty ok. 100 W/m² w salonach i pokojach (pod posadzką ceramiczną lub kamienną można dać i 150 W/m², ale w domu pasywnym zwykle nie ma potrzeby aż tyle). Jeśli na podłodze planujemy drewno lub panele, to moc daje się niższą, np. 70 – 100 W/m², bo podłogi drewniane nie powinny być przegrzewane. Ważne jest, by nie przesadzić z mocą – w dobrze zaizolowanym domu nie ma sensu stosować najwyższych gęstości mocy, bo podłoga byłaby nadmiernie ciepła. Lepiej dobrać moc do realnego zapotrzebowania z pewnym zapasem (np. 20% na bardzo mroźne dni). Sumaryczna moc ogrzewania elektrycznego w pasywnym domu jednorodzinnym może wynosić np. 4 – 8 kW (zależnie od wielkości domu). Trzeba to uwzględnić przy planowaniu przyłącza prądu – instalacja elektryczna budynku musi mieć wystarczający przydział mocy, a obwody zasilające maty/kable powinny być osobno zabezpieczone (oddzielne bezpieczniki nadprądowe oraz wyłącznik różnicowoprądowy dla bezpieczeństwa). Na szczęście brak innych dużych odbiorników (brak kotła, pompy itp.) ułatwia zmieszczenie się w typowym przydziale mocy.

Strefy grzewcze (strefy ogrzewania): Bardzo istotne jest podzielenie instalacji na strefy, czyli osobno sterowane obwody – najczęściej odpowiadające poszczególnym pomieszczeniom lub grupom pomieszczeń. Każdy pokój, łazienka czy strefa domu powinna mieć własny regulator (termostat) i niezależny obwód grzejny. Dzięki temu można precyzyjnie ustawić temperaturę tam, gdzie aktualnie przebywamy, a w innych miejscach obniżyć ją, oszczędzając energię. Na przykład salon i kuchnia (otwarta przestrzeń dzienna) mogą stanowić jedną strefę sterowaną wspólnie, sypialnie osobne mniejsze strefy, łazienki – każda ze swoim termostatem (tam często chce się wyższą temperaturę podłogi na krótko). Sterowanie strefowe umożliwia też różne harmonogramy ogrzewania – np. w ciągu dnia grzać salon, a nocą sypialnie, co zwiększa efektywność (o zaawansowanych opcjach sterowania piszemy w dalszej części). Podział na strefy wykonuje się poprzez zastosowanie oddzielnych mat lub kabli grzejnych w danych pomieszczeniach, z oddzielnym sterownikiem dla każdego.

Sterowanie i automatyka: Do zarządzania elektrycznym ogrzewaniem podłogowym stosuje się termostaty z czujnikami temperatury. Najczęściej w każdym pomieszczeniu jest termostat elektryczny mierzący temperaturę powietrza (czasem dodatkowo temperaturę podłogi poprzez czujnik w posadzce) i włączający/wyłączający zasilanie kabli według potrzeby. W nowoczesnych systemach są to termostaty programowalne, pozwalające ustawić harmonogramy dobowo-tygodniowe (np. obniżenie temperatury w nocy lub w godzinach, gdy nikogo nie ma w domu). Tego rodzaju podstawowa automatyka jest bardzo ważna – zapobiega niepotrzebnemu grzaniu, gdy nie ma takiej potrzeby, i tym samym oszczędza prąd. Warto również zastosować funkcje dodatkowe, jak czujnik otwartego okna (gdy wykryje spadek temperatury nagły, wyłącza ogrzewanie na czas wietrzenia) czy możliwość zdalnego sterowania przez telefon (o czym więcej w sekcji o systemach inteligentnych).

Zalety ogrzewania podłogowego elektrycznego w domu pasywnym: Taki system jest bardzo komfortowy – ciepła podłoga sprawia, że odczuwamy przyjemne ciepło przy stopach, nawet jeśli temperatura powietrza jest nieco niższa. Rozkład temperatur w pomieszczeniu jest równomierny (brak chłodnych stref przy podłodze jak bywa przy grzejnikach). Elektryczne kable mają też małą bezwładność cieplną – zaczynają grzać niemal natychmiast po włączeniu, więc dom może szybko reagować na potrzeby (w odróżnieniu od wodnego ogrzewania podłogowego, które nagrzewa się długo). W dobrze izolowanym domu pasywnym nieraz wystarczy włączać ogrzewanie okresowo – np. akumulować ciepło w podłodze nocą, gdy prąd jest tańszy (taryfa nocna), a podłoga oddaje je w ciągu dnia. Dzięki temu koszty eksploatacji spadają. Dodatkowo sam system jest bezobsługowy i bezawaryjny – raz ułożone kable grzejne mogą działać kilkadziesiąt lat bez konserwacji (nie ma pompy, kotła, paliwa, które wymagałyby przeglądów).

Podsumowując, projektując ogrzewanie podłogowe elektryczne, trzeba dobrze obliczyć moce i rozmieścić strefy, ale w zamian otrzymujemy prosty i niezawodny system grzejny, idealnie dopasowany do domu pasywnego. Taki dom nie potrzebuje już tradycyjnego centralnego ogrzewania – ciepło zapewnia sama podłoga oraz pasywne zyski ciepła.

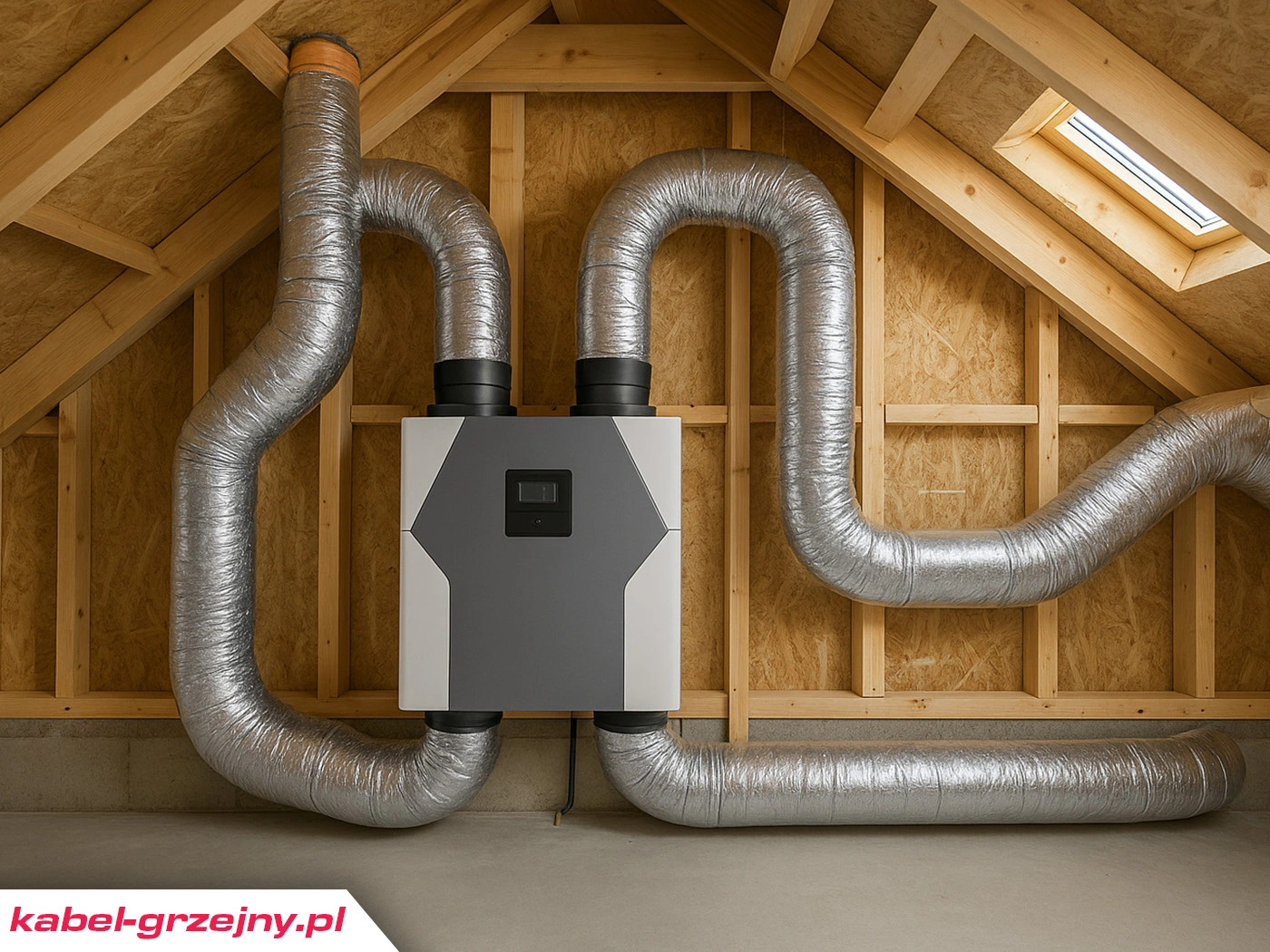

Wentylacja z rekuperacją – integracja z systemem ogrzewania

W tradycyjnych domach często stosuje się wentylację grawitacyjną (czyli kominy wentylacyjne, przez które ucieka ciepłe powietrze, a napływa zimne z zewnątrz przez nieszczelności). W domu pasywnym taki system absolutnie się nie sprawdzi – straty ciepła byłyby ogromne i zaprzepaściły izolację. Dlatego wentylacja mechaniczna z rekuperacją jest obowiązkowym elementem projektu.

Rekuperacja to potoczna nazwa systemu wentylacji mechanicznej z odzyskiem ciepła. Polega on na tym, że w budynku zainstalowany jest centralny rekuperator (centrala wentylacyjna) z wymiennikiem ciepła. Ten rekuperator wyciąga zużyte powietrze z pomieszczeń (kuchni, łazienek, pokoi) i jednocześnie dostarcza świeże powietrze z zewnątrz do pokoi dziennych i sypialni – ale uwaga, robi to w sprytny sposób: ciepło z powietrza wywiewanego jest przekazywane do powietrza nawiewanego. Dzięki temu świeże powietrze, zanim trafi do domu, jest wstępnie ogrzane (zimą) lub schłodzone (latem) za pomocą energii odzyskanej ze zużytego powietrza. Dobre rekuperatory potrafią odzyskać ponad 90% ciepła! Oznacza to, że jeśli z domu wylatuje powietrze np. o temp. 20°C, a z zewnątrz wpływa np. -5°C, to po przejściu przez wymiennik świeże powietrze może mieć już np. 17°C – dogrzanie brakujących 3°C to już niewielka praca dla ogrzewania. Wentylacja mechaniczna z odzyskiem ciepła drastycznie zmniejsza straty cieplne związane z wymianą powietrza, które w zwykłym domu potrafią stanowić 30-50% wszystkich strat! W domu pasywnym rekuperator to serce systemu – zapewnia stały dopływ czystego powietrza bez strat energii.

Integracja wentylacji z ogrzewaniem polega na tym, że oba systemy współpracują, aby utrzymać komfort. Przede wszystkim, dzięki rekuperacji, ogrzewanie ma mniej pracy, bo większość ciepła zostaje zatrzymana w budynku przy wentylowaniu. W praktyce w domach pasywnych często okazuje się, że wentylacja z rekuperatorem pokrywa znaczną część zapotrzebowania na ciepło – powietrze nawiewane jest na tyle ciepłe, że ogrzewanie podłogowe włącza się tylko w bardzo chłodne dni lub aby dogrzać do idealnej temperatury. W skrajnych przypadkach domu pasywnego, ogrzewanie może być zrealizowane jedynie za pomocą nagrzewnicy elektrycznej na kanale nawiewnym (to jednak rozwiązanie raczej dla bardzo małych domów, gdzie powietrze może przenosić wystarczająco dużo ciepła). W naszym projekcie zakładamy osobne ogrzewanie podłogowe, ale i tak rekuperacja odciąży je.

Trzeba tak zaprojektować system, by rozmieszczenie nawiewów i wywiewów powietrza sprzyjało rozprowadzaniu ciepła. Zwykle świeże powietrze z rekuperatora nawiewa się do salonu i sypialni (często w suficie lub ścianie pod oknem), a wyciąga powietrze z kuchni, łazienek i pomieszczeń technicznych. Powietrze krąży więc po całym domu – ogrzane w salonie może przepływać szparami pod drzwiami do chłodniejszych sypialni itd. Dobrze zaprojektowana wentylacja sprawia, że w całym domu temperatura jest dość wyrównana, bez zaduchu i bez wilgoci.

Ważnym elementem integracji jest też sterowanie – rekuperator powinien mieć możliwość zwiększenia wydajności, gdy potrzeba szybszej wymiany powietrza (np. dużo gości, gotowanie obiadu), oraz pracy na niższym biegu na co dzień, by nie powodować wychłodzenia. Można go sprzęgnąć z automatyką domową (o czym w sekcji inteligentnej), np. żeby przy wyjściu domowników przełączał się w tryb oszczędny. Jednak nigdy nie wyłączamy wentylacji na długo – dom pasywny jest bardzo szczelny, więc bez pracy rekuperatora szybko pogorszyłaby się jakość powietrza i pojawiłaby wilgoć.

W projekcie warto też rozważyć gruntowy wymiennik ciepła (GWC), czyli układ rur zakopanych w gruncie, przez które przechodzi powietrze zanim trafi do rekuperatora. Grunt ma w miarę stabilną temperaturę (zimą cieplejszy niż powietrze, latem chłodniejszy), więc działa jak naturalna klimatyzacja. Taki wymiennik może w mrozy podgrzać powietrze z -15°C do np. 0°C, co odciąża rekuperator (bo cieplejsze powietrze łatwiej ogrzać). Latem zaś może schłodzić np. z +30°C do +18°C, zapewniając przyjemny chłód bez klimatyzatora. Choć GWC nie jest obowiązkowy, to jest ciekawym dodatkiem poprawiającym efektywność całego systemu ogrzewania i wentylacji.

Podsumowując: wentylacja mechaniczna z rekuperacją jest nieodłącznym partnerem ogrzewania w domu pasywnym. Zapewnia świeże powietrze bez strat ciepła, współpracuje z ogrzewaniem podłogowym utrzymując równomierną temperaturę i niskie zużycie energii. Integracja tych systemów sprawia, że dom jest nie tylko energooszczędny, ale i zdrowy oraz komfortowy (brak przeciągów, filtracja powietrza z kurzu i alergenów). Już na etapie projektu trzeba przewidzieć miejsce na kanały wentylacyjne, centralę rekuperatora (np. w pom. technicznym lub na strychu) oraz zaplanować trasę kanałów tak, by docierały do wszystkich pomieszczeń. Dobrze jest też pamiętać o wyciszeniu (tłumiki na kanałach), aby system działał cicho.

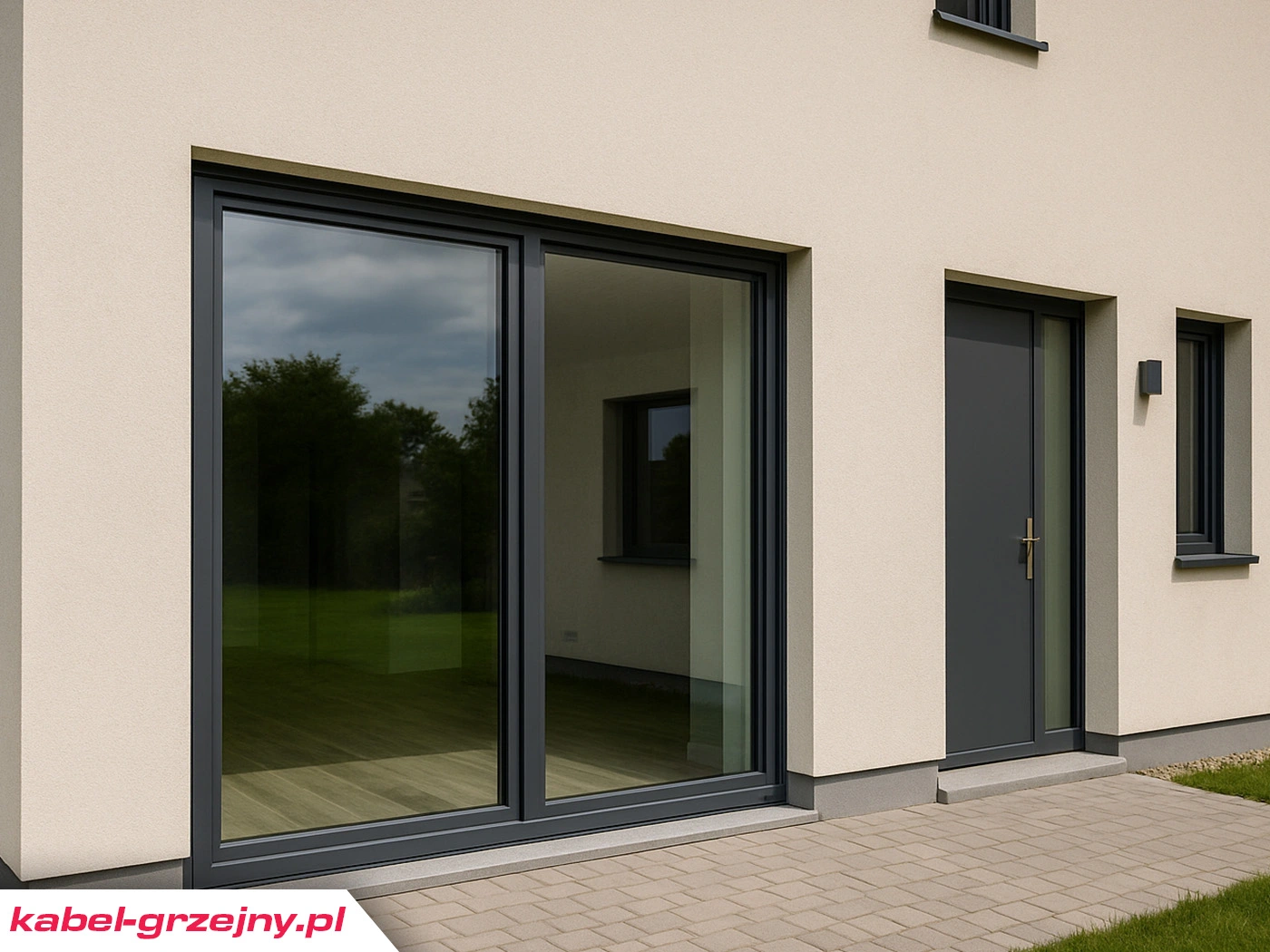

Okna i drzwi – ciepłe przegrody i ochrona przed przegrzewaniem

Okna i drzwi zewnętrzne to najsłabsze termicznie punkty każdej bryły – nawet najlepsze okno ma gorszą izolacyjność niż ściana. Dlatego w domu pasywnym poświęca się im wiele uwagi, by z jednej strony minimalizować straty ciepła, a z drugiej maksymalizować zyski słoneczne i zapewnić światło dzienne.

Parametry okien: Dla budynku pasywnego zaleca się okna o współczynniku Uw (całe okno) ≤ 0,8 W/m²K. Oznacza to zazwyczaj pakiety trzyszybowe (potrójne szyby) wypełnione gazem szlachetnym, z powłokami niskoemisyjnymi, oraz ramy okienne o podwyższonej izolacyjności (wielokomorowe profile z przekładkami termicznymi, czasem dodatkowo ocieplane wkładami). Same szyby w takich oknach potrafią mieć Ug ~0,5 – 0,6 W/m²K, a ramy <1 W/m²K, co daje uśrednione Uw poniżej 0,8. Tego typu okna pasywne nie tylko ograniczają ucieczkę ciepła, ale też często mają wysoki współczynnik gromadzenia energii słonecznej g (przepuszczają sporo energii słonecznej do wnętrza). Dzięki temu zimą działają jak kolektory słoneczne – wpuszczają ciepło.

Rozmieszczenie okien: Jak wspomniano wcześniej, najwięcej i największe okna planujemy od południa. Tam ich zalety przewyższają wady – w dzień zyskujemy ciepło i światło, a dobrą izolacją ograniczamy straty. Od północy okien powinno być jak najmniej (tylko niezbędne, małe), bo tam dawałyby tylko straty bez zysków. Wschód i zachód – tutaj słońce świeci nisko rano lub po południu, więc okna tam mogą powodować nagrzewanie w lecie. Dlatego jeśli mamy okna wschodnie/zachodnie, warto pomyśleć o ich zacienieniu (np. rolety, markizy). Ogólnie w projekcie pasywnym unika się niepotrzebnie dużych przeszkleń ponad faktyczne potrzeby doświetlenia czy widoku – efektowne całe ściany szklane są piękne, ale trudniejsze do zabezpieczenia przed stratami i przegrzewaniem. Jeśli chcemy duże przeszklenia, to właśnie tylko od południa i koniecznie z dobrą ochroną przeciwsłoneczną.

Osłony przeciwsłoneczne: Dom idealny to taki, który zimą łapie słońce, a latem się przed nim broni. Jak to osiągnąć? Poprzez zaprojektowanie odpowiednich osłon:

Wysunięte okapy dachowe lub markizy – nad oknami południowymi świetnie sprawdzi się balkon lub okap dachowy wystający na tyle, by latem (gdy słońce jest wysoko) rzucać cień na okno, a zimą (gdy słońce jest nisko) nie zasłaniać go. To naturalny „sezonowy” mechanizm.
Rolety zewnętrzne i żaluzje fasadowe – instalowane na oknach pozwalają regulować ilość słońca wpadającego do środka. W upały można je opuścić, zapobiegając nagrzewaniu pomieszczeń. Rolety dodatkowo poprawiają izolacyjność okna nocą (tworzą poduszkę powietrzną), co zimą też jest plusem. Nowoczesne żaluzje fasadowe umożliwiają sterowanie kątem lameli, wpuszczając światło dzienne, ale odbijając bezpośrednie promienie.
Pergole i nasadzenia – planując ogród, można przewidzieć pergolę obsadzoną np. winoroślą od południa czy zachodu. Latem bujna zieleń da cień, a zimą gdy liście opadną – słońce swobodnie dojdzie do okien. Podobnie drzewa liściaste: latem chronią, zimą przepuszczają słońce. To naturalny, ekologiczny sposób na komfort termiczny.

Drzwi zewnętrzne: Nie można zapominać o drzwiach wejściowych i tarasowych. One również powinny mieć bardzo dobrą izolacyjność (Ud poniżej 1,0 W/m²K, a najlepiej zbliżoną do 0,6). W praktyce oznacza to drzwi ocieplane grubą warstwą termoizolacji, często drzwi pasywne mają aluminiowe profile z przekładkami termicznymi lub są to drzwi stalowe z pianką poliuretanową w środku, a nawet drzwi z drewna warstwowego z dociepleniem. Ważny jest próg drzwiowy – powinien być termoizolowany (np. z wkładką z kompozytu), by nie tworzyć mostka. Drzwi muszą mieć także dobre uszczelki przeciwwietrzne, by nie wpuszczały zimnego powietrza. W projekcie pasywnym często stosuje się wiatrołap (przedsionek) – czyli podwójne drzwi: zewnętrzne i wewnętrzne, oddzielone małym pomieszczeniem. Taki bufor powietrzny zapobiega wychładzaniu domu przy każdym otwarciu drzwi wejściowych. Warto go zaplanować, bo zdecydowanie poprawia to efektywność energetyczną. Jeśli chodzi o drzwi balkonowe/tarasowe – najlepiej sprawdzają się systemy podnoszono-przesuwne (HS), które w pasywnych wersjach też osiągają Uw ~0,8 W/m²K, a dają duże przeszklenia bez mostków (mają ciepłe progi i ramy).

Montaż okien i drzwi: Nawet najlepsze okno źle zamontowane będzie miejscem strat. Dlatego projekt powinien przewidywać tzw. ciepły montaż okien. Polega on na osadzeniu okna w warstwie ocieplenia (czyli nie głęboko w mury, które mogą wychładzać ramę, ale wysunięte na konsolach w izolacji), oraz uszczelnienie po obwodzie specjalnymi taśmami paroszczelnymi/paro-przepuszczalnymi. Taki montaż eliminuje szczeliny, przez które mogłoby wiać, i zapewnia ciągłość izolacji między oknem a ścianą. Warto powierzyć to doświadczonym ekipom, bo to newralgiczny punkt. Pod oknem powinna znaleźć się ciepła listwa podparapetowa (styrodur). Wszystko to są detale, które zapobiegają powstawaniu mostków cieplnych wokół okien i drzwi (o mostkach więcej w innym punkcie, ale już tu widać, że okna/drzwi są krytyczne).

Reasumując, okna i drzwi w domu pasywnym muszą być „ciepłe” i mądrze rozmieszczone. Duże przeszklenia tylko tam, gdzie ich potrzebujemy i gdzie przyniosą korzyść (południe), wszędzie indziej minimalizm. Koniecznie planujemy efektywne osłony przeciwsłoneczne, by latem dom nie zamienił się w szklarnię – bo przecież chcemy oszczędzać również na chłodzeniu klimatyzacją. Dobre okna wpuszczą zimą darmowe ciepło, a zatrzymają to, które jest w środku. W połączeniu z rekuperacją i ogrzewaniem podłogowym stworzą szczelny, przytulny „termos” z panoramicznym widokiem tam, gdzie to najbardziej potrzebne.

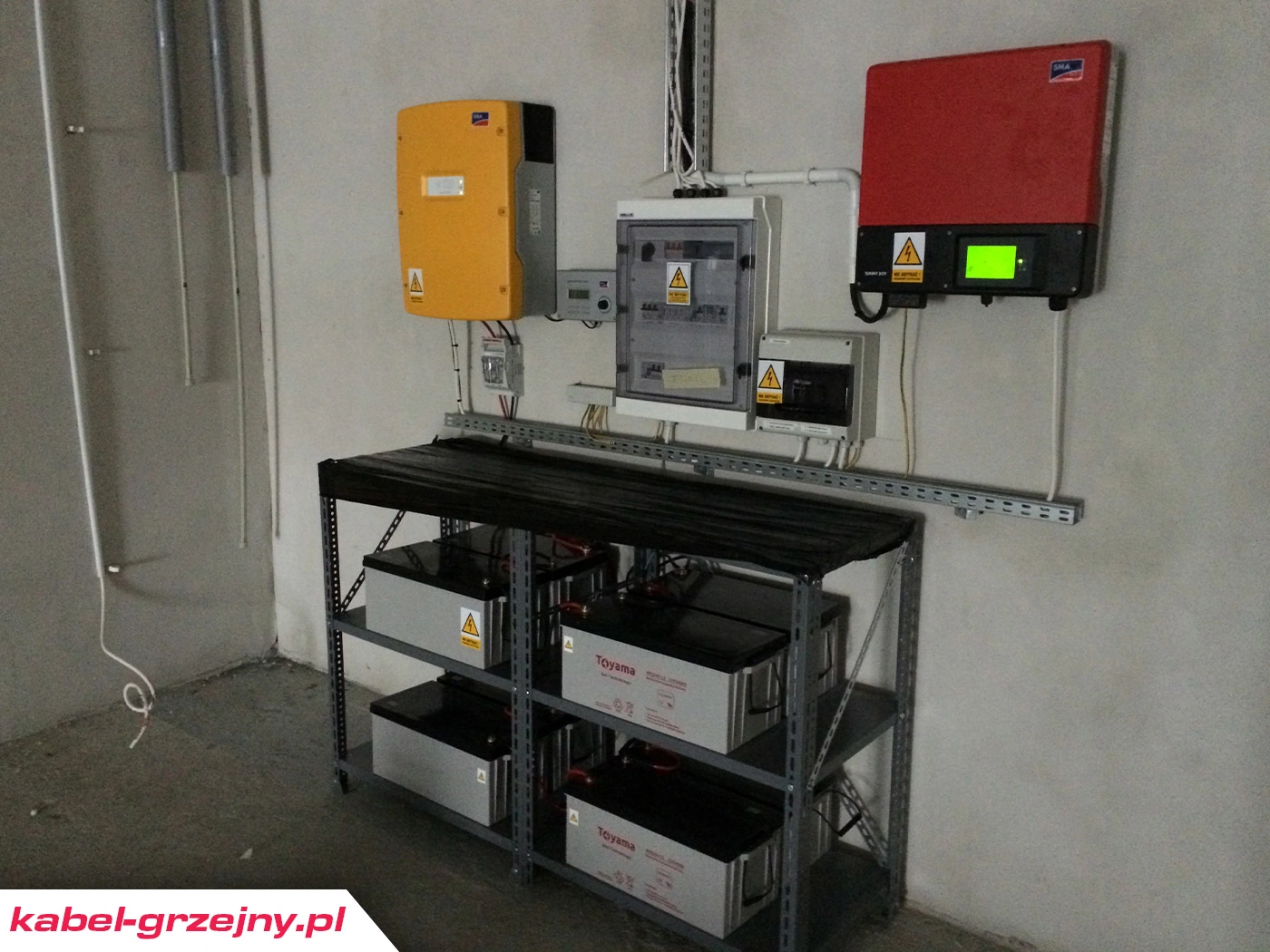

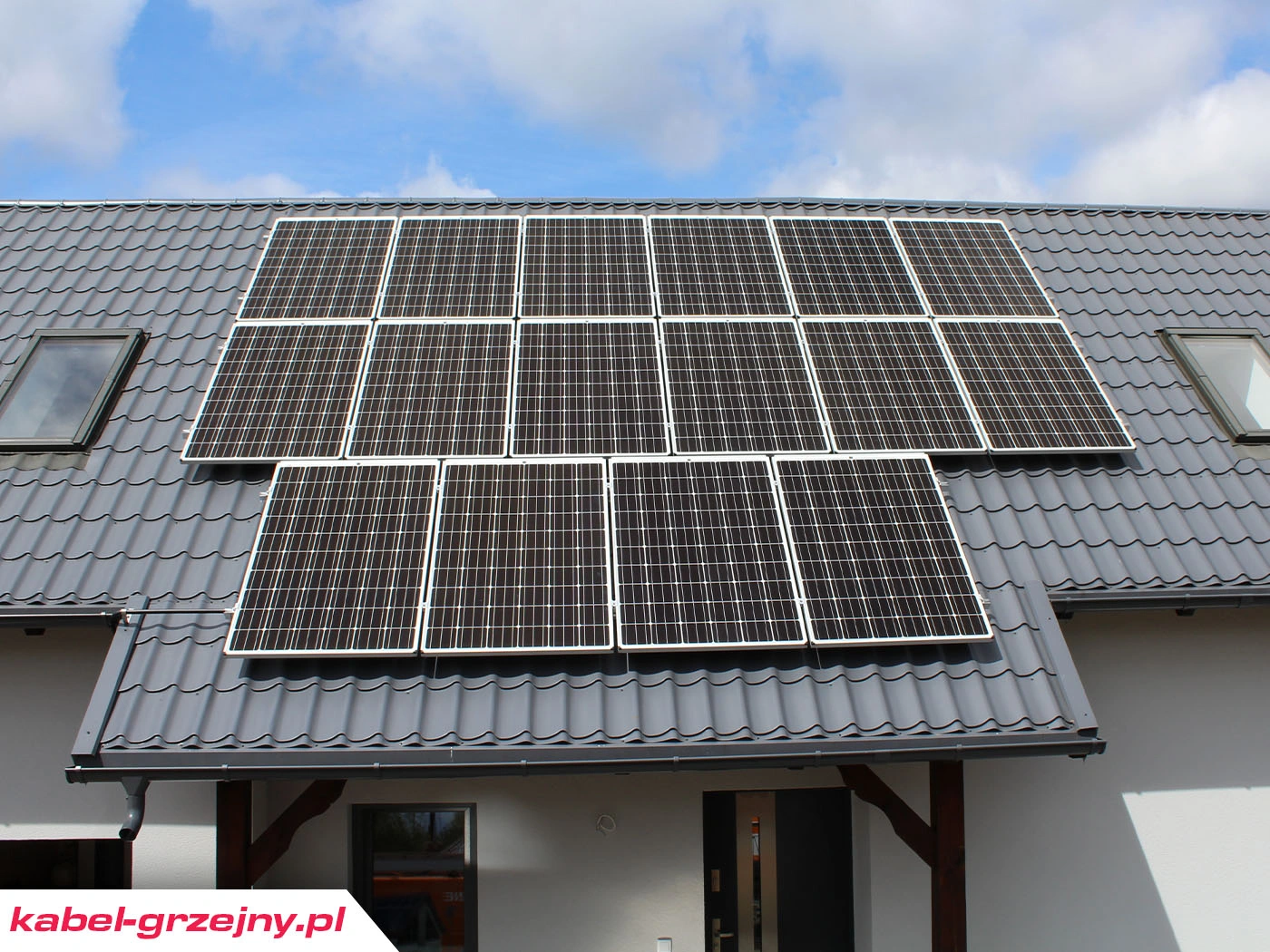

Instalacja fotowoltaiczna i magazynowanie energii – zasilanie ogrzewania prądem ze słońca

Skoro planujemy ogrzewanie elektryczne, warto pomyśleć, skąd ten prąd będzie pochodził. Instalacja fotowoltaiczna (PV) to zespół paneli słonecznych montowanych zwykle na dachu, które przetwarzają energię promieniowania słonecznego na elektryczność. W nowoczesnym domu pasywnym fotowoltaika jest wręcz naturalnym uzupełnieniem – pozwala znacząco obniżyć (a nawet wyzerować) rachunki za prąd, zasilając ogrzewanie i inne urządzenia energią odnawialną. Już na etapie projektu budynku warto przewidzieć miejsce i warunki dla PV: odpowiednio duża połać dachu skierowana na południe (lub ewentualnie południowy wschód/zachód), o nachyleniu ~30 – 45°, niezacieniona. Dzięki temu panele dadzą maksymalny uzysk energii.

Dobór mocy instalacji PV: to, jak dużą instalację założyć, zależy od przewidywanego zużycia prądu przez dom. Dom pasywny ma małe potrzeby ogrzewania – np. jeśli zapotrzebowanie na ciepło wynosi 15 kWh/m² rocznie, to dla domu 150 m² jest to 2250 kWh na rok na ogrzewanie. Do tego dochodzi energia na działanie wentylacji, oświetlenie, sprzęty AGD/RTV, ciepłą wodę użytkową (którą również często ogrzewa się prądem w takich domach). Sumaryczne zużycie energii elektrycznej nowoczesnego domu pasywnego może wynieść np. 6 – 10 tys. kWh rocznie. Aby taką ilość wyprodukować, trzeba zainstalować odpowiednią moc paneli. W polskich warunkach przyjmuje się, że 1 kW mocy paneli PV produkuje około 900 – 1000 kWh energii rocznie (przy dobrym usytuowaniu). Zatem instalacja o mocy np. 8 kW generuje około 8000 kWh rocznie. To prawdopodobnie zaspokoi cały dom (w skali roku). Popularnym rozwiązaniem jest instalacja rzędu 5–10 kWp dla domu jednorodzinnego. Jeśli planujemy też ładowanie samochodu elektrycznego z paneli, to moc może być większa. Już na etapie projektu domu można zaplanować potrzebną powierzchnię dachu – 1 kW to około 2,5 paneli standardowej wielkości (jeden panel ~1,7 m²). Dla 8 kW potrzebujemy około 20 paneli, czyli ok. 34 m² powierzchni dachu. Dach dwuspadowy na domku zwykle to spokojnie pomieści, o ile nie ma lukarn czy kominów cieniujących – kolejny powód, by dach był prosty.

Magazynowanie energii: Fotowoltaika ma taką właściwość, że produkuje energię głównie w dzień i to latem dużo więcej niż zimą. Ogrzewanie zaś potrzebne jest głównie zimą i nierzadko wieczorami czy nocą. Jak to zgrać? Są dwa podejścia: magazynowanie w sieci (net-metering lub net-billing) albo magazynowanie w akumulatorach (bateryjne). W Polsce system rozliczeń energii pozwala oddawać nadwyżki latem do sieci i odebrać część z nich zimą (obecnie w formie sprzedaży i odkupu po cenach godzinowych – net-billing). W praktyce dobrze przewymiarowana instalacja PV latem generuje kredyt, który finansuje zakup prądu zimą, gdy panelom trudniej. Jeśli jednak chcemy większej niezależności, można zainwestować w domowy magazyn energii (baterie). Akumulatory litowo-jonowe o pojemności np. 5 – 15 kWh potrafią zmagazynować nadwyżki z dnia, by ogrzewanie mogło korzystać z własnej energii wieczorem czy w nocy. Przykładowo: słoneczny zimowy dzień – panele produkują w południe energię, która może zasilić ogrzewanie podłogowe, podgrzewając podłogę bardziej w tych godzinach (tzw. ładowanie cieplne budynku), a resztę magazynujemy w akumulatorach i wykorzystujemy wieczorem do dogrzania lub ogólnego zasilania domu. W nocy, gdy panele nie pracują, możemy również korzystać z tańszej taryfy nocnej – jest to pewna alternatywa lub uzupełnienie magazynu energii: magazyn ciepła w masywnej, nagrzanej wylewce podłogowej oraz ewentualnie magazyn akumulatorowy na prąd.

Integracja PV z ogrzewaniem: Nowoczesne systemy mogą inteligentnie zarządzać przepływem energii. Przykładowo, sterownik domu może zwiększyć trochę temperaturę podłogi w ciągu dnia, gdy jest produkcja PV (żeby wykorzystać darmowy prąd), a obniżyć zapotrzebowanie, gdy jest pochmurno i prąd z sieci drogi. Jeśli mamy baterię, sterownik decyduje, czy energia z paneli idzie bezpośrednio na ogrzewanie, czy najpierw ładuje akumulator. Ważne jest, by falownik fotowoltaiczny i ewentualnie system zarządzania energią były dostosowane do współpracy z dużymi odbiornikami, takimi jak ogrzewanie podłogowe. Często po prostu nastawia się priorytety: najpierw energia z PV na bieżące potrzeby domu (oświetlenie, urządzenia), potem na ogrzewanie i bojler ciepłej wody, a nadwyżka do akumulatora lub sieci.

Z punktu widzenia projektu architektonicznego należy uwzględnić miejsce na falownik i baterie (np. w pomieszczeniu technicznym lub garażu). Baterie wymagają wentylacji i stabilnej temperatury, więc raczej wewnątrz budynku. Sam falownik (przemiennik DC/AC) generuje lekki szum, więc dobrze jak jest w oddzielnym pomieszczeniu. Ponadto już przy projekcie dachu warto przewidzieć przepusty dachowe dla kabli z paneli oraz unikać elementów przeszkadzających (okna dachowe, kominy) od południa.

Efektem dobrze dobranej fotowoltaiki będzie to, że dom pasywny stanie się niemal bezkosztowy w utrzymaniu – ogrzewanie podłogowe zasilone słońcem sprawi, że rachunki za ogrzewanie mogą wynosić symboliczne kwoty. Co więcej, korzystamy z czystej energii, nie emitujemy zanieczyszczeń (żadnego dymu z kominów, bo i komina nie potrzebujemy). To duża zaleta takiego połączenia technologii.

Systemy inteligentnego sterowania – harmonogramy, czujniki, zdalne zarządzanie

Inteligentny dom to już nie luksus, a często standard w nowo projektowanych energooszczędnych budynkach. Chodzi o różnego rodzaju systemy i automatyczne urządzenia, które pomagają zarządzać ogrzewaniem, wentylacją, oświetleniem czy osłonami w sposób optymalny i wygodny dla mieszkańców. W kontekście naszego domu pasywnego z ogrzewaniem elektrycznym w podłodze, inteligentne sterowanie może znacznie podnieść efektywność i komfort.

Programowanie ogrzewania – harmonogramy: Jak wspomniano, każdy pokój (strefa) ma swój termostat. Nowoczesne termostaty są zwykle programowalne – można ustawić, by w danych godzinach utrzymywały różne temperatury. Tę funkcję zdecydowanie warto wykorzystać. Dla przykładu:

W dzień roboczy, gdy dom stoi pusty, nie ma sensu utrzymywać pełnych 21°C we wszystkich pomieszczeniach. System może obniżyć temperaturę do np. 17 – 18°C w czasie naszej nieobecności (tryb ekonomiczny), a podnieść z powrotem na 21°C tuż przed naszym powrotem (tryb komfortowy).
W nocy w sypialniach wiele osób woli chłodniejsze powietrze (np. 18°C), więc tam można zaprogramować obniżenie po północy, a w salonie, z którego nocą nie korzystamy, temperatura może jeszcze bardziej spaść w tym czasie. Nad ranem odwrotnie – sypialnie mogą się lekko dogrzać przed pobudką, salon może pozostać chłodniejszy aż do popołudnia itp.
W weekendy czy inne okresy harmonogram może być inny (np. w sobotę rano jednak grzejemy salon wcześniej, bo jesteśmy w domu).

Takie harmonogramy ogrzewania pozwalają zaoszczędzić sporo energii bez pogorszenia komfortu – ogrzewamy tylko wtedy i tam, gdzie trzeba. Ważne jest, że przy ogrzewaniu podłogowym elektrycznym, które ma małą bezwładność, te zmiany są dość szybkie. Podłoga się ochładza i nagrzewa w ciągu kilkunastu-kilkudziesięciu minut, a nie kilku godzin jak w przypadku wodnego systemu. Więc system może reagować dynamicznie na tryb dzień/noc.

Czujniki i automatyczne reakcje: Poza zegarem, system sterowania może wykorzystywać różne czujniki, aby automatycznie sterować ogrzewaniem i innymi urządzeniami:

Czujnik temperatury zewnętrznej – może służyć do tzw. sterowania pogodowego lub przynajmniej do podglądu sytuacji. Jeśli na zewnątrz jest duży mróz, system może zawczasu podnieść odrobinę moc grzania, by nie dopuścić do wychłodzenia. W słoneczny dzień z kolei może wiedzieć, że słońce dogrzeje dom, więc ogrzewanie może mniej pracować. Bardziej zaawansowane sterowniki korzystają nawet z prognozy pogody z internetu, by wyprzedzić zmiany (np. wiedzą, że jutro będzie cieplej, to dziś nie przegrzewają niepotrzebnie).
Czujniki obecności (ruchu) – stosowane często w alarmach lub oświetleniu, mogą być też wykorzystane do ogrzewania. Np. gdy system wykryje, że nikogo nie ma w domu (alarm uzbrojony, brak ruchu, drzwi zamknięte), to automatycznie przełącza ogrzewanie w tryb ekonomiczny, nawet jeśli to nietypowa godzina. Gdy domownicy wracają – czujniki to odnotują i przywrócą komfort. To taka automatyka samoucząca się stylu życia.
Czujniki okienne/drzwiowe – małe kontaktrony montowane na oknach mogą komunikować się z systemem ogrzewania: jeśli okno zostaje otwarte (np. wietrzymy pokój), to ogrzewanie w tym pomieszczeniu chwilowo się wyłącza, aby nie marnować energii na grzanie „pod chmurkę”. Gdy okno się zamknie, po kilku minutach ogrzewanie wraca do normy. To bardzo praktyczna funkcja, dostępna już nawet w średniej klasy termostatach (czasem po prostu jako funkcja wykrywania szybkiego spadku temperatury).
Sterowanie wentylacją i innymi systemami – inteligentny dom integruje różne instalacje. Przykładowo, czujniki CO2 lub wilgotności mogą sterować intensywnością wentylacji (gdy dużo osób w domu lub dużo wilgoci, rekuperator zwiększa obroty). To również pośrednio wpływa na ogrzewanie – wentylacja dostarczy więcej świeżego powietrza, ale nasz system grzejny może wtedy lekko podnieść moc, by to powietrze dogrzać. Wszystko dzieje się automatycznie, użytkownik tylko oddycha i cieszy się komfortem. Podobnie rolety – czujnik nasłonecznienia może opuścić rolety w lecie, żeby nie grzać domu, a zimą np. podnieść je w słoneczny dzień, by wpuścić ciepło. Te decyzje również wpływają na pracę ogrzewania (latem może w ogóle się nie włączać dzięki temu).

Zdalne zarządzanie: Większość nowoczesnych sterowników ma opcję zdalnego dostępu przez internet (np. aplikacja na smartfonie). To daje nam pełną kontrolę z każdego miejsca. Będąc w pracy możemy podejrzeć temperatury w pokojach, zmienić nastawę, włączyć wcześniej ogrzewanie sauny czy wyłączyć coś, o czym zapomnieliśmy. Wyjeżdżając na ferie zimowe, jednym kliknięciem przełączamy dom w tryb urlopowy (niższe temperatury, tylko zabezpieczenie przed zamarznięciem), a zanim wrócimy – zdalnie aktywujemy normalne grzanie, żeby zastać ciepły dom. To ogromna wygoda, a przy okazji sposób na oszczędzanie (nie grzejemy pełną mocą, gdy nas nie ma, ale możemy szybko reagować na zmiany planów).

Integracja z fotowoltaiką i magazynem energii: System inteligentny może również czuwać nad optymalnym wykorzystaniem własnej energii. Np. mając podgląd na produkcję PV, może uruchomić pewne urządzenia (pralka, zmywarka, podgrzewanie wody czy właśnie dogrzanie podłogi) w momencie największej produkcji, żeby wykorzystać darmowy prąd. Albo odwrotnie – gdy magazyn energii ma niski poziom, system chwilowo obniży temperaturę o 1 stopień, by zaoszczędzić prąd do czasu, aż słońce znów zaświeci. Te wszystkie decyzje mogą dziać się w tle, nie absorbując użytkownika.

Trzeba przyznać, że systemy inteligentnego sterowania to temat rzeka i da się zautomatyzować prawie wszystko. W kontekście naszego domu wystarczy zapamiętać, że mądre sterowanie ogrzewaniem i wentylacją potrafi zaoszczędzić nawet kilkanaście procent energii. Dodatkowo zwiększa wygodę (mniej ręcznego kręcenia termostatami) i może wydłużyć żywotność urządzeń (łagodniejsze i rzadsze cykle załączania). Na etapie projektu warto więc przewidzieć przynajmniej okablowanie lub system bezprzewodowy dla takiej automatyki – np. czy wybierzemy sterowniki po Wi-Fi/ZigBee, czy system przewodowy po magistrali – to trzeba zaplanować zawczasu. Można też od razu wybrać kompletny system smart home dostarczany przez firmę (są firmy specjalizujące się w automatyce budynkowej), lub budować system stopniowo. Ważne, by urządzenia (termostaty, rekuperator, inwerter PV, rolety itd.) miały możliwość komunikacji (przez internet lub dedykowany protokół), wtedy integracja jest wykonalna. Dla użytkownika finalnie idealnie jest mieć jedną aplikację lub panel, gdzie widzi wszystko: temperatury w pokojach, stan ogrzewania, wentylacji, produkcję PV i stan baterii. Taki „mózg domu” zadba o to, by dom pasywny był nie tylko energooszczędny, ale i intuicyjnie zarządzany.

Ograniczenie mostków cieplnych – jak zapobiegać stratom przez konstrukcję

Mostki cieplne (termiczne) to zmora energooszczędnego budownictwa. Są to miejsca w konstrukcji budynku, gdzie izolacja jest lokalnie osłabiona lub przerwana, przez co ciepło „ucieka” szybciej niż przez resztę przegrody. Można je sobie wyobrazić jak dziury w kurtce zimowej – nawet mała nieszczelność sprawi, że poczujemy chłód. W domu pasywnym dąży się do wyeliminowania mostków cieplnych prawie w 100%, bo one potrafią zwiększyć straty ciepła i zniweczyć wysiłki włożone w grubą izolację reszty domu.

Najczęstsze mostki cieplne powstają:

W miejscach połączeń różnych elementów konstrukcji, np. styku dachu ze ścianą, połączenia ścian zewnętrznych z fundamentem, narożnikach zewnętrznych ścian, wieńcach stropów, nadprożach nad oknami/drzwiami, połączeniach balkonu z budynkiem, itp.
W miejscach, gdzie przez izolację przechodzi materiał konstrukcyjny o wyższej przewodności (np. betonowy lub stalowy element przebija warstwę ocieplenia).
W wyniku błędów wykonawczych, np. źle ułożona izolacja z przerwami, nieszczelności powietrzne przy oknach, dziury niezaizolowane po montażu instalacji.

Jak temu zaradzić? Kluczowe jest dobre zaplanowanie i wykonanie detali konstrukcyjnych. Już na etapie projektu architekt powinien rozwiązać wszystkie newralgiczne punkty, pokazując np. w przekrojach, jak poprowadzić ciągłość izolacji. Kilka podstawowych zasad:

Ciągłość izolacji: Warstwa ocieplenia domu powinna być nieprzerwana na całej powłoce budynku – jak ciepły koc okrywający całość. Jeśli zmienia się kierunek (np. ze ściany na dach), izolacja musi się stykać lub zachodzić na siebie w tym miejscu. Np. ocieplenie ściany powinno łączyć się z ociepleniem poddasza. Ocieplenie ściany fundamentowej łączy się z ociepleniem podłogi itd. Nie może być gołej przerwy, gdzie pojawi się „dziura termiczna”.
Unikanie przerw w ociepleniu: Gdzie tylko to możliwe, nie dopuszczać do sytuacji, że izolacja jest przecięta elementem konstrukcji. Klasyczny przykład: betonowy balkon wychodzący z płyty stropowej na zewnątrz – jeśli go tak zrobimy, to ta płyta działa jak „żeberko” odprowadzające ciepło z wnętrza na zewnątrz. Rozwiązanie: stosuje się specjalne łączniki termoizolacyjne (elementy z wkładką izolacyjną i zbrojeniem, które wstawia się między strop a balkon), bądź balkon wolno stojący (na własnych słupach, niezależny konstrukcyjnie od płyty domu). Wówczas ocieplenie budynku może przejść nieprzerwanie za taką wkładką lub między ścianą a konstrukcją balkonu.
Mostki geometryczne: Nawet jeśli materiał jest jednolity, sam kształt może powodować dodatkowe straty – np. narożnik domu. Na zewnętrznym narożniku powierzchnia wychładzana (zewnętrzna) jest większa niż ogrzewana (wewnętrzna), więc narożnik zawsze ucieka bardziej. Nie pozbędziemy się tego, ale można to zredukować przez dodatkową izolację w narożach (czasem projektuje się tam grubszą warstwę ocieplenia) i – wracając do poprzedniej sekcji – przez unikanie skomplikowanych kształtów z wieloma narożnikami. Im dom bardziej w kształcie prostego pudełka, tym mniej narożników.
Dobór materiałów konstrukcyjnych: Jeśli pewnych mostków nie da się uniknąć, można je zmniejszyć dobierając materiały o lepszej izolacyjności. Na przykład, zamiast zwykłych betonowych nadproży nad oknami można użyć systemowych nadproży z wkładką termoizolacyjną lub tzw. nadproży zasłoniętych (ocieplonych po montażu). Stalowe kotwy mocujące coś w elewacji można zastąpić elementami z tworzywa konstrukcyjnego lub nierdzewnymi o mniejszym przekroju (stal to świetny przewodnik, plastik znacznie słabszy). Jeśli w ścianie szkieletowej musimy dać słupki i belki – stosujemy przekładki termo między elementami, itp.
Ciepły montaż okien i drzwi: O czym już była mowa – to krytyczne miejsca. Okno osadzone w ociepleniu, uszczelnione taśmami i pianą, minimalizuje mostek. Drzwi podobnie. Gdyby okno zamontować byle jak, szczelina wokół niego byłaby jak mały ciągły mostek (zimne powietrze leci, ciepło ucieka).
Izolacja fundamentów i połączenia z ziemią: Tu często pojawia się mostek, gdy np. ława fundamentowa betonowa łączy się z murem piwnicy. Rozwiązaniem jest zastosowanie materiału izolacyjnego o niskiej nasiąkliwości (np. styrodur XPS) na całej powierzchni stykającej się z gruntem i wyciągnięcie go powyżej poziomu terenu. W domu pasywnym najlepiej, jeśli płyta fundamentowa ma zintegrowaną izolację – wtedy mostek przy podłodze praktycznie nie występuje. Przy tradycyjnych fundamentach stosuje się czasem termoizolacyjne kształtki w murze fundamentowym (specjalne pustaki z wkładką styropianową) dokładnie na styku ze ścianą parteru, by odciąć „ciągłość betonu”.
Projektowanie detali i nadzór: Projekt domu pasywnego powinien zawierać szczegółowe rysunki rozwiązań trudnych miejsc: np. przekrój przez parapet, przez wieniec stropowy, przez okno dachowe, przez attykę itp. To nie fanaberia, tylko instrukcja dla wykonawców, jak mają wykonać ocieplenie i uszczelnienie. Dobrze jest zatrudnić kierownika budowy lub inspektora, który zna się na budownictwie pasywnym i przypilnuje ekip, by faktycznie te detale zrealizowały zgodnie z projektem. Częsty błąd to „dokręcanie po swojemu”, co potem skutkuje mostkami.

Kontrola szczelności i mostków: Po wybudowaniu domu pasywnego często wykonuje się test szczelności (Blower Door Test) oraz badanie kamerą termowizyjną. Test szczelności wykrywa wszelkie nieszczelności powietrzne – a te zwykle idą w parze z mostkami (bo jak ucieka powietrze, to i ciepło). Kamera termowizyjna z kolei „widzi” temperaturę powierzchni ścian – jeśli gdzieś jest wyraźnie chłodniejsza plama, to znak, że tam ucieka ciepło (czyli jest mostek lub brak izolacji). Dzięki tym metodom można jeszcze przed wykończeniem wychwycić i naprawić ewentualne niedoróbki. W idealnym projekcie i wykonaniu jednak nie będzie co poprawiać, bo mostki zostały wykluczone na papierze i w praktyce.

Przykłady praktycznych rozwiązań ograniczających mostki:

Montaż balkonu na konsolach termoizolacyjnych lub wsparcie balkonu słupami zamiast płyty balkonowej połączonej na stałe.
Zastosowanie pasywnej płyty fundamentowej zamiast ław.
Ocieplenie cokołu budynku (części przy gruncie) styropianem ekstrudowanym i wykończenie go np. tynkiem mozaikowym – by ciągłość izolacji szła od fundamentu po ścianę.
Unikanie w projekcie nieogrzewanych przybudówek stykających się z domem (garaż, ganek) – bo one wychładzają. Lepiej oddylatować je termicznie od bryły (osobna ściana, drzwi izolowane pomiędzy).
Jeśli dom ma piwnicę, to zadbać o super ocieplenie stropu nad piwnicą i ścian piwnicy – bo piwnica to często ogromny mostek (ziemia zimna ciągnie po ścianach piwnicy i chłodzi podłogę parteru). W standardzie pasywnym najlepiej gdy brak piwnicy, ale jak jest, to traktować ją jak zewnętrze: pełna izolacja i szczelne drzwi do części mieszkalnej.
Ocieplenie wieńca i nadproży – w ścianach jednowarstwowych (gdyby ktoś chciał bez dodatkowego ocieplenia) konieczne są elementy systemowe z izolacją, ale w pasywnym i tak mamy izolację na zewnątrz, więc po prostu trzeba owinąć również wieniec stropowy i np. dać klin ocieplenia w narożach, by zachować ciągłość.

Trochę tych punktów jest, ale generalnie sprowadza się to do dewizy: ciągłe ocieplenie i brak przerw. Każdy detal warto przemyśleć „czy ciepło tędy nie ucieknie?”. Jeśli tak – poprawić projekt. Inwestycja w eliminację mostków się opłaca, bo straty ciepła przez nie mogą sięgać 20 – 30% w źle zaprojektowanym domu, a dodatkowo tam gdzie jest zimno w ścianie, może się skraplać wilgoć i pleśń (np. przy mostkach w narożnikach bywa grzyb). W domu pasywnym nie chcemy takich niespodzianek, więc przykładamy do tego dużą wagę.

Błędy, których należy unikać przy projektowaniu takiego domu

Projektowanie domu pasywnego pod ogrzewanie podłogowe wymaga holistycznego podejścia – wszystkie opisane wyżej elementy muszą ze sobą współgrać. Niestety, w praktyce łatwo popełnić błędy, które obniżą efektywność budynku. Oto najczęstsze błędy projektowe, których należy unikać:

Złe usytuowanie domu względem słońca: Pominięcie analizy stron świata może sprawić, że dom będzie zacieniony (np. przez inne budynki lub przez złe posadowienie na działce). Efekt to stracone darmowe zyski ciepła zimą. Unikajmy sytuacji, gdzie największe okna są na północy lub gdzie południowa fasada jest zasłonięta – dom pasywny w cieniu nie spełni swojej roli.
Rozczłonkowana, skomplikowana bryła: Wszelkie udziwnienia architektoniczne mogą cieszyć oko, ale niestety pogarszają bilans cieplny. Zbędne załamania ścian, wystające wykusze, wieże, nieregularny rzut – to wszystko generuje mostki i dodatkową powierzchnię strat. Taki projekt może wyglądać efektownie, lecz energetycznie będzie słabszy. W pasywnym domu prostota formy to priorytet.
Niewystarczająca izolacja przegród: Zdarza się, że dla oszczędności na materiale inwestor/projektant kusi się na cieńsze ocieplenie niż zalecane. Np. daje 15 cm styropianu zamiast 25 cm, „bo norma przecież spełniona”. To poważny błąd – owszem, dom wciąż będzie energooszczędny, ale już nie pasywny. Każdy centymetr izolacji to mniejsze rachunki później, nie warto oszczędzać na grubości ocieplenia czy jakości materiału. Podobnie z dachem: jedna warstwa wełny to za mało, trzeba położyć tyle, ile potrzeba do osiągnięcia parametru U ~0,1. Nie można tu iść na kompromisy.
Błędy przy oknach i drzwiach: Wybór okien o słabych parametrach (np. dwuszybowych o Uw=1,3) to droga do strat ciepła. Równie źle, jeśli nawet dobre okna zamontuje się źle – z mostkami i nieszczelnościami. Kolejna rzecz to nadmierne przeszklenie – np. cała ściana zachodnia w szkle bez żaluzji może latem przegrzewać dom tak, że trzeba będzie montować klimatyzację (czyli dodatkowy koszt energii). Trzeba unikać takiego scenariusza przez przemyślany dobór okien, ich wielkości i wyposażenie w osłony. Nie wolno też zapomnieć o drzwiach: niektóre projekty bagatelizują ten element, a nieszczelne czy nieocieplone drzwi wejściowe będą ciągle wpuszczać zimno do środka.
Mostki cieplne pozostawione bez rozwiązania: Czasem projektant albo wykonawca nie przywiązuje wagi do detali, myśląc „jakoś to będzie – trochę ciepła ucieknie, trudno”. W domu pasywnym taka filozofia zemści się. Typowe błędy to np.: balkon w formie płyty bez termicznego odcięcia, garaż połączony z domem bez dodatkowej izolacji, brak ocieplenia cokołu i fundamentu, niewłaściwie zaizolowane nadproża i wieńce (żelbet „goły” przy ścianie). Każdy z tych błędów tworzy miejsca wyziębienia, które nie tylko zwiększą koszty ogrzewania, ale mogą powodować kondensację wilgoci i pleśń. Unikniemy tego, jeśli szczegóły projektu zostaną dopracowane, a ekipy budowlane będą ich przestrzegać.
Rezygnacja z wentylacji mechanicznej (rekuperacji): Czasem inwestorzy kuszeni oszczędnością mówią „to może bez rekuperatora, otworzymy okno jak trzeba”. W domu pasywnym to dyskwalifikuje budynek z miana pasywnego. Naturalna wentylacja oznacza ciągłe wychładzanie domu lub – jeśli okien się nie otworzy – zaduch i wilgoć. Rekuperacja to nie opcja, a konieczność. Jej brak byłby jednym z największych błędów, bo dom traciłby ciepło w niekontrolowany sposób. Pamiętajmy: tylko wentylacja z odzyskiem ciepła zapewni świeże powietrze bez marnowania energii.
Nieprzemyślany system ogrzewania i sterowania: Choć ogrzewanie podłogowe elektryczne jest proste, to można zepsuć jego działanie przez zły projekt elektryki lub sterowania. Błędem byłoby np. podłączenie wszystkich mat grzejnych pod jeden termostat – wtedy nie da się regulować temperatury w poszczególnych pokojach, co skończy się przegrzewaniem jednych, a niedogrzaniem innych albo marnowaniem prądu. Innym błędem może być brak wystarczającej mocy przyłączeniowej – jeśli nie zapewnimy odpowiedniego zasilania, będzie problem z jednoczesnym grzaniem całego domu. Unikniemy tego, planując odpowiednio strefy i sprawdzając bilans mocy. Warto też nie żałować na dobre, programowalne termostaty – ręczne włączanie/wyłączanie ogrzewania „na oko” byłoby uciążliwe i mniej efektywne.
Brak uwzględnienia PV od początku: Jeśli wiemy, że chcemy fotowoltaikę, uwzględnijmy to w projekcie. Błędem jest zaprojektowanie np. dachu zacienionego lukarnami albo kominem po południowej stronie – potem nie ma gdzie dać paneli. Albo postawienie domu tak, że idealna połać dachu patrzy na północ (czasem wynik obrotu domu na działce). To niweczy potencjał PV. Unikamy tego błędu, orientując dach pod PV i zostawiając na nim miejsce.
Estetyka kosztem efektywności: Niektóre błędy wynikają z przedkładania wyglądu nad funkcję. Przykład – duże okna dachowe w projekcie bo ładnie na poddaszu, ale energetycznie słabo (choć nowoczesne okna dachowe już mogą być pasywne, to każde przebicie dachu to trudność). Albo klient upiera się na wkomponowany garaż w bryle domu – architektonicznie zgrabnie, ale energetycznie garaż wychłodzi dom (garażowe wrota są słabo izolowane, więc granicząca ściana traci ciepło). W domu pasywnym często rekomenduje się garaż wolnostojący lub odseparowany termicznie. Warto przekonywać się argumentami technicznymi, żeby nie popełnić błędu „bo tak mi się podoba”. Możliwe, że da się znaleźć rozwiązanie kompromisowe (np. garaż osobno połączony łącznikiem, okno dachowe jedno małe zamiast pięciu dużych, itp.).

Lista błędów mogłaby być jeszcze dłuższa, ale te powyższe są najistotniejsze. Wszystkie sprowadzają się do jednego: niedopilnowania zasad pasywnych przy projekcie. Jeśli architekt i inwestor trzymają się wytycznych (orientacja, kompaktowy kształt, super izolacja, brak mostków, rekuperacja, dobre okna), to ryzyko błędów jest minimalne. Z kolei każde odstępstwo „bo oszczędzimy na tym etapie” grozi dużo wyższymi kosztami później – czy to kosztami ogrzewania, czy kosztami napraw (np. pleśń do usunięcia, docieplanie po fakcie). Dlatego najlepszą radą jest: zatrudnijmy doświadczonego projektanta od domów pasywnych i nie bójmy się inwestować w jakość na etapie budowy. Taki dom odwdzięczy się latami niskich rachunków i znakomitym komfortem.

Podsumowując: Zaprojektowanie domu pasywnego i energooszczędnego pod elektryczne ogrzewanie podłogowe wymaga uwzględnienia wielu czynników – od układu działki po detale izolacji. Kluczowe jest, by wszystkie elementy – lokalizacja, bryła, przegrody, okna, wentylacja, ogrzewanie, fotowoltaika i automatyka – tworzyły spójny system. Taki dom będzie niemal sam się ogrzewał energią słońca i wewnętrznymi zyskami, a gdy potrzebne dogrzanie – wydajne kable grzejne w podłodze dostarczą brakujące ciepło precyzyjnie tam, gdzie trzeba. Dzięki rekuperacji nie tracimy tej energii, a fotowoltaika zapewni własny prąd do ogrzewania. Unikając typowych błędów i stosując opisane technologie, osiągniemy budynek o minimalnym zużyciu energii, maksymalnym komforcie mieszkańców i przyjazny dla środowiska. Dom pasywny z elektrycznym ogrzewaniem podłogowym to inwestycja w przyszłość – trochę więcej trudu na etapie projektu, za to później ogromna satysfakcja z bezproblemowej, taniej eksploatacji przez długie lata. Powodzenia w realizacji takiego domu marzeń!
