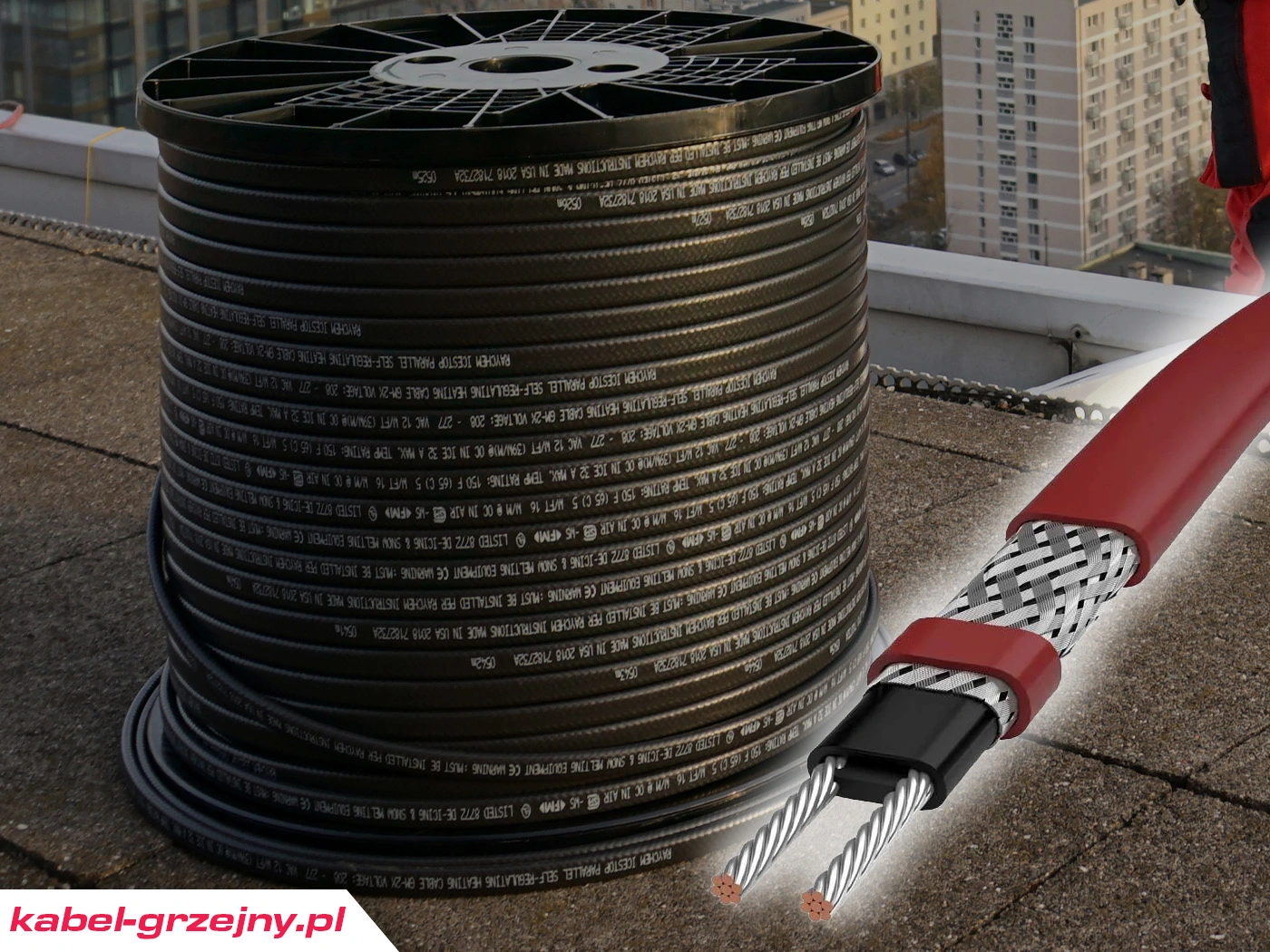

Kable grzejne samoregulujące są kluczowym elementem systemów grzewczych, szczególnie w instalacjach przeciwzamarzaniowych oraz w ogrzewaniu rurociągów i dachów. Ich unikalna właściwość polega na automatycznej regulacji wydzielania ciepła w zależności od temperatury otoczenia, co czyni je efektywnymi energetycznie. Aby zapewnić ich poprawne działanie, ważne jest regularne sprawdzanie stanu technicznego przewodów. W niniejszym artykule przedstawiamy, jak prawidłowo zmierzyć kabel grzejny samoregulujący.
1. Wymagane narzędzia
Przed przystąpieniem do pomiarów należy przygotować odpowiednie narzędzia:
- Multimetr (miernik uniwersalny).
- Miernik rezystancji izolacji > 1000 V DC(megohmmierz).
- Termometr kontaktowy lub termometr do pomiaru temperatury otoczenia.
- Dokumentacja techniczna przewodu.
2. Pomiar rezystancji izolacji
Pomiar rezystancji kabla grzejnego samoregulującego bez uwzględnienia temperatury otoczenia może być niewystarczające, ponieważ rezystancja takiego kabla zmienia się w zależności od temperatury. Dlatego ważne jest, aby jednocześnie mierzyć temperaturę otoczenia podczas pomiaru rezystancji. Aby dokładnie oceniać stan kabla grzejnego samoregulującego i porównywać wyniki w przyszłości, konieczne jest jednoczesne mierzenie rezystancji kabla i temperatury otoczenia.
Postępuj zgodnie z poniższymi krokami:
- Wyłączenie zasilania: Upewnij się, że przewód jest odłączony od źródła zasilania.
- Przygotowanie przewodu: Odizoluj końce kable, aby uzyskać dostęp do przewodów miedzianych.
- Ustawienie multimetru: Ustaw multimetr na pomiar rezystancji (Ω).
- Pomiary rezystancji: Podłącz końcówki multimetru do przewodów miedzianych. Odczytaj wartość rezystancji.
- Pomiary temperatury: Użyj termometru kontaktowego lub innego odpowiedniego termometru do zmierzenia temperatury otoczenia w pobliżu kabla grzejnego.
- Zapis wyników: Zanotuj wartość rezystancji i odpowiadającą jej temperaturę otoczenia.
3. Test izolacji
Następnym krokiem jest sprawdzenie izolacji kabla grzejnego:
- Ustawienie miernika izolacji: Ustaw miernik izolacji na odpowiednie napięcie testowe na min. 1000 V DV.
- Podłączenie miernika: Jedną końcówkę miernika podłącz do przewodu miedzianego, a drugą do ekranu lub osłony przewodu.
- Pomiary: Przeprowadź test trwający minimum 60 sekund i odczytaj wartość rezystancji izolacji. Prawidłowa wartość rezystancji izolacji powinna wynosić co najmniej 20 MΩ. Niska rezystancja izolacji może wskazywać na uszkodzenie izolacji kabli.
4. Sprawdzenie samoregulacji
Aby upewnić się, że przewód grzejny prawidłowo reaguje na zmiany temperatury, można przeprowadzić test samoregulacji:
- Podłączenie zasilania: Tymczasowo podłącz kabel grzejny do zasilania.
- Pomiar prądu: Użyj multimetru w trybie pomiaru prądu (A) i zmierz natężenie prądu płynącego przez kabel.
- Obserwacja zmian: Ogrzewaj i chłodź odcinek kabla, obserwując zmiany natężenia prądu. W miarę wzrostu temperatury otoczenia, prąd powinien się zmniejszać, a przy spadku temperatury zwiększać.
- Termometr kontaktowy: Opcjonalnie, można użyć termometru kontaktowego do monitorowania temperatury przewodu podczas testu.
5. Interpretacja wyników
Porównaj wyniki pomiarów z danymi technicznymi producenta, uwzględniając wartości rezystancji przy różnych temperaturach otoczenia. Jeśli wartości rezystancji i izolacji są zgodne z normami, a kabel prawidłowo reaguje na zmiany temperatury, można uznać go za sprawny.
Podsumowanie
Regularne sprawdzanie kabli grzejnych samoregulujących jest kluczowe dla utrzymania ich efektywności i bezpieczeństwa. Poprzez wykonanie opisanych powyżej pomiarów, w tym uwzględnienie temperatury otoczenia podczas pomiaru rezystancji, można dokładniej ocenić stan kabli i zidentyfikować ewentualne problemy, co pozwoli zapobiec awariom systemu grzewczego. Pamiętaj, aby zawsze przestrzegać zasad bezpieczeństwa i korzystać z odpowiednich narzędzi pomiarowych.
