Kabel grzejny samoregulujący - czy można przedłużyć?

Samoregulujące kable grzejne zdobyły popularność w instalacjach zapobiegających zamarzaniu rur, ogrzewaniu rynien czy utrzymywaniu temperatury podłogi. Cechują się one unikalną budową: wewnątrz znajdują się dwie równoległe miedziane żyły prądowe otoczone półprzewodnikową matrycą polimerową, która pełni rolę elementu grzejnego. Całość jest osłonięta warstwą izolacji, ekranem (oplotem) pełniącym funkcję uziemienia oraz zewnętrzną powłoką ochronną. Dzięki takiej konstrukcji kabel samoregulujący automatycznie dostosowuje moc grzania do lokalnej temperatury – gdy robi się cieplej, polimer zmniejsza przepływ prądu i ogranicza grzanie, a w chłodzie zwiększa moc ogrzewania. To zapewnia bezpieczeństwo (kabel nie przegrzewa się) oraz oszczędność energii.

Wiele osób zastanawia się, czy w razie potrzeby można przedłużyć samoregulujący kabel grzejny. Odpowiedź brzmi: tak, jest to możliwe, ale tylko przy zachowaniu odpowiednich środków ostrożności i zastosowaniu właściwych metod. W przeciwieństwie do zwykłych kabli stałooporowych (o stałej mocy), które sprzedawane są w ustalonych długościach i nie wolno ich dowolnie skracać ani łączyć (zmiana długości takiego kabla mogłaby zmienić jego opór i spowodować przegrzewanie lub niedogrzanie), kable samoregulujące można przycinać i łączyć. Ich półprzewodnikowa matryca działa w zasadzie niezależnie na każdym krótkim odcinku kabla, dzięki czemu większość producentów przewiduje docinanie kabla na żądaną długość podczas montażu. Przedłużenie istniejącego już odcinka jest zatem wykonalne – w praktyce sprowadza się do dołączenia kolejnego fragmentu kabla do istniejącej instalacji.

Jednak sam fakt, że jest to technicznie możliwe, nie oznacza, że można to zrobić byle jak. Łączenie odcinków kabla grzejnego wymaga zachowania szczelności i ciągłości wszystkich warstw kabla (żył grzejnych, izolacji, ekranu) oraz odpowiedniej jakości połączeń elektrycznych. Poniżej wyjaśniamy, w jakich warunkach przedłużanie kabla samoregulującego jest dopuszczalne, jak prawidłowo wykonać taką operację, jakie niesie to potencjalne zagrożenia oraz jak wpływa na działanie samoregulacji. Wspomnimy również o specjalnych akcesoriach ułatwiających łączenie kabli grzejnych, które zapewniają bezpieczeństwo i trwałość takiego połączenia.

Warunki bezpiecznego przedłużenia kabla samoregulującego

Aby przedłużyć kabel grzejny samoregulujący w sposób bezpieczny i prawidłowy, należy spełnić kilka kluczowych warunków:

Zastosuj ten sam typ kabla: Przed łączeniem upewnij się, że do przedłużenia używasz kabla o takich samych parametrach, jak oryginalny (najlepiej identycznego modelu od tego samego producenta). Mieszanie kabli o różnej mocy jednostkowej lub napięciu zasilania może skutkować nierównomiernym grzaniem i problemami z działaniem systemu. Idealnie, dołączany odcinek powinien pochodzić z tego samego zestawu lub być dedykowanym przedłużeniem zalecanym przez producenta.
Wyłącz zasilanie i zaplanuj miejsce łączenia: Nigdy nie dokonuj żadnych prac przy kablu grzejnym pod napięciem – przed rozpoczęciem upewnij się, że obwód jest odłączony od zasilania. Zaplanuj miejsce połączenia tak, aby było łatwo dostępne do wykonania prac i późniejszej kontroli. Jeśli kabel jest zamontowany np. na rurociągu, warto wybrać do łączenia odcinek poza strefami najbardziej narażonymi na zalanie wodą czy uszkodzenia mechaniczne.
Zachowaj ciągłość ekranu i izolacji: Po fizycznym dołączeniu nowego odcinka kabel musi pozostać równie dobrze izolowany i zabezpieczony przed wilgocią, jak przedtem. Oznacza to, że każde łącze żył prądowych należy odizolować osobno, przywrócić ekran (oplot) na połączeniu oraz założyć zewnętrzną izolację na całym miejscu łączenia. Po zakończeniu prac nie może być odsłoniętych żadnych przewodzących elementów. Szczelność izolacji jest kluczowa dla bezpieczeństwa.
Używaj właściwych materiałów i narzędzi: Do łączenia przewodzących żył najlepiej wykorzystać tulejki zaciskowe (tzw. rurki łączeniowe) lub specjalne złączki dedykowane do kabli grzejnych, zamiast skręcania przewodów „na skrętkę”. Po wsunięciu żył w tulejkę należy ją zacisnąć odpowiednim narzędziem (zaciskarką) – daje to trwały i mocny kontakt, odporny na zmiany temperatury. Unikaj zwykłych kostek elektrycznych na śrubki: pod wpływem cyklicznego nagrzewania i stygnięcia śrubowe połączenia mogą się poluzować, co z czasem prowadzi do iskrzenia lub przerwy w obwodzie.
Staranne przygotowanie kabla do połączenia: Przygotowując oba końce (starego i nowego odcinka) do złączenia, ostrożnie usuń zewnętrzną izolację (na ok. kilka centymetrów) nie uszkadzając ekranu ani znajdujących się pod spodem żył. Rozpleć delikatnie ekran (metalowy oplot) z odsłoniętego fragmentu i zsuń go na boki, a następnie skręć go w formie pojedynczego „drutu” – posłuży on później do ponownego połączenia ekranu i uziemienia. Następnie usuń wewnętrzną izolację oraz odsłoń półprzewodnikową matrycę pomiędzy żyłami na odpowiedniej długości, tak aby można było oddzielić dwie miedziane żyły prądowe. Pamiętaj, że obie żyły miedziane nie mogą się ze sobą stykać – w trakcie pracy zadbaj o to, by były rozdzielone.
Prawidłowe połączenie żył i ekranu: Po przygotowaniu końców ułóż obie części kabla tak, by odpowiadające sobie elementy można było złączyć. Nałóż wcześniej odcinki rurki termokurczliwej na kabel (to ważne, bo po zaciśnięciu żył może nie być możliwości wsunięcia koszulek!). Następnie połącz ze sobą pary żył miedzianych – każdą parę wsuwając w przygotowaną tulejkę łączeniową i zaciskając. Każda żyła musi być zaizolowana oddzielnie: po zaciśnięciu można dodatkowo owinąć każde połączenie taśmą izolacyjną i nasunąć na nie wcześniej przygotowane koszulki termokurczliwe o średnicy dopasowanej do żyły. Po złączeniu żył prądowych nie zapomnij złączyć również przewodów ekranu (czyli skręconych w „drut” oplotów z obu stron) – one też muszą mieć ciągłość elektryczną, aby zapewnić skuteczne uziemienie kabla na całej długości. Ekran również należy zaizolować (np. osobnym odcinkiem koszulki termokurczliwej). Na koniec nasuń większą rurkę termokurczliwą lub nałóż warstwę taśmy izolacyjnej na cały obszar łączenia, tak aby żadna część metalowa nie była widoczna i aby woda nie mogła wniknąć do środka.
Zadbaj o prawidłowe zakończenie nowego końca kabla: Jeśli przedłużenie kabla polega na dołączeniu nowego odcinka na końcu instalacji, to po wykonaniu połączenia nowy wolny koniec kabla musi zostać prawidłowo zakończony (zaizolowany). Standardowo końcówkę samoregulującego kabla grzejnego zabezpiecza się przed zawilgoceniem i zwarciem poprzez założenie na nią kapturka termokurczliwego lub specjalnej końcówki hermetycznej. Jeżeli nie masz fabrycznego zestawu końcowego, możesz to zrobić samodzielnie: należy odizolować końcowy odcinek – rozdzielić dwie miedziane żyły i obciąć jedną z nich nieco krócej niż drugą. Następnie oba końce żył zaizolować (np. małymi koszulkami termokurczliwymi lub lakierem izolacyjnym), tak by nie miały możliwości się ze sobą zetknąć. Na tak przygotowaną końcówkę nakłada się następnie rurkę termokurczliwą obejmującą cały kabel, tworząc szczelną zaślepkę. Dzięki temu końcowe zakończenie kabla będzie wodoodporne i bezpieczne.
Kontrola połączenia: Po zakończonym łączeniu warto dokładnie skontrolować wykonane połączenie. Sprawdź, czy wszystkie warstwy izolacji zostały odtworzone i czy ekran ma ciągłość. Zaleca się zmierzenie rezystancji izolacji megomierzem (jeśli masz dostęp do takiego przyrządu) oraz sprawdzenie ciągłości żył i ekranu omomierzem. Po włączeniu zasilania obserwuj przez jakiś czas miejsce łączenia – dobrze wykonane połączenie nie powinno się nadmiernie nagrzewać ani iskrzyć. Jeśli masz wątpliwości co do jakości połączenia, nie ryzykuj – lepiej poprawić izolację teraz, niż później borykać się ze skutkami awarii.

Potencjalne zagrożenia przy niewłaściwym łączeniu

Przedłużanie kabla grzejnego samoregulującego jest operacją, którą należy wykonać starannie. Błędy w wykonaniu połączenia mogą skutkować poważnymi zagrożeniami, takimi jak:

Przedostanie się wilgoci do połączenia: Jeśli miejsce łączenia nie będzie w pełni szczelne, do wnętrza kabla może dostać się woda lub wilgoć. Ponieważ kabel zasila prąd sieciowy (230 V), nawet niewielka ilość wody może spowodować zwarcie do ekranu (uziemienia) lub, co gorsza, przebicie na zewnętrzną powierzchnię i porażenie prądem osoby dotykającej instalacji. Wilgoć sprzyja także korozji miedzianych żył, co z czasem może przerwać obwód. Dlatego tak istotne jest dokładne uszczelnienie każdej warstwy połączenia i zastosowanie odpornych na wodę materiałów (termokurcze z klejem, żele uszczelniające itp.).
Poluzowanie się połączeń i iskrzenie: Wykorzystanie niewłaściwych metod łączenia (np. skręcenie żył „na skręt” bez lutowania czy zaciskania, bądź użycie tanich kostek zaciskowych) może skutkować stopniowym poluzowaniem styków. Samoregulujące kable grzejne zmieniają swoją temperaturę podczas pracy, co oznacza cykliczne rozszerzanie i kurczenie materiałów. Słabo dokręcone lub niepewne połączenie pod wpływem takich cykli może stracić kontakt, a w efekcie zacząć iskrzyć lub nagrzewać się punktowo. Iskrzenie w izolacji grozi przepaleniem kabla, a nawet pożarem, dlatego solidność połączeń (np. poprzez zaciśnięcie tulejek lub zlutowanie i zaizolowanie każdej żyły) jest niezmiernie ważna.
Utrata ciągłości ekranu (uziemienia): Jeśli po przedłużeniu kabla nie połączymy prawidłowo ekranów obu odcinków, ciągłość uziemienia zostanie przerwana. Może to być niebezpieczne – ekran w kablu grzejnym pełni funkcję ochronną, zbierając ewentualne przebicia prądu i umożliwiając zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Przerwany ekran oznacza, że część kabla pozbawiona jest tej ochrony, co zwiększa ryzyko porażenia w razie uszkodzenia izolacji. Dlatego zawsze pamiętaj o połączeniu i uziemieniu ekranów podczas łączenia kabla.
Przekroczenie dopuszczalnej długości obwodu: Każdy system ogrzewania kablowego ma określone maksymalne długości kabli, jakie można zasilić z jednego punktu (jednego przewodu zasilającego) bez przekraczania możliwości prądowych obwodu. Kable samoregulujące co prawda ograniczają moc na odcinkach cieplejszych, ale przy niskiej temperaturze otoczenia pracują z pełną mocą nominalną, co oznacza pobór znacznego prądu. Producent zwykle podaje, jaka jest maksymalna długość takiego kabla na pojedynczym zasilaniu (zależnie od mocy kabla i zabezpieczenia nadprądowego, np. 10 A czy 16 A). Jeśli samodzielnie przedłużysz kabel znacząco, istnieje ryzyko, że łączna długość przekroczy zalecenia producenta – skutkiem może być zadziałanie zabezpieczeń (wyzwalanie wyłącznika nadprądowego lub różnicowoprądowego przy starcie systemu, gdy kabel jest zimny i pobiera najwięcej prądu) albo niedogrzewanie się dalszego odcinka z powodu spadków napięcia. Zawsze sprawdź w dokumentacji maksymalną obsługiwaną długość kabla dla danego systemu i upewnij się, że jej nie przekraczasz.
Utrata gwarancji lub certyfikacji: Jeżeli korzystasz z gotowego, fabrycznie zakończonego zestawu grzejnego (np. kabla do rynien z wtyczką i termostatem sprzedawanego jako kompletny produkt), jego producent mógł w instrukcji zastrzec, że nie wolno zmieniać długości ani samodzielnie naprawiać kabla. Takie zestawy są testowane i certyfikowane w określonej konfiguracji, a ingerencja (jak przedłużenie) może oznaczać utratę gwarancji lub ważności certyfikatów bezpieczeństwa. W razie ewentualnego pożaru lub szkody, ubezpieczyciel może zakwestionować wypłatę odszkodowania, jeśli stwierdzi nieautoryzowaną przeróbkę. Dlatego zawsze warto zapoznać się z zaleceniami producenta. Jeśli producent zabrania przedłużania kabla, lepiej kupić dłuższy gotowy zestaw lub zainstalować drugi kabel w brakującym odcinku, zamiast ryzykować.

Wpływ przedłużenia na działanie samoregulacji

Dobrze wykonane przedłużenie nie wpływa negatywnie na podstawową cechę kabla samoregulującego, jaką jest dostosowanie mocy grzania do lokalnej temperatury. Każdy fragment kabla – zarówno oryginalny, jak i dołączony – będzie nadal reagował na warunki otoczenia niezależnie. Oznacza to, że przedłużony kabel wciąż zwiększy moc grzewczą na chłodniejszych odcinkach (np. nowo dołączony fragment znajdujący się w zimniejszym miejscu, jak studzienka czy zewnętrzna część rury) i ograniczy ją tam, gdzie zrobi się cieplej. Sam proces samoregulacji zachodzi w materiale półprzewodnikowym pomiędzy żyłami i nie wymaga żadnego centralnego czujnika – dlatego dołożenie kolejnego odcinka kabla nie zakłóci tej funkcji, pod warunkiem że użyliśmy kompatybilnego kabla o tych samych parametrach.

Warto jednak zauważyć kilka kwestii:

Miejsce łączenia jest „zimne”: Odcinek kabla, w którym wykonano połączenie, zwykle nie grzeje tak jak reszta. W samym łączeniu nie ma matrycy grzejnej (jest przerwa na tulejki i izolację), więc ta krótka sekcja może nie emitować ciepła. Należy to uwzględnić przy planowaniu – np. nie łączyć kabli dokładnie w miejscu, które musi być ogrzewane (lepiej przesunąć połączenie na bok od krytycznego punktu, np. kilka centymetrów od zaworu, zamiast dokładnie na nim).
Dłuższy kabel = większy pobór mocy ogółem: Choć samoregulacja ogranicza moc na cieplejszych odcinkach, dołączenie kolejnych metrów kabla oznacza, że całościowo system może pobierać więcej prądu (bo zasilamy większą długość elementu grzejnego). Jeśli pierwotnie kabel miał długość np. 5 m, a po przedłużeniu ma 8 m, to przy niskiej temperaturze otoczenia nowa długość będzie pobierać ok. 1.6 razy większy prąd niż oryginał (zakładając liniową zależność od długości przy maksymalnej mocy). Sprawdź obciążalność obwodu zasilającego – czy zabezpieczenie (bezpiecznik lub wyłącznik nadprądowy) oraz okablowanie zasilające wytrzymają większy prąd. Czasem może być konieczne zastosowanie mocniejszego zabezpieczenia lub zasilenie kabla z osobnego obwodu elektrycznego, zwłaszcza jeśli łączna długość jest duża.
Wpływ na sterowanie i regulację: Jeśli system wykorzystuje termostat lub regulator do kontroli temperatury kabla lub otoczenia, wydłużenie kabla może wymagać kalibracji nastaw. W praktyce samoregulujące kable często działają bez termostatu, lecz gdy jednak jakiś czujnik jest używany (np. w zaawansowanych instalacjach, gdzie sterownik mierzy temperaturę rury), dodanie dalszej sekcji kabla może zmienić rozkład temperatur. Warto wtedy upewnić się, że czujnik jest umieszczony w reprezentatywnym miejscu i ewentualnie skorygować ustawienia po przedłużeniu instalacji.

Podsumowując, samoregulacyjna funkcja kabla zostaje zachowana po jego przedłużeniu, o ile nowy odcinek jest odpowiednikiem oryginału i został poprawnie zintegrowany. Z punktu widzenia ogrzewania, przedłużenie to po prostu dodanie kolejnej „gałęzi” równoległej matrycy grzejnej – każda część działa samodzielnie. Kluczowe jest, aby połączenie elektryczne nie wprowadzało dużej rezystancji (stąd solidne zaciśnięcie lub lutowanie żył) ani nie powodowało przerw – wtedy cała długość będzie grzać równomiernie według potrzeb.

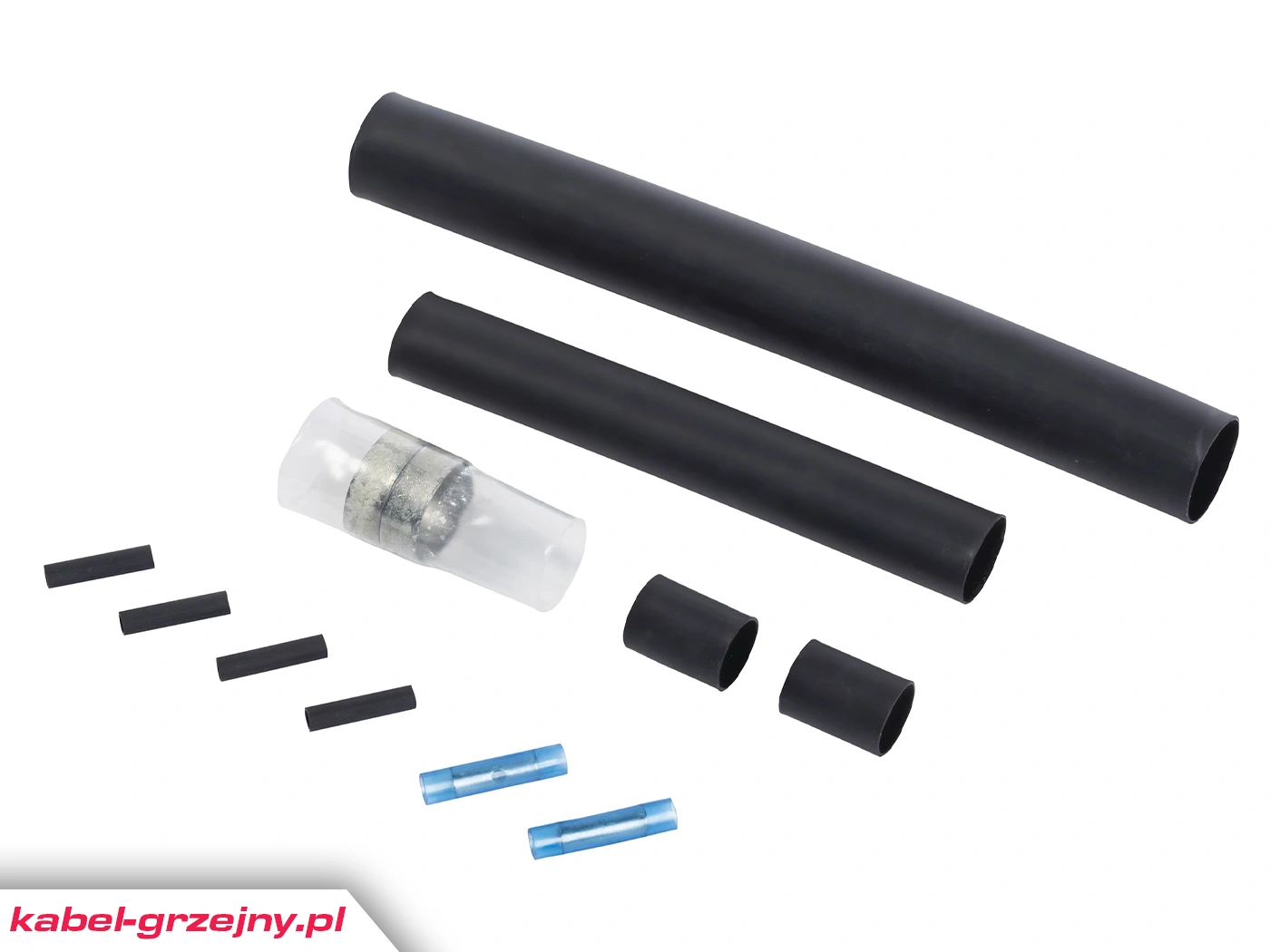

Specjalne akcesoria do łączenia kabli grzejnych

Producenci kabli samoregulujących zdają sobie sprawę z potrzeby ich docinania i łączenia na miejscu montażu, dlatego na rynku dostępne są gotowe zestawy akcesoriów ułatwiające i zabezpieczające taką instalację. Jeśli planujesz przedłużyć kabel grzejny samoregulujący, warto rozważyć użycie takich rozwiązań zamiast wykonywać prowizoryczne połączenie samodzielnie. Oto niektóre z dostępnych opcji:

Zestawy połączeniowe i końcowe (tzw. kit’y łączeniowe): Wielu renomowanych producentów (np. Raychem, DEVI, Elektra, itp.) oferuje kompletne zestawy służące do podłączenia kabla samoregulującego do zasilania oraz do łączenia dwóch odcinków kabla. Zestawy takie zawierają zwykle odpowiednie złączki, tulejki lub szybkozłącza, odcinki koszulek termokurczliwych, uszczelnienia oraz instrukcje montażu. Przykładowo, można znaleźć hermetyczne szybkozłącza pozwalające trwale i wodoodpornie spiąć ze sobą dwa kable grzejne bez potrzeby lutowania czy użycia dodatkowych narzędzi (wszystko odbywa się poprzez zaciśnięcie w specjalnej obudowie wypełnionej żelem uszczelniającym). Taki zestaw gwarantuje, że połączenie będzie odporne na wodę i wahania temperatur, a jego wykonanie jest stosunkowo proste zgodnie z dołączoną instrukcją.
Zestawy przyłączeniowe z przewodem zasilającym: Jeśli celem przedłużenia jest np. dodanie dodatkowej sekcji do istniejącego systemu lub podłączenie „gołego” kabla do zasilania, przydatne mogą być zestawy zawierające gotowy odcinek przewodu zasilającego (tzw. zimnego) z wtyczką lub możliwością wpięcia do puszki, który łączy się z kablem grzejnym za pomocą specjalnej złączki. Dzięki temu można bezpiecznie dołączyć zasilanie do nowego końca kabla lub stworzyć rozgałęzienie systemu.
Końcówki hermetyczne (end seal kits): Same zestawy do zakończeń kabla również są dostępne osobno. Jeżeli przedłużając kabel musimy wykonać nowe zakończenie na jego końcu, warto zastosować fabryczną końcówkę. Najczęściej ma formę niewielkiej nasuwki/kapturka z materiału termokurczliwego lub silikonu, którą nakłada się na odizolowany koniec kabla. Wewnątrz może zawierać substancję uszczelniającą (żel, silikon) zapewniającą całkowitą wodoodporność. Końcówki te są projektowane tak, by wytrzymać długotrwałą pracę w trudnych warunkach (wilgoć, zmiany temperatur) bez degradacji.
Materiały izolacyjne wysokiej jakości: Jeśli decydujesz się łączyć kabel „ręcznie” bez gotowego zestawu, zainwestuj w dobre materiały: koszulki termokurczliwe z klejem (po zgrzaniu klej uszczelnia połączenie), taśmę samowulkanizującą lub elektroizolacyjną o wysokiej odporności, tulejki miedziane cynowane do zaciskania oraz ewentualnie specjalny lakier izolacyjny do zabezpieczenia drobnych szczelin przed wilgocią. Upewnij się, że średnice koszulek termokurczliwych są dobrane do średnicy kabla i łączonych żył – zbyt luźna rurka nie zapewni szczelności, zbyt ciasna może być trudna do założenia prawidłowo.
Puszki przyłączeniowe i dławiki: W niektórych przypadkach – zwłaszcza wewnątrz budynków lub przy połączeniach między różnymi typami przewodów – można rozważyć umieszczenie połączenia kabli w puszce elektrycznej z dławikami (uszczelnionymi przepustami). Taka puszka chroni mechanicznie połączenie i ułatwia ewentualny serwis. Pamiętać jednak trzeba, że wnętrze puszki musi być suche, a sama puszka dostępna do kontroli. W instalacjach narażonych na zalanie lepszym rozwiązaniem są bezpośrednio hermetyczne połączenia na kablu (wspomniane szybkozłącza), które nie wymagają dodatkowej obudowy.

Korzystanie z dedykowanych akcesoriów często oznacza wyższą niezawodność i łatwiejszy montaż. Producenci takiego osprzętu projektują go z myślą o długotrwałej eksploatacji w ciężkich warunkach – mamy więc pewność, że zastosowane materiały wytrzymają zmiany temperatur, promieniowanie UV (na dachu), wilgoć czy obciążenia mechaniczne. Chociaż samodzielne łączenie kabla przy użyciu ogólnodostępnych materiałów (tulejek, koszulek, taśmy) jest możliwe i często praktykowane, to jeśli istnieje opcja użycia firmowego zestawu, warto z niej skorzystać dla własnego spokoju i bezpieczeństwa.

Podsumowanie

Przedłużenie kabla grzejnego samoregulującego jest możliwe, ale wymaga wiedzy i staranności. Kluczowe jest odtworzenie wszystkich warstw kabla – od przewodzących żył, przez ekran, po izolację – tak, by po połączeniu kabel nadal spełniał normy bezpieczeństwa i zachował swoje właściwości samoregulacji. Należy stosować trwałe metody łączenia (zaciskanie lub lutowanie zamiast prowizorycznego skręcania), izolować każdą żyłę z osobna, zabezpieczyć ekran i zadbać o pełną szczelność przed wilgocią.

Jeśli połączenie zostanie wykonane prawidłowo, kabel zachowa pełną funkcjonalność – będzie równomiernie grzał na całej nowej długości, zwiększając moc tam, gdzie jest zimno, i zmniejszając, gdzie jest cieplej. Warto jednak upewnić się, że wydłużenie kabla nie przekracza zaleceń producenta co do maksymalnej długości jednej sekcji zasilanej z sieci, aby uniknąć przeciążenia obwodu.

Pod względem bezpieczeństwa nie należy iść na kompromisy. Jeśli nie czujesz się pewnie w wykonywaniu takiego łączenia, rozważ zlecenie prac elektrykowi lub skorzystanie z gotowych zestawów połączeniowych, które upraszczają proces. Niepoprawnie przedłużony kabel grzejny może stanowić zagrożenie (porażenie prądem, pożar lub awaria ogrzewania w najmniej odpowiednim momencie), dlatego lepiej poświęcić czas i środki na solidne wykonanie, niż później usuwać skutki usterki.

Na koniec pamiętaj, że wszelkie modyfikacje instalacji grzewczych i elektrycznych powinny być przeprowadzane zgodnie z przepisami oraz wytycznymi producenta. Samoregulujące kable grzejne można przedłużać, ale róbmy to z głową – wtedy instalacja będzie działać niezawodnie, a my unikniemy niepotrzebnego ryzyka.
