Kabel grzejny zainstalowany wewnątrz rury kanalizacyjnej to sprawdzony sposób na ochronę instalacji przed zamarzaniem. Rozwiązanie to jest szczególnie przydatne tam, gdzie rury ułożono zbyt płytko w gruncie lub w regionach o silnych mrozach. Kabel grzejny w rurze kanalizacyjnej podgrzewa ścieki i zapobiega ich zamarznięciu nawet podczas długotrwałych mrozów. Metoda montażu takiego przewodu zależy od warunków technicznych i dostępu do instalacji – przewód grzewczy można poprowadzić wewnątrz rury kanalizacyjnej lub wzdłuż zewnętrznej strony rury (pod nią). Poniżej wyjaśniamy, jaki typ kabla grzejnego wybrać i jak go poprawnie zamontować, by skutecznie zabezpieczyć kanalizację przed zamarzaniem.
Wybór kabla grzejnego do rury kanalizacyjnej
Warunki pracy. Rury kanalizacyjne (zwłaszcza w instalacji domowej) odprowadzają ścieki zawierające detergenty i środki chemiczne. Panujące wewnątrz nich warunki są wymagające dla każdego urządzenia – również dla kabla grzewczego. Dlatego kabel grzejny przeznaczony do montażu wewnątrz rury kanalizacyjnej musi mieć wyjątkowo wytrzymałą, odporną na czynniki chemiczne izolację zewnętrzną. Dobrym przykładem jest samoregulujący kabel grzejny Raychem serii BTV, wyposażony w odporną chemicznie powłokę fluoropolimerową. Tego typu kabel posiada także metalowy oplot ochronny pełniący funkcję uziemienia, co zwiększa bezpieczeństwo użytkowania w środowisku wilgotnym. Nie należy stosować zwykłych kabli grzejnych o niewystarczającej izolacji ani takich, które nie mają ochronnego oplotu – grozi to szybkim uszkodzeniem izolacji, a nawet porażeniem prądem w przypadku kontaktu wody z przewodem pozbawionym ekranowania.

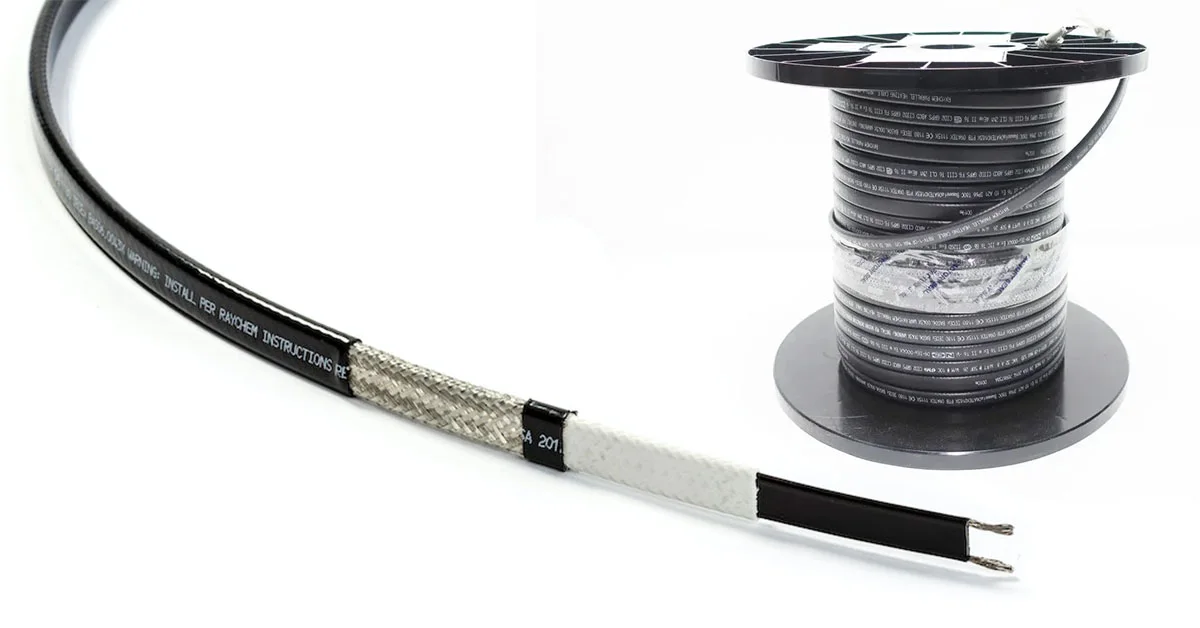

Moc kabla grzejnego. Samoregulujące kable grzejne dedykowane do ochrony rur przed zamarzaniem są dostępne w różnych wariantach mocy. Moc dobrana powinna być odpowiednio do średnicy rury oraz głębokości jej ułożenia w gruncie – im płycej znajduje się rura, tym większą moc na metr powinien mieć kabel. Kable takie, np. seria Raychem BTV, sprzedawane są na metry i można je docinać do potrzebnej długości. Dostępne są m.in. następujące warianty o mocy (podanej w W/m przy 10 °C):
- 3BTV2-CT – ok. 9 W/m – do standardowych zastosowań (rury na umiarkowanej głębokości).
- 5BTV2-CT – ok. 16 W/m – do rur narażonych na większy mróz (płycej zakopane).
- 8BTV2-CT – ok. 25 W/m – do bardzo płytko ułożonych rur kanalizacyjnych.
- 10BTV2-CT – ok. 29 W/m – najwyższa moc, stosowana przy ekstremalnie płytkim posadowieniu rury (np. tylko 25 cm ziemi nad rurą).
Wybór odpowiedniej mocy zapewnia efektywne ogrzewanie – zbyt słaby kabel może nie zapobiec zamarzaniu, a zbyt mocny będzie niepotrzebnie zużywał więcej energii. Pamiętaj: Samoregulujące kable grzejne automatycznie zmieniają swoją moc grzewczą w zależności od temperatury otoczenia, więc podane wartości dotyczą warunków około 10 stopni C. W niższej temperaturze kabel sam zwiększy wydzielanie ciepła, a w wyższej – ograniczy moc, dzięki czemu nie przegrzeje rury.
Montaż elektryczny i osprzęt. Kable grzejne o zastosowaniu przemysłowym (takie jak Raychem BTV) wymagają odpowiedniego podłączenia do zasilania i zakończenia końca kabla. Z reguły zakupuje się sam kabel grzejny na metry, a do jego podłączenia wykorzystuje dedykowane zestawy przyłączeniowe. Zaleca się, aby montażu elektrycznego dokonała osoba z uprawnieniami elektrycznymi (SEP), ponieważ poprawne podłączenie oraz uszczelnienie systemu jest kluczowe dla bezpieczeństwa. Do przewodów BTV stosuje się wyłącznie kompatybilne akcesoria, takie jak:
- Raychem CCE-04-CT – termokurczliwy zestaw do połączenia kabla grzejnego z kablem zasilającym (np. 3×1,5 mm² lub 3×2,5 mm²) oraz do zabezpieczenia zakończenia przewodu grzejnego.
- Raychem CE25-01 – zestaw przyłączeniowy z dławikiem M25, używany wtedy, gdy przewód grzejny ma być podłączony bezpośrednio w puszce elektrycznej (np. model JB16-02) lub w termostacie rurociągowym.
Ważne jest, by miejsce połączenia elektrycznego kabla grzejnego (mufa łącząca z kablem zasilającym) znajdowało się poza wnętrzem rury kanalizacyjnej – najlepiej w suchym miejscu nad ziemią lub w skrzynce/rozdzielnicy. Również końcowa mufka zamykająca koniec kabla grzejnego powinna być ulokowana w suchym otoczeniu, powyżej poziomu potencjalnie stojącej wody w rurze. Zapewni to długotrwałą, bezawaryjną pracę ogrzewania i uchroni przed uszkodzeniami spowodowanymi przez wilgoć.
Dlaczego kabel samoregulujący, a nie stałooporowy?
Na rynku dostępne są także tzw. kable stałooporowe (o stałej mocy grzewczej), popularne choćby w domowych systemach ogrzewania podłogowego. Jednak w przypadku zabezpieczania rur kanalizacyjnych przed mrozem zdecydowanie lepiej sprawdzają się kable samoregulujące. Oto główne powody:
- Bezpieczeństwo i niezawodność: Kabel samoregulujący nie przegrzeje się – w chłodniejszych miejscach grzeje mocniej, a w cieplejszych słabiej. Dzięki temu nie wypala się i nie uszkodzi rury kanalizacyjnej nawet, jeśli jakaś jej część jest już dobrze izolowana lub znajduje się w wyższej temperaturze.
- Energooszczędność: Samoregulacja oznacza, że kabel pracuje z większą mocą tylko tam, gdzie jest to potrzebne (w miejscach zimniejszych). W efekcie system zużywa mniej energii niż stałooporowy kabel grzejny, który grzeje jednakowo na całej długości niezależnie od warunków.
- Dopasowanie do długości: Kabel samoregulujący można docinać do dokładnie potrzebnej długości, co ułatwia montaż i eliminuje nadmiary przewodu. Instalacja jednego ciągu przewodu w rurze kanalizacyjnej zwykle w zupełności wystarcza, aby zabezpieczyć całą jej długość przed zamarzaniem.
- Trwałość: W przeciwieństwie do stałooporowych, kable samoregulujące nie przepalają się lokalnie nawet jeśli dojdzie do nagrzania fragmentu rury do wysokiej temperatury. Automatycznie ograniczają moc na odcinku już rozgrzanym, co zapobiega ich uszkodzeniu.
Stałooporowy kabel grzewczy nagrzewa się z jednakową mocą na całej długości. W długiej, nierównomiernie schładzanej rurze kanalizacyjnej może to oznaczać, że w jednej części kabel będzie przegrzewał otoczenie, a w innej wciąż może nie dostarczyć wystarczająco ciepła, by zapobiec zamarzaniu. Taki nierównomierny rozkład ciepła bywa przyczyną przepalenia przewodu stałooporowego lub nawet stopienia tworzywa rury w najcieplejszym miejscu. Z tych względów instalacja stałooporowych kabli wewnątrz rur kanalizacyjnych nie jest zalecana. Samoregulujące przewody grzejne zapewniają o wiele większe bezpieczeństwo i efektywność w ochronie kanalizacji przed mrozem.
Termostat i kontrola temperatury
Samoregulujący kabel grzejny może działać samodzielnie bez dodatkowych urządzeń sterujących – dzięki swojej konstrukcji automatycznie dostosowuje moc grzania do warunków. Mimo to warto rozważyć zastosowanie termostatu z czujnikiem temperatury, aby jeszcze bardziej zoptymalizować zużycie energii. Termostat będzie załączał zasilanie kabla grzejnego tylko wtedy, gdy temperatura spadnie poniżej zadanej wartości (np. w okolicach 0°C). Pozwala to uniknąć pracy systemu, gdy nie ma takiej potrzeby – na przykład w chłodne, ale jeszcze dodatnie temperatury jesienią czy wczesną wiosną.

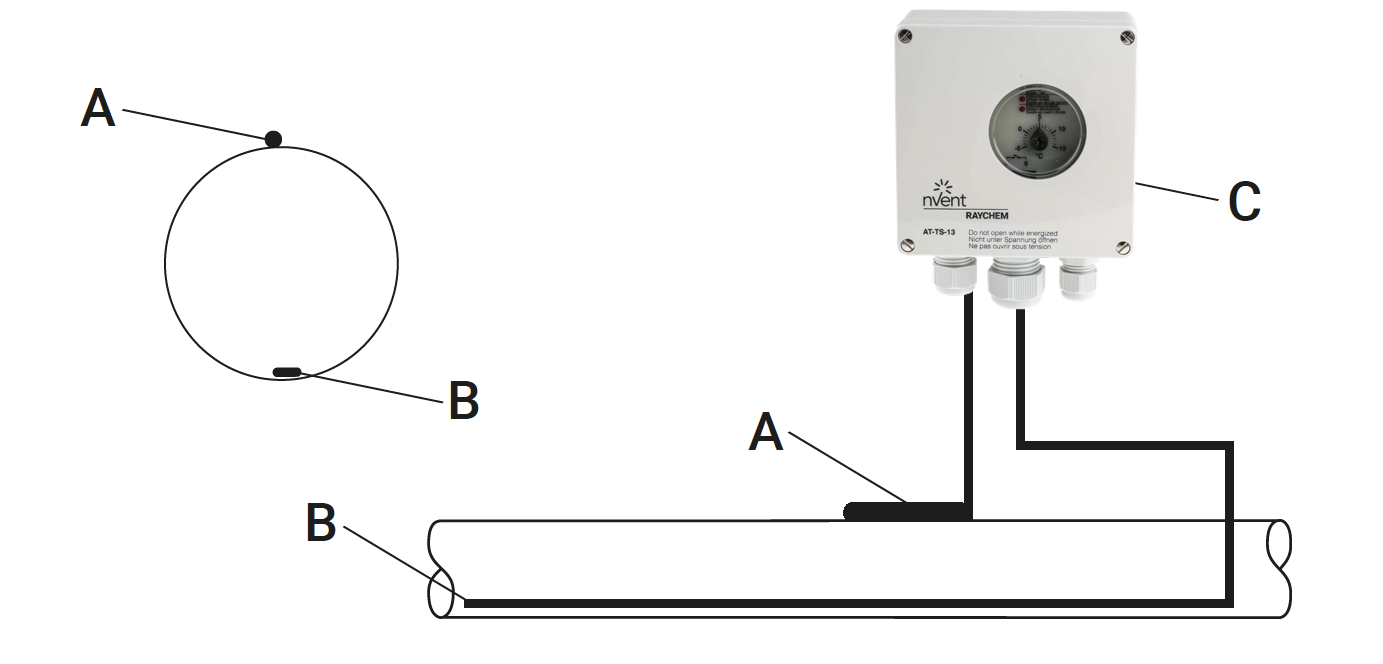

Lokalizacja czujnika. Aby termostat prawidłowo kontrolował ogrzewanie kanalizacji, czujnik temperatury należy umieścić na zewnątrz rury w miejscu najbardziej narażonym na mróz. Zazwyczaj jest to szczyt rury kanalizacyjnej tuż przy wyjściu z budynku, gdzie warstwa ziemi nad rurą jest najcieńsza (czyli najbliżej powierzchni gruntu). Dzięki takiemu umiejscowieniu czujnik najszybciej wykryje spadek temperatury otoczenia rury poniżej zera i załączy ogrzewanie w odpowiednim momencie. Dla ułatwienia serwisu, czujnik warto umieścić w cienkiej rurce osłonowej (peszlu) wprowadzonej do gruntu – w razie awarii czujnika można go wtedy wymienić bez konieczności odkopywania całej instalacji.
Wybór termostatu. Do sterowania kablem grzejnym w kanalizacji stosuje się termostaty przeznaczone do montażu na zewnątrz, najlepiej z możliwością regulacji temperatur ujemnych. Przykładem jest termostat do rurociągów Raychem AT-TS-13, który umożliwia ustawienie progu załączenia w zakresie od -5°C do +15°C. Tego typu termostat montuje się na ścianie lub w pobliżu chronionej instalacji, a czujnik na przewodzie (dławnica) pozwala na wprowadzenie zarówno przewodu grzejnego, jak i czujnika do wnętrza obudowy. Sam kabel grzejny BTV można podłączyć bezpośrednio do termostatu, wykorzystując wspomniany wcześniej zestaw przyłączeniowy z dławikiem (np. Raychem CE25-01). Całość należy zasilić standardowym napięciem 230 V AC. Po zainstalowaniu takiego systemu sterowania, ogrzewanie rury kanalizacyjnej będzie działać w pełni automatycznie – włączy się tylko, gdy temperatura spadnie do niebezpiecznego poziomu, co zapewni oszczędność energii i pewność ochrony przed mrozem.
Montaż kabla grzejnego wewnątrz rury kanalizacyjnej
Fizyczna instalacja kabla grzejnego wewnątrz rury kanalizacyjnej może być wykonana na różne sposoby, w zależności od tego, czy mamy dostęp do rury od strony budynku, czy tylko od zewnętrznej strony (np. od strony szamba). Oto wskazówki montażowe dla obu sytuacji:
1. Montaż od strony budynku (przepust w rurze):

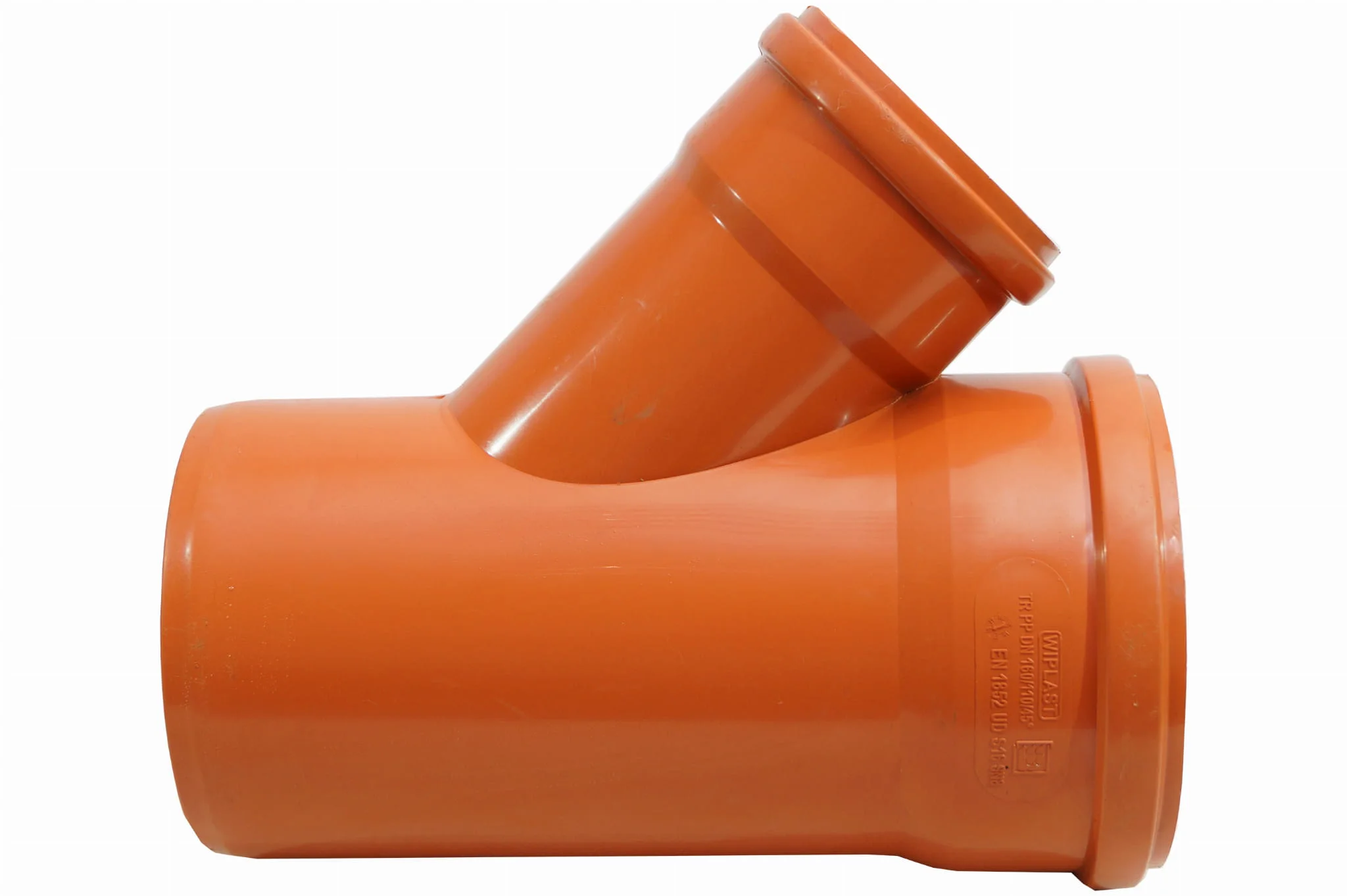

Najlepszym rozwiązaniem, jeszcze na etapie budowy lub modernizacji instalacji, jest przewidzenie specjalnego trójnika kanalizacyjnego z dodatkowym podejściem, przez które wprowadzimy kabel grzejny do rury. Taki trójnik (o średnicy bocznego wlotu dopasowanej, np. fi 100 mm) należy zamontować wewnątrz ogrzewanej części budynku, pod odpowiednim kątem, aby umożliwić wsunięcie przewodu grzewczego w kierunku zbiornika (szamba). Górny otwór trójnika zamykamy szczelnym deklem, w którym instalujemy przepust kablowy (np. typu IEK-25-04).

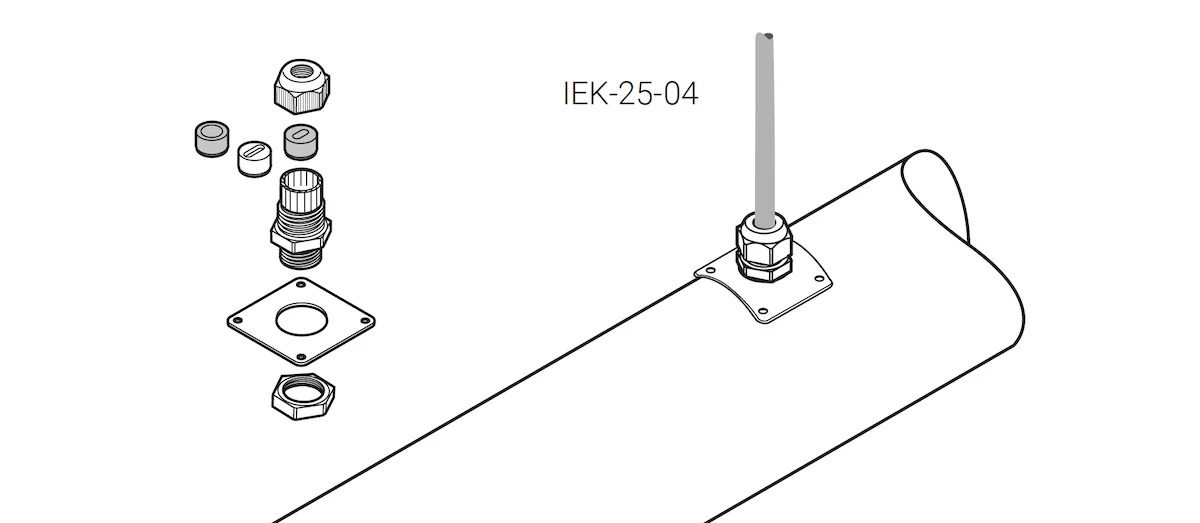

Przepust ten chroni kabel przed przetarciem o krawędzie otworu i zapewnia uszczelnienie wejścia kabla do rury, aby nie wydostawały się stamtąd zapachy ani wilgoć. W pobliżu tego miejsca w budynku należy także doprowadzić zasilanie 230 V do planowanego termostatu (lub puszki elektrycznej), a od termostatu poprowadzić wcześniej wspomnianą rurkę serwisową z czujnikiem temperatury do wyjścia rury na zewnątrz. Po zainstalowaniu przepustu i puszki/termostatu, możemy wprowadzić przewód grzejny do wnętrza rury kanalizacyjnej. Pamiętajmy, aby połączenie kabla zasilającego z kablem grzejnym (mufę) pozostawić na zewnątrz rury – np. wewnątrz obudowy termostatu lub puszki instalacyjnej. Wnętrze rury powinien penetrować wyłącznie sam szczelny przewód grzejny bez żadnych złączek czy połączeń elektrycznych.
2. Montaż od strony zbiornika (szamba):

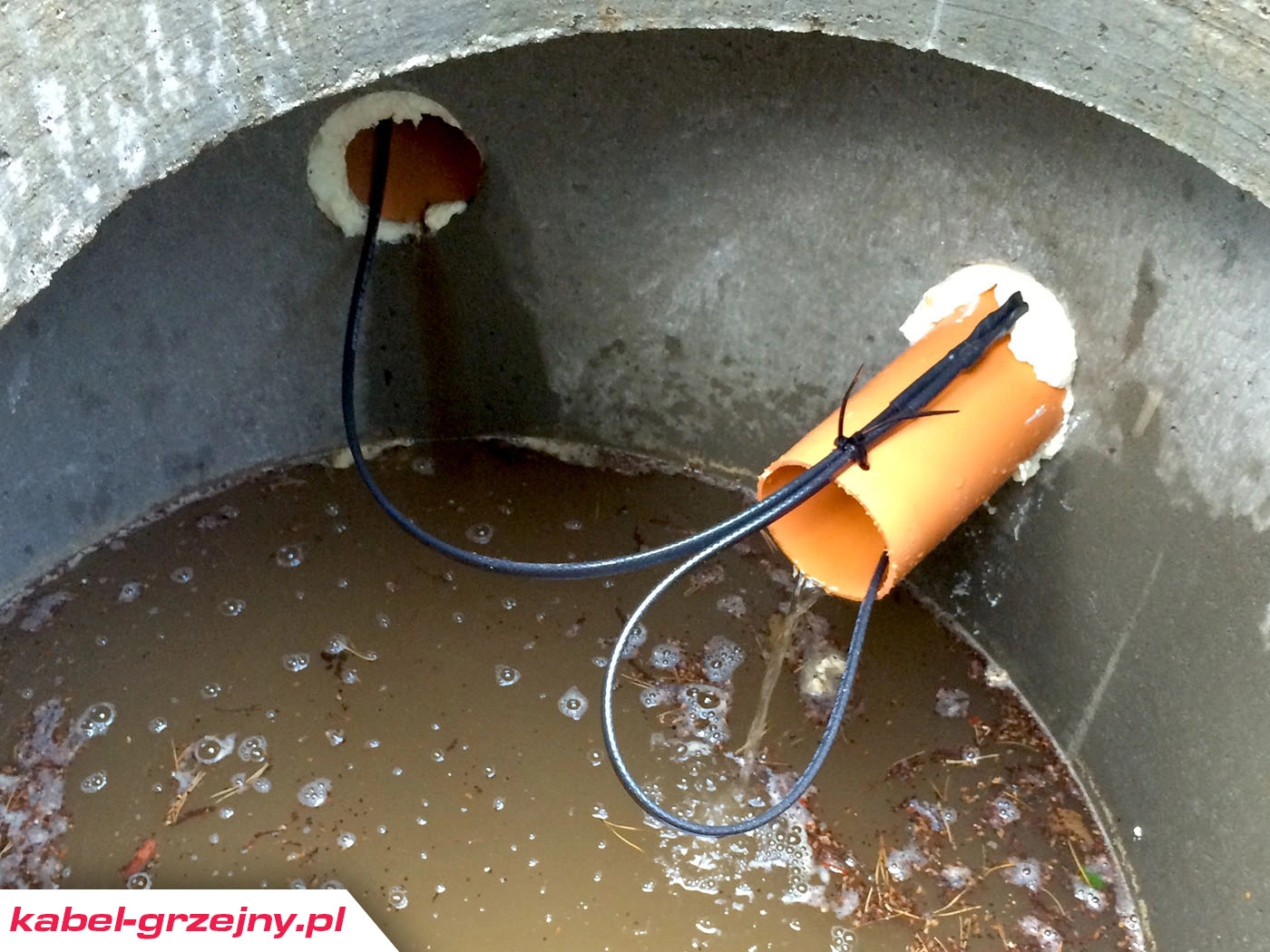

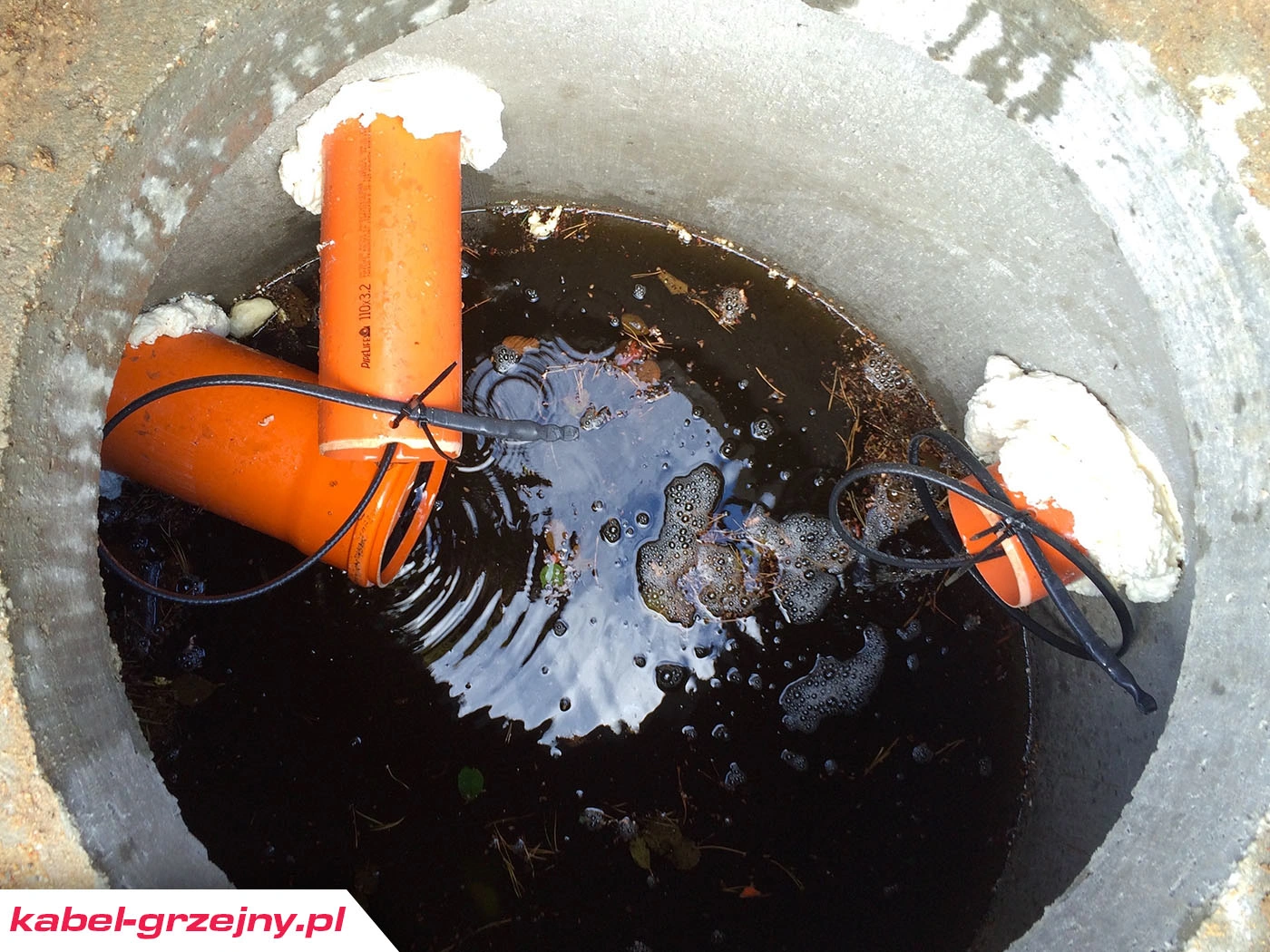

Jeśli dostęp od strony domu nie jest możliwy (np. w istniejącej instalacji bez trójnika serwisowego), kabel grzejny można wprowadzić od strony zbiornika lub studzienki kanalizacyjnej. Ponieważ rura kanalizacyjna może mieć znaczną długość i kilka kolan, pomocne jest wykorzystanie sztywnej rurki jako prowadnicy. Często stosuje się do tego celu odpowiednio docięty odcinek rury PEX (o niewielkiej średnicy), do którego końca mocuje się przewód grzejny. Sztywność rurki PEX ułatwi przepchnięcie przewodu grzejnego przez całą długość rury kanalizacyjnej aż do budynku. Uwaga: Do mocowania kabla grzejnego wewnątrz rurki prowadzącej nie należy używać żadnych drucianych ani plastikowych opasek zaciskowych. Po obcięciu tworzą one ostre krawędzie, o które mogą zahaczać płynące ścieki i zanieczyszczenia. Z czasem mogłoby to doprowadzić do zatorów. Zamiast tego, przewód można np. owinąć taśmą izolacyjną w kilku miejscach na rurce prowadzącej lub zastosować gładkie obejmy bez ostrych końcówek. Wprowadzając przewód od strony szamba, upewnijmy się, że końcowa mufka przewodu grzejnego (zakończenie) pozostanie w suchym miejscu. Najlepiej ulokować ją powyżej maksymalnego poziomu ścieków w zbiorniku, np. przy pokrywie włazu, zabezpieczoną przed wilgocią. Także w tym przypadku od strony budynku należy zainstalować termostat lub puszkę zasilającą i zakończyć tam drugi koniec przewodu.
Ogrzewanie rur kanalizacyjnych od zewnątrz (podczas budowy)

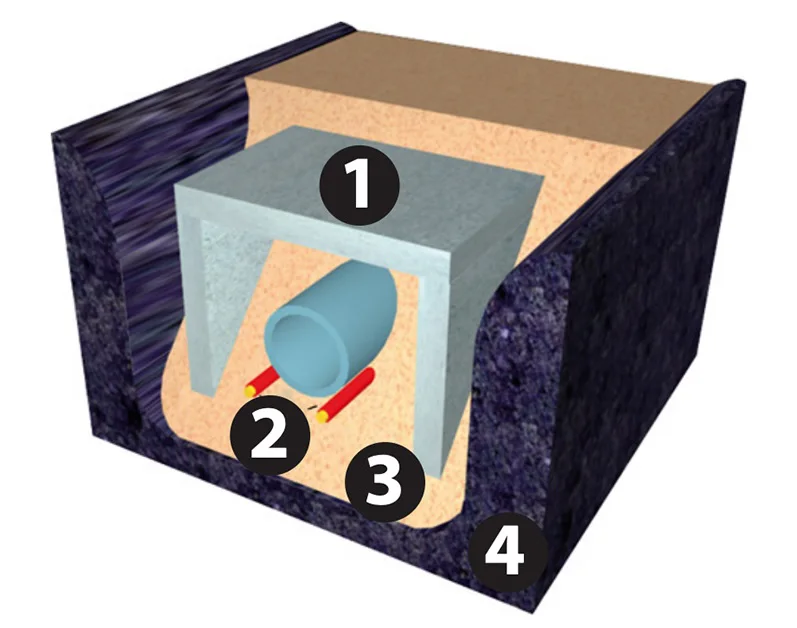

Alternatywnym sposobem ochrony kanalizacji przed mrozem jest montaż przewodu grzejnego na zewnątrz rury, pod jej spodem. Tę metodę stosuje się najczęściej na etapie układania kanalizacji w gruncie (budowy domu), gdy wiadomo, że rury będą biegły płycej niż lokalna głębokość przemarzania gruntu. Przewód grzejny układa się wtedy w wykopie bezpośrednio pod rurą kanalizacyjną, na całej jej długości, zanim zasypiemy instalację ziemią. Ciepło emitowane od dołu zapobiegnie zamarzaniu płynących ścieków. Aby zwiększyć skuteczność, warto wykonać dodatkowe czynności:
- Izolacja lub osłona od góry: Jeśli rura przebiega np. pod podjazdem lub innym obszarem narażonym na głęboki mróz, nad rurą można ułożyć warstwę izolacji termicznej (np. płyty XPS) lub warstwę ochronną z chudego betonu. Takie rozwiązanie zabezpieczy przed szybkim wychładzaniem od strony powierzchni gruntu, a w przypadku betonu – także przed ewentualnym uszkodzeniem mechanicznym przy przejeździe pojazdów.
- Podsypka z piasku: Zarówno rurę kanalizacyjną, jak i leżący pod nią kabel grzewczy, należy obsypać drobnym piaskiem. Piasek pozbawiony kamieni zabezpieczy przewód przed uszkodzeniem i zapewni lepsze przewodzenie ciepła do rury.
- Rodzima ziemia: Wierzch wykopu zasypujemy wydobytą wcześniej rodzimą glebą. Warstwy gruntu stanowią dodatkową izolację termiczną. Warto zadbać, by w pobliżu rury grunt nie był nadmiernie nasiąknięty wodą (można rozważyć ułożenie na wierzchu foli nieprzepuszczalnej, która odprowadzi wodę na boki). Suchy piasek i ziemia wolniej się wychładzają zimą, co również ogranicza ryzyko zamarzania.
Przy układaniu kabla grzejnego pod rurą należy uwzględnić wyprowadzenie obu końców kabla na powierzchnię lub do studzienek, aby móc je bezpiecznie podłączyć i zakończyć. Jak wspomniano wcześniej, połączenia elektryczne przewodu i jego zakończenie muszą znajdować się poza strefą zalewaną wodą. Zwykle jeden koniec przewodu wyprowadza się w pobliżu budynku (tam montuje się termostat i podłącza zasilanie), a drugi koniec – zakończony mufką – może znajdować się np. w studzience kanalizacyjnej lub w innym suchym miejscu na krańcu instalacji. Metoda ułożenia kabla pod rurą kanalizacyjną jest skuteczna i niewidoczna, jednak warto pamiętać, że jej zastosowanie jest możliwe głównie przed zasypaniem wykopu. W już istniejących, zasypanych instalacjach lepszym (i prostszym) rozwiązaniem jest zazwyczaj montaż przewodu wewnątrz rury.
Czy instalacja elektrycznego ogrzewania rury kanalizacyjnej to dobry pomysł?
Elektryczne ogrzewanie kanalizacji jest skutecznym sposobem zapobiegania zamarzaniu rur i zatorom lodowym. W sytuacjach, gdy nie da się ułożyć rur dostatecznie głęboko, inwestycja w kabel grzejny okazuje się często najlepszym rozwiązaniem. Do głównych zalet takiego systemu należą: wysoka skuteczność (rura pozostaje drożna nawet podczas silnych mrozów), automatyczne działanie (szczególnie z termostatem – ogrzewanie włącza się samo, gdy jest potrzebne), względna energooszczędność (zwłaszcza przy użyciu kabla samoregulującego, który nie pracuje na pełnej mocy bez przerwy) oraz bezpieczeństwo użytkowania przy poprawnym montażu. Montaż pojedynczego przewodu grzejnego rozwiązuje problem zamarzających ścieków na całej długości rury, a dzięki samoregulacji system nie wymaga ciągłego nadzoru.
Oczywiście trzeba uwzględnić także koszty początkowe – zakup specjalistycznego kabla grzejnego, termostatu oraz montaż przez fachowca to dodatkowy wydatek. Jednak w wielu przypadkach takie zabezpieczenie kanalizacji jest bardziej opłacalne w dłuższej perspektywie niż narażanie się na awarie. Zamarznięta lub uszkodzona przez mróz rura kanalizacyjna wiąże się z kosztowną i kłopotliwą naprawą, a często także z czasowym wyłączeniem kanalizacji z użytku. Podsumowując: jeśli istnieje ryzyko zamarzania ścieków w rurach, instalacja przewodu grzejnego w kanalizacji to pewne i skuteczne rozwiązanie. Zalety w postaci ochrony przed mrozem, bezawaryjności i wygody użytkowania zdecydowanie przeważają nad jednorazowym kosztem montażu. Dzięki elektrycznemu ogrzewaniu rury kanalizacyjnej możemy być spokojni, że nawet w najmroźniejsze zimowe dni domowa kanalizacja będzie działać niezawodnie, a problem zamarzających rur odejdzie w zapomnienie.
