Samoregulujący kabel grzejny Raychem FrostGuard, zakończony dwumetrowym kablem zasilającym z wtyczką do gniazdka 230 V, przeznaczony jest do ogrzewania rur stalowych i PVC, w których płynie woda, zapewniając skuteczną ochronę przed zamarzaniem.
- Przeznaczony do rur: PVC, metalowych, nierdzewnych i miedzianych.
- Chroni przed mrozem, a tym samym przed zamarzaniem.
- Pomimo niewielkich rozmiarów, przewód grzejny jest bardzo wytrzymały.
- Dostosowuje swoją moc grzewczą do temperatury otoczenia, dzięki czemu automatycznie dostarcza więcej mocy w chłodniejsze dni i mniej w cieplejsze dni, oszczędzając energię.
- Kable grzejne FrostGuard mogą być również stosowane wewnątrz rurociągów wody pitnej. Posiadają one szwedzką homologację do użytku z wodą pitną.
- FrostGuard to kabel samoregulujący, który może się krzyżować i stykać ze sobą bez ryzyka przepalenia.
Nowoczesna technologia samoregulacji w kablu grzejnym FrostGuard do ogrzewania rur
Samoregulujące kabel grzejne dostarczają odpowiednią ilość ciepła dokładnie tam, gdzie jest ono potrzebne. Gdy temperatura otoczenia spada, kabel wytwarza więcej ciepła. Gdy temperatura wzrasta, ilość generowanego ciepła maleje.
- Bezpieczeństwo – przewody mogą być krzyżowane bez ryzyka przegrzania.
- Optymalne zużycie energii.
- Mogą być instalowane na rurach PCV.
- Moc grzewcza przy temp. 5°C na metalowej rurze 10 W/m.
- Moc grzewcza przy temp. 0°C w wodzie 20 W/m.
- A – Niska temp. otoczenia = wysoka moc grzewcza
- B – Umiarkowana temp. otoczenia = niska moc grzewcza
- C – Wysoka temp. otoczenia = prawie zerowa moc grzewcza
Dlaczego warto kupić kabel FrostGuard?
| Opis | Kabel grzejny o stalej rezystancji | Kabel grzejny samoregulujący FrostGuard |
|---|---|---|
| Energooszczędny | ❌ nie | ✅ tak |
| Może się krzyżować | ❌ nie może | ✅ może |
| Montaż na rurach PCV, PE | ❌ ryzyko stopienia rury | ✅ brak możliwości stopienia rury |
| Montaż na rurach stalowych | ✅ tak | ✅ tak |
| Montaż na zewnątrz rury | ✅ tak | ✅ tak |
| Montaż wewnątrz rury | ❌ nie | ✅ dopuszczony do wody pitnej |
| Potrzebny dodatkowy termostat | ❌ zawsze | ✅ opcjonalnie |
| Ryzyko przepalenia się | ❌ występuje | ✅ brak |
| Awaryjność | ❌ średnia | ✅ zerowa |
Montaż kabla na zewnątrz czy w środku rury?

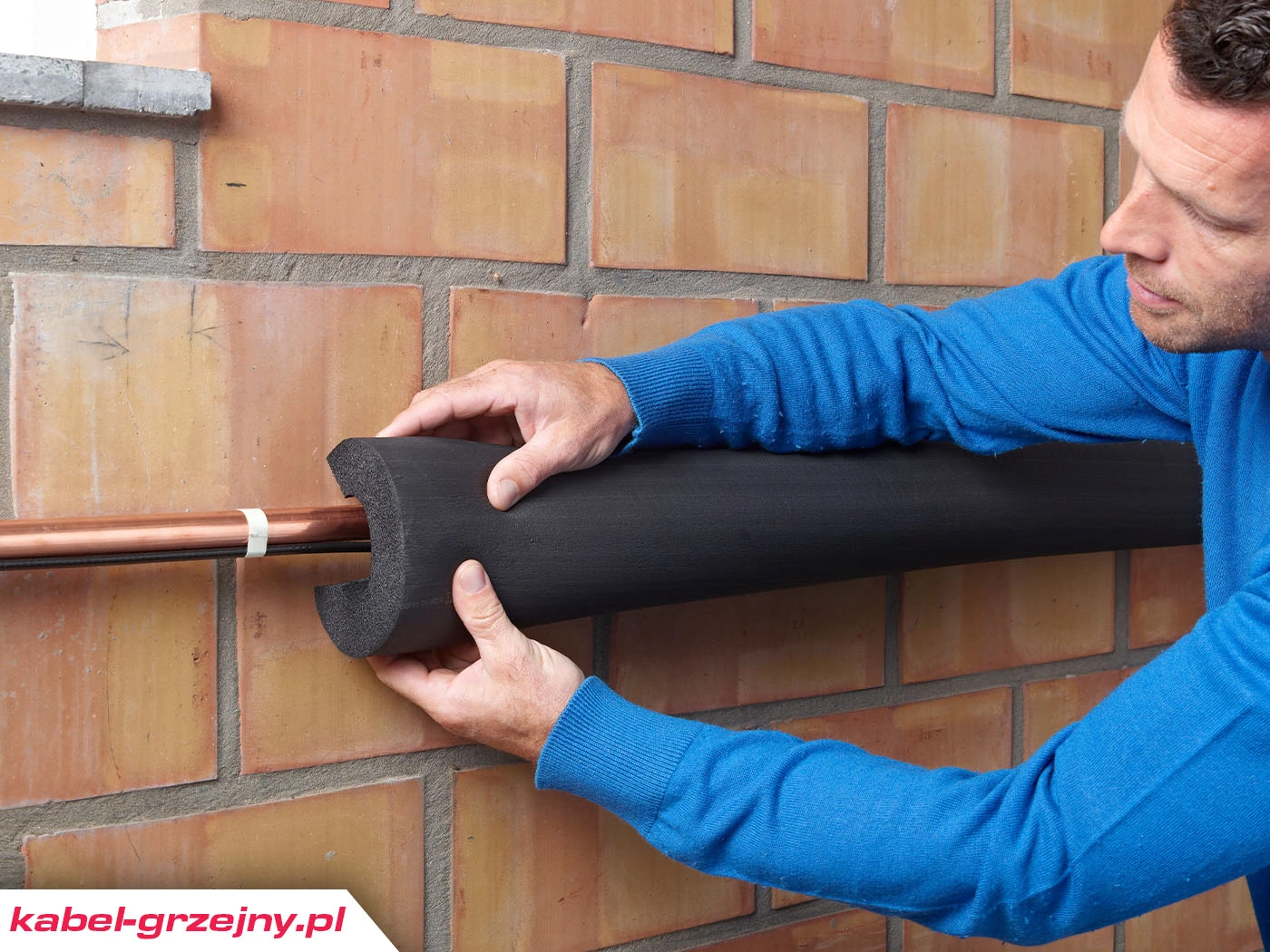

Montaż zewnętrzny jest znacznie prostszy ale możliwy tylko dla rur do których mamy dostęp. Odpowiednio dobrany mocą kabel grzejny wystarczy zamontować w ilości jednej nitki wzdłuż rury i zaizolować. Zobacz Jak zamontować kabel grzejny na rurze?
Inaczej sprawa wygląda gdy rura przemarza nam w ścianie lub podłodze i nie mamy do niej dostępu aby przymocować przewód. Jest na to również rozwiązanie. Kabel grzejny instaluje się wewnątrz rury, wprowadza się go do środka za pomocą specjalnego dławika ciśnieniowego Raychem ETL-GLAND-01 (należy kupić osobno). Bezwzględnie należy w tym celu stosować kable grzejne dopuszczone do montażu wewnątrz rur i do kontaktu z wodą pitną takie jak Raychem FrostGuard.
Tabela doboru izolacji dla kabla grzejnego FrostGuard
Miejsce montażu kabla:
- A = kabel układany w rurze z wodą
- B = kabel układany na rurze metalowej
- C = kabel układany na rurze plastikowej
| Grubość izolacji | Temperatura otoczenia | Rura 20 mm | Rura 25 mm | Rura 32 mm |
|---|---|---|---|---|
| bez izolacji | – 20°C | A | A | A |
| bez izolacji | – 30°C | A | A | A |
| 20 mm | – 20°C | ABC | ABC | ABC |
| 20 mm | – 30°C | ABC | AB | A |
| 30 mm | – 20°C | ABC | ABC | ABC |
| 30 mm | – 30°C | ABC | AB | AB |
| 40 mm | – 20°C | ABC | ABC | ABC |
| 40 mm | – 30°C | ABC | ABC | ABC |
| 50 mm | – 20°C | ABC | ABC | ABC |
| 50 mm | – 30°C | ABC | ABC | ABC |
Dostępne warianty
| Numer katalogowy | Symbol produktu | Długość | Moc grzewcza w temp. 10°C | Zabezpieczenie | Wyłącznik różnicowoprądowy |
|---|---|---|---|---|---|
| 928206-000 | FROSTGUARD-2M | 2 m | 24 W | B 10 A | 30 mA |
| 524628-000 | FROSTGUARD-4M | 4 m | 48 W | B 10 A | 30 mA |
| 845612-000 | FROSTGUARD-6M | 6 m | 72 W | B 10 A | 30 mA |
| 493074-000 | FROSTGUARD-8M | 8 m | 96 W | B 10 A | 30 mA |
| 641438-000 | FROSTGUARD-10M | 10 m | 120 W | B 10 A | 30 mA |
| 108722-000 | FROSTGUARD-13M | 13 m | 156 W | B 10 A | 30 mA |
| 924248-000 | FROSTGUARD-16M | 16 m | 192 W | B 10 A | 30 mA |
| 468683-000 | FROSTGUARD-19M | 19 m | 228 W | B 10 A | 30 mA |
| 107442-000 | FROSTGUARD-22M | 22 m | 264 W | B 10 A | 30 mA |
| 768868-000 | FROSTGUARD-25M | 25 m | 300 W | B 10 A | 30 mA |
Czy potrzebny jest dodatkowy termostat do kabla samoregulującego?
Samoregulujące kable grzejne Raychem FrostGuard nie wymagają termostatów, mimo to dla zminimalizowania całkowicie kosztów poboru energii elektrycznej można zastosować termostat gniazdkowy Raychem FrostGuard-ECO (należy kupić osobno). Termostat gniazdkowy zaprojektowany jest do przewodów grzejnych zakończonych wtyczką montowanych na i wewnątrz rur.
FrostGuard-ECO jest kompatybilny z oferowanymi przez nas przewodami. Dlaczego warto się na niego zdecydować? Ponieważ gwarantuje Ci on, że system będzie pracował wyłącznie wtedy, kiedy jest to potrzebne, aby zabezpieczyć rurociąg. Takie rozwiązanie pozwoli Ci zaoszczędzić nawet do 80% energii.
