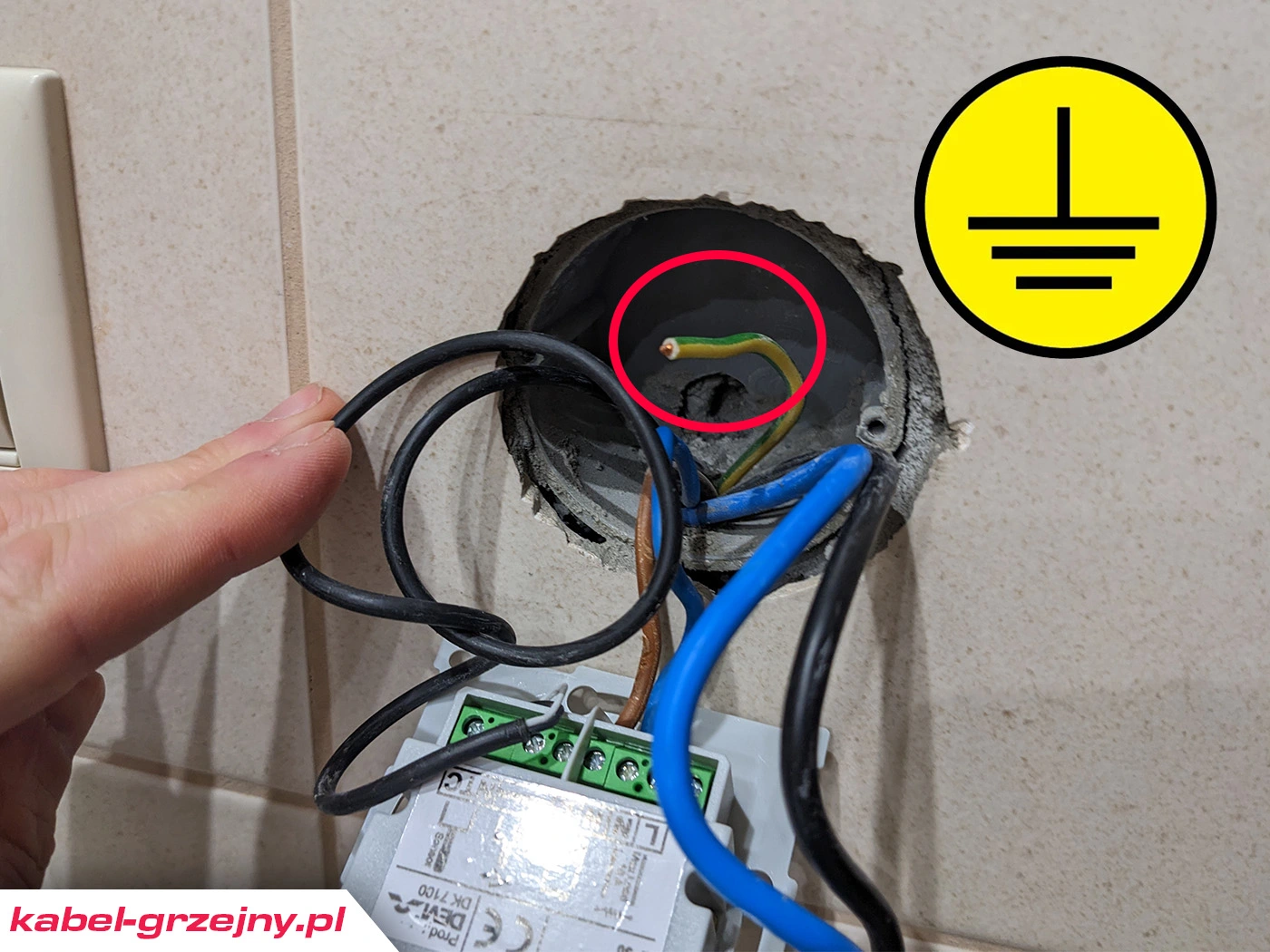

Elektryczne maty i kable grzejne podłogowe zawsze muszą być uziemione. Podłączanie maty grzejnej lub przewodu grzejnego bez uziemienia to poważny błąd – jest to nie tylko bardzo niebezpieczne, ale też niezgodne z przepisami. W tym artykule w prosty sposób wyjaśnimy, dlaczego uziemienie jest kluczowe w takich instalacjach, jakie normy wymuszają jego stosowanie, jakie grożą konsekwencje przy braku uziemienia (porażenie prądem, niesprawna „różnicówka”, pożar itp.), a także jak działa sam system uziemienia i czemu jest on obowiązkowy w elektrycznych systemach grzewczych.
Obowiązek uziemienia w przepisach
Polskie prawo i normy techniczne jasno określają konieczność stosowania uziemienia w instalacjach elektrycznych dotyczy to również elektrycznego ogrzewania podłogowego. Podstawowe akty prawne i normatywne regulujące te kwestie to m.in.:
- PN-IEC 60364 – podstawowa norma dotycząca instalacji elektrycznych w budynkach. Określa ona wymagania ochrony przed porażeniem elektrycznym, w tym obowiązek stosowania uziemienia. Innymi słowy, zgodnie z tą normą wszystkie elementy instalacji (np. obwody grzewcze) muszą mieć zapewnione prawidłowe uziemienie ochronne.
- Prawo budowlane – Ustawa z dnia 7 lipca 1994 r. Prawo budowlane wymaga, aby wszelkie prace instalacyjne były wykonywane zgodnie z obowiązującymi normami technicznymi i przepisami bezpieczeństwa. Oddanie do użytku instalacji niezgodnej z normami (np. bez uziemienia tam, gdzie jest ono wymagane) jest naruszeniem prawa.
Należy pamiętać, że powyższe przepisy mają na celu ochronę zdrowia i życia użytkowników. Normy takie jak PN-IEC 60364 (oraz jej nowszy odpowiednik PN-HD 60364) zostały stworzone właśnie po to, by instalacje elektryczne były bezpieczne dla ludzi. W praktyce oznacza to, że uziemienie nie jest opcjonalne – w systemach grzewczych musi być wykonane zgodnie z projektem i podłączone do przewodu ochronnego (PE) budynku.
Jak działa uziemienie?

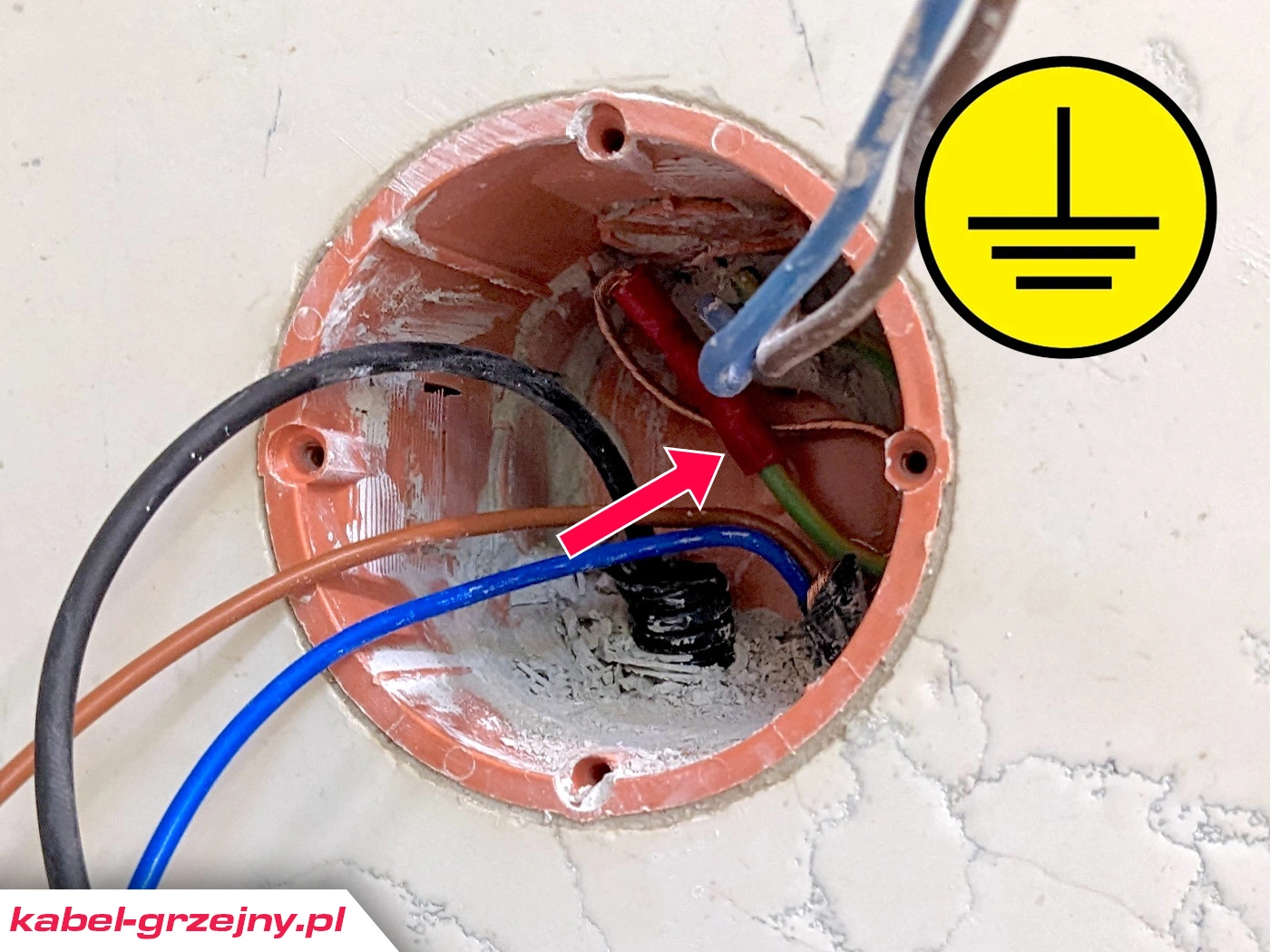

Na ilustracji: żółto-zielony kabel ochronny maty grzejnej podłogowej prawidłowo połączony z kablem ochronnym instalacji elektrycznej. Uziemienie to połączenie urządzenia lub instalacji z ziemią, które zapewnia bezpieczną „ucieczkę” prądu w razie awarii. W normalnych warunkach kabel uziemiający (ochronny) nie przewodzi prądu. Jednak gdy dojdzie do uszkodzenia izolacji lub zwarcia, niebezpieczny prąd popłynie tym kablem do ziemi, a nie przez ciało człowieka. Dzięki temu metalowe elementy instalacji (np. ekran lub oplot kabla grzejnego, obudowa urządzenia grzewczego) nie stają się pod napięciem – użytkownik nie zostanie porażony przy dotknięciu takiego elementu.
Współpracując z wyłącznikiem różnicowoprądowym (tzw. różnicówką), uziemienie pozwala natychmiast wykryć nawet niewielki upływ prądu i błyskawicznie odłączyć zasilanie w razie awarii. Różnicówka mierzy, czy prąd wypływający z obwodu wraca w całości z powrotem – jeśli część prądu „ucieka” do ziemi przez uziemienie (np. wskutek przebicia), urządzenie to natychmiast wyłącza zasilanie. Taka redundancja zabezpieczeń drastycznie zmniejsza ryzyko porażenia prądem czy pożaru. To właśnie dlatego wszystkie elektryczne systemy grzewcze muszą mieć poprawnie podłączone uziemienie – jest ono integralną częścią ochrony przeciwporażeniowej i wymaganym elementem instalacji grzewczych.
Skutki i zagrożenia braku uziemienia
Brak uziemienia w instalacji ogrzewania elektrycznego może prowadzić do wielu groźnych konsekwencji. Poniżej omawiamy najważniejsze zagrożenia dla zdrowia, życia i mienia, jakie niesie podłączenie mat lub kabli grzejnych bez wymaganej żyły ochronnej:

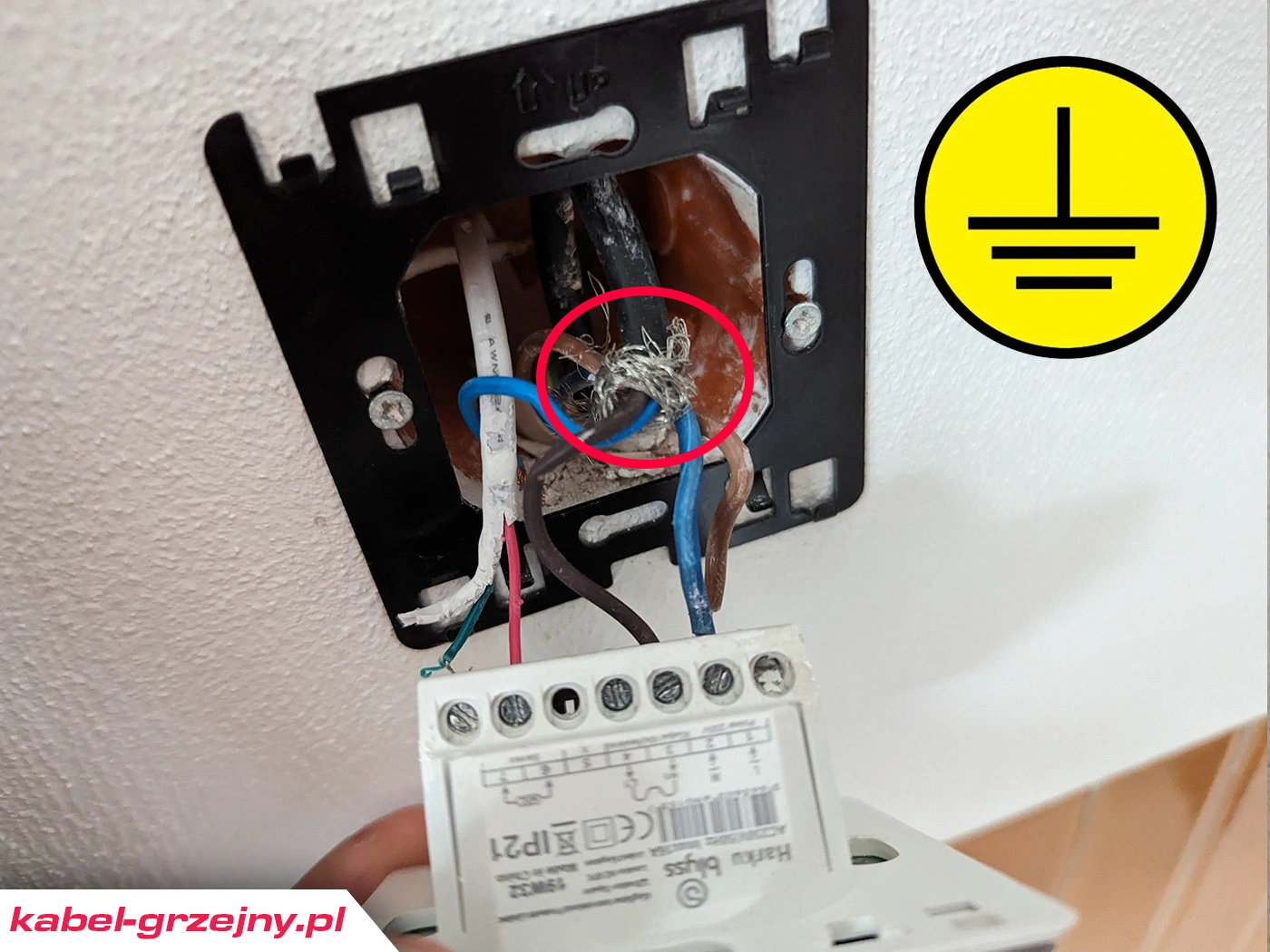

- Zagrożenie porażeniem prądem: Bez uziemienia nawet drobna awaria może zamienić naszą podłogę lub urządzenie w potencjalną pułapkę. W razie przebicia izolacji prąd nie ma gdzie odpłynąć, więc metalowe elementy instalacji lub nawet wilgotna posadzka mogą znaleźć się pod napięciem. Dotknięcie takiego nieuziemionego elementu grozi porażeniem elektrycznym – to sytuacja skrajnie niebezpieczna, mogąca prowadzić do ciężkich obrażeń, a nawet śmierci.
- Ryzyko pożaru oraz uszkodzeń instalacji: Nieuziemiony kabel grzejny przy awarii może się nadmiernie nagrzewać. W skrajnym przypadku grozi to zapłonem materiałów wokół i pożarem domu. Nawet jeśli nie dojdzie do otwartego ognia, brak uziemienia sprzyja poważnym uszkodzeniom urządzeń elektrycznych i samej instalacji – prąd zwarciowy nie płynący do ziemi może przeciążyć inne elementy, topić izolacje i powodować kosztowne awarie sprzętu. Innymi słowy, rezygnując z uziemienia, narażamy nie tylko siebie, ale i swój dobytek.
- Nieskuteczne działanie wyłącznika różnicowoprądowego: Wyłącznik różnicowoprądowy (RCD, potocznie różnicówka) to kluczowe zabezpieczenie chroniące nas przed porażeniem. Jednak bez uziemienia jego skuteczność może być poważnie ograniczona. Jeśli w razie uszkodzenia nie istnieje droga dla prądu do ziemi, różnicówka nie wykryje upływu – czyli nie wyłączy zasilania na czas. To oznacza, że użytkownik pozostaje praktycznie bez ochrony. Warto podkreślić: różnicówka nie zastąpi uziemienia, a instalacja pozbawiona przewodu ochronnego jest pozbawiona pełnej ochrony przeciwporażeniowej.
- Łamanie przepisów i odpowiedzialność prawna: Podłączenie instalacji grzewczej bez wymaganego uziemienia to działanie niezgodne z prawem. Taka instalacja nie powinna zostać odebrana przez nadzór budowlany, a w razie wypadku (porażenia prądem czy pożaru) właściciel lub wykonawca może ponieść surowe konsekwencje prawne. Przepisy przewidują kary finansowe, a nawet odpowiedzialność karną za rażące naruszenie zasad bezpieczeństwa. Ponadto ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli stwierdzi, że przyczyną zdarzenia była instalacja niezgodna z normami.
Jak zadbać o prawidłowe uziemienie?
Skoro uziemienie jest tak ważne, warto wiedzieć, jak prawidłowo je zapewnić w domowej instalacji grzewczej. Oto kilka praktycznych wskazówek dla użytkowników końcowych:
- Zawsze podłącz przewód ochronny: Nigdy nie wolno pomijać żółto-zielonego kabla ochronnego maty lub kabla grzejnego. Ten kabel (tzw. PE) należy trwale połączyć z instalacją elektryczną budynku (np. z bolcem uziemiającym w puszce przyłączeniowej). To on przejmie na siebie prąd w razie awarii – jego brak pozbawia nas najważniejszej ochrony.
- Korzystaj z usług wykwalifikowanych elektryków: Montaż elektrycznego ogrzewania podłogowego zleć fachowcom z uprawnieniami. Doświadczony elektryk zadba o poprawne uziemienie i ogólną zgodność instalacji z normami. Samodzielne przeróbki przez osobę bez uprawnień mogą skończyć się błędami i zagrożeniem bezpieczeństwa.
- Stosuj certyfikowane komponenty: Wybieraj tylko maty grzejne, przewody oraz osprzęt elektryczny posiadający odpowiednie atesty i certyfikaty. Sprawdź, czy kabel grzejny ma ekran/oplót ochronny i żyłę uziemiającą. Unikaj tanich, niesprawdzonych produktów – mogą one nie spełniać wymogów bezpieczeństwa.

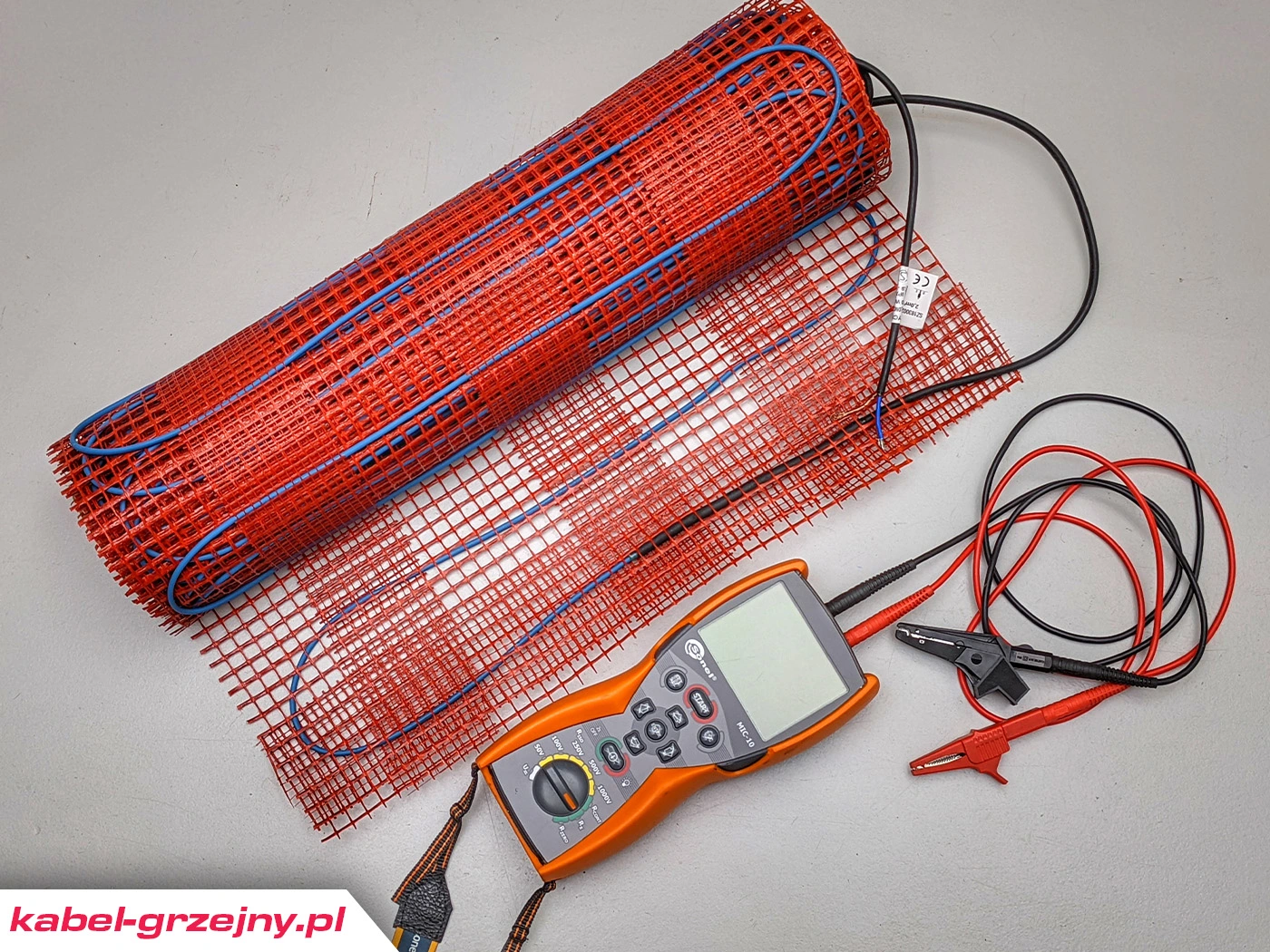

- Regularnie kontroluj instalację: Co kilka lat warto zlecić przegląd instalacji elektrycznej, zwłaszcza jeśli korzysta ona z ogrzewania podłogowego. Elektryk sprawdzi m.in. ciągłość uziemienia i zadziałanie różnicówki. Taka kontrola daje pewność, że uziemienie wciąż działa skutecznie i natychmiast zadziała w razie uszkodzenia przewodów.
Podsumowanie
Podłączanie mat i kabli grzejnych bez uziemienia absolutnie nie wchodzi w grę – to działanie niezgodne z normami i stwarzające śmiertelne zagrożenie. Przepisy (np. PN-IEC 60364) jednoznacznie wymagają uziemienia, a jego brak może prowadzić do porażenia prądem, pożaru czy nieskuteczności wyłączników ochronnych. Aby system ogrzewania elektrycznego był bezpieczny, zawsze upewnij się, że przewód ochronny jest prawidłowo podłączony, a instalacja wykonana zgodnie z obowiązującymi normami. Tylko wtedy różnicówki i inne zabezpieczenia zadziałają poprawnie, a Ty ochronisz życie, zdrowie oraz mienie. Pamiętaj – bezpieczeństwo jest najważniejsze, więc nigdy nie rezygnuj z uziemienia i powierzaj prace elektryczne wykwalifikowanym specjalistom.
