Kategoria poradnika: Obmiar pomieszczeń

  • Jak zmierzyć powierzchnię podłogi z wnęką w kształcie L?

    Jak zmierzyć powierzchnię podłogi z wnęką w kształcie L?

    Podłogę w kształcie litery L najłatwiej obliczyć jako pole dużego prostokąta pomniejszone o prostokątną wnękę. Mierz długości po rzeczywistym obrysie podłogi. Wynik mówi, ile metrów kwadratowych ma mierzona powierzchnia w tym uproszczeniu; nie jest urzędową powierzchnią użytkową lokalu ani gotową liczbą paczek paneli.

    Co przygotować i gdzie przykładać miarkę?

    Przygotuj miarkę zwijaną lub dalmierz odpowiedni do pomieszczeń, kartkę ze szkicem i coś do zapisywania. Odsłoń narożniki. Mierz na poziomie planowanej lub gotowej podłogi, od wykończonej powierzchni jednej ściany do powierzchni przeciwnej. Jeśli pomieszczenie jest dopiero w stanie surowym, zapisz ten stan: grubość przyszłych okładzin może zmienić wymiar użytkowy potrzebny przy układaniu materiału. Dalmierz wymaga płaskiej powierzchni odbijającej i świadomego ustawienia początku pomiaru według instrukcji jego modelu.

    1. Narysuj rzut i zaznacz sześć odcinków obrysu L. Sprawdź, czy dwa ramiona wnęki są prostopadłe, a przeciwległe odcinki planowanego prostokąta równoległe.
    2. Zmierz całkowitą długość L i całkowitą szerokość B obrysu zewnętrznego, także wtedy, gdy nie ma całej ściany na danym odcinku. Wymiar możesz ustalić jako sumę kolejnych części leżących na jednej osi.
    3. Zmierz długość l i szerokość b brakującego prostokąta. Sprawdź, że l nie przekracza L, a b nie przekracza B. Powtórz pomiar każdej części przed rozpoczęciem obliczeń.
    4. Policz osobno oba pola, a następnie odejmij pole wnęki. Zapisz wartości w tych samych jednostkach, najlepiej w metrach z dokładnością odpowiadającą rzeczywistemu pomiarowi.

    Wzór i przykład z kontrolą wyniku

    Pole P = L × B − l × b. Przy obrysie zewnętrznym 6,00 × 4,50 m otrzymujesz 27,00 m². Wnęka 2,00 × 1,50 m zajmuje 3,00 m², więc podłoga ma 24,00 m². Ten sam wynik daje niezależny podział na dwa niepokrywające się prostokąty: 4,00 × 4,50 m oraz 2,00 × 3,00 m, czyli 18,00 + 6,00 = 24,00 m². Szkic pokazuje konkretną orientację wnęki; inne położenie nie zmienia sposobu obliczania, jeżeli wymiary i kąty odpowiadają założeniom.

    Jeżeli część obrysu tworzy trójkąt, do sumy figur dodaj pole a × h / 2: dla podstawy 3,20 m i wysokości prostopadłej 2,50 m jest to 4,00 m². Dla trapezu o równoległych podstawach 4,00 i 2,80 m oraz prostopadłej odległości między nimi 3,00 m pole wynosi (4,00 + 2,80) × 3,00 / 2 = 10,20 m². Skośny bok nie jest wysokością, a wzoru na trapez nie wolno użyć, gdy wskazane podstawy nie są równoległe. Dziel obrys na figury bez wzajemnego nakładania i uwzględniaj każde pole tylko raz.

    Zapisz obmiar i wydrukuj rysunek

    W karcie poniżej są osobne pola na prostokąt zewnętrzny, wnękę i ręcznie obliczone pola. Rysunek pokazuje liczby przykładowe, dlatego przy własnych wymiarach sprawdź wynik na podstawie pól formularza, a nie na podstawie liczb nadrukowanych na schemacie.

    Karta obmiaru podłogi w kształcie L

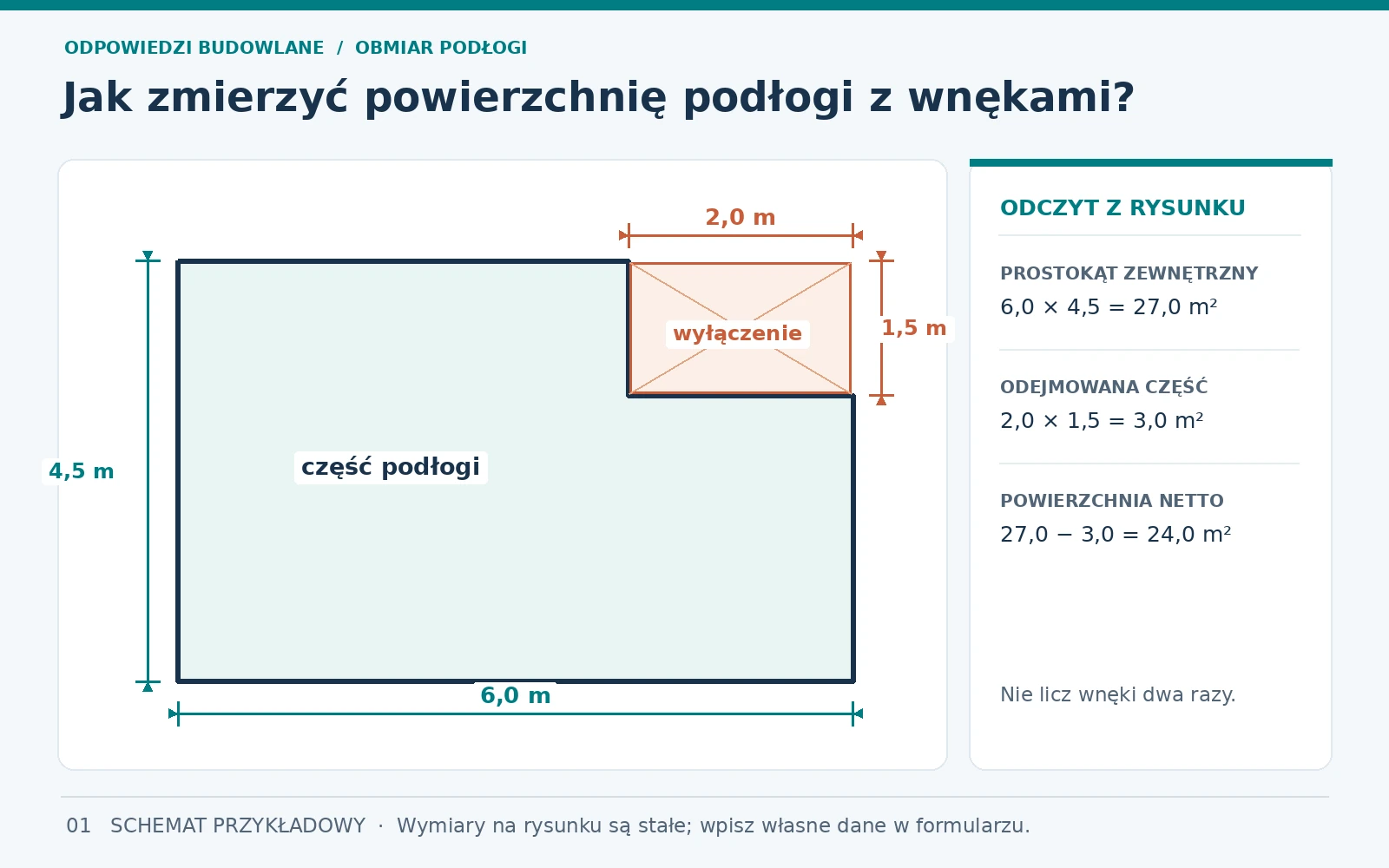

    Schemat podłogi L: prostokąt 6,00 na 4,50 m i wycięta wnęka 2,00 na 1,50 m; wynik przykładowy 24,00 m².

    Wyniki pozostają w tej przeglądarce tylko do zamknięcia strony. Wydruk nie zastępuje protokołu, jeżeli przepisy wymagają wykonania czynności przez osobę z odpowiednimi kwalifikacjami.

    Obrys zewnętrzny
    Brakujący prostokąt
    Obliczenie ręczne

    Arkusz zapisuje ręcznie policzone wartości; nie oblicza pola automatycznie. Druk obejmuje Twoje wpisy i stały schemat z liczbami przykładowymi.

    Kiedy prosty wzór nie wystarcza?

    Jeżeli wnęka ma skos, ściany nie są prostopadłe, pomiary po przeciwległych bokach istotnie się różnią albo podłogę przecinają słupy i wyspy, wykonaj dokładniejszy szkic i osobny obmiar każdej części. Nie podstawiaj średniej z przypadkowych odczytów do prostokąta, którego faktycznie nie ma. Pole potrzebne do zakupu paneli lub płytek może wymagać dodatku na układ, cięcia i odpady wynikającego z wybranego materiału; nie ma jednego procentu właściwego dla każdej podłogi. Do rozliczeń prawnych powierzchni lokalu stosuje się właściwe zasady obmiaru, których ten formularz nie zastępuje.

  • Ile listew przypodłogowych potrzeba do pokoju? Pomiar i rozkrój

    Ile listew przypodłogowych potrzeba do pokoju? Pomiar i rozkrój

    Długość listew do prostokątnego pokoju otrzymasz z obwodu pomieszczenia po odjęciu odcinków, na których listwy nie będzie. Liczba kupowanych sztuk zależy jeszcze od ich fabrycznej długości, położenia drzwi, miejsc łączenia i możliwości wykorzystania odciętych fragmentów. Sam iloraz metrów bieżących przez długość sztuki jest tylko dolną granicą.

    Jak pomierzyć przebieg listew?

    Użyj miarki i szkicu pokoju. Mierz wzdłuż linii przy ścianie, gdzie ma przebiegać listwa. Zaznacz wszystkie drzwi, przejścia bez listwy, stałe zabudowy oraz wnęki: te ostatnie mogą dodać nowe odcinki, a drzwi przerwać jeden długi odcinek na dwa krótsze. Zapisz długości pojedynczych odcinków, a nie tylko sumę obwodu. Odcinki, na których listwa biegnie przez otwór według projektu, pozostają w obliczeniu.

    1. Narysuj obrys pokoju i po kolei ponumeruj wszystkie odcinki ścian, na których będzie listwa.
    2. Zmierz długość każdego odcinka i szerokość otworów bez listwy. Dla drzwi w ścianie zaznacz odległość otworu od obu narożników, ponieważ samo 0,90 m szerokości nie wystarczy do rozkroju.
    3. Sprawdź długość jednej sztuki wybranej listwy, dopuszczalne miejsca łączeń, sposób wykonania narożników i straty na cięciu. Ułóż plan cięć z rzeczywistych odcinków.
    4. Policz całe sztuki wynikające z rozkroju. Jeśli zależy Ci na jednym odcinku bez łączenia, upewnij się, że producent ma odpowiednio długą listwę.

    Przykład: pokój 4,80 × 3,60 m z drzwiami 0,90 m

    Przy drzwiach umieszczonych pośrodku ściany o długości 4,80 m po obu ich stronach zostają odcinki po (4,80 − 0,90) / 2 = 1,95 m. Pozostałe ściany mają 4,80 m, 3,60 m i 3,60 m. Łączny przebieg listwy wynosi 1,95 + 1,95 + 4,80 + 3,60 + 3,60 = 15,90 m. Kontrola wzorem obwodu: 2 × (4,80 + 3,60) − 0,90 = 15,90 m.

    Załóżmy listwy o długości handlowej 2,20 m i łączenia dozwolone na prostych fragmentach. Poniższy układ zużywa osiem sztuk: dwie przytnij osobno na 1,95 m; cztery sztuki 2,20 m połóż w całości, po dwie na przeciwległej ścianie 4,80 m i po jednej na każdej ścianie 3,60 m; z siódmej sztuki przytnij 1,40 m i 0,40 m, a z ósmej kolejne 1,40 m. Po złączeniu otrzymasz 4,80 m jako 2,20 + 2,20 + 0,40 oraz obie ściany 3,60 m jako 2,20 + 1,40. Jedna sztuka 2,20 m pozostawia dość miejsca na cięcia 1,40 + 0,40 m. Teoretyczne minimum to także osiem, bo 15,90 / 2,20 = 7,23, ale dopiero rozkrój pokazuje, że w tym przypadku osiem jest wykonalne.

    MiejsceOdcinek gotowyPrzykładowe części z listew 2,20 m
    Ściana z drzwiami, lewa strona1,95 m1,95 m
    Ściana z drzwiami, prawa strona1,95 m1,95 m
    Ściana przeciwległa4,80 m2,20 + 2,20 + 0,40 m
    Pierwsza ściana boczna3,60 m2,20 + 1,40 m
    Druga ściana boczna3,60 m2,20 + 1,40 m

    Plan zakłada możliwość wykorzystania krótkiego elementu 0,40 m, zwykłe proste łączenia i cięcia mieszczące się w pozostałych długościach. Nie uwzględnia specyficznych zakładów, profilowanych narożników, uszkodzeń ani wymogu dłuższych odcinków bez łączenia. W takim przypadku zaplanuj dodatkową sztukę lub zmień rozkrój po sprawdzeniu instrukcji konkretnej listwy. Dwie sztuki 1,95 m można przyciąć z osobnych elementów 2,20 m; pozostaną dwa odcinki po około 0,25 m, pomniejszone o rzaz.

    Karta pomiaru i wydruk

    Przepisz do formularza własne odcinki, otwory i przyjętą długość handlową listwy. Wynik metrów bieżących i sztuk trzeba wyliczyć oraz wpisać ręcznie. Rysunek ilustruje wyłącznie przykład z drzwiami pośrodku ściany, nie przestawia ich na podstawie Twoich danych.

    Karta obmiaru listew przypodłogowych

    Rzut przykładowego pokoju 4,80 na 3,60 m; drzwi 0,90 m centralnie dzielą jedną ścianę na dwa odcinki 1,95 m.

    Wyniki pozostają w tej przeglądarce tylko do zamknięcia strony. Wydruk nie zastępuje protokołu, jeżeli przepisy wymagają wykonania czynności przez osobę z odpowiednimi kwalifikacjami.

    Wymiary i otwory
    Oddzielne odcinki do przykładu
    Podsumowanie i rozkrój ręczny

    Arkusz zapisuje ręcznie policzoną długość i liczbę sztuk; nie wylicza rozkroju automatycznie. Druk zawiera wpisy i stały schemat przykładu.

    Najczęstsze pomyłki

    Wnęka dodaje metry bieżące, nawet jeśli nie zwiększa długości ściany widzianej od wejścia. Drzwi odejmujesz tylko na części faktycznie bez listwy. Wartość 15,90 m nie powie, ile sztuk wystarczy, jeżeli ściana jest podzielona na wiele odcinków, łączenia nie są dopuszczalne albo narożniki wymagają uciosów. Najpierw zmierz i rozplanuj cięcie, później zamawiaj konkretny produkt.

  • Jak obliczyć kubaturę prostokątnego pokoju?

    Jak obliczyć kubaturę prostokątnego pokoju?

    Geometryczna kubatura prostokątnego pokoju to długość razy szerokość razy wysokość wewnętrzna. Jeśli wszystkie trzy wymiary podasz w metrach, wynik otrzymasz w metrach sześciennych. To przydatny opis wielkości przestrzeni, ale sama kubatura nie wyznacza wydajności wentylacji ani mocy ogrzewania.

    Gdzie i czym mierzyć trzy wymiary?

    Wystarczy sprawna miarka zwijana albo dalmierz pracujący w pomieszczeniu. Długość i szerokość mierz między powierzchniami wykończonych ścian; wysokość od gotowej podłogi do gotowego sufitu. Zwróć uwagę, czy dalmierz dolicza długość swojej obudowy lub ma wybrany punkt odniesienia zgodnie z instrukcją. Wysokości nie mierz od wierzchu listwy lub przypadkowego podestu. Jeżeli wymiary po przeciwległych stronach albo wysokość przy różnych ścianach się różnią, zanotuj to zamiast zakładać prostopadłościan.

    1. Zapisz na szkicu poziomy odcinek długości L i prostopadłą szerokość B, oba w metrach.
    2. Zmierz wysokość H od podłogi do sufitu w co najmniej kilku miejscach. Potwierdź, że sufit jest płaski, a wysokość zasadniczo stała.
    3. Pomnóż trzy wymiary; najpierw zachowaj wynik bez przedwczesnego zaokrąglania. Dopiero do przedstawienia wyniku dostosuj liczbę miejsc po przecinku do dokładności pomiaru.

    Przykład: 4,80 × 3,60 × 2,60 m

    Powierzchnia podłogi to 4,80 × 3,60 = 17,28 m². Kubatura V = 17,28 × 2,60 = 44,928 m³, co po zaokrągleniu daje 44,93 m³. Sprawdzenie jednostek: m × m × m = m³. Jeśli zamiast 2,60 m wpiszesz 260 jako liczbę metrów, wynik będzie sto razy za duży, więc przed liczeniem sprowadź centymetry do metrów.

    Arkusz wymiarów do druku

    Karta grupuje wymiary poziome, wysokość i ręcznie wpisany wynik. Po uzupełnieniu można wydrukować podane pomiary razem z rysunkiem. Stały rysunek ma liczby z przykładu; nie zastępuje Twojego szkicu, gdy pokój ma inną geometrię.

    Karta geometrycznej kubatury pokoju

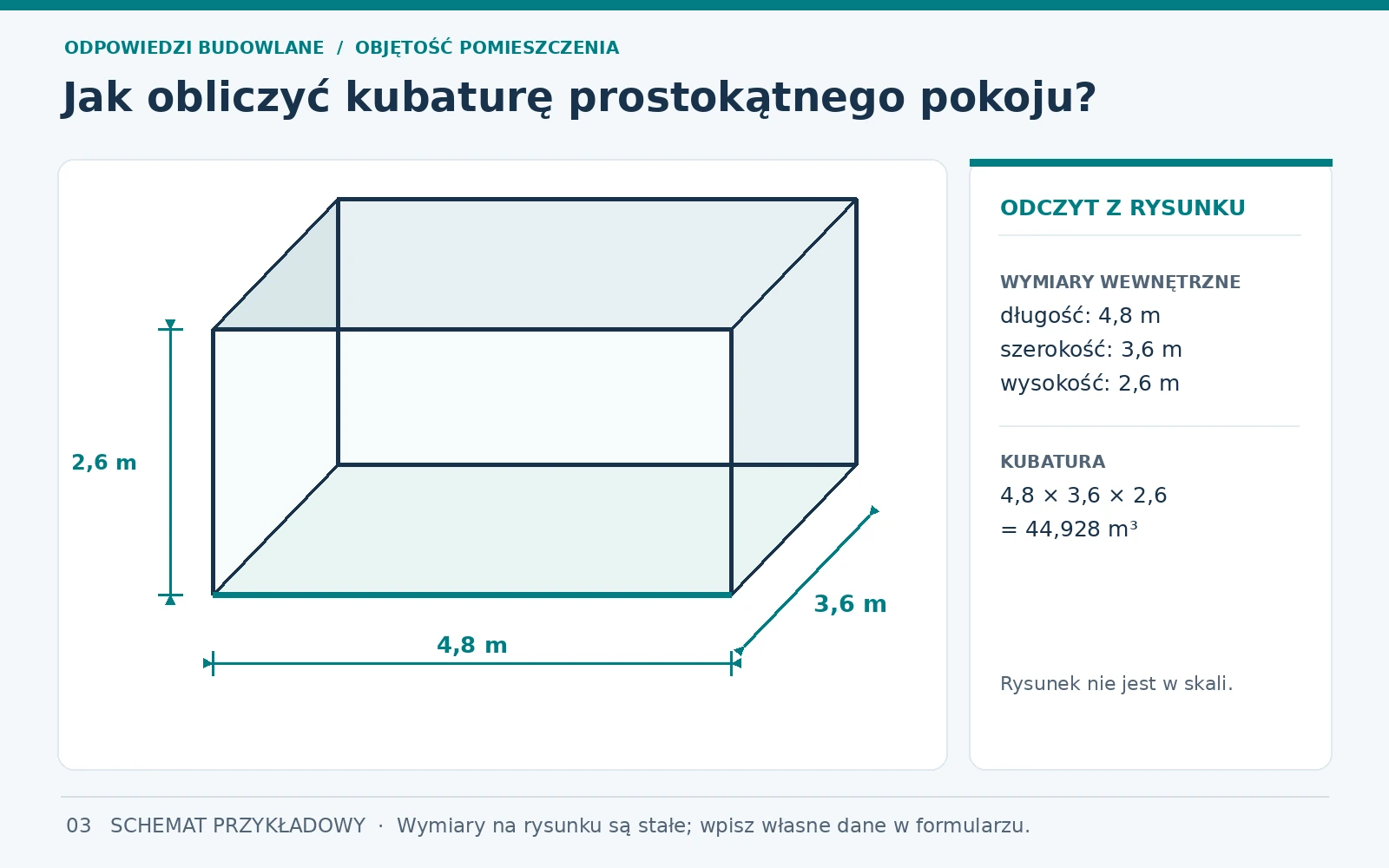

    Przykładowy pokój: rzut długość 4,80 m i szerokość 3,60 m oraz przekrój wysokość 2,60 m; objętość 44,928 m³.

    Wyniki pozostają w tej przeglądarce tylko do zamknięcia strony. Wydruk nie zastępuje protokołu, jeżeli przepisy wymagają wykonania czynności przez osobę z odpowiednimi kwalifikacjami.

    Wymiary podłogi
    Wysokość wewnętrzna
    Wynik obliczony ręcznie

    Arkusz zapisuje ręcznie obliczoną kubaturę; sam nie mnoży wpisanych wartości. Rysunek przedstawia wymiary przykładowe.

    Kiedy wynik wymaga innego obliczenia?

    Gdy występują skosy, antresola, słupy, nisze, poziomy podwieszany sufit albo pomieszczenie ma kształt L, podziel przestrzeń na proste bryły i policz je osobno; części wspólnej nie dodawaj dwa razy. Przy jednym równomiernym spadku sufitu między dwiema równoległymi ścianami można użyć średniej z dwóch zmierzonych wysokości, ale tylko wtedy, gdy przekrój naprawdę ma kształt trapezu. Dla podłogi 5,00 × 4,00 m i wysokości malejącej liniowo od 2,80 do 1,20 m byłoby to 5,00 × 4,00 × (2,80 + 1,20) / 2 = 40,00 m³. Przy bardziej złożonych skosach potrzebny jest osobny rysunek i podział na bryły.

    To geometryczny obmiar pomocniczy. Obliczenie kubatury budynku do projektu lub dobór instalacji wymaga własnych zasad, danych i oceny uprawnionej osoby odpowiednio do zadania; sama liczba metrów sześciennych nie wystarcza.

  • Jak zmierzyć odchylenie ściany od pionu?

    Jak zmierzyć odchylenie ściany od pionu?

    Do orientacyjnego sprawdzenia pionowości wyznacz linię pionową obok ściany, a następnie zmierz poziomą odległość od tej linii do ściany na dwóch wysokościach. Różnica odległości podzielona przez pionowy odstęp wysokości daje zmianę odległości w mm/m. To kontrola badanego pasa ściany, nie automatyczne orzeczenie o zgodności całej przegrody z normą lub umową.

    Przyrządy i przygotowanie pomiaru

    Możesz użyć pionu murarskiego z ciężarkiem oraz sztywnej miarki z czytelną skalą milimetrową. Zamocuj linkę bezpiecznie w górze badanego miejsca; ciężarek nie powinien dotykać podłogi ani ściany. Poczekaj, aż przestanie się kołysać. Odległości mierz od napiętej linki do tego samego rodzaju powierzchni ściany, poziomo i w jednej płaszczyźnie. Jeśli masz sprawdzony laser pokazujący pion, przestrzegaj jego instrukcji ustawienia i zakresu samopoziomowania. Samo przyłożenie krótkiej poziomicy w przypadkowym miejscu nie opisuje odchylenia na wysokości całej ściany.

    1. Wybierz pionową linię kontroli A na ścianie, np. z dala od narożnika. Wyznacz punkt górny i dolny oddalone pionowo o znaną wysokość h. Nie mierz tuż przy nierównym zaczepie linki.
    2. Zapisz poziomą odległość d_g między pionem a ścianą w punkcie górnym oraz d_d w dolnym, w milimetrach. Jeśli powierzchnia ma wybrzuszenie, dodaj punkt pośredni i zanotuj osobno miejscową nierówność.
    3. Oblicz różnicę ze znakiem Δd = d_d − d_g. Jej wartość bezwzględna |Δd| określa zmianę odsunięcia ściany między punktami. Dzieląc |Δd| przez h podane w metrach, otrzymasz mm/m.
    4. Powtórz cały zestaw w co najmniej dwóch innych miejscach, jeżeli chcesz wstępnie ocenić więcej niż jeden pas ściany. Zaznacz miejsca A, B i C na swoim szkicu.

    Przykład odczytu bez fikcyjnego progu tolerancji

    Na linii A odległość górna wynosi 18 mm, dolna 30 mm, a pionowy odstęp między punktami 2,00 m. Otrzymujesz Δd = 30 − 18 = +12 mm. W badanym odcinku dolna część ściany znajduje się o 12 mm dalej od linii pionu niż górna. Wskaźnik zmiany to |12| / 2,00 = 6 mm/m. Nie przeliczaj 2,00 m na 2000 i nie podawaj wyniku jako 0,006 mm/m. Jeśli oba odczyty byłyby równe, między tymi punktami wynik wyniósłby zero, choć ściana nadal mogłaby mieć nierówności pomiędzy nimi.

    Nie istnieje jedna dopuszczalna odchyłka dla każdej ściany i każdej sytuacji. Kryterium oceny zależy m.in. od rodzaju ściany, jej konstrukcji, wykończenia, projektu, umowy, przyjętych wytycznych wykonawczych i metody badania. Nie wpisuj do protokołu słowa „zgodne” tylko dlatego, że obliczono 6 mm/m. Pomiar przyrządem bez ustalonej dokładności, przy ruchomej lince lub na nierównej powierzchni też nie daje podstaw do rozstrzygnięcia sporu.

    Karta kilku linii pomiarowych

    Oddzielne grupy A, B i C ułatwiają zapis odczytów w różnych pasach ściany. Dla każdej grupy przepisz rzeczywistą wysokość między punktami, obie odległości, ręcznie policzoną różnicę ze znakiem oraz wartość mm/m. Wydruk zawiera wprowadzone dane i stały rysunek metody, ale nie staje się protokołem odbiorowym ani opinią techniczną.

    Orientacyjny zapis odchylenia ściany od pionu

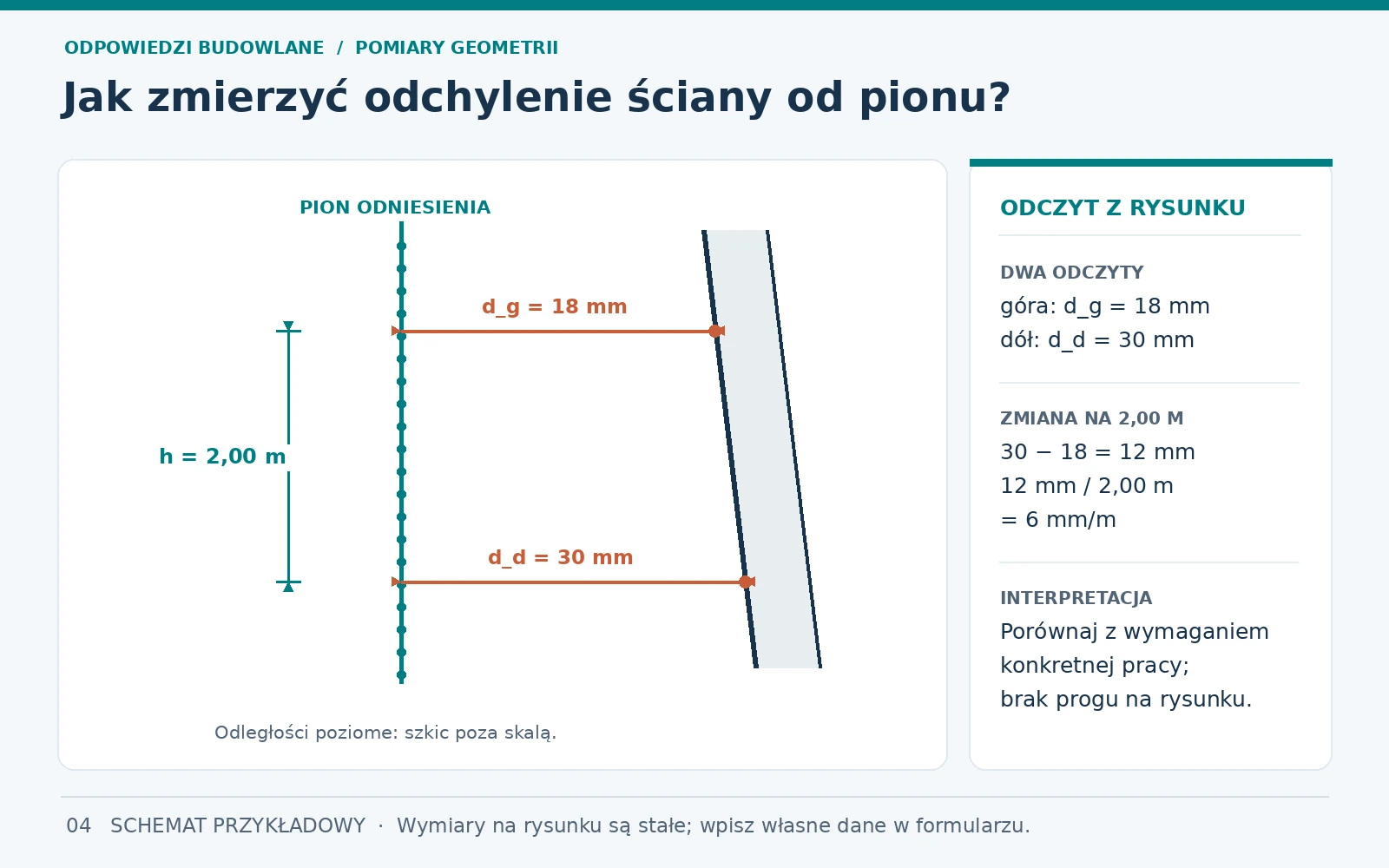

    Dwie odległości poziome 18 i 30 mm od pionu murarskiego do ściany, mierzone na wysokościach oddalonych o 2,00 m; różnica 12 mm, wskaźnik 6 mm/m.

    Wyniki pozostają w tej przeglądarce tylko do zamknięcia strony. Wydruk nie zastępuje protokołu, jeżeli przepisy wymagają wykonania czynności przez osobę z odpowiednimi kwalifikacjami.

    Linia pomiarowa A
    Linia pomiarowa B
    Linia pomiarowa C

    Arkusz nie oblicza różnicy ani mm/m: wpisz je ręcznie po sprawdzeniu działań. Wydruk nie ocenia zgodności z normą ani projektem.

    Kiedy poprosić o ocenę specjalistę?

    Jeżeli ściana jest nośna, ma widoczne rysy, odkształcenia, odspojenia, zmiany w czasie albo pomiar jest potrzebny do odbioru robót czy sporu z wykonawcą, przekaż sprawę osobie z właściwymi kompetencjami do oceny danej konstrukcji lub robót. Taka osoba określi adekwatną metodę, dokument odniesienia, tolerancję i wymagane punkty pomiarowe. Przy zagrożeniu bezpieczeństwa nie obciążaj podejrzanej ściany i nie odkładaj oceny konstrukcji na podstawie orientacyjnej karty z internetu.
