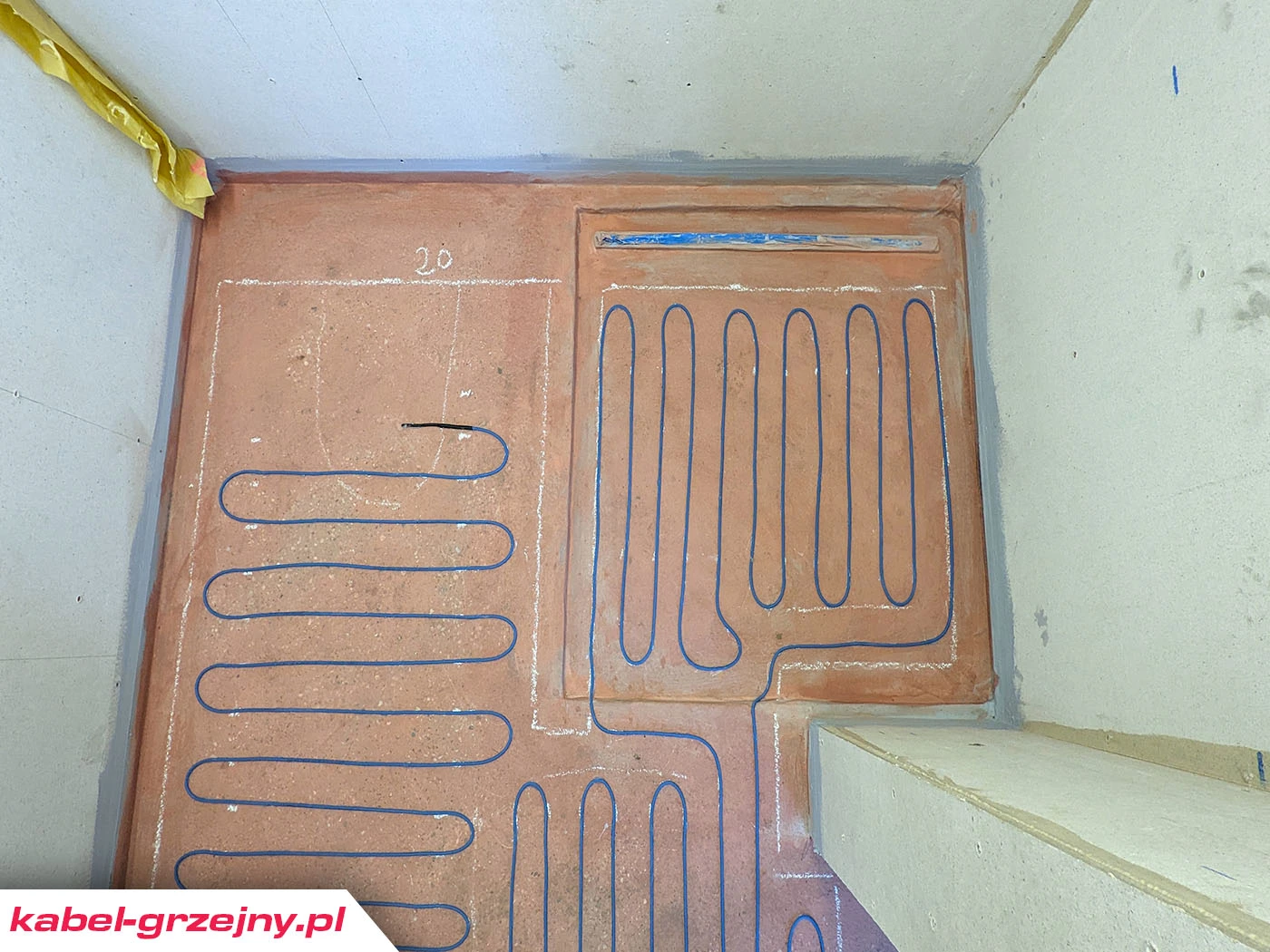

Elektryczne ogrzewanie podłogowe, montaż przewodu grzejnego w łazience pod płytkami i pod prysznicem. Ze względu na nietypowy kształt podłogi w prezentowanym pomieszczeniu, łatwiejszym w montażu i tańszym rozwiązaniem od maty jest kabel grzejny. Obejrzyj poniższy film do końca i zobacz jak to robi nasz instalator z certyfikatem PRO Raychem.
Kable grzejne podłogowe Raychem są najlepszym wyborem w przypadku skomplikowanych kształtów pomieszczeń. Podczas renowacji kable grzejne mogą być układane na wszystkich typowych i stabilnych podłożach. Dostępne są w różnej mocy oraz w zestawach z termostatami pokojowymi które posiadają 12 lat gwarancji. W dalszej części filmu zobaczysz jak prawidłowo zainstalować czujnik podłogowy.
- Czas montażu kabla: 50 min
- Kabel będzie zalany wylewką samopoziomującą: 12 – 15 mm
- Wykończenie podłogi: panele winylowe (pod prysznicem masa żywiczna)
- Zestaw grzewczy: Raychem T2Blue-10 – od 2026 roku zastąpiony T2Blue+
- Moc przewodu grzejnego: 10 W/m
- Moc grzewcza zestawu: 300 W
- Przyjęta moc grzewcza: 120 W/m2
- Powierzchnia ogrzewanej podłogi: 2,3m2
- Wyliczone odstępy pomiędzy kablami: co 7,5 cm
- Klej w zestawie: tak
- Gwarancja na termostat: 12 lat
- Wyznacz strefę grzewczą na podłodze uwzględniając stałą zabudowę i miejsca w których mogą być wiercone otwory w podłodze. Stosując kabel grzejny o mocy 10 W/m odsuń się min 5 cm od ścian a od odpływu pod prysznicem min 8 – 10 cm. Kabel zainstalowany zbyt blisko syfonu może przyspieszać wysuszanie w nim wody.
- Przed ułożeniem kabla grzejnej zmierz dokładnie wyznaczoną strefę. Przy skomplikowanych kształtach pomieszczenia zrobisz to łatwiej dzieląc poszczególne miejsca na prostokąty i kwadraty.Uzyskany wynik powierzchni podziel przez długość dobranego kabla grzejnego a następnie pomnóż przez 100 otrzymując dokładne odległości pomiędzy kablami grzejnymi.
- Montujemy zestaw grzewczy Raychem T2Blue-10 z kablem podłogowym o mocy 10 W/m. Prawidłowo zainstalowany kabel T2Blue jest systemem bezawaryjnym, dlatego producent, pewien jakości swoich wyrobów, w ramach gwarancji ręczy również naprawą Twojej podłogi. Zestaw zawiera:
- Rurę do montażu przewodowego czujnika temperatury w podłodze, wraz z mosiężną zaślepką i zabezpieczeniem.
- Instrukcję montażu termostatu.
- Zaawansowany termostat R-SENZ-WIFI posiadający 12-sto letnią gwarancję. Dostarczany jest w białej ramce, opcjonalnie można dokupić ramkę w kolorze antracytowym lub metalicznym. Istnieje również możliwość dopasowania do systemów ramek innych firm.
- Czujnik temperatury podłogi.
- Klej na gorąco o większym stopniu adhezji.
- Plakietki, instrukcję montażu i protokół pomiarów.
- Całość zapakowana jest w pudełko z systemem łatwego rozwijania co znacznie ułatwia i przyśpiesza montaż kabla.
- Przed użyciem kabla grzejngo wykonaj pierwszy pomiar elektryczny. Zmierz rezystancję pomiędzy żyłami grzejnymi, prawidłowa wartość jaką powinniśmy otrzymać znajduje się na opakowaniu oraz na etykiecie przyklejonej do przewodu zasilającego. Wykonaj również pomiar rezystancji izolacji pod napięciem 1000V który powinien być większy niż 1000 Mega Ohm.
- Przygotuj rurę czujnika podłogowego. Zaślep jeden koniec załączoną do zestawu mosiężną zaślepką. Wyprostuj całą rurę i wprowadź do samego końca czujnik przewodowy. Wstępnie na tym etapie można wprowadzić rurę w ścianę.
- W dogodnym miejscu na podłodze ustaw przygotowane pudełko z kablem grzejnym. Przyklej go do podłoża klejem na gorąco.
- Montaż kabla zacznij od wprowadzenia kabla zasilającego w stronę puszki termostatu.
- Ustal plan klejenia kabla grzejnego do podłogi. Od krawędzi wyznaczonej strefy odmierz połowę wyliczonych wcześniej odstępów i zacznij przyklejać kabel do podłogi.
- Mufa połączeniowa musi znajdować się w warstwie kleju, nie wolno je wyginać i zmieniać kształtu.
- Pistolet do kleju powinien być dobrze rozgrzany, wykonuj tą czynność w rękawiczkach uważając aby nie poparzyć się gorącym klejem.
- Dobrze jest w pierwszej kolejności przykleić naciągnięty kabel na jego skrajnych końcach a środkowe miejsca doklejać w kolejnym etapie montażu.
- Załączony do zestawu klej do mocowania kabli ma podwyższony stopień adhezji i jest przeznaczony do montażu na gorąco przy użyciu pistoletu. Czas obróbki kleju wynosi ok 10 sekund, w zależności od rozmiaru, temperatury i przewodności cieplnej przyklejonego materiału. Klej osiąga pełną wytrzymałość po ostygnięciu klejonego fragmentu do temperatury pokojowej.
- Podczas montażu nie należy chodzić po kablach, jeżeli musisz to zrobić zabezpiecz je na przykład płytą OSB.
- Należy unikać mechanicznych uszkodzeń kabli grzejnych! W przypadku uszkodzenia kabla należy zastosować dedykowany przez producenta zestaw naprawczy.
- Rurę czujnika przyklej dokładnie między kablami grzejnymi, wyprofiluj ją tak, aby miała możliwie delikatne łuki.
- Zamontowane kable grzejne możesz zalać wylewką samopoziomującą lub rozprowadzić po nich zaprawę na bazie cementu, rozprowadzaj zawsze wzdłuż żył grzewczych. Stosuj przy tym środki ostrożności, aby nie pozrywać kabli oraz rury osłonowej czujnika temperatury podłogi.
- Wykonaj ponownie dwa pomiary, upewniając się przed zaklejeniem czy kabel nie został przypadkowo uszkodzony podczas montażu. Wyniki zapisz w protokole odbioru. Trzecie pomiary należy wykonać po zaklejeniu kabla.
- Wykonaj dokładną dokumentację fotograficzną.
