Pomiar rezystancji kabla grzejnego w podłodze przed montażem – dlaczego to tak ważne?

Elektryczne ogrzewanie podłogowe zyskuje na popularności jako sposób na komfortowe ciepło w domu. Wiele osób decyduje się na samodzielny montaż takiego systemu. Jednak zanim przystąpimy do układania kabla grzejnego w podłodze, warto wykonać ważną czynność: pomiar jego rezystancji.

Dlaczego to takie istotne? W tym poradniku w przystępny sposób wyjaśniamy, czym jest rezystancja i czemu ma znaczenie w kablu grzejnym. Opisujemy również, jak i kiedy prawidłowo zmierzyć rezystancję kabla, oraz jakie mogą być konsekwencje pominięcia tego kroku. Na koniec znajdziesz praktyczne wskazówki montażowe i listę typowych błędów, których należy unikać.

Co to jest rezystancja i dlaczego jest ważna w kablu grzejnym?

Rezystancja elektryczna to cecha przewodnika określająca, jak bardzo utrudnia on przepływ prądu elektrycznego. Im większa rezystancja, tym mniejszy prąd popłynie przez dany element przy przyłożonym napięciu. Wartość rezystancji mierzy się w omach (Ω).

W przypadku kabla grzejnego od wartości jego rezystancji zależy moc wydzielanego ciepła. Każdy kabel grzejny jest zaprojektowany tak, by przy standardowym napięciu (np. ~230 V) generować określoną ilość ciepła (moc). Ta moc wynika bezpośrednio z rezystancji kabla – zgodnej ze specyfikacją producenta. Jeżeli rezystancja odbiega od wartości nominalnej (jest znacząco zbyt duża lub za mała), oznacza to problem. Taki kabel może nie nagrzewać się prawidłowo, a odchylenia często świadczą o uszkodzeniu lub wadzie, która może być niebezpieczna.

Dlaczego pomiar rezystancji kabla przed montażem jest tak istotny?

Pomiar rezystancji to jedna z pierwszych czynności, jaką należy wykonać przed ułożeniem kabla grzejnego w podłodze. Jest to krok często pomijany przez początkujących instalatorów, tymczasem zapewnia on wiele korzyści i może uchronić przed poważnymi problemami. Oto główne powody, dla których warto zmierzyć rezystancję kabla grzejnego przed jego montażem:

• Wykrycie wad fabrycznych lub uszkodzeń transportowych – nawet nowy kabel może mieć ukrytą usterkę (np. przerwę w obwodzie) lub uszkodzenie powstałe w trakcie transportu. Pomiar tuż przed montażem pozwala takie problemy wychwycić zawczasu.
• Zaoszczędzenie czasu i pieniędzy – jeśli zainstalujemy wadliwy kabel i dopiero po wykończeniu podłogi okaże się, że ogrzewanie nie działa, konieczne będzie kucie świeżo ułożonej posadzki. Taki remont naprawczy jest kosztowny i uciążliwy, więc lepiej zapobiec mu poprzez sprawdzenie kabel zawczasu.
• Bezpieczeństwo elektryczne – pomiar pozwala stwierdzić, czy kabel nie ma zwarcia ani uszkodzonej izolacji. Gdyby kabel był uszkodzony, mogłoby to spowodować przepalenie bezpieczników, zadziałanie wyłącznika różnicowoprądowego, a w skrajnych sytuacjach nawet pożar. Dzięki testowi zyskujemy pewność, że instalacja będzie bezpieczna.
• Gwarancja – większość producentów wymaga przeprowadzenia i udokumentowania pomiarów rezystancji kabla na każdym etapie montażu. Jeśli tego nie zrobimy, w razie problemów producent może nie uznać gwarancji. Wykonując pomiary zgodnie z instrukcją, zabezpieczamy się na wypadek usterek.
• Sprawdzenie parametrów – porównując zmierzoną rezystancję z wartością podaną przez producenta, upewniamy się, że kabel ma właściwe parametry. To gwarantuje, że ogrzewanie podłogowe osiągnie zakładaną moc i będzie działać zgodnie z oczekiwaniami.

Kiedy należy zmierzyć rezystancję kabel grzejnego?

Specjaliści zalecają sprawdzenie rezystancji kabel co najmniej trzy razy podczas całego procesu instalacji. Dzięki temu na każdym etapie upewniasz się, że kabel pozostał nieuszkodzony. Oto kluczowe momenty, w których należy wykonać pomiary:

1. Przed montażem – czyli jeszcze przed ułożeniem kabel w podłodze, tuż po wyjęciu go z opakowania. To wstępne badanie potwierdza, że kabel od początku jest sprawny.
2. Po ułożeniu kabel, przed zalaniem – wykonaj ponowny pomiar, gdy kabel jest już rozłożony na podłożu (np. przymocowany taśmami), ale jeszcze nie zalany wylewką ani przykryty klejem do płytek. Dzięki temu upewnisz się, że podczas układania nie doszło do przypadkowego uszkodzenia kabel.
3. Po ułożeniu posadzki, przed podłączeniem zasilania – ostatni test przeprowadza się już po ułożeniu wykończenia podłogi (np. płytek czy paneli) i utwardzeniu kleju lub wylewki. Zanim podłączysz termostat i zasilanie, zmierz rezystancję, aby potwierdzić, że prace wykończeniowe nie uszkodziły kabel.

Jak zmierzyć rezystancję kabel grzejnego?

Do pomiaru potrzebny jest podstawowy przyrząd: multimetr (miernik uniwersalny) z funkcją pomiaru oporu (Ω). Najwygodniejszy będzie multimetr cyfrowy. Sama procedura jest prosta:

1. Przygotowanie miernika – Upewnij się, że kabel jest odłączony od wszelkiego zasilania. Jeśli mierzysz nowy, jeszcze nie zainstalowany kabel, po prostu nie podłączaj go do żadnej instalacji (pozostaw go luzem). Ustaw multimetr w tryb pomiaru rezystancji (omomierz). Wybierz odpowiedni zakres pomiarowy, np. 0–200 Ω, tak aby spodziewana wartość rezystancji mieściła się w zakresie. (Wartość nominalna rezystancji dla danego kabel jest podana na etykiecie lub w instrukcji producenta).

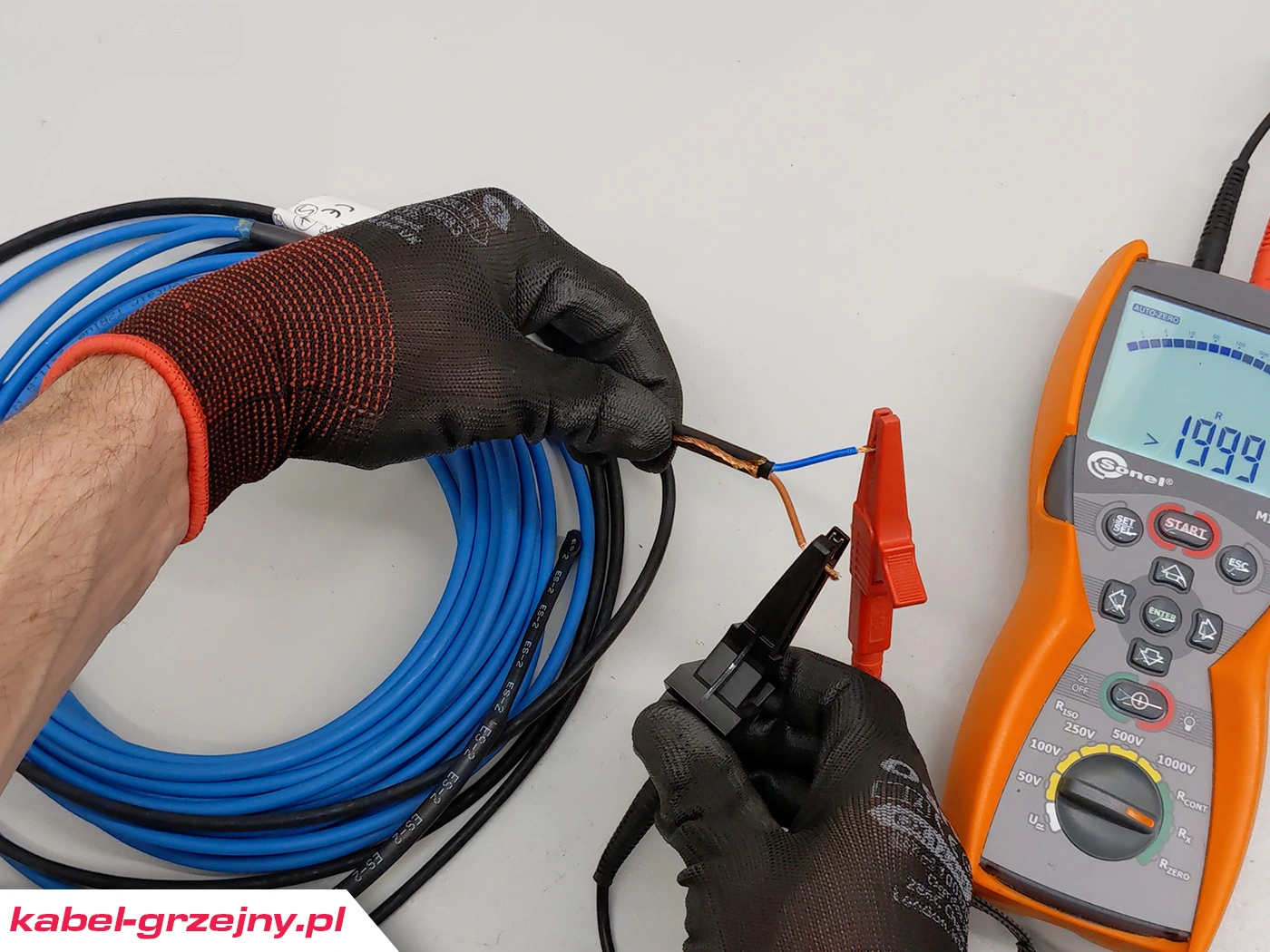

2. Wykonanie pomiaru – Przyłóż lub podłącz sondy miernika do obu końcówek kabel grzejnego (czyli do dwóch wewnętrznych żył przewodzących prąd). Postaraj się zapewnić dobry kontakt – najlepiej, jeśli Twój multimetr ma sondy z zaciskami (tzw. „krokodylkami”), które można pewnie przymocować do końcówek. Upewnij się, że metalowe części sond nie stykają się ze sobą ani z ekranem (oplotem) kabel.
3. Odczyt wyniku – Sprawdź, jaką wartość rezystancji wskazuje multimetr. Powinna być zbliżona do wartości katalogowej (fabrycznej) dla danego modelu kabel. Niewielkie odchyłki są normalne (rezystancja może się nieco różnić np. wskutek temperatury otoczenia), ale jeśli odczyt odbiega o więcej niż kilka czy kilkanaście procent, należy zachować ostrożność.
4. Sprawdzenie izolacji – Dla pełnego bezpieczeństwa warto dodatkowo sprawdzić, czy izolacja kabel jest nienaruszona. W tym celu zmierz, czy nie ma żadnego przejścia (przewodności) między którąkolwiek żyłą czynną a uziemieniem (ekranem kabel). Na multimetrze powinno to wskazać nieskończenie dużą rezystancję (wyświetlacz może pokazać „OL” lub „∞”). Taki wynik oznacza, że izolacja nie jest uszkodzona. Dokładniejszy pomiar rezystancji izolacji wykonuje się specjalnym miernikiem (tzw. megomomierzem) pod wyższym napięciem, ale dla potrzeb domowego montażu podstawowy test multimetrem zwykle wystarcza, by wykryć ewentualne oczywiste usterki.
5. Interpretacja wyniku – Jeśli uzyskana wartość rezystancji mieści się w normie (zgodnie ze specyfikacją), kabel można uznać za sprawny. Zanotuj wynik pomiaru w dokumentacji (np. w karcie gwarancyjnej lub dzienniku montażowym). Przy kolejnym etapie instalacji ponownie porównasz odczyt – powinien pozostać taki sam. Jeśli natomiast pomiar wykazał brak ciągłości (rezystancja nieskończenie duża), zwarcie (rezystancja bliska zeru) lub wartość znacząco inną od oczekiwanej, nie montuj takiego kabel. Należy wówczas skontaktować się ze sprzedawcą lub producentem w celu wymiany elementu lub dalszej diagnostyki.

Co może się stać, jeśli pominiemy ten pomiar?

Pominięcie pomiaru rezystancji kabel grzejnego przed montażem (lub w jego trakcie) to igranie z ryzykiem. Można doprowadzić do sytuacji, w której cała nowa podłoga zostanie wykonana nad uszkodzonym kabel, a system ogrzewania w ogóle nie zadziała. Taki błąd ujawnia się dopiero przy próbie uruchomienia ogrzewania – podłoga pozostaje zimna, mimo że zainwestowaliśmy w instalację wiele pracy i środków.

Konsekwencje braku pomiaru to nie tylko brak ciepła. W scenariuszu awarii czeka nas kosztowna naprawa: trzeba zlokalizować uszkodzony odcinek kabel (co często wymaga specjalistycznego sprzętu), skuć część posadzki i wymienić fragment instalacji. To wiąże się z dodatkowymi wydatkami, stresem i bałaganem w domu. W skrajnych przypadkach, jeżeli doszłoby do zwarcia lub przebicia izolacji, istnieje ryzyko uszkodzenia instalacji elektrycznej, a nawet pożaru. Co prawda zabezpieczenia (bezpieczniki, wyłącznik różnicowoprądowy) zadziałają i odłączą zasilanie w takiej sytuacji, jednak nadal oznacza to nagłą przerwę w działaniu ogrzewania oraz konieczność naprawy.

Warto pamiętać też o kwestii gwarancji. Jeśli po pewnym czasie kabel przestanie działać i zgłosimy usterkę, producent może poprosić o wartości rezystancji zanotowane podczas montażu. Brak takich danych lub nieprzeprowadzenie testów może skutkować odmową uznania reklamacji. Innymi słowy, pominięcie pomiaru może nas pozbawić ochrony gwarancyjnej.

Wskazówki praktyczne i typowe błędy do unikania

• Wykonaj wszystkie pomiary – Przeprowadź trzy zalecane pomiary rezystancji: przed ułożeniem kabel, po ułożeniu (przed zalaniem) i po wykończeniu podłogi (przed podłączeniem zasilania). Nie poprzestawaj na jednym sprawdzeniu – każdy etap niesie ryzyko uszkodzenia kabel, które test pozwoli wykryć.
• Użyj odpowiedniego miernika – Korzystaj ze sprawnego, dobrze skalibrowanego multimetru. Powinien on mieć zakres pomiarowy dostosowany do przewidywanej wartości rezystancji (dla typowego kabel grzejnego jest to zwykle kilkadziesiąt omów) oraz wygodne sondy pomiarowe (np. zaciski typu „krokodylek” ułatwiające pewne połączenie). Najlepiej sprawdzają się multimetry cyfrowe z funkcją pomiaru oporu.
• Odłącz kabel od zasilania – Podczas pomiarów kabel zawsze musi być odłączony od sieci elektrycznej. Nigdy nie dokonuj pomiaru rezystancji na kabel pod napięciem!
• Unikaj dotykania gołych końcówek – Nie trzymaj palcami metalowych, odizolowanych końcówek kabel podczas wykonywania pomiaru. Możesz przez to zafałszować wynik (ciało człowieka też przewodzi prąd) lub narazić się na porażenie, jeśli doszłoby do jakiejś nieoczekiwanej sytuacji. Sondy miernika trzymaj za izolowane uchwyty.
• Sprawdzaj także izolację – Nie poprzestawaj na zmierzeniu oporu między żyłami kabel. Zawsze upewnij się, że miernik nie wykazuje żadnego przejścia do uziemienia (ekranu). Brak wskazań (rezystancja nieskończona) oznacza, że izolacja jest dobra.
• Zapisuj wyniki – Każdy uzyskany wynik zapisz (np. w karcie montażu lub instrukcji). Pozwoli to porównać odczyty na kolejnych etapach i stanowi dowód poprawnie przeprowadzonej instalacji. Jeśli przy następnym pomiarze zauważysz zmianę rezystancji, może to wskazywać uszkodzenie kabel w trakcie prac.
• Nie ignoruj odchyleń – Typowym błędem jest bagatelizowanie drobnych niezgodności. Pamiętaj, że rezystancja może się minimalnie zmieniać w zależności od temperatury, ale jeżeli Twój pomiar różni się o więcej niż kilka–kilkanaście procent od wartości nominalnej, jest to sygnał ostrzegawczy. W razie wątpliwości lepiej skonsultować się z producentem lub elektrykiem, zamiast kontynuować montaż z ryzykiem usterki.
• Nie testuj „na ciepło” – Unikaj podłączania kabel bezpośrednio do prądu przed ukończeniem montażu (np. w celu sprawdzenia „czy już grzeje”). Włączenie niezabudowanego kabel grzejnego może skutkować jego przegrzaniem i uszkodzeniem. Zamiast tego polegaj na pomiarach – jeśli rezystancja jest prawidłowa, kabel będzie działał po prawidłowym ułożeniu i podłączeniu.

Pamiętaj: kilka minut poświęconych na pomiar rezystancji przed i w trakcie montażu to drobiazg w porównaniu z czasem i kosztami ewentualnych napraw. Dzięki takiej kontroli zyskujesz pewność, że Twoje elektryczne ogrzewanie podłogowe będzie działać bezpiecznie i niezawodnie przez wiele lat.
