Montaż elektrycznego ogrzewania podłogowego jest procesem, który po zakończeniu staje się niewidoczny – wszystkie elementy grzejne zostają ukryte pod posadzką. Z tego powodu właściwe udokumentowanie przebiegu prac jest niezwykle istotne. Dokumentacja fotograficzna stanowi potwierdzenie, że system ogrzewania podłogowego (mata grzejna, kabel grzejny czy instalacja akumulacyjna) został zainstalowany zgodnie z zaleceniami. W artykule omówiono, jak dokumentacja zdjęciowa wpływa na gwarancję producenta takiego systemu, jaką ma moc dowodową oraz czy warto poświęcić czas na jej wykonanie.
Znaczenie dokumentacji fotograficznej dla gwarancji producenta
Producent udzielający wieloletniej gwarancji na matę lub kabel grzejny stawia zazwyczaj konkretne warunki dotyczące instalacji. Urządzenia grzewcze muszą być zamontowane zgodnie z instrukcją, często przez osobę o odpowiednich uprawnieniach. Co ważne, coraz częściej wymagana jest dokumentacja montażu – w tym fotograficzna – jako część warunków gwarancyjnych. Prawidłowo sporządzone zdjęcia z kolejnych etapów prac potwierdzają, że montaż przebiegł poprawnie i mogą być podstawą do rozpatrzenia ewentualnej reklamacji na korzyść użytkownika.
W praktyce uznanie roszczeń gwarancyjnych bywa uzależnione od dostarczenia materiałów dowodowych. Fotografie z montażu mają moc dokumentu – przedstawiają rzeczywisty przebieg prac i układ elementów grzejnych. W przypadku awarii producent analizuje przyczynę problemu: jeśli dysponuje się zdjęciami potwierdzającymi prawidłowe ułożenie maty lub kabli, trudno podważyć fakt, że instalacja została wykonana właściwie. Tym samym ryzyko odmowy naprawy gwarancyjnej jest mniejsze, gdyż wykluczone zostają zarzuty o błędy montażowe bez pokrycia w faktach. Można zatem stwierdzić, że dokumentacja fotograficzna wzmacnia pozycję użytkownika wobec producenta w razie sporu o zakres odpowiedzialności.
Wymagania gwarancyjne producentów mat i kabli grzejnych
Wielu producentów ogrzewania elektrycznego oferuje długie okresy ochrony – nierzadko 10, 15, a nawet 20-25 lat gwarancji na maty grzejne i kable. Tak długi czas obowiązywania gwarancji jest jednak obwarowany wymogami. Przede wszystkim instalacja musi być dokonana zgodnie z wytycznymi producenta. Niekiedy gwarancja obowiązuje wyłącznie, gdy montaż przeprowadzi certyfikowany instalator elektryczny. Ma to na celu zapewnienie, że osoba z odpowiednią wiedzą techniczną dokonała podłączeń i ułożenia elementów w sposób bezpieczny oraz zgodny z projektem.
Jednym z kluczowych wymagań jest prowadzenie dokumentacji powykonawczej. Producent może oczekiwać, że do wniosku reklamacyjnego zostanie dołączona wypełniona karta gwarancyjna z wpisanymi wynikami pomiarów instalacji (np. rezystancji kabli) oraz szkic ułożenia elementów grzejnych lub zdjęcia z montażu. Taka praktyka jest już standardem – przykładowo do rozpatrzenia reklamacji maty grzejnej wymagane bywa przedstawienie szczegółowego planu ułożenia maty albo fotografii wykonanych w trakcie instalacji. Dzięki temu producent ma pewność, że system został zainstalowany prawidłowo i zgodnie z instrukcją. Jeżeli użytkownik nie dysponuje żadną dokumentacją montażu, może utracić prawo do gwarancji lub co najmniej utrudnić proces dochodzenia roszczeń.
Warto zauważyć, że brak udokumentowania montażu często skutkuje przeniesieniem winy na użytkownika. W razie awarii producent bez dowodów może twierdzić, że doszło do błędu instalacyjnego (np. uszkodzenia mechanicznego kabla podczas zalewania posadzki czy nieprawidłowego podłączenia). Jeśli jednak istnieją fotografie pokazujące, że kable czy maty ułożono poprawnie i ostrożnie, trudniej obarczyć instalatora lub użytkownika odpowiedzialnością za wadliwe działanie systemu. Krótko mówiąc – dokumentacja fotograficzna zabezpiecza interesy inwestora, działając niczym polisa na wypadek sporu z producentem.
Maty grzejne i kable – rola dokumentacji w praktyce

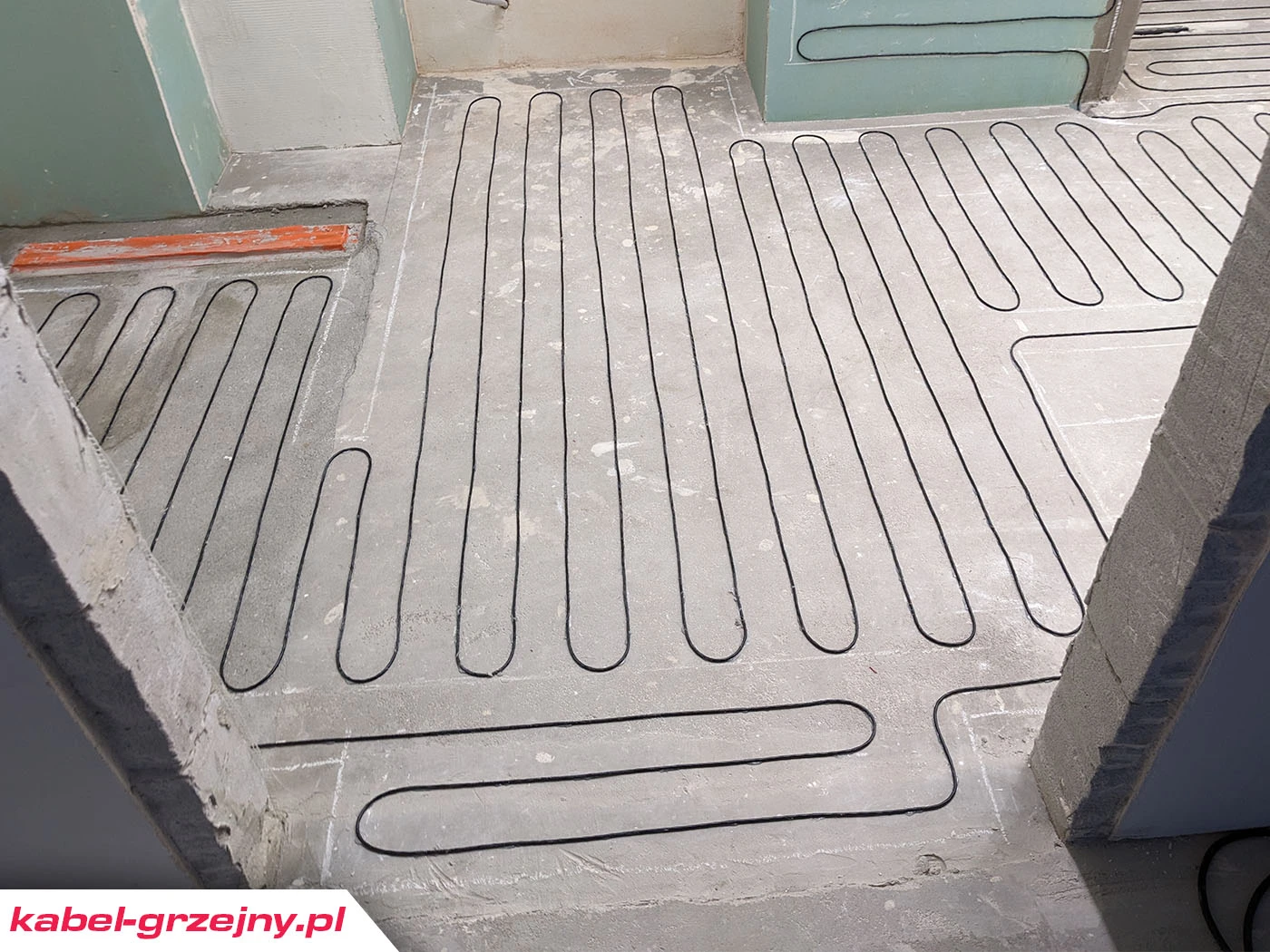

Elektryczne maty grzejne oraz kable grzejne układane na podłodze to najpopularniejsze formy elektrycznego ogrzewania podłogowego. Ich poprawne zamontowanie obejmuje m.in. rozłożenie elementów grzejnych na całej wymaganej powierzchni, zachowanie właściwych odstępów między kablami (dla uniknięcia przegrzewania) oraz prawidłowe osadzenie czujnika temperatury podłogi. Wszystkie te szczegóły są niewidoczne po wykonaniu posadzki, dlatego zdjęcia wykonane w trakcie układania maty lub kabla stanowią jedyne świadectwo jakości montażu.
Producent udzielający gwarancji na matę lub kabel oczekuje, że system nie zostanie uszkodzony w trakcie instalacji. Standardowo wymaga się przeprowadzenia trzech pomiarów rezystancji przewodu: przed rozłożeniem, po rozłożeniu przed zalaniem posadzki oraz po ułożeniu posadzki – wartości te wpisuje się do karty gwarancyjnej. Same pomiary jednak nie ujawniają wszystkich aspektów montażu. Mogą potwierdzić ciągłość obwodu i brak zwarć, ale nie powiedzą nic o tym, czy np. mata została ułożona w odpowiednim miejscu lub czy kabel grzejny nie krzyżuje się ze sobą. Dopiero dokumentacja fotograficzna uzupełnia te informacje, pokazując cały obraz sytuacji. Dzięki zdjęciom widać m.in. dokładny przebieg przewodów, lokalizację połączeń zimnych przewodów z kablami grzejnymi, położenie czujnika i sposób mocowania kabla do podłoża.

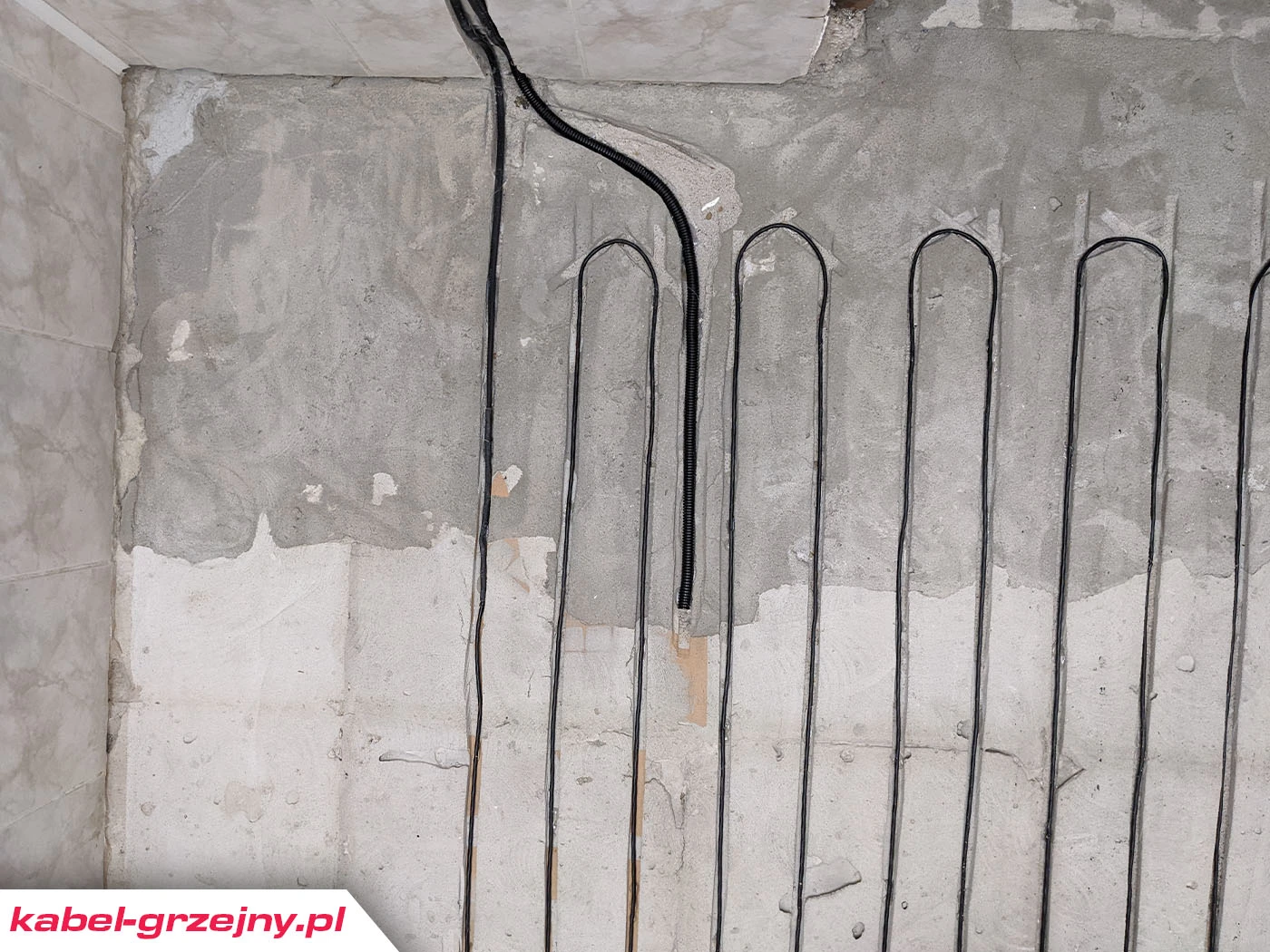

W praktyce instalatorzy realizujący montaż mat i kabli grzewczych wykonują serię fotografii na różnych etapach prac. Takie zdjęcia potwierdzają, że:
- Mata grzejna pokrywa ustaloną powierzchnię pomieszczenia, omijając stałe zabudowy (np. miejsca pod szafkami czy wanną) zgodnie z projektem.
- Kable grzejne zostały równomiernie rozprowadzone, z zachowaniem zalecanego rozstawu i bez punktów krzyżowania czy niebezpiecznego zbliżenia pętli.
- Wszystkie połączenia elektryczne (m.in. styki z termostatem czy zasilaniem) zostały wykonane prawidłowo przed zakryciem ich w ścianie lub podłodze.
- Czujnik temperatury podłogi umieszczono we właściwym miejscu (najczęściej w centralnej części strefy grzewczej, między przewodami) i zabezpieczono peszlem, co również można uwiecznić na zdjęciu.
Tak sporządzona dokumentacja buduje zaufanie do jakości montażu. W razie awarii, jeśli np. fragment podłogi nie grzeje, fotografie pozwalają łatwiej wskazać, gdzie przebiega uszkodzony odcinek przewodu. Dla producenta zaś stanowią dowód, że produkt był zainstalowany poprawnie, a więc usterka wynika raczej z wady fabrycznej lub innego czynnika objętego gwarancją, niż z winy instalatora.
Ogrzewanie akumulacyjne – dokumentowanie instalacji w ciężkiej posadzce
Szczególny przypadek stanowi elektryczne ogrzewanie akumulacyjne podłogowe, w którym przewody grzejne zatopione są w grubej warstwie wylewki betonowej (np. 8–10 cm). Tego typu system działa na zasadzie gromadzenia ciepła w masywnej posadzce – jest to efektywne rozwiązanie, zwłaszcza przy wykorzystaniu tańszej nocnej taryfy energii. Jednak instalacja akumulacyjna stawia wysokie wymagania co do poprawności wykonania, ponieważ ewentualna awaria wiąże się z kuciem grubej podłogi na dużej powierzchni.
Dokumentacja fotograficzna ma w systemach akumulacyjnych jeszcze większe znaczenie. Podczas montażu wykonuje się szereg czynności, które po zalaniu betonem są niemożliwe do zweryfikowania. Należy do nich ułożenie odpowiedniej izolacji termicznej pod przewodami (zapobiegającej uciekaniu ciepła w dół), rozmieszczenie taśmy brzegowej przy ścianach (kompensującej rozszerzalność cieplną posadzki) czy rozplanowanie sekcji grzejnych pokrywających całą powierzchnię pomieszczenia. Wykonane zdjęcia poświadczają dochowanie wszystkich tych procedur. Jeśli później doszłoby do problemów (np. pęknięcia posadzki i uszkodzenia kabli wskutek braku dylatacji lub przegrzania), fotografie z montażu jednoznacznie pokażą, czy montaż został przeprowadzony zgodnie ze sztuką. Dzięki temu producent nie może odmówić uznania gwarancji, powołując się na ewentualne zaniedbania przy instalacji, o ile zdjęcia takich zaniedbań nie wykazują.
Ponadto w systemach akumulacyjnych koszt naprawy ewentualnej awarii jest bardzo wysoki, dlatego niektórzy producenci oferują rozszerzone gwarancje (obejmujące np. pokrycie kosztów wykrycia usterki i odtworzenia podłogi). Jednak zastrzegają przy tym zwykle, że warunkiem skorzystania z takiej ochrony jest instalacja dokonana przez autoryzowany serwis oraz odpowiednio udokumentowana. Inwestor decydujący się na ogrzewanie akumulacyjne powinien więc szczególnie zadbać o kompletną dokumentację – zarówno pomiary elektryczne, jak i fotograficzne utrwalenie wszystkich etapów, od rozłożenia kabli aż po zalanie betonem. To zapewni maksymalne bezpieczeństwo gwarancyjne w perspektywie wielu lat eksploatacji.
Jak poprawnie wykonać dokumentację fotograficzną instalacji?
Aby dokumentacja fotograficzna była wartościowa, powinna zostać wykonana starannie i systematycznie. Kilka podstawowych zasad zapewni, że zdjęcia spełnią swoją rolę dowodową i informacyjną:

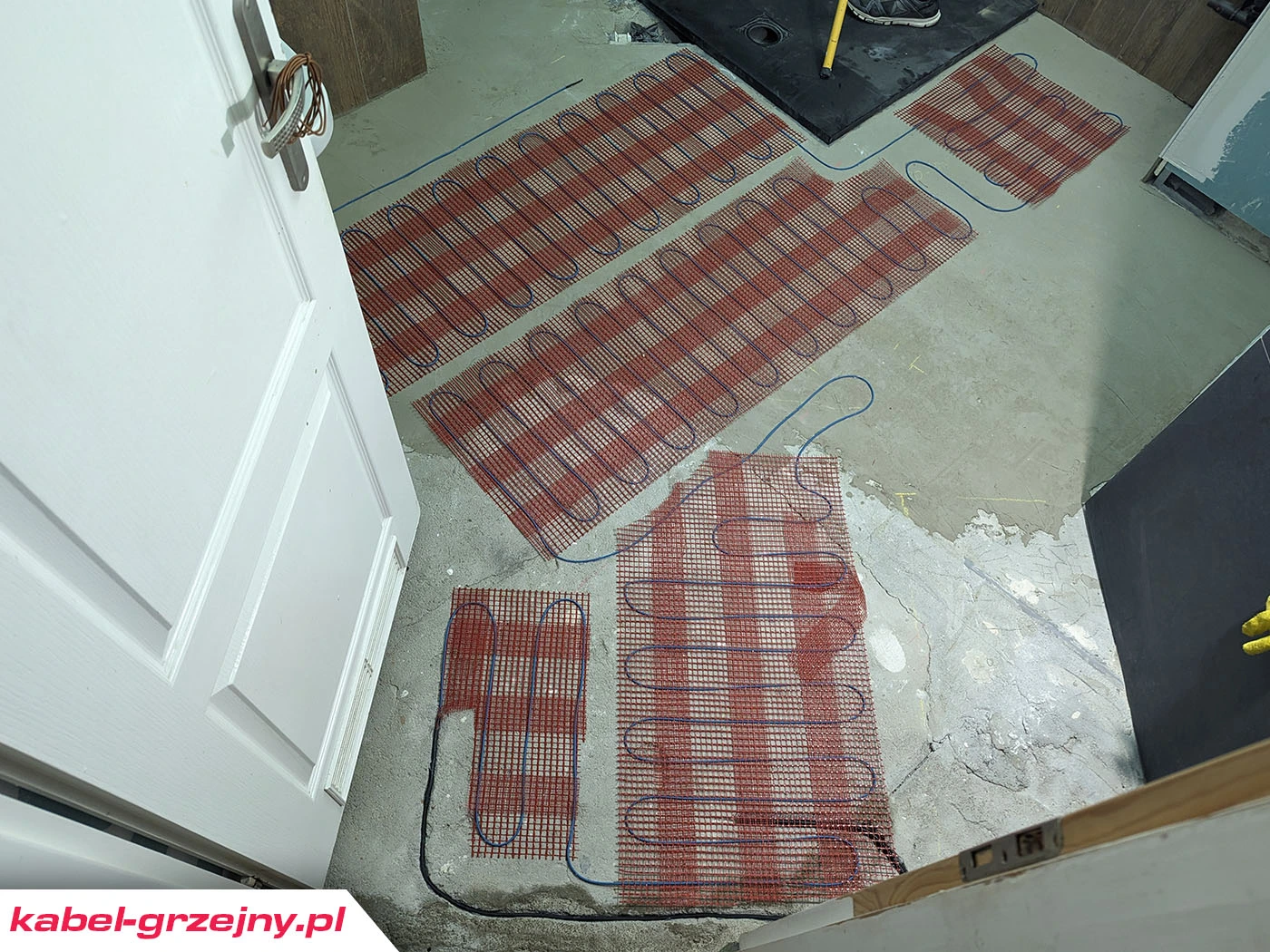

- Fotografowanie etapami: Zaleca się wykonywanie zdjęć po każdym kluczowym etapie montażu. Przykładowo, pierwsze zdjęcia mogą ukazywać przygotowane podłoże (warstwę izolacji termicznej, folię zabezpieczającą), kolejne – rozłożone maty lub kable przed przykryciem, następne – ułożony czujnik podłogowy i połączenia przewodów, a na końcu efekt finalny tuż przed zalaniem wylewką lub klejem. Dzięki temu uzyskuje się pełną historię prac.
- Ujęcie całości i detali: Na fotografiach powinno być widać całą powierzchnię ogrzewanego pomieszczenia – najlepiej wykonać zdjęcie z góry lub z perspektywy drzwi, obejmujące cały układ kabli/mat. Dodatkowo warto zrobić zbliżenia istotnych szczegółów, takich jak: miejsce połączenia przewodu grzejnego z zimnym (fabrycznym przewodem zasilającym), wyprowadzenie końcówek do puszki elektrycznej, czujnik temperatury w rurce montażowej czy punkty przyłączenia maty do instalacji.
- Dobra jakość obrazu: Fotografie muszą być ostre i doświetlone. Zaleca się włączenie lampy błyskowej lub doświetlenie miejsca pracy, aby na zdjęciach widoczne były nawet cienkie przewody i drobne elementy. Warto zadbać, by zdjęcia nie były poruszone – w razie potrzeby wykorzystać statyw lub stabilizację, gdyż niektóre ujęcia (np. z góry) mogą wymagać uniesienia aparatu/smartfona wysoko.
- Element odniesienia: Dla lepszej czytelności dobrze jest umieścić na zdjęciach jakiś punkt odniesienia skali. Może to być miarka, metr lub po prostu charakterystyczny element pomieszczenia (np. drzwi, okno) widoczny w kadrze. Pozwoli to później łatwiej ocenić rzeczywiste odległości i położenie kabli względem pomieszczenia.
- Opis i archiwizacja: Same zdjęcia to nie wszystko – powinny one zostać odpowiednio opisane i przechowane razem z resztą dokumentacji. Każde zdjęcie lub seria zdjęć może zostać opatrzona datą oraz krótkim opisem (np. „łazienka – ułożenie maty przed zalaniem klejem, pomiar rezystancji 1, rezultat OK”). Pliki warto zarchiwizować elektronicznie (np. na płycie, pendrive lub w chmurze) oraz wydrukować kluczowe ujęcia i dołączyć do papierowej karty gwarancyjnej. Dzięki temu przy zgłoszeniu ewentualnej reklamacji komplet informacji będzie pod ręką.
Stosując powyższe zalecenia, zapewnia się rzetelną dokumentację montażu ogrzewania podłogowego. Taka dokumentacja zostanie pozytywnie oceniona zarówno przez producenta (w kontekście gwarancji), jak i przez przyszłych wykonawców serwisu czy remontów (w kontekście wiedzy o przebiegu instalacji).
Dodatkowe korzyści z posiadania dokumentacji zdjęciowej
Choć głównym tematem jest wpływ dokumentacji fotograficznej na gwarancję producenta, warto podkreślić także inne zalety płynące z jej wykonania. Oto kilka ważnych korzyści dla inwestora i instalatora:
- Ułatwienie serwisowania: W przypadku późniejszych usterek lub konieczności modernizacji instalacji posiadanie zdjęć znacznie pomaga fachowcom. Serwisant, mając wgląd w rozmieszczenie przewodów pod posadzką, może szybciej zlokalizować ewentualne uszkodzenie lub zaplanować rozbudowę systemu bez ryzyka naruszenia istniejących elementów.
- Bezpieczeństwo przy remontach: Fotografię z montażu warto zachować nawet po upływie gwarancji. Przy wszelkich pracach remontowych (wiercenie w podłodze, montaż nowych elementów wyposażenia) można sprawdzić, gdzie przebiegają przewody grzejne, aby ich nie uszkodzić. Chroni to przed przypadkowym przewierceniem kabla podczas montażu np. progów, drzwi przesuwnych czy wpinania kołków w podłogę.
- Dokument dla przyszłych właścicieli: Jeśli nieruchomość zostanie sprzedana lub przekazana, dokumentacja fotograficzna instalacji stanowi wartościowy dodatek dla kolejnego właściciela. Nowy użytkownik zyskuje pewność co do jakości wykonanego ogrzewania podłogowego i ma jasną informację, jak system przebiega pod posadzką. Z punktu widzenia wartości domu czy mieszkania, posiadanie takiej dokumentacji świadczy o profesjonalizmie wykonania i dbałości o szczegóły.
- Ochrona wykonawcy: Dla instalatora zdjęcia są formą zabezpieczenia własnej pracy. Gdy pojawi się problem, wykonawca dzięki zdjęciom może wykazać, że montaż przeprowadzono poprawnie i zgodnie z zaleceniami. Chroni go to przed nieuczciwym obarczeniem winą za awarię spowodowaną np. wadą fabryczną przewodu. Z tego względu profesjonalne firmy instalacyjne zawsze przekazują klientom dokumentację powykonawczą, często zawierającą zarówno protokoły pomiarowe, jak i zdjęcia z kluczowych etapów prac.
Podsumowanie
Czy warto wykonać dokumentację fotograficzną montażu ogrzewania podłogowego? Zdecydowanie tak. Fotografie z przebiegu instalacji to nieocenione świadectwo, które może przesądzić o uznaniu gwarancji przez producenta w razie awarii systemu. Jest to dowód rzetelności wykonania prac – z korzyścią zarówno dla inwestora, jak i dla instalatora. Sporządzenie takiej dokumentacji nie wymaga dużego nakładu czasu ani kosztów (w dobie powszechnie dostępnych aparatów cyfrowych i smartfonów), a potrafi zaoszczędzić wiele kłopotów i wydatków w przyszłości. Co więcej, zdjęcia instalacji zwiększają poczucie bezpieczeństwa użytkownika, który wie dokładnie, co kryje się pod podłogą. W świetle powyższych argumentów dokumentacja fotograficzna jest ważnym elementem każdej instalacji ogrzewania elektrycznego podłogowego – nie tylko wpływa pozytywnie na możliwość skorzystania z gwarancji producenta, ale też daje spokój i pewność na lata.
