Elektryczne ogrzewanie podłogowe – odbiór instalacji

Czy odbiór instalacji jest potrzebny? Normy i przepisy

Odbiór techniczny elektrycznego ogrzewania podłogowego jest bardzo wskazany, a w praktyce wymagany przepisami. Zgodnie z prawem budowlanym i normami elektrycznymi nowa instalacja musi zostać sprawdzona pod kątem bezpieczeństwa. Formalny odbiór powinien przeprowadzić uprawniony elektryk (posiadający np. świadectwo kwalifikacyjne SEP G1). Taka osoba sporządzi protokół z pomiarów i potwierdzi, że system został wykonany poprawnie oraz bezpiecznie. Brak odbioru instalacji może skutkować niezgodnością z przepisami, problemami z gwarancją producenta, a przede wszystkim – ryzykiem awarii lub zagrożeniem dla użytkowników.

Kto powinien wykonać odbiór instalacji?

Kontrolę i pomiary końcowe powinien wykonać doświadczony, autoryzowany instalator lub elektryk z odpowiednimi uprawnieniami. Najlepiej, jeśli jest to osoba z praktyką w montażu elektrycznego ogrzewania podłogowego (mat i kabli grzejnych). Uprawniony specjalista dysponuje wiedzą oraz sprzętem pomiarowym, aby rzetelnie zweryfikować instalację. Co więcej, tylko wykwalifikowany elektryk ma prawo wystawić oficjalny protokół odbioru instalacji elektrycznej. Samodzielny montaż ogrzewania jest możliwy, ale dla bezpieczeństwa i zgodności z normami zdecydowanie zaleca się zlecić końcowy odbiór profesjonaliście. Dzięki temu zyskujemy pewność, że system został sprawdzony fachowym okiem, a ewentualne usterki zostaną wychwycone na czas.

Kiedy przeprowadzać kontrolę? Etapy odbioru

Optymalnie odbiór instalacji elektrycznego ogrzewania podłogowego odbywa się w dwóch etapach:

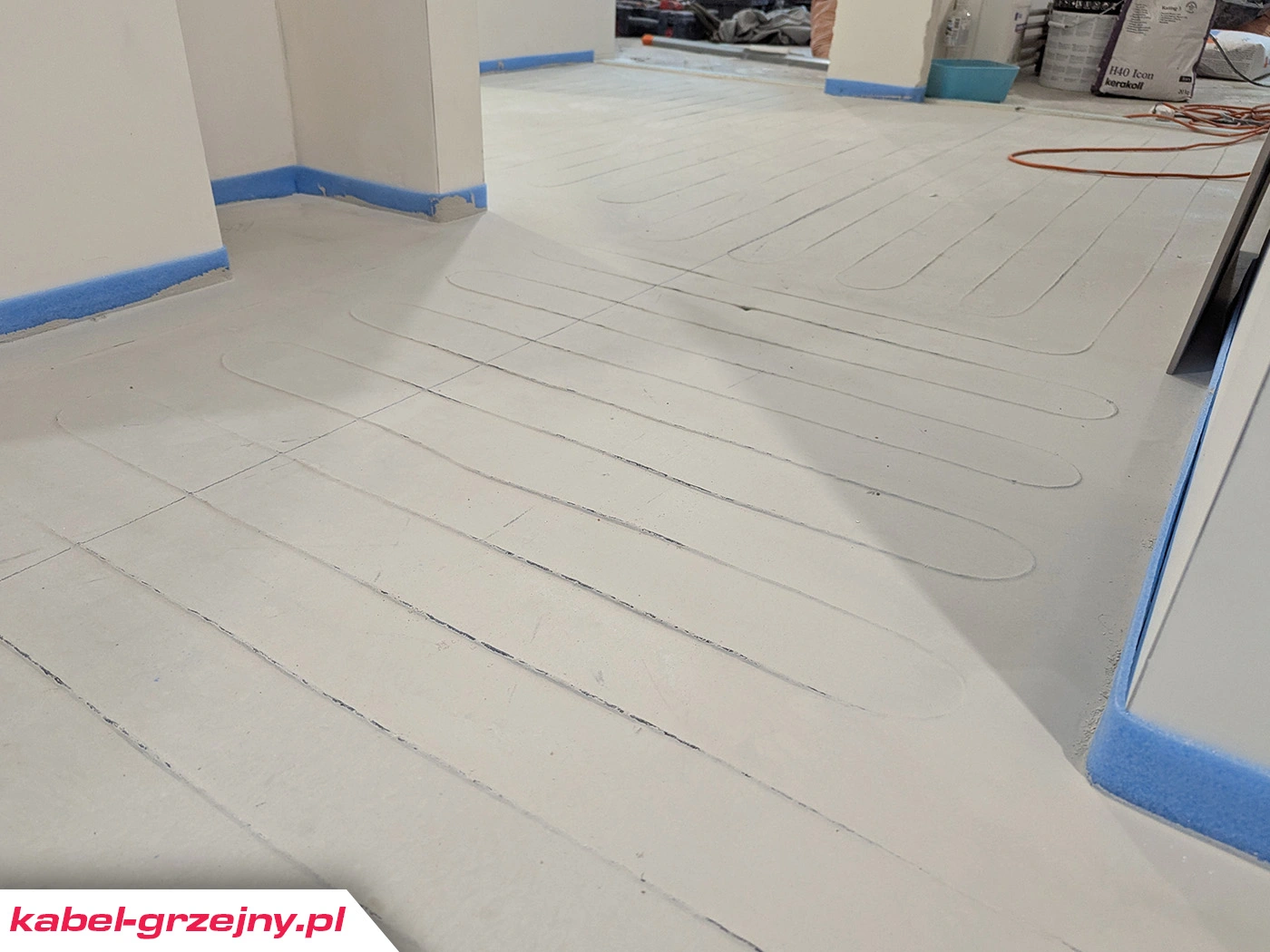

1. Przed zakryciem kabli grzejnych klejem lub wylewką – czyli po ułożeniu maty lub kabli, ale przed zalaniem ich warstwą kleju/posadzki. To kluczowy moment, gdy wszystko jest jeszcze widoczne i dostępne do poprawek.
2. Po wykonaniu warstwy wykończeniowej podłogi (zalaniu klejem, ułożeniu płytek itp.) – czyli ostateczny odbiór po pełnym zamontowaniu systemu, tuż przed oddaniem instalacji do użytkowania.

Taki dwufazowy odbiór pozwala na wychwycenie i naprawę błędów jeszcze przed zakryciem instalacji, a następnie potwierdzenie jej sprawności po zakończeniu wszystkich prac. Jeśli pomiary i testy wykonamy tylko na końcu, może być za późno na łatwe usunięcie usterek – każda naprawa wymagałaby kucia świeżo wykończonej podłogi. Wczesna kontrola przed zalaniem kabli daje szansę na poprawki (np. wymianę uszkodzonego odcinka kabla, poprawę czujnika podłogowego) bez ponoszenia dużych kosztów. Drugi etap – pomiary końcowe – upewnia nas, że podczas prac wykończeniowych nie doszło do uszkodzenia instalacji.

Co weryfikuje się podczas odbioru?

Podczas odbioru instalacji elektrycznego ogrzewania podłogowego przeprowadza się szereg kontroli, pomiarów i testów, aby mieć pewność, że system działa prawidłowo i bezpiecznie. Oto najważniejsze elementy weryfikacji:

• Zgodność z projektem: Sprawdzenie, czy rozmieszczenie kabli lub mat grzejnych odpowiada projektowi (lub założeniom instalacyjnym). Weryfikuje się pokrycie ogrzewaniem całej wymaganej powierzchni, odpowiednie odstępy między kablami oraz brak ogrzewania w miejscach niedozwolonych (np. pod stałą zabudową meblową czy urządzeniami sanitarnymi). Zgodna z projektem gęstość ułożenia przewodów gwarantuje osiągnięcie zakładanej mocy grzewczej i równomierny rozkład ciepła.
• Oględziny instalacji: Kontroler ocenia stan ułożenia kabla/maty. Sprawdza, czy elementy grzejne nie są uszkodzone mechanicznie (np. przecięte lub zgniecione), czy nie krzyżują się ani nie nachodzą na siebie. Ważne jest także poprawne ułożenie kabli zasilających i czujnika temperatury podłogi (czujnik powinien znajdować się w rurce osłonowej, dokładnie między kablami grzejnymi – to zapewni właściwy odczyt temperatury). Na tym etapie zwykle wykonuje się dokumentację fotograficzną – zdjęcia ułożonej instalacji na wypadek późniejszych potrzeb (np. planowania wiercenia w podłodze).
• Pomiary elektryczne – rezystancja elementu grzejnego: To kluczowy test kabli i mat. Mierzy się rezystancję (opór) przewodów grzejnych za pomocą multimetru. Otrzymany wynik porównuje się z wartością nominalną podaną przez producenta (dla danego modelu i mocy ogrzewania). Typowo rezystancja powinna mieścić się w tolerancji (np. ±5–10%). Odchyłki mogą wskazywać uszkodzenie przewodu. Pomiar rezystancji wykonuje się kilkukrotnie: przed ułożeniem, po rozłożeniu kabla/maty oraz po zakryciu klejem. Dzięki temu mamy pewność, że kabel nie został uszkodzony w trakcie montażu ani prac wykończeniowych. Wyniki tych pomiarów często należy wpisać w kartę gwarancyjną ogrzewania – brak wpisów może skutkować utratą gwarancji producenta.
• Pomiary elektryczne – rezystancja izolacji: Równie ważny jest pomiar rezystancji izolacji kabli grzejnych przy użyciu specjalnego miernika (meggera). Sprawdza on, czy izolacja kabla nie została nigdzie przebita ani uszkodzona. Mierzy się opór między żyłą grzejną a ekranem/uziemieniem pod wysokim napięciem stałym (np. 500 V). Bardzo duża rezystancja (rzędu megaomów) świadczy o dobrej izolacji. Jeśli pomiar wykazałby niską rezystancję lub przebicie – instalacja jest uszkodzona i niebezpieczna (grozi porażeniem lub zadziałaniem różnicówki). Taki pomiar również powinien być wykonany co najmniej dwa razy: przed zakryciem instalacji i po jej ostatecznym zainstalowaniu. Wartości należy odnotować w protokole.
• Sprawdzenie czujników i termostatu: Podczas odbioru weryfikuje się działanie elementów sterujących. Czujnik temperatury podłogi (najczęściej termistor NTC) jest mierzony omomierzem – jego rezystancja powinna być zgodna z charakterystyką (np. ok. 10–12 kΩ w temperaturze pokojowej). Kontroler sprawdza, czy czujnik został ulokowany we właściwym miejscu (w rurce, centralnie między kablami). Termostat sterujący ogrzewaniem również podlega sprawdzeniu: czy został poprawnie podłączony oraz czy reaguje na sygnał z czujnika. Choć pełny test termostatu (czy załącza/wyłącza ogrzewanie) wykonuje się zwykle już przy rozruchu systemu, przed odbiorem upewnia się, że połączenia elektryczne są prawidłowe i bezpieczne.
• Weryfikacja zabezpieczeń elektrycznych: Elektryk dokonujący odbioru sprawdza, czy obwód ogrzewania podłogowego jest właściwie zabezpieczony. Oznacza to kontrolę, czy w rozdzielnicy zainstalowano odpowiedni bezpiecznik nadprądowy (o właściwej wartości, np. B16) oraz wyłącznik różnicowoprądowy (tzw. „różnicówkę”) chroniący ten obwód. Dodatkowo kontroluje się poprawność uziemienia ekranów mat/kabli oraz połączeń przewodów. W razie potrzeby wykonywane są pomiary uzupełniające, np. ciągłości przewodu ochronnego lub test zadziałania różnicówki. Instalacja ogrzewania podłogowego, jako urządzenie elektryczne o dużej mocy, musi mieć dedykowany obwód i pełną ochronę elektryczną – odbiór to potwierdza.

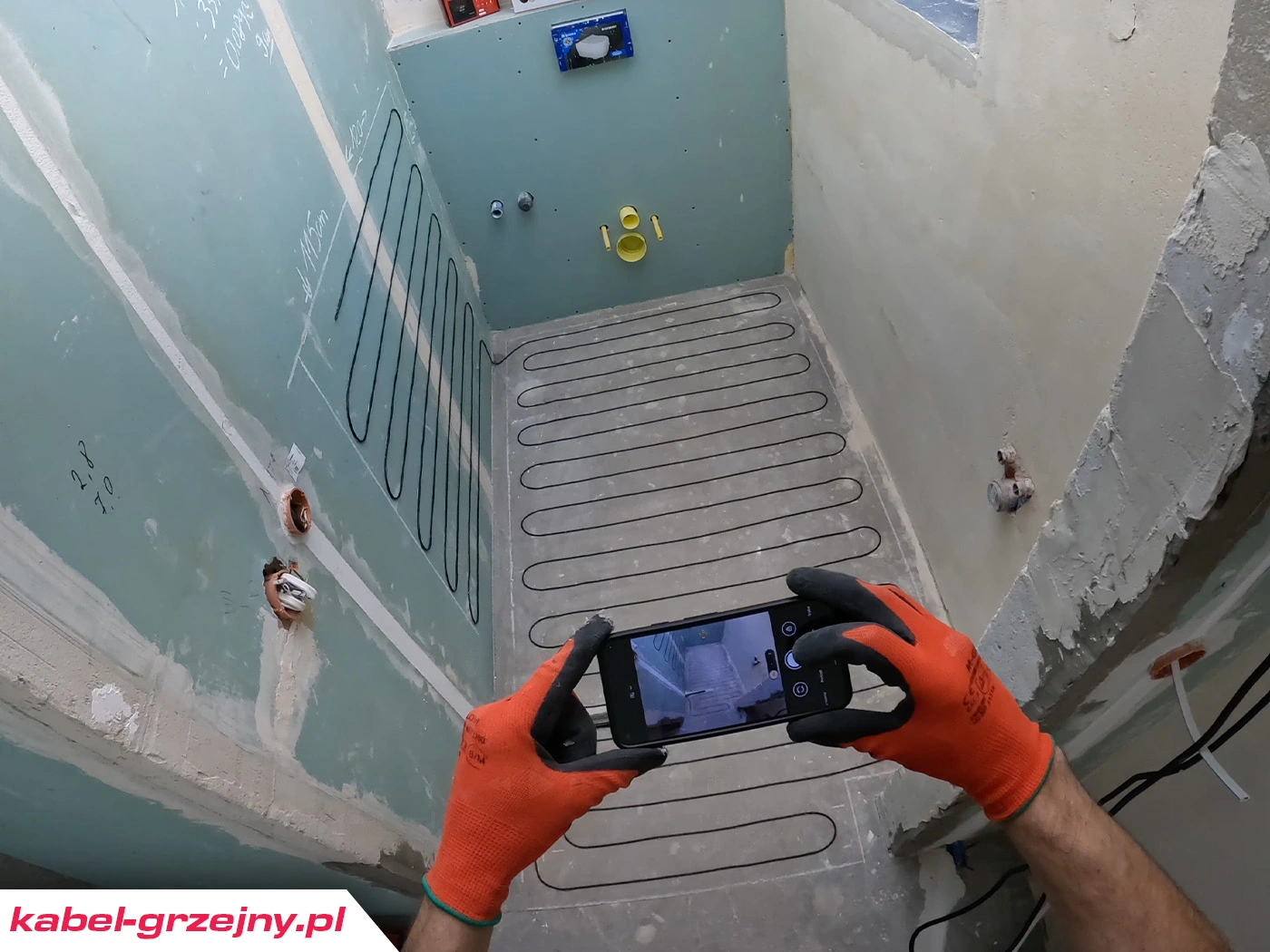

• Dokumentacja fotograficzna: Dobrą praktyką (często wymaganą przez producentów) jest wykonanie zdjęć całej instalacji przed jej zakryciem. Zdjęcia oraz szkic rozmieszczenia kabli/mat warto zachować wraz z protokołem pomiarowym. Fotografie ułatwią zlokalizowanie kabli w przyszłości (np. przed wierceniem w podłodze) i mogą pomóc serwisowi w diagnozie ewentualnych problemów. Podczas odbioru instalator zwykle weryfikuje, czy taka dokumentacja została sporządzona – świadczy to o profesjonalnym podejściu do montażu.

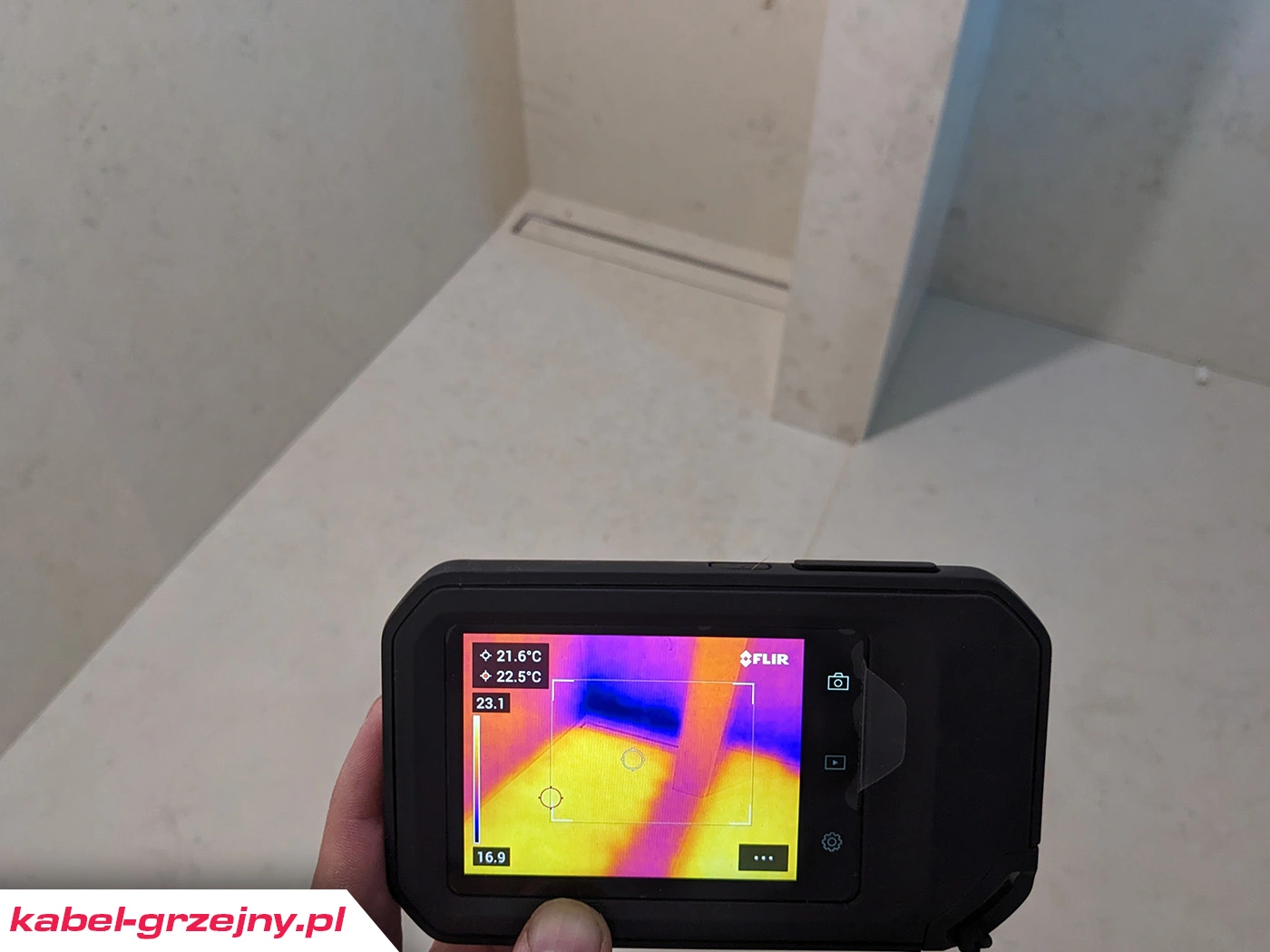

• Testy funkcjonalne i kamera termowizyjna: Po zakończeniu prac, gdy klej/posadzka już zwiąże (uwaga: pierwsze pełne uruchomienie ogrzewania zaleca się dopiero po całkowitym wyschnięciu podłogi, zwykle ~21 dni), przeprowadza się próbne włączenie systemu. Badanie kamerą termowizyjną jest bardzo przydatne na tym etapie. Polega na obserwacji rozkładu ciepła na powierzchni podłogi za pomocą kamery na podczerwień. Termogram ujawni, czy ogrzewanie działa równomiernie – widoczne będą ciepłe pasma w miejscach przebiegu kabli grzejnych. Jeśli jakaś sekcja pozostaje zimna, może to wskazywać na uszkodzenie lub przerwę w obwodzie (np. przerwany kabel). Termowizja pozwala również wykryć ewentualne przegrzewające się punkty czy zbyt gęsto ułożone fragmenty kabla. Taki test nie jest obowiązkowy, ale zdecydowanie zwiększa pewność poprawnego działania instalacji. Fachowiec przy odbiorze może wykonać termogram i dołączyć go do raportu. W ramach testów funkcjonalnych sprawdza się też, czy termostat prawidłowo załącza system i odczytuje temperaturę z czujnika.

Dlaczego warto zlecić odbiór specjaliście?

Profesjonalny odbiór instalacji elektrycznego ogrzewania podłogowego to niewielki ułamek kosztów całej inwestycji, a daje ogromne korzyści. Doświadczony instalator dysponuje sprzętem oraz wiedzą, by wykryć najdrobniejsze nieprawidłowości. Samodzielnie domownik raczej nie posiada wysokiej klasy mierników (np. do pomiaru izolacji) ani kamer termowizyjnych, a przede wszystkim – doświadczenia w interpretacji wyników. Błędy przy montażu ogrzewania podłogowego mogą początkowo być niewidoczne gołym okiem. Przykładowo, lekko uszkodzona izolacja kabla nie wpływa od razu na działanie, ale stanowi zagrożenie porażeniem prądem i może po pewnym czasie doprowadzić do awarii systemu. Wychwycenie takiego defektu podczas odbioru pozwoli uniknąć poważnych problemów w przyszłości.

Co więcej, wiele firm produkujących maty i kable grzejne wymaga, aby pomiarów dokonała uprawniona osoba i potwierdziła to wpisem w karcie gwarancyjnej lub protokołem. W razie usterki ogrzewania, posiadanie kompletnej dokumentacji odbioru (z podpisem elektryka) ułatwia egzekwowanie naprawy w ramach gwarancji. Brak protokołu może skutkować odmową uznania gwarancji – producent może założyć, że instalacja była wykonana niezgodnie ze sztuką.

Bezpieczeństwo jest jednak najważniejszym powodem. Instalacja elektryczna o dużej mocy, zatopiona w podłodze, musi być absolutnie pewna. Odbiór przez fachowca gwarantuje bezpieczne użytkowanie ogrzewania – sprawdzone zostaje, że żadne przewody nie są uszkodzone, instalacja nie spowoduje zwarcia ani pożaru, a system zadziała sprawnie przez lata. Zyskujemy tym samym spokój ducha: wiemy, że nasza nowa podłoga będzie równomiernie grzać i nie czekają nas przykre niespodzianki.

Koszt odbioru a potencjalne oszczędności

Wykonanie pomiarów i odbioru elektrycznego ogrzewania podłogowego zazwyczaj nie jest dużym wydatkiem – orientacyjnie może to być kilkaset złotych, w zależności od liczby pomieszczeń i obwodów grzewczych. Jest to niewielka kwota w porównaniu z całościowym kosztem instalacji i wykończenia podłogi. Te pieniądze należy traktować jako inwestycję w jakość i trwałość systemu. Wczesne wykrycie usterki za kilkaset złotych jest bezcenne, gdy zestawimy to z potencjalnym remontem całej podłogi, jeśli wada ujawniłaby się po czasie (np. konieczność skuwania płytek, wymiany kabla i ponownego kafelkowania może kosztować kilka tysięcy złotych). Ponadto odbiór techniczny to również spełnienie wymogów ubezpieczyciela – w razie ewentualnych szkód elektrycznych posiadanie protokołu może być kluczowe dla otrzymania odszkodowania.

Podsumowując: odbiory instalacji elektrycznego ogrzewania podłogowego są nie tylko formalnością, ale przede wszystkim inwestycją w bezpieczeństwo i trwałość. Warto je przeprowadzić z pomocą fachowca i cieszyć się komfortowym ciepłem podłogi bez obaw o ukryte wady.

Tabela kontrolna odbioru instalacji ogrzewania podłogowego

Lista kontrolna – odbiór elektrycznego ogrzewania podłogowego (checklista)

• Zaplanowanie odbioru: Ustal z wyprzedzeniem, kto (jaki uprawniony specjalista) i kiedy dokona odbioru instalacji. Nie zakrywaj przewodów grzejnych, dopóki fachowiec ich nie sprawdzi.
• Pomiary rezystancji przewodów: Upewnij się, że wykonano pomiar oporu kabli/mat przed montażem, po ułożeniu oraz po zalaniu klejem. Zapisz wyniki – powinny być zbliżone do danych producenta (odchyłki w granicach normy).
• Pomiary rezystancji izolacji: Zleć elektrykowi pomiar izolacji przewodów grzejnych przed i po zakryciu instalacji. Wartości świadczące o dobrej izolacji (bardzo wysokie – w megaomach) odnotuj w dokumentacji.
• Sprawdzenie czujnika i termostatu: Przed zalaniem podłogi sprawdź, czy czujnik podłogowy jest umieszczony w rurce i centralnie między kablami. Zmierz jego opór multimetrem. Zweryfikuj podłączenie przewodów do termostatu zgodnie ze schematem.
• Zdjęcia instalacji: Wykonaj wyraźne fotografie ułożonej maty/kabla na podłodze, zanim zostaną zakryte klejem lub wylewką. Zrób też rysunek schematyczny rozmieszczenia przewodów. Przechowuj te materiały wraz z kartą gwarancyjną.
• Zabezpieczenia elektryczne: Sprawdź, czy w tablicy elektrycznej dla ogrzewania podłogowego zainstalowano dedykowany bezpiecznik oraz wyłącznik różnicowoprądowy. Elementy te powinny być już dobrane na etapie projektu – potwierdź ich obecność przy odbiorze.
• Test termowizyjny: Po ułożeniu posadzki poproś o wykonanie badania kamerą termowizyjną podczas próbnego uruchomienia ogrzewania. Termogram ujawni ewentualne miejsca, które się nie nagrzewają lub grzeją nieprawidłowo.
• Pomiary końcowe i protokół: Po zakończeniu wszystkich prac zleć ostateczne pomiary instalacji (rezystancja kabli, izolacji) i sporządzenie oficjalnego protokołu odbioru instalacji elektrycznej. Upewnij się, że protokół zawiera wszystkie wymagane dane oraz podpis osoby z uprawnieniami.
• Archiwizacja dokumentów: Zachowaj w domowej dokumentacji kopię protokołu, kartę gwarancyjną z wpisanymi wynikami pomiarów, zdjęcia oraz projekt instalacji. Dokumenty te mogą być potrzebne w razie reklamacji lub sprzedaży domu, a także dla własnej wiedzy na przyszłość.
