Ogrzewanie rynien w bloku mieszkalnym – poradnik techniczny

Ogrzewanie rynien (system przeciwoblodzeniowy rynien i rur spustowych) to rozwiązanie techniczne, które chroni budynki wielorodzinne przed zimowymi zagrożeniami. W blokach wspólnot mieszkaniowych zalegający śnieg i lód mogą powodować poważne problemy eksploatacyjne i bezpieczeństwa. Niniejszy poradnik, skierowany do zarządców, administratorów i wykonawców, omawia techniczne aspekty montażu i utrzymania elektrycznego ogrzewania rynien. Bez skupiania się na kosztach, koncentrujemy się na realnych problemach, jakie taki system rozwiązuje, zasadzie jego działania, doborze odpowiednich komponentów oraz poprawnej instalacji i eksploatacji. Na koniec podkreślamy znaczenie regularnych przeglądów sezonowych. Ton jest rzeczowy i oparty na doświadczeniu – celem jest dostarczenie rzetelnych wskazówek technicznych pomagających w podjęciu świadomej decyzji o zastosowaniu ogrzewania rynien w budynku.

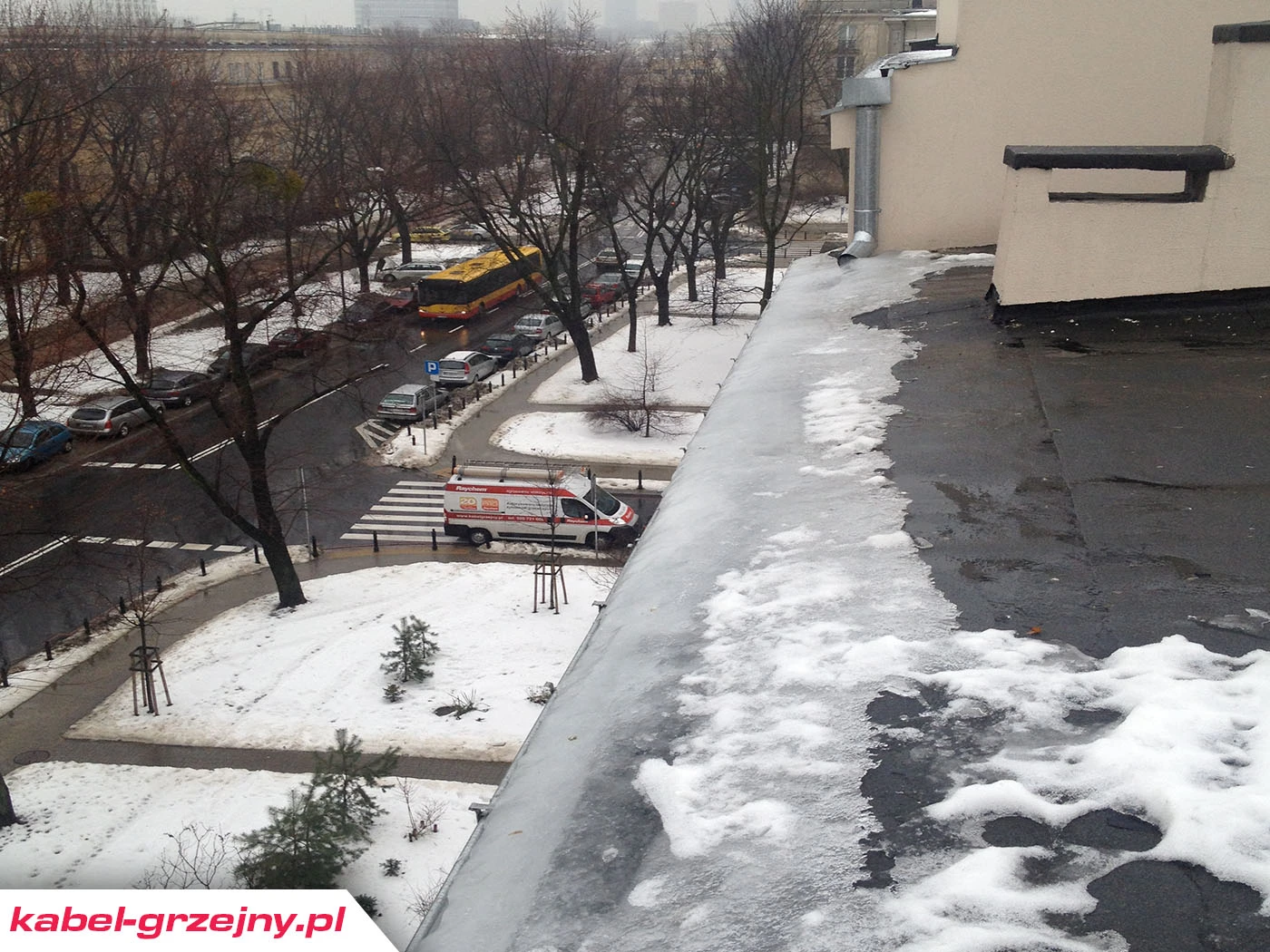

Problemy rozwiązywane przez ogrzewanie rynien

• Zatory lodowe w orynnowaniu: Woda z topniejącego śniegu ponownie zamarzająca w rynnach tworzy lód blokujący odpływ. Ogrzewanie rynien zapobiega gromadzeniu się lodu, utrzymując drożność rynien i rur spustowych nawet podczas mrozów. Dzięki temu unikamy przepełnienia rynien i stojącej wody, która mogłaby zamarznąć.
• Uszkodzenia rynien i elewacji: Zamarznięta woda zwiększa objętość i może rozsadzić rynnę lub rurę spustową. Ciężkie oblodzenia deformują elementy orynnowania, a oblodzone lub przelewające się rynny powodują zacieki na fasadzie i zawilgocenie ścian. System grzewczy chroni rynny, rury oraz elewację przed zniszczeniem, zapobiegając powstawaniu pęknięć rynien, rozszczelnieniu połączeń oraz zacieków na ścianach.
• Niebezpieczne sople i oblodzenia wokół budynku: Zwisające z krawędzi dachu sople lodowe stanowią poważne zagrożenie dla przechodniów i mieszkańców – mogą spaść i spowodować wypadek. Ponadto zamarzający przelewający się deszcz lub topniejący śnieg tworzy oblodzone chodniki przy wejściach. Ogrzewane rynny ograniczają powstawanie sopli i nawisów lodowych na okapie oraz minimalizują wyciek wody na ciągi piesze, zwiększając tym samym bezpieczeństwo użytkowników budynku.
• Obciążenie konstrukcji dachu: W tradycyjnych warunkach, gdy rynny są zablokowane lodem, śnieg zalega dłużej na dachu. Może to prowadzić do przeciążenia konstrukcji dachowej. Sprawny system przeciwoblodzeniowy usprawnia odprowadzanie wody roztopowej, co pośrednio zmniejsza zaleganie ciężkiego śniegu na połaciach dachowych.

Dzięki elektrycznemu ogrzewaniu rynien wymienione problemy są eliminowane u źródła. Budynek jest lepiej zabezpieczony przed skutkami zimy, co przekłada się na mniejsze ryzyko awarii infrastruktury dachowej i większe bezpieczeństwo mieszkańców.

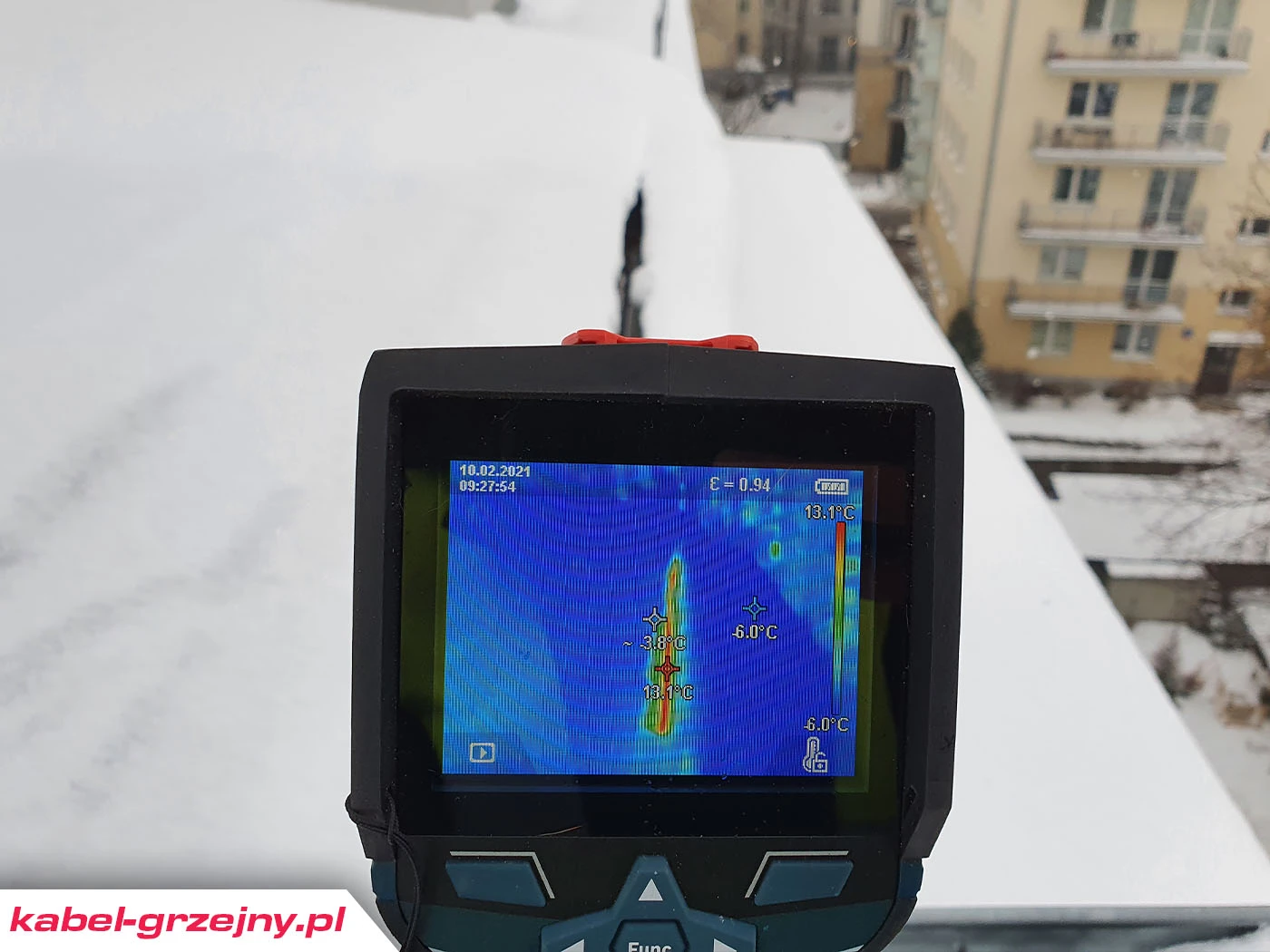

Jak działa system ogrzewania rynien?

Elektryczne ogrzewanie rynien to w praktyce system kabli grzejnych rozmieszczonych wzdłuż rynien poziomych oraz wewnątrz rur spustowych. Ich zadaniem jest podgrzewanie otoczenia na tyle, by śnieg i lód topniały na bieżąco, a woda mogła spływać do kanalizacji zanim zdąży zamarznąć. Poniżej opisujemy kluczowe elementy i zasadę działania takiej instalacji:

• Kable grzejne: W rynnach montuje się specjalne kable elektryczne odporne na warunki zewnętrzne. Są one zaprojektowane podobnie jak kable do ogrzewania podłogowego, ale mają wytrzymałą izolację odporną na promieniowanie UV, wilgoć i zmienne temperatury. Kable układa się luźno na dnie rynny lub mocuje wewnątrz rur spustowych za pomocą uchwytów. Najczęściej stosowane są dwa typy przewodów:
  • Stałooporowe (o stałej mocy) – emitują one stałą ilość ciepła na całej długości, zawsze z jednakową mocą (np. 20 W na metr) gdy są włączone. Wymagają zewnętrznej kontroli (np. termostatu), aby nie pracowały niepotrzebnie przy braku mrozu lub śniegu.
  • Samoregulujące – mają specjalną półprzewodnikową matrycę, której opór zmienia się wraz z temperaturą. Automatycznie dopasowują moc grzewczą w zależności od lokalnych warunków: w miejscach zimnych (otoczonych lodem czy śniegiem) grzeją silniej, a tam gdzie jest cieplej (sucha rynna, dodatnia temperatura) ograniczają swoją moc. Dzięki temu są bardziej energooszczędne i nie przegrzewają się nawet, gdy odcinek kabla przypadkowo się zetknie lub znajdzie poza pokrywą śniegu. Kable samoregulujące również zazwyczaj pracują w określonym zakresie mocy (np. maksymalnie 30 W/m w lodzie, a mniej w powietrzu).
• Rozmieszczenie kabli w rynnach i rurach: Kabel grzejny układa się ciągłym przebiegiem przez wszystkie chronione elementy orynnowania. Oznacza to, że kabel biegnie wzdłuż rynny poziomej, następnie schodzi w dół rurą spustową (często aż poniżej poziomu gruntu) i ewentualnie wraca drugą rurą lub rynną, jeśli system jest połączony. W szerszych rynnach montuje się czasem dwa równoległe odcinki kabla, aby pokryć całą szerokość dna rynny i zapewnić równomierne topnienie lodu. W rurach spustowych kabel powinien sięgać aż do wylotu przy gruncie lub wpięcia do kanalizacji deszczowej – często zaleca się poprowadzenie go kilkadziesiąt centymetrów w głąb odpływu ziemnego, aż do strefy nieobjętej mrozem. Zapobiega to zamarznięciu wody przy wylocie rury spustowej. Do utrzymania kabla we właściwym położeniu w pionowej rurze stosuje się specjalne akcesoria (np. metalowe łańcuchy lub linki z uchwytami), które utrzymują kabel w osi rury i zapobiegają jego przemieszczaniu się. Cały system kabli jest elektrycznie zasilany z domowej instalacji – przewody grzejne łączy się ze zwykłym przewodem zasilającym (tzw. zimnym) za pomocą uszczelnionej mufy. Mufa i połączenia muszą być wodoszczelne i odporne na mróz, zwykle umieszcza się je w suchym odcinku rynny lub na zewnątrz rury (zgodnie z instrukcją producenta).
• Sterowanie i czujniki: Aby praca ogrzewania rynien była efektywna i bezpieczna, stosuje się automatykę sterującą. Standardowy system zawiera termostat (regulator temperatury) oraz często czujnik wilgoci/opadów:
  • Czujnik temperatury monitoruje temperaturę otoczenia (lub samej rynny) i przekazuje informację do sterownika. Najczęściej ustawia się próg załączania systemu w okolicach 0°C (np. +3°C) – tak, by kable uruchamiały się, gdy zbliża się mróz.
  • Czujnik wilgoci (pogodowy) wykrywa obecność wody, śniegu lub lodu. Montuje się go np. w rynnie lub na krawędzi dachu. Działa on w parze z czujnikiem temperatury: sterownik włączy ogrzewanie tylko wtedy, gdy jest jednocześnie zimno i mokro (czyli występują opady śniegu lub zalega wilgoć mogąca zamarznąć). Takie inteligentne sterowanie zapobiega niepotrzebnej pracy kabli podczas suchego mrozu lub przejściowych ochłodzeń bez opadów.
  • Sterownik (termostat przeciwoblodzeniowy) to jednostka, która na podstawie sygnałów z czujników włącza lub wyłącza zasilanie kabli grzejnych. Dostępne są proste termostaty mechaniczne oraz programowalne, zaawansowane regulatory elektroniczne. Bardziej rozbudowane sterowniki pozwalają np. obsługiwać kilka stref grzewczych niezależnie, ustawiać histerezę temperaturową, a nawet zdalnie monitorować pracę systemu (w nowoczesnych wersjach z łącznością Wi-Fi).
• Zasilanie elektryczne: Kable grzejne wymagają zasilania z sieci ~230 V (jednofazowo) lub w większych systemach trójfazowo. Ze względu na pracę w warunkach atmosferycznych, instalacja powinna być zabezpieczona wyłącznikiem różnicowoprądowym (RCD) o odpowiedniej czułości, co chroni przed porażeniem w razie uszkodzenia izolacji. Obwód zasilający kable musi być dostosowany do sumarycznej mocy kabli (poboru prądu) – przy większych systemach stosuje się osobne zabezpieczenia na każdą grupę kabli.

Podsumowanie działania: Gdy temperatura spadnie w okolice zera i zaczyna padać śnieg (lub występuje topnienie i ponowne zamarzanie), czujniki przekazują sygnał do sterownika, który załącza zasilanie przewodów. Kable nagrzewają się, rozpuszczając śnieg i lód na bieżąco, dzięki czemu woda może spływać przez rynny. Gdy warunki się poprawią (np. ocieplenie powyżej zadanej temperatury lub ustanie opadów), system wyłącza się automatycznie. W efekcie orynnowanie pozostaje drożne, a lód nie zalega. Cały proces odbywa się automatycznie i nie wymaga ręcznej ingerencji (poza monitorowaniem i okresowymi przeglądami). Dobrze zaprojektowany system jest bezobsługowy na co dzień, co znacząco zwiększa komfort i bezpieczeństwo eksploatacji budynku zimą.

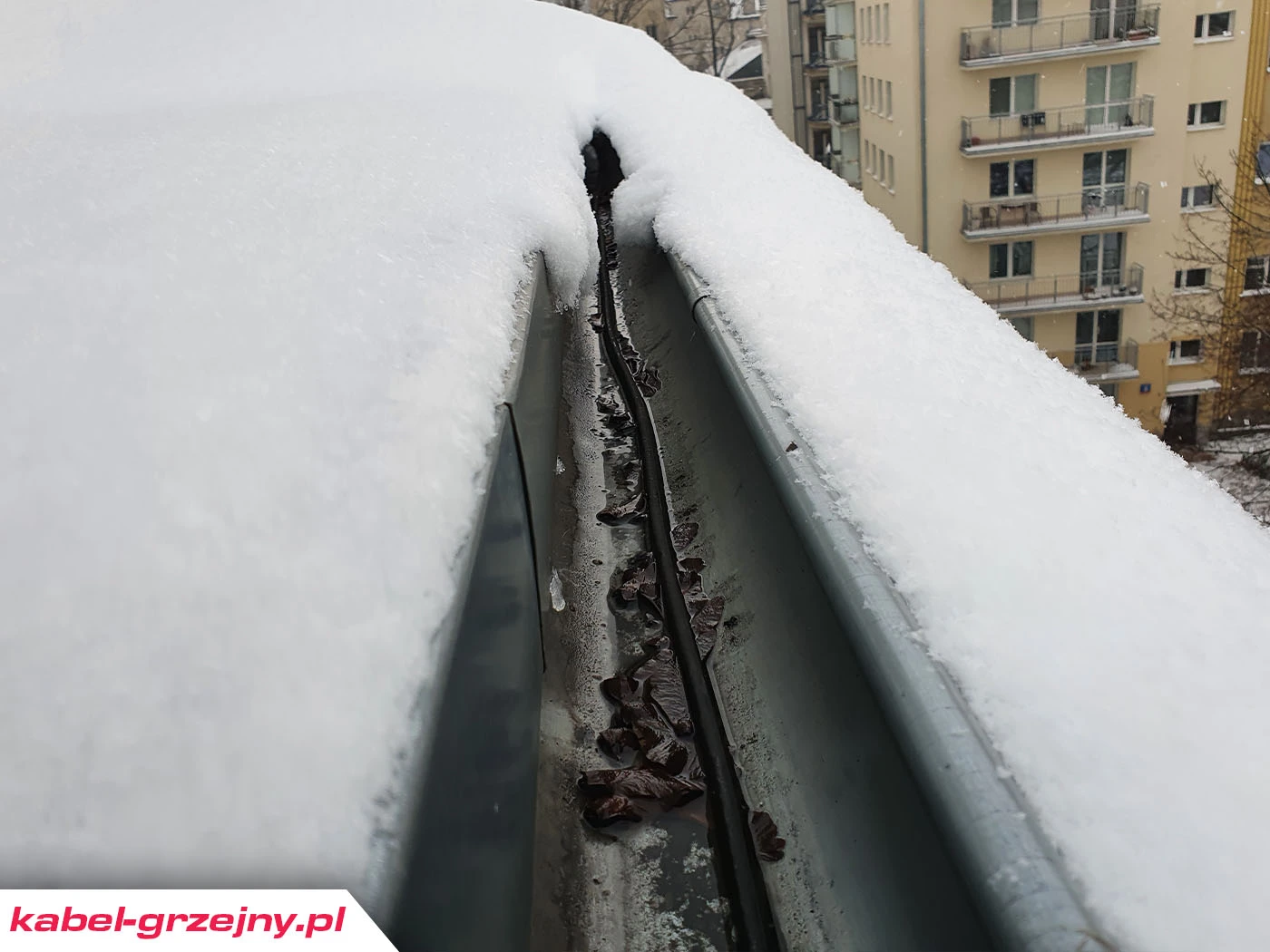

Dobór komponentów systemu ogrzewania rynien

Aby instalacja przeciwoblodzeniowa działała skutecznie, należy precyzyjnie dobrać jej komponenty do warunków danego budynku. Pod uwagę bierze się przede wszystkim rodzaj i moc kabli grzejnych, ich długość oraz rozmieszczenie, a także odpowiednie elementy sterujące. Poniżej przedstawiamy kluczowe zasady doboru:

• Dobór mocy kabla (W/m): Głównym parametrem kabla grzejnego jest liniowa moc grzewcza, wyrażona w watach na metr. Producenci oferują zwykle kable o różnych mocach jednostkowych – np. 10 W/m, 20 W/m, 30 W/m – aby dopasować instalację do potrzeb.
  • Warunki klimatyczne: W regionach o łagodniejszych zimach i niewielkich opadach śniegu wystarczające mogą być kable o mniejszej mocy (np. 10–20 W/m). W surowszym klimacie, przy częstych dużych opadach śniegu i długotrwałych mrozach, zaleca się mocniejsze kable (25–30 W/m), zdolne szybciej roztapiać lód. Często producenci publikują wytyczne doboru mocy w zależności od strefy klimatycznej kraju lub typowych temperatur zimowych.
  • Charakter obiektu: Jeśli system ma głównie zapobiegać zaleganiu śniegu w rynnach, można stosować niższe moce. Jeżeli problemem są solidne oblodzenia i grube czopy lodowe, lepiej sprawdzą się kable o większej mocy grzewczej.
  • Rodzaj kabla: Kable samoregulujące podaje się z dwoma wartościami mocy – inną, gdy pracują w powietrzu (sucha rynna), a inną w lodzie/wodzie. Przy doborze takiego przewodu należy upewnić się, że jego moc w lodzie spełnia wymagania dla danej lokalizacji. Zaletą jest tu elastyczność – kabel samoregulujący automatycznie dostosuje moc w cieplejszych odcinkach, więc ryzyko przegrzania jest mniejsze nawet przy doborze wyższej mocy maksymalnej.
• Długość i ilość kabli: Należy obliczyć łączną długość przewodów grzejnych potrzebnych do objęcia całego orynnowania narażonego na mróz. Podstawą jest sumaryczna długość wszystkich odcinków rynien poziomych oraz rur spustowych na budynku.
  • Do wyliczonej długości trzeba dodać zapas na wszelkie dodatkowe odcinki: wejścia kabli do rur spustowych, wykonanie pętli na dnie rur (jeśli wymagane) oraz poprowadzenie kabla w gruncie do granicy przemarzania (jeżeli rura spustowa przechodzi w podziemny drenaż/odpływ). Zwykle przyjmuje się, że kabel powinien sięgać co najmniej 80–100 cm w głąb gruntu lub do poziomu poniżej strefy zamarzania, aby wylot rury nie zamarzł.
  • Jeśli producent wymaga zostawienia pewnej nadwyżki do podłączenia (np. kilka metrów kabla luzem do puszki połączeniowej), również należy to uwzględnić. Informacje o wymaganym zapasie montażowym znajdują się w dokumentacji technicznej kabli.
  • Przykład doboru: Jeżeli blok ma łącznie 40 m rynien i 4 piony spustowe po 10 m każdy, to sama sumaryczna długość wynosi 40 + 4×10 = 80 m. Dodajemy np. 4 × 1 m zapasu na wprowadzenie do gruntu i 2 m na podłączenia – razem ok. 86 m kabla grzejnego. W praktyce można zastosować kilka odcinków kabli o standardowych długościach (np. 4 odcinki po ~22 m) odpowiednio rozplanowanych na poszczególne rynny i rury.
• Typ kabla grzejnego: Należy zdecydować między kablem stałooporowym a samoregulującym:
  • Stałooporowe są prostsze i tańsze, jednak wymagają starannego zaprojektowania sterowania (obowiązkowo termostat, aby nie pracowały bez potrzeby). Mogą być gotowymi odcinkami z fabrycznie zainstalowaną mufą zasilającą albo wymagają samodzielnego konfekcjonowania (docinania i dołączania przewodów zasilających) – to drugie powinien wykonać elektryk z uprawnieniami, zgodnie z instrukcją producenta.
  • Samoregulujące kable są nowocześniejsze i bezpieczniejsze w użytkowaniu (nie ma ryzyka przegrzania). Można je także docinać na dokładną długość na budowie bez utraty funkcjonalności (końcówkę niewykorzystanego odcinka zabezpiecza się specjalną końcówką zestawu montażowego). Ich wyższa cena jednostkowa bywa uzasadniona oszczędnościami energii i dłuższą żywotnością w ciężkich warunkach. Do większości zastosowań w rynnach wspólnot mieszkaniowych rekomenduje się kable samoregulujące ze względu na ich energooszczędność i niezawodność.
• Powłoka i odporność chemiczna: Przy doborze kabla zwróćmy uwagę na materiał jego płaszcza zewnętrznego. Wszystkie kable do ogrzewania rynien powinny mieć powłokę odporną na UV, wilgoć i zmiany temperatury. Jeżeli jednak rynny lub koryta odpływowe są wykonane z materiałów bitumicznych (np. w przypadku wpustów dachowych uszczelnianych lepikiem, papą itp.), konieczne jest zastosowanie kabla o powłoce fluoropolimerowej (fluoroolefinowej). Taki płaszcz wytrzymuje kontakt z bitumem i nie ulegnie z czasem degradacji. Zastosowanie nieodpowiedniego kabla (np. zwykłego PVC) w kontakcie z lepiszczem bitumicznym skutkuje szybkim uszkodzeniem izolacji i awarią, dlatego jest to krytyczny aspekt doboru.
• Sterownik i czujniki: Wybór automatyki powinien być dopasowany do wielkości systemu i oczekiwanego stopnia automatyzacji. Dla małych instalacji wystarczyć może prosty termostat dachowy z kapilarą lub elektroniczny regulator temperatury. Dla większych budynków lub gdy zależy nam na maksymalnej efektywności – warto wybrać sterownik zintegrowany z czujnikiem temperatury i wilgoci. Przykładowo, dostępne są na rynku gotowe zestawy sterujące do ogrzewania rynien, zawierające moduł elektroniki montowany na szynie DIN w rozdzielnicy oraz zewnętrzny czujnik wilgoci (montowany w rynnie) i czujnik temperatury powietrza. Sterownik taki może obsłużyć nawet kilkusetmetrowe instalacje i precyzyjnie sterować ich pracą. Upewnijmy się, że wybrany regulator ma odpowiednią obciążalność (w amperach) – tzn. może załączyć moc wszystkich podłączonych kabli. W razie potrzeby stosuje się styczniki lub przekaźniki, jeśli moc przekracza możliwości samego sterownika.
• Kompatybilność z instalacją elektryczną: Przed zakupem upewnijmy się, że budynek dysponuje wolnym obwodem elektrycznym o odpowiedniej mocy i zabezpieczeniach dla planowanego systemu. Sumaryczna moc ogrzewania rynien może wynieść od kilkuset watów do kilku kilowatów, w zależności od długości i mocy kabli. Należy dobrać zabezpieczenia nadprądowe (bezpieczniki) o właściwej wartości oraz wyłącznik różnicowoprądowy obejmujący obwód – jeśli istniejący obwód go nie posiada, trzeba go zainstalować. Wszystkie prace elektryczne, w tym podłączenie sterownika i kabli do sieci, musi wykonać osoba z uprawnieniami elektrycznymi.

Odpowiedni dobór komponentów jest kluczowy dla bezawaryjnego działania systemu. Przewymiarowanie mocy kabli niepotrzebnie zwiększy pobór energii (i może wymuszać częstsze włączanie/wyłączanie), z kolei zbyt słabe kable mogą nie poradzić sobie z lodem. Niedoszacowanie długości spowoduje, że część rynien pozostanie niechroniona. Dlatego warto korzystać z wytycznych producentów i doświadczenia wykonawców przy projektowaniu instalacji przeciwoblodzeniowej.

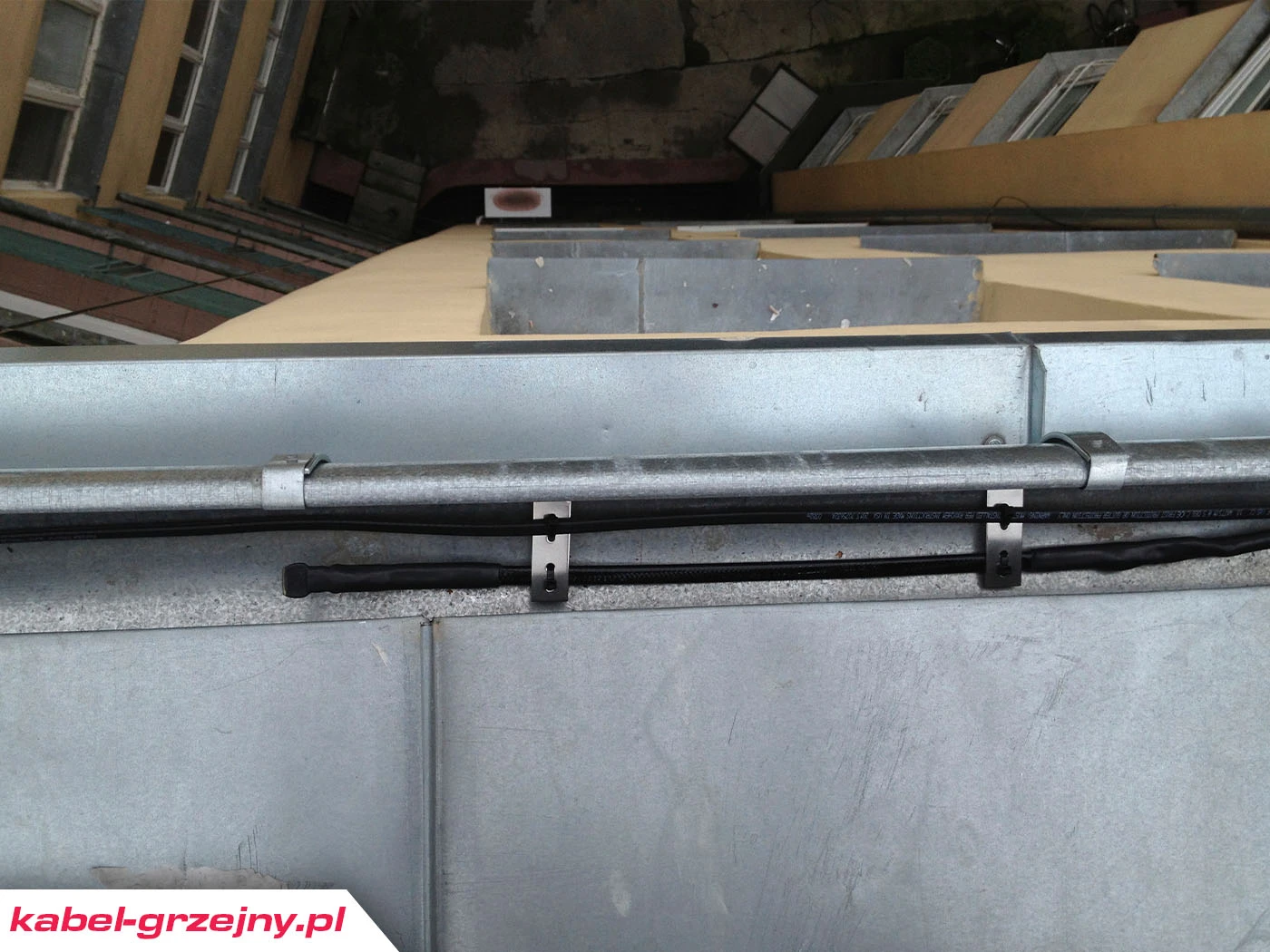

Automatyka i sterowanie – rola czujników w pracy systemu

Automatyzacja ogrzewania rynien odgrywa ogromną rolę w prawidłowym i ekonomicznym działaniu systemu. Dobrze dobrana automatyka sprawia, że instalacja pracuje tylko wtedy, gdy jest to konieczne, oraz z właściwą intensywnością. Poniżej omówiono znaczenie poszczególnych elementów automatyki i ich wpływ na eksploatację:

• Sterowanie termostatyczne: Podstawowym sposobem automatyzacji jest termostat reagujący na temperaturę otoczenia. Prosty termostat załączy kable grzejne, gdy temperatura spadnie poniżej ustalonego progu (np. +3°C), a wyłączy, gdy wzrośnie powyżej tej wartości. Takie sterowanie zapobiega niepotrzebnej pracy kabli w dodatnich temperaturach, gdy lód i śnieg naturalnie nie występują. Jednak sam termostat nie rozróżnia, czy w danym momencie pada śnieg lub czy lód faktycznie jest obecny – dlatego często łączy się go z czujnikiem wilgoci.
• Czujnik wilgoci / opadów: Dzięki zastosowaniu czujnika wilgotności system staje się bardziej inteligentny. Czujnik ten wykrywa obecność wody, śniegu, lodu (działając np. na zasadzie pomiaru przewodności lub pojemności). W typowych rozwiązaniach montuje się go w rynnie lub na krawędzi dachu, gdzie może zebrać reprezentatywną próbkę opadu. Sterownik odbiera sygnał, czy jest mokro, i łączy tę informację z danymi o temperaturze. Ogrzewanie załącza się wyłącznie przy jednoczesnym wystąpieniu mrozu i wilgoci, co oznacza praktycznie warunki sprzyjające oblodzeniu. Gdy jest mróz, ale sucho – system pozostaje wyłączony. Gdy pada śnieg przy temp. lekko powyżej zera (który i tak się topi) – również pozostaje wyłączony, aż temperatura spadnie. Takie rozwiązanie istotnie zmniejsza zużycie energii i zapobiega zbędnemu nagrzewaniu rynien. Ponadto ogranicza zużycie samych kabli grzejnych, które nie pracują ciągle, a tylko w razie potrzeby – przedłuża to ich żywotność.
• Zaawansowane sterowniki pogodowe: Na rynku dostępne są zaawansowane regulatory dedykowane do systemów przeciwoblodzeniowych. Pozwalają one na precyzyjne ustawienia (np. histerezy załączania, opóźnienia wyłączenia po ustaniu opadów, minimalnego czasu pracy po załączeniu, itp.). Niektóre modele mają wbudowane programatory czasowe, umożliwiające np. ograniczenie pracy systemu nocą lub w określonych godzinach, jeśli jest taka potrzeba (choć standardowo utrzymuje się działanie 24/7 w trybie automatycznym w sezonie zimowym). Nowoczesne sterowniki często potrafią nadzorować dwie strefy grzewcze – np. osobno północną i południową stronę dachu, co bywa przydatne, bo północna strona może wymagać częstszego grzania niż nasłoneczniona południowa. Integracja z systemem automatyki budynkowej (BMS) również jest możliwa w przypadku dużych obiektów – sterownik może przekazywać informacje o stanie systemu do centralnego nadzoru lub przyjmować polecenia (np. całkowite wyłączenie systemu poza sezonem).
• Brak automatyki – zagrożenia: Możliwe jest sterowanie ogrzewaniem rynien ręcznie (np. włącznikiem lub ręcznym załączeniem termostatu), jednak jest to podejście mało praktyczne i ryzykowne. Błędy ludzkie mogą tu mieć poważne skutki: jeśli administrator spóźni się z włączeniem systemu przed nadejściem mrozu lub intensywnych opadów śniegu, rynny zdążą zamarznąć i kable nie będą w stanie skutecznie udrożnić powstałego lodu na czas. Z kolei zapomnienie o wyłączeniu ogrzewania podczas ocieplenia spowoduje niepotrzebne zużycie prądu i potencjalnie przegrzewanie elementów (choć same kable są zwykle odporne, to długotrwała praca bez chłodzenia przez topniejący śnieg może skrócić ich żywotność, szczególnie w przypadku kabli stałooporowych). Dlatego automatyzacja jest standardem w nowoczesnych systemach przeciwoblodzeniowych – zapewnia optymalną pracę bez ciągłego nadzoru.
• Utrzymanie stałej gotowości: Dobrze dobrana automatyka dba, by system pozostawał w gotowości przez cały okres zimowy. Użytkownik ustawia jedynie podstawowe parametry (progi temperatur, czułość czujnika wilgoci), a potem system sam decyduje o załączaniu ogrzewania. W praktyce oznacza to spokój dla zarządcy budynku – nie trzeba każdorazowo reagować na zmiany pogody. W razie nagłego ataku zimy wczesnym rankiem, system z czujnikami sam się uruchomi, podczas gdy instalacja bez automatyki zadziała dopiero, gdy ktoś ją włączy (co może nastąpić z opóźnieniem).
• Sygnalizacja i kontrola pracy: Większość sterowników posiada kontrolki lub wyświetlacze informujące o stanie (np. diodę sygnalizującą pracę ogrzewania, alarm awarii czujnika, itp.). Warto umieścić moduł sterownika w łatwo dostępnym miejscu (np. w głównej rozdzielnicy budynku lub w pomieszczeniu technicznym), tak by administrator mógł okresowo zerknąć, czy system działa (np. kontrolka załączenia w mroźny dzień powinna świecić, co potwierdza pracę kabli).

Podsumowując, automatyka to klucz do efektywności i bezpiecznej pracy ogrzewania rynien. Inwestycja w dobre czujniki i sterownik szybko się przekłada na bezawaryjną eksploatację: rynny są grzane dokładnie wtedy, gdy trzeba, a ryzyko błędu ludzkiego jest zminimalizowane. Dzięki temu system osiąga swoją funkcję – chroni budynek – przy minimalnym zaangażowaniu użytkownika.

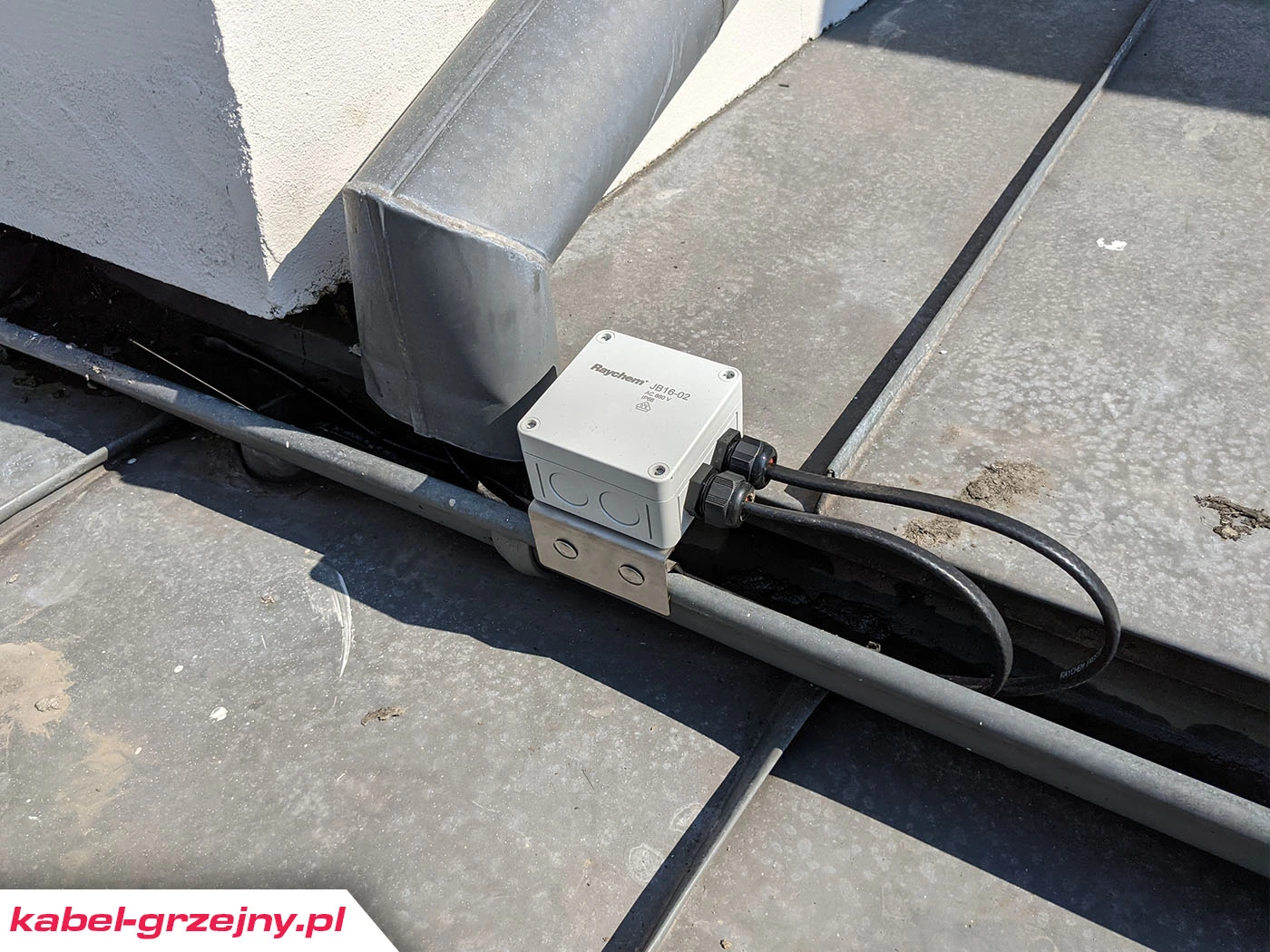

Zasady montażu i eksploatacji systemu (punkty krytyczne i możliwe błędy)

Poprawny montaż ogrzewania rynien oraz właściwe użytkowanie systemu są niezbędne, aby cieszyć się jego niezawodnością. Istnieją pewne krytyczne punkty instalacji oraz częste błędy, których należy unikać. Poniżej przedstawiamy zalecenia montażowe oraz wskazówki eksploatacyjne oparte na sprawdzonych praktykach:

• Montaż kabli w rynnach: Przewody grzejne układa się luźno w korycie rynny – nie należy ich naprężać ani mocno przytwierdzać na sztywno. Wykorzystuje się do tego plastikowe uchwyty (klipsy) zakotwiczane na krawędziach rynny lub specjalne prowadnice. Luźne ułożenie jest istotne z dwóch powodów: po pierwsze, umożliwia naturalne rozszerzanie i kurczenie się kabla przy zmianach temperatury (co zapobiega ewentualnym uszkodzeniom); po drugie, ułatwia czyszczenie rynien z liści i zanieczyszczeń, bo kabel można nieco unieść lub przesunąć, a zanieczyszczenia usunąć bez ryzyka przecięcia czy wyrwania przewodu. Uchwyty rozmieszcza się co kilkadziesiąt centymetrów tak, by kabel nie przemieszczał się swobodnie na wietrze i pozostawał na dnie rynny. Należy unikać zakładania przewodów na ostre krawędzie blach – wszelkie ostre brzegi rynny, zwłaszcza przy dylatacjach czy łączeniach, powinny być zabezpieczone (np. osłonką) lub kabel powinien je omijać, by nie przecierała się izolacja.
• Montaż w rurach spustowych: W pionowych rurach spustowych przewód powinien przebiegać możliwie centralnie, nie dotykając ciągle ścianek rury (żeby równomiernie ogrzewać i by nie był zgniatany przy zamarzającym lodzie przy ściance). Typowym rozwiązaniem jest zastosowanie łańcucha montażowego – to metalowy łańcuch spuszczany w dół rury, do którego co pewien odcinek przymocowuje się kabel za pomocą uchwytów lub opasek. Łańcuch dociąża instalację i stabilizuje kabel na całej wysokości. Alternatywnie stosuje się pręty dystansowe lub taśmy montażowe mocowane do ścianek rury, szczególnie przy szerszych rurach spustowych, aby utrzymać dwa równoległe przewody rozstawione w stałej odległości. Bardzo ważne jest, by kabel nie blokował przepływu wody w rurze – powinien zajmować minimalną przestrzeń i być poprowadzony przy jednej ze ścianek lub centralnie. U dołu rury, jeśli jest tam wyczystka (rewizja), kabel należy tak ułożyć, by umożliwić dostęp do wyczystki (np. nie przeprowadzać go na stałe przez klapkę rewizyjną, tylko obok). Montaż w rurach spustowych często wymaga pracy na wysokości i demontażu kolanka wylotowego lub wyczystki – powinien go wykonywać doświadczony instalator z zabezpieczeniem BHP.
• Połączenia i okablowanie: Przewody grzejne łączy się z zimnymi przewodami zasilającymi za pomocą zestawów połączeniowych (muf) dostarczanych przez producenta. Należy ściśle przestrzegać instrukcji podczas wykonywania takich połączeń – wszystkie warstwy izolacji muszą być poprawnie zaciśnięte i uszczelnione, aby nie dostała się woda. Mufa po połączeniu jest zazwyczaj dość gruba – zaplanujmy dla niej miejsce, np. w rynnie tuż przy wlocie do rury spustowej (tam jest nieco więcej przestrzeni) lub na końcu odcinka grzejnego. Nie wolno umieszczać złącza zanurzonego w wodzie (np. w syfonie odpływowym) ani narażać go na ciągły napór lodu. Długości zimnych przewodów powinny pozwolić na doprowadzenie ich do puszki elektrycznej lub rozdzielni – warto przewidzieć ochronę mechaniczną tych kabli (np. peszlem lub rurką) na odcinku na zewnątrz budynku. Wszystkie przepusty kabli przez ściany, dach czy inne przegrody należy uszczelnić, by nie przeciekała tamtędy woda.
• Zasilanie i zabezpieczenia: Jak wspomniano, obwód zasilający system musi być zabezpieczony przed przeciążeniem i przebiciem. Typowym błędem jest podłączanie zbyt długiego odcinka kabli grzejnych do istniejącego obwodu bez sprawdzenia, czy wytrzyma on obciążenie – skutkować to może notorycznym wyzwalaniem bezpiecznika lub wręcz przegrzaniem przewodów instalacji. Dlatego przed montażem określmy zapotrzebowanie mocy (np. 80 m kabla o mocy 20 W/m to 1,6 kW) i zapewnijmy odpowiedni bezpiecznik (dla 1,6 kW przy 230 V wystarczy 10 A, ale uwzględniając zapas często daje się 16 A). Koniecznie instalujemy też wyłącznik różnicowoprądowy 30 mA – praca kabli w rynnach wiąże się z wilgocią, więc RCD ochroni przed skutkami ewentualnego przebicia izolacji czy zawilgocenia złącza. Wszystkie te prace musi wykonywać elektryk z uprawnieniami – to nie tylko kwestia przepisów, ale i bezpieczeństwa całego budynku.
• Kluczowe punkty i newralgiczne miejsca: Uwagę należy zwrócić na tzw. zimne punkty instalacji orynnowania:
  • Narożniki i złącza rynien – często tam powstają przecieki i zbiera się lód. Kabel powinien dokładnie je ogrzewać, ale jednocześnie nie może być załamany pod zbyt ostrym kątem (minimalny promień gięcia kabla określa producent, np. kilka centymetrów).
  • Leje spustowe (wloty z rynny do rury) – to miejsca, gdzie łatwo tworzą się korki lodowe. Warto, aby w takim miejscu był fragment kabla zarówno w rynnie, jak i już we wlocie rury (często prowadzi się kabel pętlą przez leje, aby dobrze ogrzać krawędzie wlotu).
  • Dolne wyloty rur spustowych – tam lód tworzy się najszybciej od zalegającej wody. Jak już wspomniano, kabel powinien dochodzić aż do wylotu, a nawet trochę poniżej. Jeśli rura odprowadza wodę do podziemnej kanalizacji, rozważmy przedłużenie kabla do pierwszej studzienki lub na głębokość przemarzania gruntu.
  • Dachy płaskie z wpustami – w budynkach, gdzie zamiast tradycyjnych rynien są wpusty (kratki odwadniające na dachu, odprowadzające wodę rurami wewnątrz budynku), także stosuje się ogrzewanie. Kable grzejne montuje się w pionowych odprowadzeniach i wokół wpustu. Należy upewnić się, że dany kabel nadaje się do takiej instalacji (czasem wymaga wyższej klasy szczelności). W poradniku skupiamy się głównie na standardowych rynnach zewnętrznych, ale nie wolno zapominać o ochronie wpustów dachowych w budynkach z dachem płaskim – ich zamarznięcie powoduje zalewanie dachu wodą.
• Najczęstsze błędy montażowe: W praktyce zdarzają się uchybienia, które obniżają skuteczność systemu lub powodują awarie. Oto kilka z nich:
  • Zły dobór mocy lub długości kabli – np. zastosowanie zbyt słabego kabla (nie topi lodu) lub zainstalowanie zbyt krótkiego odcinka (pozostawione nieogrzewane fragmenty rynny nadal zamarzają). Unikniemy tego, przygotowując starannie projekt i korzystając z zaleceń producenta.
  • Łączenie różnych odcinków na jednym obwodzie bez równomiernego rozkładu – np. podłączenie do jednego termostatu bardzo długiego odcinka na północnej stronie i krótkiego na południowej. W efekcie system może grzać za długo jedną część lub za krótko inną. Lepiej wydzielić oddzielne sterowanie dla bardzo różnych sekcji dachu.
  • Niewłaściwe mocowanie – np. przykręcanie kabla metalowym drutem lub gwoździami do rynny (prowadzi to do uszkodzenia izolacji), zbyt rzadkie mocowanie (kabel plącze się na wietrze i może ulec przetarciu), czy skręcanie i krzyżowanie kabli ze sobą (punkty, gdzie dwa kable się stykają, mogą się przegrzać – dotyczy to szczególnie kabli stałooporowych). Zawsze stosujmy dedykowane uchwyty i trzymajmy zalecane odstępy między równoległymi odcinkami przewodu (zwykle min. kilka centymetrów).
  • Instalacja w niesprzyjających warunkach – montowanie kabli w bardzo niskiej temperaturze (poniżej zaleceń, np. poniżej -5°C) sprawia, że izolacja kabli staje się sztywna i podatna na pęknięcia. Może to uszkodzić przewód już w trakcie montażu. Jeśli musimy montować zimą, postępujmy zgodnie z instrukcją (czasem producent dopuszcza montaż do -10°C, ale kabel trzeba wcześniej przechować w ciepłym pomieszczeniu, by zachował elastyczność).
  • Brak uprawnień i testów powykonawczych – samodzielny montaż przez niewykwalifikowane osoby bywa przyczyną późniejszych awarii lub wręcz zagrożenia. Często pomijane są procedury testowe: po instalacji każdy obwód kabla powinien być sprawdzony miernikiem izolacji (megohomomierzem) oraz próbnym załączeniem. Zaniedbanie tych testów może skutkować nieujawnieniem drobnego uszkodzenia, które potem pod obciążeniem doprowadzi do zwarcia lub porażenia.
• Wskazówki eksploatacyjne (użytkowanie systemu): Samo automatyczne ogrzewanie rynien jest w dużej mierze bezobsługowe, ale użytkownik powinien przestrzegać kilku zasad, by system spełniał swoją rolę:
  • Utrzymuj rynny w czystości: Przed sezonem zimowym (jesienią) koniecznie usuń liście i zanieczyszczenia z rynien i rur spustowych. Nawet ogrzewana rynna zatkana liśćmi nie odprowadzi wody – powstaną zalania i lokalne oblodzenia. Co więcej, gnijące liście mogą uszkodzić izolację kabla lub spowodować korozję elementów metalowych. Regularne czyszczenie orynnowania to podstawa skutecznego działania systemu przeciwoblodzeniowego.
  • Nie wyłączaj systemu w środku zimy: Jeśli sterowanie jest automatyczne, zaleca się utrzymywać system w trybie czuwania przez cały okres mrozów. Wyłączanie go „aby oszczędzić prąd” i ponowne włączanie tylko na zapotrzebowanie mija się z celem – czujniki i tak zadbają o to, by kable grzały minimalnie. Ręczne wyłączenie grozi natomiast tym, że zapomnimy włączyć z powrotem przed kolejnymi opadami śniegu.
  • Kontroluj pracę w ekstremalnych warunkach: Podczas szczególnie ciężkich zim (bardzo niskie temperatury, rekordowe opady śniegu) warto sporadycznie sprawdzić stan rynien. Mimo działającego ogrzewania mogą się tworzyć drobne sople na brzegach rynny lub ślady lodu przy krawędziach – zazwyczaj system je szybko topi, ale jeśli zauważymy duże nawisy lodowe, może to sygnalizować problem (np. uszkodzony odcinek kabla). W razie wątpliwości zaleca się wezwać serwis do inspekcji.
  • Ostrożnie odśnieżaj dach: Jeśli z dachu mechanicznie usuwany jest śnieg (przez ekipę czy zarządcę), upewnij się, że narzędzia nie uszkodzą kabli w rynnach. Stosuj miękkie szufle, nie uderzaj bezpośrednio w rynnę ostrymi narzędziami. Kable są wytrzymałe, ale celowe uderzenie łopatą lub hakiem do lodu może je przeciąć lub przemieścić.
  • Zasilanie latem: Po sezonie zimowym system można wyłączyć (aby nie działał np. w czasie przypadkowych spadków temperatur wiosennych). Jeśli jest taka możliwość, oznacz wyłącznik lub bezpiecznik, by przypadkowo nie odłączyć zasilania zimą. Nie zasilaj kabli poza sezonem – praca na sucho w lecie tylko niepotrzebnie je nagrzewa. Większość sterowników ma tryb letni (off) lub można je wyłączyć – pamiętaj jednak, by na jesieni znów je uzbroić do automatycznej pracy.

Podsumowując, poprawny montaż i świadoma eksploatacja mają decydujący wpływ na skuteczność ogrzewania rynien. Unikanie typowych błędów wykonawczych przekłada się na mniejsze ryzyko awarii w zimie. Z kolei właściwe użytkowanie (utrzymywanie czystości, obserwacja działania w trudnych warunkach) zapewnia, że system rzeczywiście spełni swoją rolę – będzie na bieżąco odladzał rynny, chroniąc budynek i otoczenie.

Przeglądy i kontrola sezonowa systemu

Instalacja przeciwoblodzeniowa, jak każda inna część infrastruktury budynku, wymaga okresowych przeglądów i konserwacji. Regularne kontrole – przynajmniej raz do roku przed sezonem zimowym – są absolutnie niezbędne, by system działał bez zakłóceń, gdy spadnie temperatura. Poniżej opisano, dlaczego przeglądy są tak ważne oraz co powinny obejmować:

• Dlaczego coroczny przegląd jest konieczny? Z biegiem czasu elementy systemu ulegają naturalnemu zużyciu i narażone są na uszkodzenia. Kable grzejne pracują w trudnych warunkach (zmienne temperatury, promieniowanie UV, woda, lód), czujniki są wystawione na czynniki atmosferyczne, a w rynnach gromadzą się zanieczyszczenia. Wczesne wykrycie drobnych usterek zapobiega poważnym awariom w środku zimy. Przykładowo, jeśli przed zimą zauważymy uszkodzoną izolację kabla, można wymienić ten odcinek zawczasu – zamiast dopuścić do zwarcia i unieruchomienia całego systemu podczas silnego mrozu. Regularny serwis zapewnia też optymalną efektywność energetyczną – oczyszczone i sprawne ogrzewanie rynien zużywa dokładnie tyle energii, ile potrzeba do stopienia lodu, a nie więcej. Zaniedbany system mógłby pracować dłużej i mniej wydajnie (np. próbując przetopić lód przez warstwę brudu czy liści). Dla wspólnot mieszkaniowych, gdzie koszty energii wpływają na budżet, utrzymanie systemu w dobrej kondycji przekłada się na oszczędności i bezpieczeństwo.
• Kiedy przeprowadzać przegląd? Najlepiej zaplanować inspekcję jesienią, przed wystąpieniem pierwszych przymrozków. Wczesna jesień (np. październik) to dobry moment – większość liści już spadła, a temperatury pozwalają na komfortową pracę na dachu. W razie wykrycia usterek jest czas na ich naprawę lub zamówienie części przed zimą. Dodatkowo, po zakończonym sezonie zimowym (wiosną) warto zrobić krótką kontrolę stanu – zwłaszcza jeśli zimą wystąpiły jakieś problemy. Wiosenny przegląd może wychwycić uszkodzenia powstałe np. pod ciężarem śniegu. Jednak to przegląd przedzimowy jest kluczowy – decyduje o gotowości systemu na najbliższe miesiące.
• Zakres przeglądu instalacji ogrzewania rynien: Kompleksowy przegląd powinien objąć zarówno część elektryczną systemu, jak i stan mechaniczny rynien. Oto podstawowe kroki, jakie należy wykonać:
  1. Oględziny kabli grzejnych: Technik dokonuje inspekcji wzrokowej całej długości kabli w rynnach i rurach spustowych (o ile to możliwe). Szuka śladów uszkodzeń: pęknięć lub przetarć izolacji, nadtopień, deformacji, przebarwień. Sprawdza mocowania – czy uchwyty trzymają kabel na miejscu, czy żadna sekcja nie wysunęła się z rynny. Uszkodzony odcinek kabla lub luźny przewód należy natychmiast naprawić: drobne uszkodzenie izolacji można zabezpieczyć odpowiednią taśmą samowulkanizującą, ale przeważnie zaleca się wymianę uszkodzonego fragmentu kabla lub całego odcinka, aby zachować pełne bezpieczeństwo.
  2. Czyszczenie rynien i rur spustowych: To standardowa czynność konserwacyjna, a przy ogrzewanych rynnach jest szczególnie ważna. Serwisant usuwa z rynien liście, gałązki, piasek, osady błota – wszystko, co mogłoby blokować przepływ wody. Zwraca uwagę na wloty do rur spustowych – często to tam tworzą się czopy z liści. Oczyszczane są także kosze dachowe i koryta (jeśli są, np. na połaciach wielospadowych). Drożność orynnowania jest kluczowa – zablokowana brudem rynna zamarznie, mimo grzania, bo woda nie będzie odpływać i utworzy bryłę lodu.
  3. Kontrola rewizji i odpływów: Jeśli rury spustowe mają wyczystki (rewizje) przy ziemi, należy je otworzyć i usunąć nagromadzony osad, liście, piasek. Często w tym miejscu zbiera się dużo zanieczyszczeń przepchniętych z rynien. Drożna rewizja zapewnia odpływ wody z rury – jeśli jest zapchana, woda może stać w pionie i zamarzać mimo grzania. Warto też sprawdzić sam wylot rury (kratki, osadniki) – usunąć lód (jeśli pozostał z poprzedniej zimy) i upewnić się, że nic nie blokuje ujścia.
  4. Pomiary elektryczne: Kluczowym punktem jest sprawdzenie stanu elektrycznego kabli. Serwisant wykonuje pomiar rezystancji izolacji każdego obwodu grzejnego za pomocą specjalnego miernika (meggera). Wynik w megaohmach informuje, czy izolacja nie jest zawilgocona lub uszkodzona. Wartości poniżej dopuszczalnego minimum (zazwyczaj >100 MΩ przy 500V dla nowych kabli, normy mogą dopuszczać mniej po latach, np. 10 MΩ) oznaczają, że izolacja jest słaba – kabel może powodować upływ prądu i zadziałanie wyłącznika różnicowego. W takim wypadku konieczna jest wymiana przewodu na nowy. Dodatkowo sprawdza się ciągłość elektryczną żył grzejnych (czy nie ma przerwy).
  5. Sprawdzenie czujników i sterownika: Kontroluje się działanie automatyki. Test polega np. na schłodzeniu czujnika temperatury (np. woreczkiem z lodem) i zwilżeniu czujnika wilgoci, aby zasymulować warunki zimowe – powinno to spowodować załączenie przekaźnika sterownika. Sprawdza się, czy zadane progi temperatur na termostacie odpowiadają rzeczywistym (dobrze jest porównać wskazania czujnika z termometrem wzorcowym). Jeśli sterownik ma tryb testowy, używa się go do wymuszenia włączenia systemu. Niesprawny czujnik (np. brak reakcji, uszkodzony kabel czujnika) należy wymienić. W ramach przeglądu warto też skalibrować termostat, jeśli ma taką opcję, by dokładnie załączał przy wymaganej temperaturze.
  6. Próbne uruchomienie systemu: Po czynnościach kontrolnych następuje test funkcjonalny. W dniu przeglądu (o ile temperatura nie jest bardzo wysoka) załącza się system i obserwuje efekt grzania. Już po kilku minutach kable powinny się wyczuwalnie nagrzewać na całej długości. Jeśli serwis dysponuje kamerą termowizyjną, to jest to idealne narzędzie – obraz termiczny szybko wskaże, które fragmenty rynny się grzeją, a które pozostają zimne (co oznacza brak przepływu prądu w danym odcinku). Taki test pozwala wykryć np. miejscowe przerwy w kablu lub złe podłączenie. Równocześnie obserwuje się, czy sterownik poprawnie sygnalizuje pracę, czy nie wyzwala się bezpiecznik po włączeniu (jeśli tak – może to oznaczać zwarcie lub przeciążenie).
  7. Kontrola mocowań i konstrukcji: Serwis powinien ocenić też stan techniczny samych rynien i zamocowań kabli. Sprawdza, czy uchwyty nie uległy korozji lub pęknięciu, czy kabel w żadnym miejscu nie wysunął się z zaczepów i nie wisi. Przy okazji kontroluje się mocowanie rynien do budynku (czy ciężar śniegu/obu kabli nie poluzował haków rynnowych). Wszelkie luźne elementy należy poprawić.
  8. Regulacja i ustawienia: Jeśli poprzednia zima wykazała jakieś niedostatki w działaniu (np. tworzyły się drobne sople), to teraz jest moment na korygowanie ustawień sterownika. Można np. obniżyć minimalną temperaturę załączenia o parę stopni lub zwiększyć czułość czujnika wilgoci, tak by system wcześniej reagował. Każda zmiana ustawień powinna być przemyślana – zbyt wczesne załączanie spowoduje częstszą pracę, ale np. dla północnych zacienionych dachów może to być konieczne. Dokumentujmy takie zmiany.
  9. Dokumentacja przeglądu: Dobrą praktyką jest sporządzenie protokołu z przeglądu. Powinien on zawierać datę, listę wykonanych czynności, wyniki pomiarów (rezystancji izolacji, testów czujników), wykaz stwierdzonych usterek i podjętych działań (np. „wymieniono czujnik temperatury na nowy model X, uzupełniono izolację kabla na odcinku Y”). Protokół podpisuje osoba przeprowadzająca przegląd. Taki dokument jest dowodem dbałości o obiekt – może się przydać np. w przypadku dochodzenia roszczeń ubezpieczeniowych po zimie (pokazuje, że wspólnota należycie konserwowała system).
• Sezonowa kontrola własna: Poza profesjonalnym przeglądem raz w roku, administrator budynku może sam wykonywać proste kontrole wzrokowe w trakcie zimy. Po silnych zamieciach lub długich mrozach warto przejść wokół budynku i sprawdzić, czy z rynien nie zwisają sople, czy nie widać gdzieś oblodzeń. Delikatne „języki” lodu przy krawędzi rynny mogą się zdarzyć (zwłaszcza przy ciągłym padaniu mokrego śniegu), ale jeśli zauważymy gruby lód, to sygnał alarmowy. Również kałuże zamarzniętej wody pod rurami spustowymi sugerują, że coś jest nie tak (być może kabel w tej rurze nie grzeje i woda się przelała górą). Taka inspekcja zajmuje chwilę, a pozwala szybko reagować – np. wezwać serwis od razu, nie czekając do wiosny.
• Konserwacja zapobiegawcza: Co kilka lat warto rozważyć wymianę niektórych elementów zanim ulegną awarii. Na przykład czujniki zewnętrzne (temperatury i wilgoci) są narażone na starzenie – po 5–7 latach ciągłej pracy mogą dawać mniej precyzyjne odczyty, więc profilaktyczna wymiana przy okazji większego remontu dachu może być uzasadniona. Kable grzejne dobrej jakości mają żywotność liczona w kilkunastu sezonach, ale jeśli były mocno eksploatowane i widać ślady zużycia, lepiej wymienić je w porozumieniu ze specjalistą. Pamiętajmy, że ciągłość działania systemu jest kluczowa – lepiej zapobiegać niż usuwać skutki awarii zimą.

Regularne przeglądy i utrzymanie systemu ogrzewania rynien to obowiązek odpowiedzialnego zarządcy. Zapewniają one, że instalacja spełni swoją funkcję w krytycznych momentach. Z punktu widzenia wspólnoty mieszkaniowej, jest to inwestycja w ochronę budynku i bezpieczeństwo mieszkańców. Sprawny system przeciwoblodzeniowy, poddawany corocznej kontroli, będzie działał efektywnie przez wiele lat, chroniąc rynny przed zniszczeniem, elewację przed zalaniem, a przechodniów przed niebezpiecznymi soplami.

Podsumowanie

Elektryczne ogrzewanie rynien w budynkach wielorodzinnych to sprawdzone rozwiązanie zapobiegające typowym zimowym problemom takim jak zamarzające rynny, uszkodzenia orynnowania czy spadające sople lodu. Kluczem do sukcesu jest właściwe zaprojektowanie i montaż systemu – począwszy od doboru odpowiednich kabli grzejnych o należytej mocy i długości, poprzez instalację czujników i sterownika, aż po staranne zamocowanie przewodów w rynnach i rurach spustowych zgodnie ze sztuką budowlaną. Równie istotna jest automatyka sterująca, która zapewnia działanie tylko w razie potrzeby, przez co system jest efektywny energetycznie i bezpieczny. Użytkownicy powinni pamiętać o podstawowych zasadach eksploatacji – przede wszystkim o utrzymaniu rynien w czystości i wykonywaniu regularnych przeglądów przed sezonem zimowym. Dzięki temu instalacja przeciwoblodzeniowa odwdzięczy się bezawaryjną pracą, wydłużeniem żywotności rynien i brakiem przykrej niespodzianki w postaci oberwanych lodem elementów czy oblodzonych chodników.

Odpowiedzialnie zaprojektowany i utrzymany system ogrzewania rynien to element podnoszący standard i bezpieczeństwo budynku wspólnoty mieszkaniowej. Decyzja o jego wdrożeniu powinna opierać się na rzetelnych przesłankach technicznych – mamy nadzieję, że ten poradnik dostarczył niezbędnej wiedzy, by taką decyzję podjąć świadomie.
