Instalacja elektryczna ogrzewania podłogowego musi być odpowiednio zabezpieczona przed skutkami przeciążeń i upływów prądu. Prąd płynący kablami jest niebezpieczny – wysokie napięcie (np. 230 V sieciowe) grozi porażeniem, a duże natężenie prądu może stopić kable i spowodować pożar. Aby uniknąć tych zagrożeń, stosuje się wyłączniki nadprądowe (potocznie zwane bezpiecznikami) oraz wyłączniki różnicowoprądowe (RCD) dobrane do parametrów instalacji grzejnej. W praktyce każdy obwód maty grzejnej powinien mieć osobny wyłącznik nadprądowy oraz ochronę różnicową na poziomie 30 mA. Poniżej opisujemy, jak działają te urządzenia i jak wybrać ich parametry dla mat grzejnych.

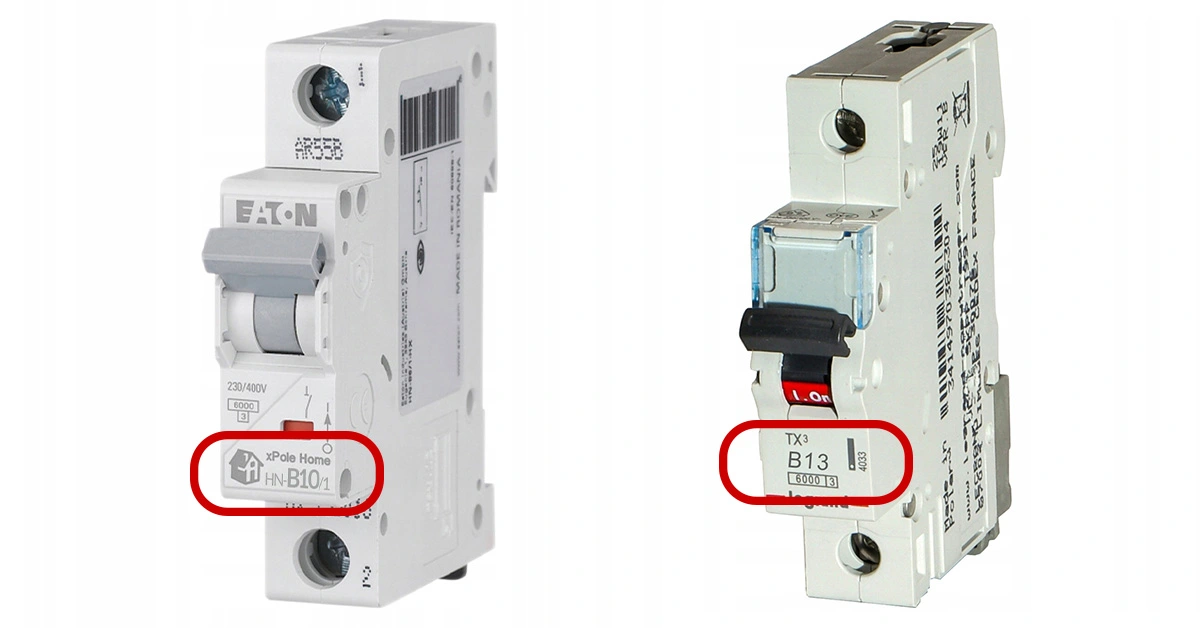

Wyłącznik nadprądowy do maty grzejnej – zasada działania i dobór
Wyłącznik nadprądowy (MCB) chroni instalację przed przeciążeniem i zwarciem. Gdy przez obwód płynie zbyt duży prąd, wyłącznik rozłącza obwód. W starszych instalacjach używano jednorazowych wkładek topikowych (stare „bezpieczniki”), które topiły się przy przekroczeniu prądu. Nowoczesne wyłączniki samoczynne mają wewnątrz bimetal lub elektromagnes. Bimetal pod wpływem dużego prądu nagrzewa się i wygina, co powoduje zadziałanie mechanizmu rozłączającego obwód. Po wystąpieniu zwarcia lub przeciążenia wyłącznik należy ręcznie zresetować (przełączyć z powrotem do pozycji „ON”).
Oznaczenia i charakterystyka MCB: Każdy wyłącznik samoczynny jest oznaczony klasą selektywności (litera) i prądem znamionowym (liczba, w amperach). Na przykład „B13A” oznacza wyłącznik klasy B o prądzie nominalnym 13 A. W praktyce oznacza to:
- Klasa B – szybki wyłącznik dla typowych obciążeń rezystancyjnych, np. instalacji grzewczych. Dla gwałtownego przeciążenia reaguje w około 0,2 s.
- Klasa C – wolniejszy wyłącznik, używany zwykle z silnikami lub urządzeniami o większym prądzie rozruchowym (np. pompa c.o.). Reaguje przy większym czasie zadziałania niż typ B.
- Prąd znamionowy – liczba np. 13 (A) oznacza maksymalny prąd, jaki może przepływać stale bez zadziałania wyłącznika. Wyłącznik B13A wytrzyma długotrwale 13 A; zadziała dopiero, gdy prąd wzrośnie 2,5–3 razy powyżej tej wartości (tj. około 30–39 A). Na przykład w naszym obwodzie grzewczym, przy wyłączniku 13 A, uruchomi się on dopiero powyżej ~25–30 A.
- Oznaczenie „A” – to po prostu jednostka (amper) i nie jest osobną cechą wyłącznika.
Konsekwencje niewłaściwego doboru: Jeśli prąd znamionowy wyłącznika jest za niski, będzie on wciąż „zrzucał” przy normalnej pracy maty, bo przekroczy bezpieczne obciążenie i będzie przerywał obwód bez faktycznego zagrożenia. Natomiast zbyt wysoki prąd znamionowy (np. B16A zamiast B10A do małej maty) sprawi, że przy awarii grzejnika wyłącznik może nie zadziałać na czas – nie ochroni instalacji przed nadmiernym prądem. Właściwy dobór zapewnia ciągłość pracy i bezpieczeństwo. Producent maty Raychem QuickNet-160 zaleca do pojedynczej maty stosowanie bezpiecznika nie większego niż B13A, a w praktyce dla mniejszych mat zwykle wystarczą wyłączniki B10A.
Przykład doboru MCB: Dla maty Raychem QuickNet-160 o mocy 160 W/m² dobór bezpiecznika zależy od powierzchni: maty do 6 m² (960 W) zwykle zabezpiecza się bezpiecznikiem B10A, natomiast większe maty (7–10 m²) wymagają B13A. W każdym wypadku zaleca się osobny obwód z MCB klasy B i prądem odpowiadającym obliczonemu poborowi prądu maty (zgodnie ze specyfikacją producenta). W dalszej części artykułu pełna tabela zabezpieczeń.

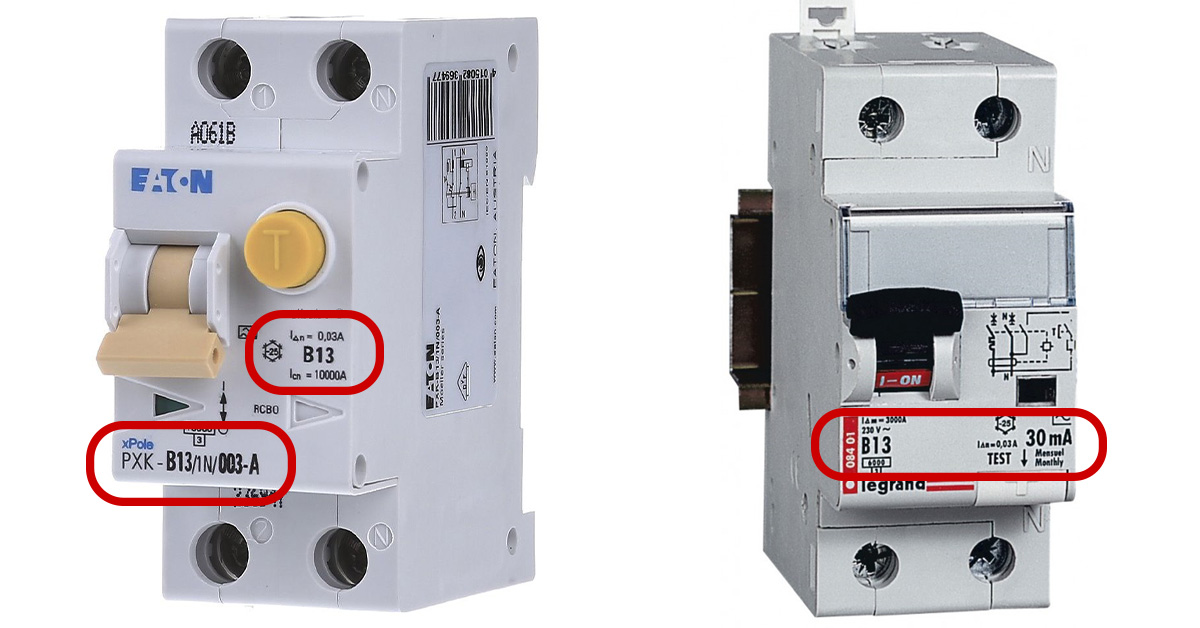

Wyłącznik różnicowoprądowy (RCD) do maty grzejnej – ochrona przeciwporażeniowa
Drugim kluczowym zabezpieczeniem jest wyłącznik różnicowoprądowy (RCD, zwany potocznie „różnicówką”), który chroni przed porażeniem prądem. W typowym obwodzie grzewczym znajduje się przewód fazowy i neutralny. RCD monitoruje prąd w obu przewodach w specjalnej cewce – dopóki prąd w fazie i neutralnym jest równy, urządzenie pozostaje załączone. Jeśli jednak część prądu „ucieknie” do ziemi (np. przez przewód ochronny PE lub ciało człowieka), powstaje nierównowaga i RCD natychmiast rozłącza obwód. Dzięki temu nawet niewielki prąd upływowy (na poziomie kilkunastu miliamperów) powoduje odcięcie zasilania i zapobiega porażeniu.
Rodzaje RCD: W praktyce wyróżniamy wyłączniki różnicowoprądowe o różnych czułościach:
- Wysokoczułe (30 mA i mniej): reagują już przy różnicy natężenia prądu do 30 mA. To standardowe zabezpieczenia przeciwporażeniowe w instalacjach domowych. Chronią użytkowników przed skutkami nawet niewielkich upływów.
- Selektywne (od 30 mA do 500 mA): działają tylko przy większych upływach. Używane są głównie jako dodatkowe zabezpieczenie instalacji przed skutkami zwarć czy awarii (ochrona przeciwpożarowa).
- Niskoczułe (>500 mA): reagują przy bardzo dużych upływach. W domowej instalacji rzadko stosowane ze względu na ograniczoną skuteczność ochrony ludzkiej.
W instalacjach grzewczych (także w obwodach mat grzejnych) stosuje się zwykle RCD o czułości 30 mA. Ustawienie takie gwarantuje odłączenie prądu zanim osiągnie on wartość śmiertelną dla człowieka. Przykładowo producent folii i mat grzewczych ACUREL podkreśla, że każdy obwód ogrzewania podłogowego powinien mieć RCD o prądzie różnicowym nie większym niż 30 mA.
Uziemienie a RCD: Zadziałanie RCD wymaga obecności ścieżki, przez którą upływający prąd może trafić do ziemi. W prawidłowo uziemionej instalacji nadmiar prądu idzie przewodem ochronnym (PE) do ziemi, co natychmiast wyzwala różnicówkę. Jeśli jednak instalacja nie ma uziemienia, prąd upływowy popłynie przez ciało człowieka do ziemi dopiero wtedy, gdy przekroczy ok. 30 mA – co oznacza realne porażenie. Dlatego w budynkach mieszkalnych kładzie się nacisk na solidne uziemienie obwodów i metalowych elementów – co sam RCD dodatkowo egzekwuje.
Tabela doboru zabezpieczeń – dla przykładu mata grzejna Raychem QuickNet-160
| Powierzchnia | Moc całkowita | Wymiary | Wyłącznik nadprądowy | Wyłącznik różnicowoprądowy |
|---|---|---|---|---|
| 1,0 m² | 160 W | 0,5 x 2,0 | B 10 A | 30 mA |
| 1,5 m² | 240 W | 0,5 x 3,0 | B 10 A | 30 mA |
| 2,0 m² | 320 W | 0,5 x 4,0 | B 10 A | 30 mA |
| 2,5 m² | 400 W | 0,5 x 5,0 | B 10 A | 30 mA |
| 3,0 m² | 480 W | 0,5 x 6,0 | B 10 A | 30 mA |
| 3,5 m² | 560 W | 0,5 x 7,0 | B 10 A | 30 mA |
| 4,0 m² | 640 W | 0,5 x 8,0 | B 10 A | 30 mA |
| 4,5 m² | 720 W | 0,5 x 9,0 | B 10 A | 30 mA |
| 5,0 m² | 800 W | 0,5 x 10,0 | B 10 A | 30 mA |
| 6,0 m² | 960 W | 0,5 x 12,0 | B 10 A | 30 mA |
| 7,0 m² | 1120 W | 0,5 x 14,0 | B 10 A | 30 mA |
| 8,0 m² | 1280 W | 0,5 x 16,0 | B 10 A | 30 mA |
| 9,0 m² | 1440 W | 0,5 x 18,0 | B 10 A | 30 mA |
| 10,0 m² | 1600 W | 0,5 x 20,0 | B 10 A | 30 mA |
Uziemienie maty grzejnej i dodatkowe zabezpieczenia
Maty grzejne pod płytkami zazwyczaj mają wzmocnioną izolację, ale są wrażliwe na przebicie ich izolacji. W razie uszkodzenia izolacji różne części metalowe w domu (w pobliżu uszkodzonej maty) mogą znaleźć się pod napięciem – wtedy stanowią śmiertelne zagrożenie. Dlatego ważne jest, aby wszystkie metalowe części (np. kratki odpływowe, krany, metalowy brodzik itp.) były trwale uziemione: połączone z przewodem PE i szyną uziemiającą w rozdzielnicy. W praktyce oznacza to, że przy instalacji maty należy dopilnować, by kabel ochronny był odpowiednio podłączony do metalowych elementów (jeśli są stosowane). Zgodnie z normą PN-HD 60364-7-701, maty grzejne powinny mieć metalową powłokę lub uziemioną osłonę (np. siatkę ochronną) połączoną z kablem ochronnym. Dzięki temu w razie przebicia prąd trafi bezpośrednio na uziemioną osłonę i zostanie odprowadzony do ziemi, powodując szybkie zadziałanie RCD, a nie porażenie użytkownika. Przeczytaj również: uziemienie maty grzejnej podłogowej – wymogi i zagrożenia.
Praktyczne zalecenia
Podsumowując, bezpieczeństwo ogrzewania podłogowego realizowanego matą grzejną wymaga:
- Osobnego obwodu nadprądowego dla maty: Każda mata powinna mieć własny wyłącznik nadprądowy (MCB) z krzywą B dobrany do mocy maty. Dzięki temu przeciążenia maty nie wpłyną na inne obwody.
- Wyłącznika różnicowoprądowego 30 mA: Cała instalacja domowa (łącznie z obwodem mat grzejnych) powinna być chroniona różnicówką o IΔn ≤30 mA. W praktyce stosuje się jeden wyłącznik różnicowy dla kilku obwodów, ale musi on spełniać wspomniane parametry i obejmować obwód ogrzewania.
- Solidnego uziemienia: Maty grzejne należy podłączyć do szyny PE w rozdzielnicy. Jeśli mata nie ma wbudowanej osłony metalowej, nad nią warto ułożyć dodatkową uziemioną siatkę lub folię ochronną. Dzięki temu w razie uszkodzenia izolacji nadmiar prądu popłynie do ziemi, zamiast przez człowieka.
- Dobrego doboru parametrów zabezpieczeń: Informacje o wymaganym bezpieczniku i wyłączniku różnicowym znajdują się w dokumentacji maty. Dla mat Raychem QuickNet-160 o powierzchni 1–6 m² producenci zalecają MCB B10A i RCD 30 mA, zaś dla większych mat B13A i RCD 30 mA. Zgodność z tymi wytycznymi zapewnia niezawodną pracę.
Tylko odpowiednie zabezpieczenie całej instalacji pozwoli bezpiecznie korzystać z elektrycznego ogrzewania podłogowego. W razie wątpliwości lub braku doświadczenia w elektryce warto skonsultować się z wykwalifikowanym elektrykiem, aby mieć pewność prawidłowego montażu i połączeń wszystkich elementów.
