Elektryczne maty grzejne pod płytkami to sprawdzony sposób na ciepłą podłogę w łazience czy kuchni. Aby jednak ogrzewanie działało niezawodnie, musimy poprawnie dobrać przewód zasilający i jego zabezpieczenia. Podstawowy wybór to kabel YDY 3×1,5 mm² z żyłą ochronną – jest to standardowy kabel instalacyjny, który wystarcza do zasilenia większości domowych mat (do około 3 kW mocy). Taki przekrój 1,5 mm² ma odpowiednią wytrzymałość prądową (około 12–13 A przy 3 kW/230 V) i jest jednocześnie na tyle cienki i giętki, że łatwo mieści się w ścianie i puszce pod termostat. Grubszy przewód 2,5 mm² nie daje korzyści przy standardowych mocach mat, a może tylko utrudnić montaż.
Grubszy kabel 2,5 mm² – zagrożenia
Może się zdarzyć, że dla maty o dużej mocy ktoś chciałby użyć kabla 3×2,5 mm². Trzeba jednak pamiętać, że bezpośrednie wpinanie takiego grubego kabla do termostatu jest ryzykowne. Fachowcy ostrzegają, że “kabel zasilający nie powinien być grubszy niż 1,5 mm²”, bo solidny, sztywny kabel 2,5 mm² może uszkodzić zaciski przy montażu. Masywny kabel trudno ułożyć w puszce podtynkowej i wetknąć w małe śrubki termostatu. Podczas wciskania termostatu do ściany może on nie pasować do zacisków lub wręcz złamać połączenie lutowane na płytce sterownika. W efekcie można poluzować albo zerwać elementy wewnątrz termostatu, co spowoduje jego awarię. Zatem nawet jeśli przewód główny zasilający ma przekrój 2,5 mm², w samym termostacie powinien on mieć 1,5 mm².
Przejście na kabel 1,5 mm² w puszce

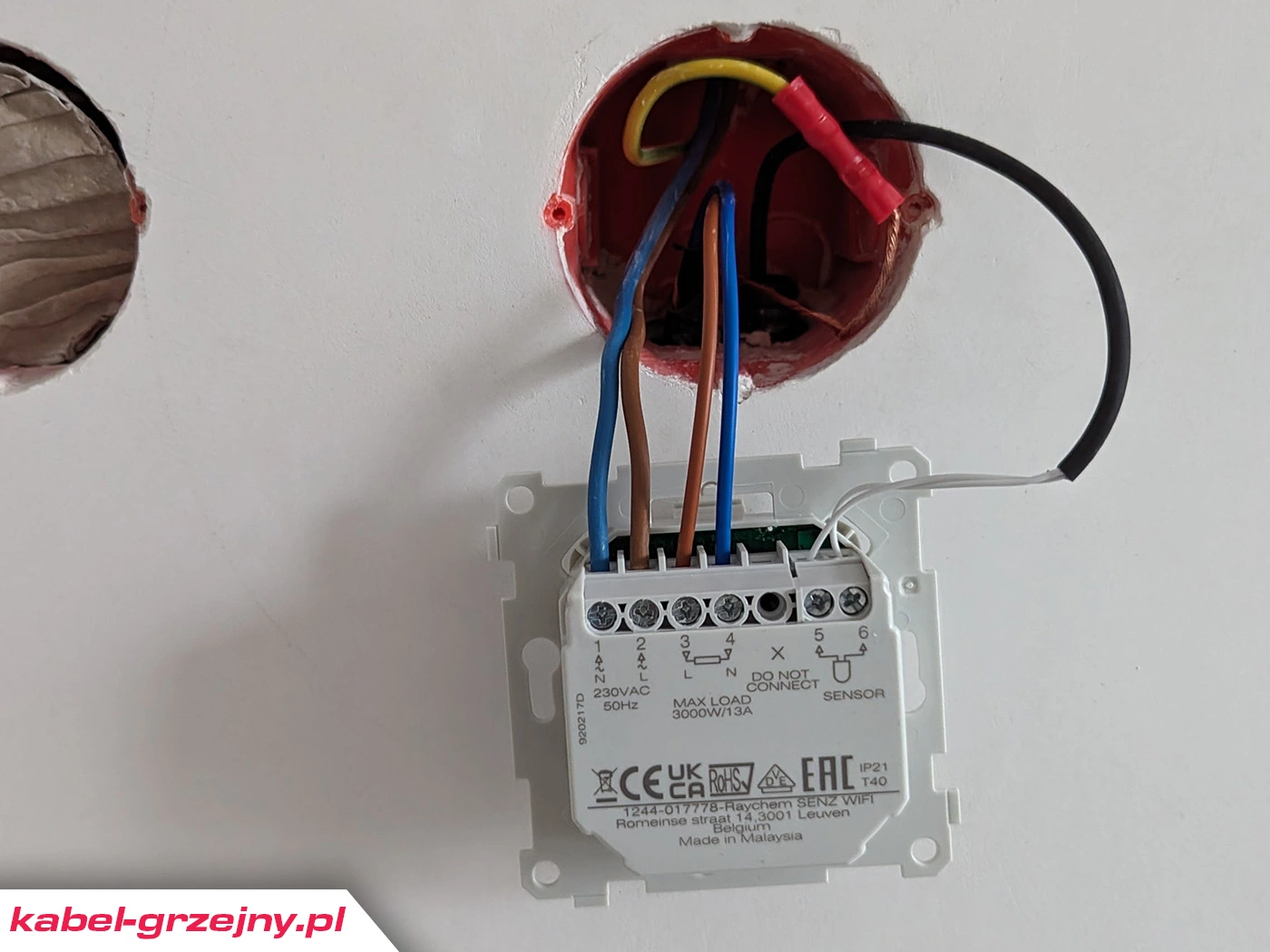

Jak sobie poradzić, gdy doprowadzenie wymaga kabla 3×2,5 mm²? Wykonujemy wtedy przejście w puszce przy termostacie na krótkie odcinki 1,5 mm². Konkretnie: w puszce łączymy każdy przewód 2,5 mm² z odpowiadającym mu kablem 1,5 mm². Można użyć do tego złączek elektrycznych typu Wago lub kostki łączeniowej.
- Każdy kabel fazowy i neutralny z kabla 3×2,5 mm² łączymy z kablem 1,5 mm² w tej samej fazie.
- Kabel ochronny (żółto-zielony) łączymy podobnie z żyłą PE o przekroju 1,5 mm².
- Jako „mostki” 1,5 mm² najlepiej użyć krótkich kawałków standardowego kabla YDY 3×1,5 mm² lub solidnego kabla pojedynczego 1,5 mm². Są wystarczająco giętkie, by swobodnie wejść w zaciski termostatu.
Po takiej operacji do termostatu dochodzą już tylko krótkie, elastyczne przewody 1,5 mm². Usuwamy w ten sposób ryzyko uszkodzenia zacisków termostatu przez gruby kabel.
Dobór przekroju kabla do mocy maty grzejnej
Przekrój kabla zasilającego zależy od mocy maty i długości odcinka zasilającego. Dla większości instalacji wystarczają proste zalecenia:
- Maty do 3000 W (3 kW): przy długości kabli do ok. 20 m i zabezpieczeniu 16 A używamy kabla 3×1,5 mm². Taki kabel bezpiecznie przeniesie prąd rzędu 12–13 A (3000 W/230 V ≈ 13 A).
- Maty 3000–4000 W: przy zasilaniu do 20 m i bezpieczniku 20 A stosujemy kabel 3×2,5 mm². Maty o mocy ok. 3500–4000 W pobierają prąd ok. 16–18 A, więc grubszy kabel 2,5 mm² daje zapas termiczny i mniejsze straty.
- Uwaga: jeśli zasilamy matę mocniejszą niż 3 kW kablem 3×2,5 mm², pamiętajmy o przejściu na odcinek 1,5 mm² przed termostatem – tak jak opisano wyżej. Pozwala to zachować mocowy zapas przewodu i jednocześnie bezpiecznie wpiąć się w sterownik.
| Moc maty grzejnej | Długość kabla zasilającego | Przekrój kabla zasilającego | Bezpiecznik |
|---|---|---|---|
| Maty do 3000 W | ok 20 m | 3×1,5 mm² | B10A / 30mA |
| Maty 3000–4000 W | ok 20 m | 3×2,5 mm² | B13A / 30mA |
Koniecznie z uziemieniem!
Każdy kabel zasilający matę grzejną musi mieć żyłę ochronną (uziemiającą). Prawo i normy (np. PN-IEC 60364) nakazują stosowanie uziemienia we wszystkich obwodach domowych. Dzięki temu w razie uszkodzenia izolacji kabla grzejnego prąd zwarciowy popłynie żółto-zieloną żyłą ochronną do ziemi, zamiast przez użytkownika czy metalowe części maty. Podłączony przewód PE (uziemienie) współpracuje z wyłącznikiem różnicowoprądowym – gdy część prądu ucieknie do ziemi, różnicówka wykryje nierównowagę i natychmiast odłączy zasilanie. W praktyce wystarczy dobrać kabel YDY 3×1,5 mm² (trzy miedziane żyły, z przewodem PE) i wpiąć przewód żółto-zielony w zacisk uziemienia. Dzięki temu w krytycznym momencie ochronnik zadziała i ochroni przed porażeniem prądem. Uziemienie maty grzejnej podłogowej – wymogi i zagrożenia.
Podsumowanie
Dla większości instalacji mat grzejnych optymalnym wyborem jest kabel YDY 3×1,5 mm² z żyłą ochronną – przenosi obciążenie do ~3 kW, zapewnia uziemienie i łatwy montaż. W przypadku większej mocy (3–4 kW) dopuszczalne jest użycie kabla 3×2,5 mm² na odcinku doprowadzającym, ale nigdy nie podłączamy go bezpośrednio do termostatu. Zamiast tego w puszce wykonujemy przejście na krótkie przewody 1,5 mm². W praktyce oznacza to: do termostatu doprowadzamy tylko elastyczne odcinki 1,5 mm², co eliminuje problem sztywnego kabla i chroni zaciski urządzenia. Stosując te zasady – odpowiedni kabel, uziemienie i poprawne połączenia – zapewnimy bezpieczne i trwałe ogrzewanie podłogowe.
