Montaż elektrycznej maty grzejnej, instrukcja montażu – artykuł został przygotowany przez autoryzowanego instalatora PRO Raychem (znajdź instalatora).
QuickNet jest samoprzylepną elektryczną podłogową matą grzejną, która powinna być zamontowana i oddana do eksploatacji przez wykwalifikowanego elektryka. Jeżeli mata grzewcza QuickNet zostanie zakupiona i/lub zainstalowana przez użytkownika końcowego, to instalacja powinna zostać zatwierdzona przez elektryka przed oddaniem do eksploatacji.
Należy unikać mechanicznych uszkodzeń kabli grzejnych! W razie uszkodzenia należy użyć oryginalnego zestawu naprawczego.
Jak przygotować podłoże pod matę grzejną?
- Podłoże musi być równe, bez ostrych elementów, stabilne oraz bez pęknięć. Czyste i bez substancji ograniczających przyczepność.
- Przed montażem odkurz z pyłu całą powierzchnię, następnie dokładnie ją zagruntuj.
- Pod prysznicem, w strefach mokrych przed montażem maty pokryj powierzchnię folią w płynie lub inną wodoszczelną powłoką przeciwwilgociową.
- Nanieś na podłogę za pomocą kredy miejsca pod którymi nie można montować mat grzewczych. Należą do nich: zabudowy pod stelaże podtynkowe, stojąca miska WC, wanna, brodzik prysznicowy, szafka podłogowa, pralka i inne meble stojące bezpośrednio na podłodze.
- Nie instaluj mat grzewczych w miejscach, w których mogłyby ulec uszkodzeniu podczas wiercenia otworów w podłodze, np. pod profile od szyby prysznica.
- Matę grzewczą natomiast można montować pod meblami które są podwieszone lub pod meblami stojących na nogach o min. prześwicie 15 cm.
Zalecany sposób montażu dla mat grzejnych
- Płytki małe i średnie – Matę grzejną należy umieścić w warstwie kleju na bazie cementu. Mata ma grubość 3 – 4 mm.
- Płytki powyżej 60 cm – Zaleca się matę grzejną zakleić wstępnie cienką warstwą kleju lub zalać wylewką samopoziomującą, a następnie przyklejać płytki.
- Hydroizolacja pod prysznicem – Matę grzejną pod prysznicem można układać na hydroizolacji lub zalać ją wylewką samopoziomującą którą następnie pokrywamy warstwą hydroizolacji.
- Na drewnianej płycie OSB – Drewnianą płytę OSB należy pokryć warstwą kleju na bazie cementu o grubości min. 2 mm, a następnie postępować zgodnie z zasadami opisanymi w sekcjach dotyczących rodzaju wykończenia podłogi.
- Podłoga z mikrocementu – Zalej matę grzejną wylewką samopoziomującą o grubości 15 mm.
- Panele podłogowe, panele winylowe, klepka podłogowa, wykładzina dywanowa – Zalej matę grzejną wylewką samopoziomującą o grubości 15 mm oraz ustaw ograniczenie temperatury podłogi do maksymalnie 27°C (w termostacie).
- Elektryczne ogrzewanie ścienne pod płytkami – Zaklej dokładnie matę grzejną klejem na grubość min 5 mm i dopiero przyklej płytki. Zastosuj sterowanie osobnym termostatem z czujnikiem temperatury w ścianie, z ograniczeniem do 35°C.

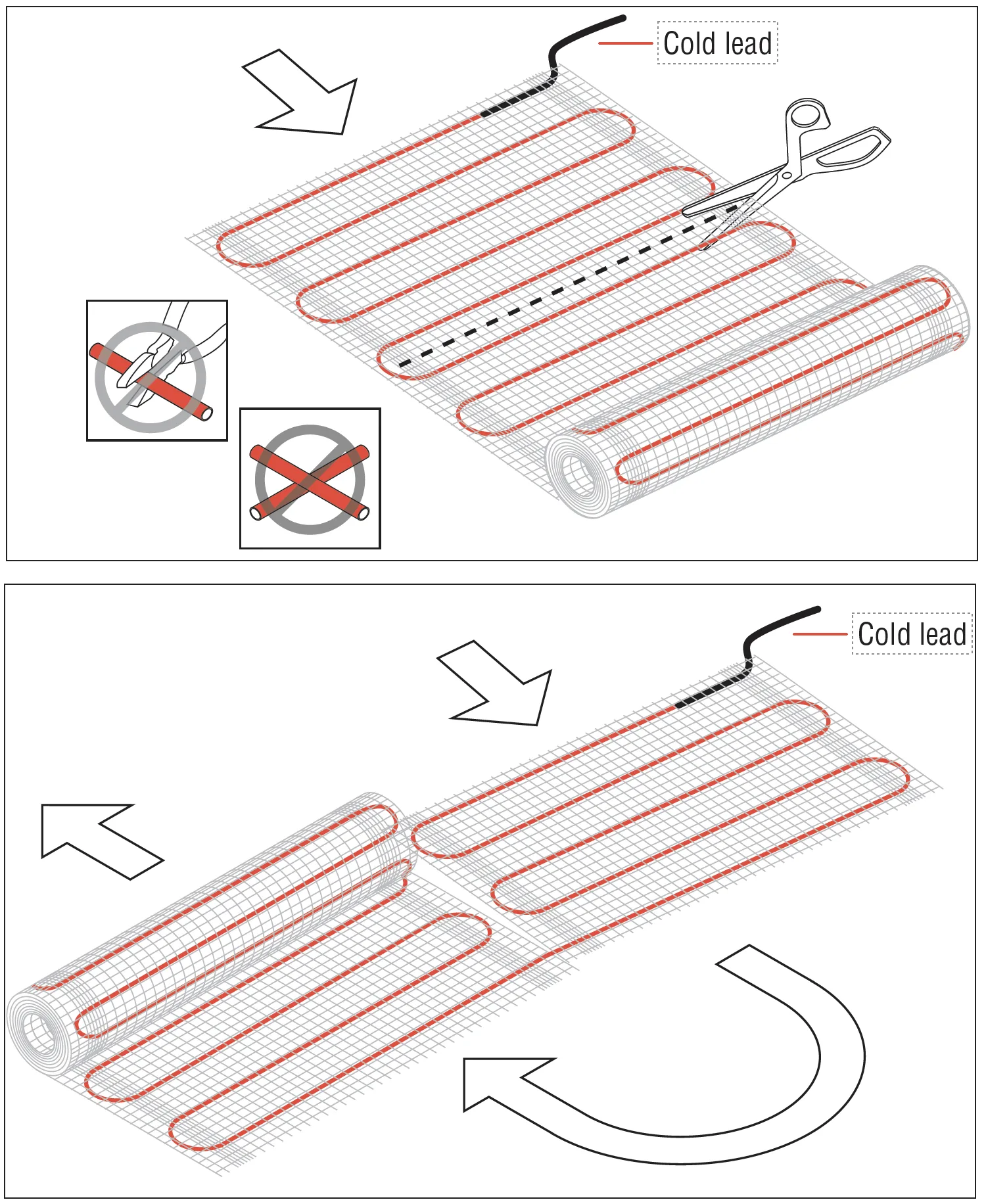

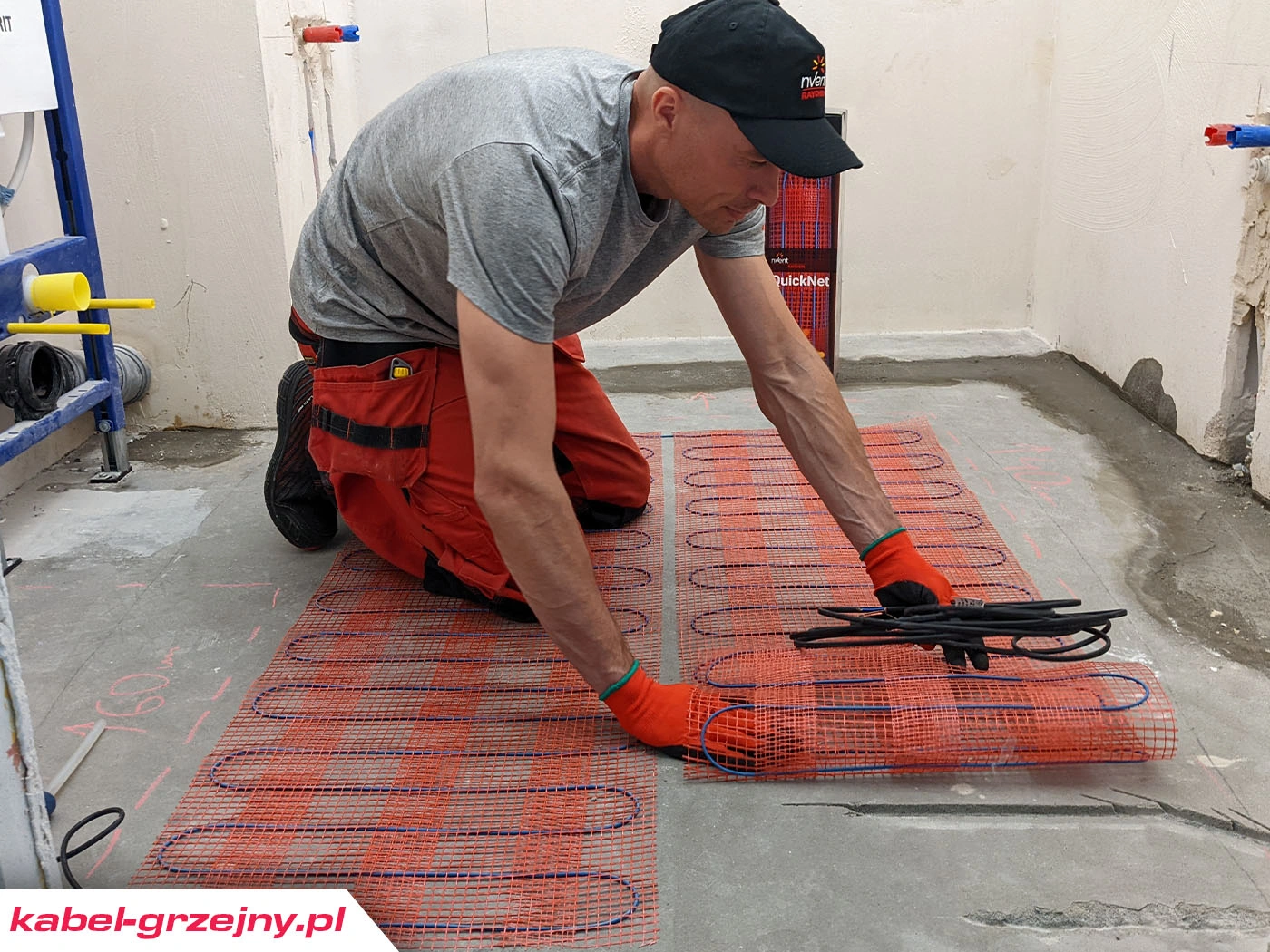

Montaż maty grzejnej
Mat grzejnych nie należy prowadzić przez szczeliny dylatacyjne. Pracująca dylatacja może uszkodzić i rozerwać kabel grzejny. Jeżeli podłoga ma dylatacje zastosuj osobne maty grzejne dla każdej strefy. Zachowaj dystans > 5 cm od ścian i stałej zabudowy.

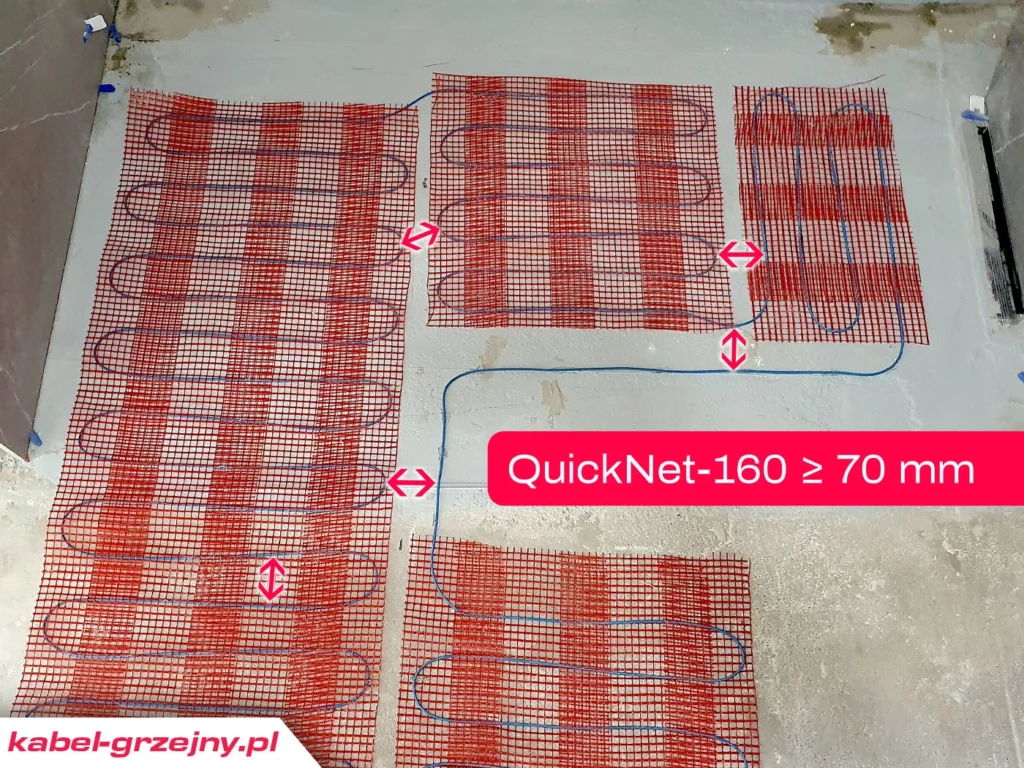

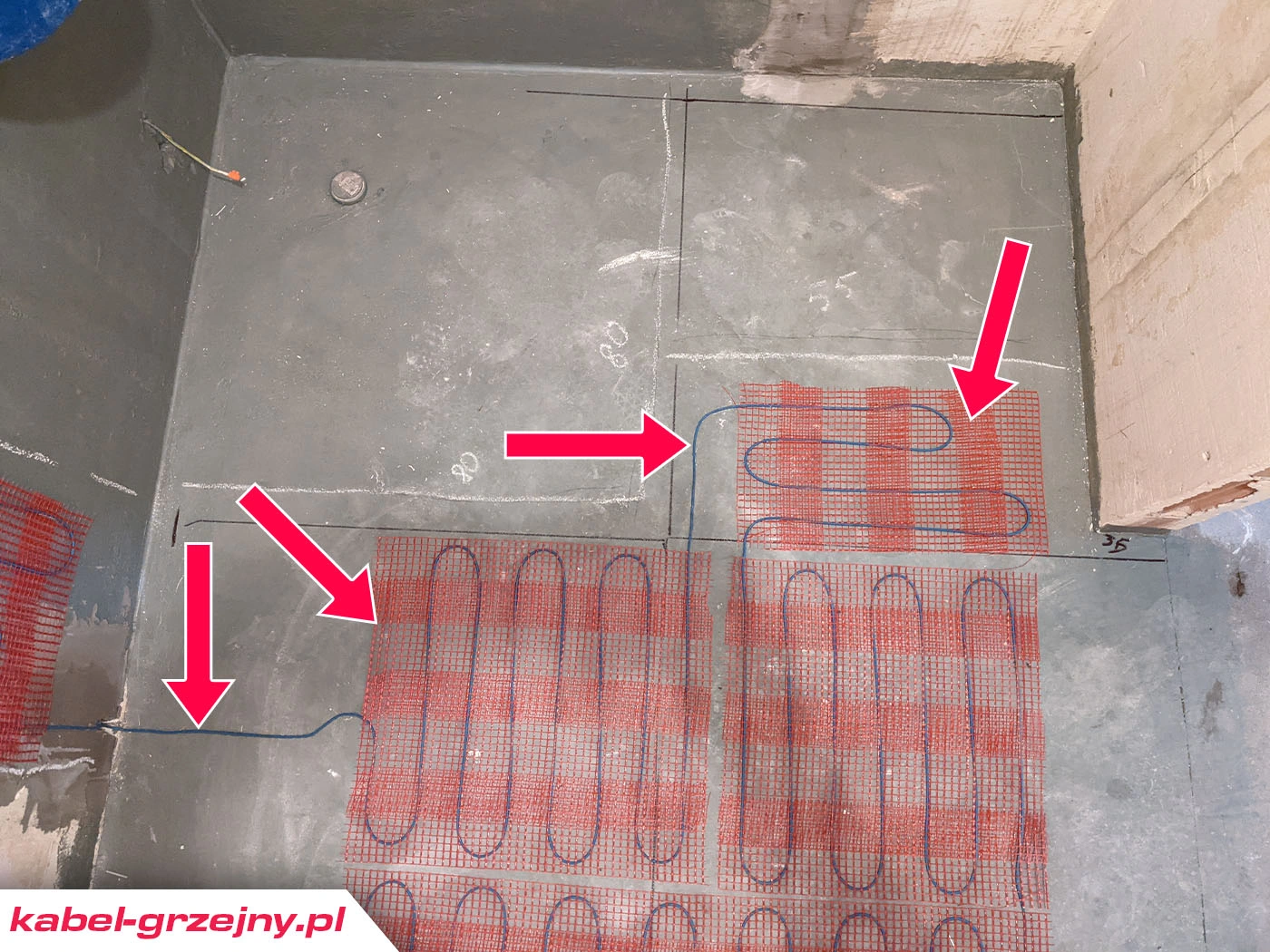

WAŻNE!!! Podczas mijania się mat grzejnych na podłodze, zachowaj odstęp pomiędzy żyłami grzejnymi w minimalnych odstępach jak są fabrycznie ułożone przewody grzejne na siatce montażowej. Należy przestrzegać tych minimalnych odstępów pomiędzy kablami grzejnymi. kable grzejne ułożone zbyt blisko siebie, mogą się przepalić.

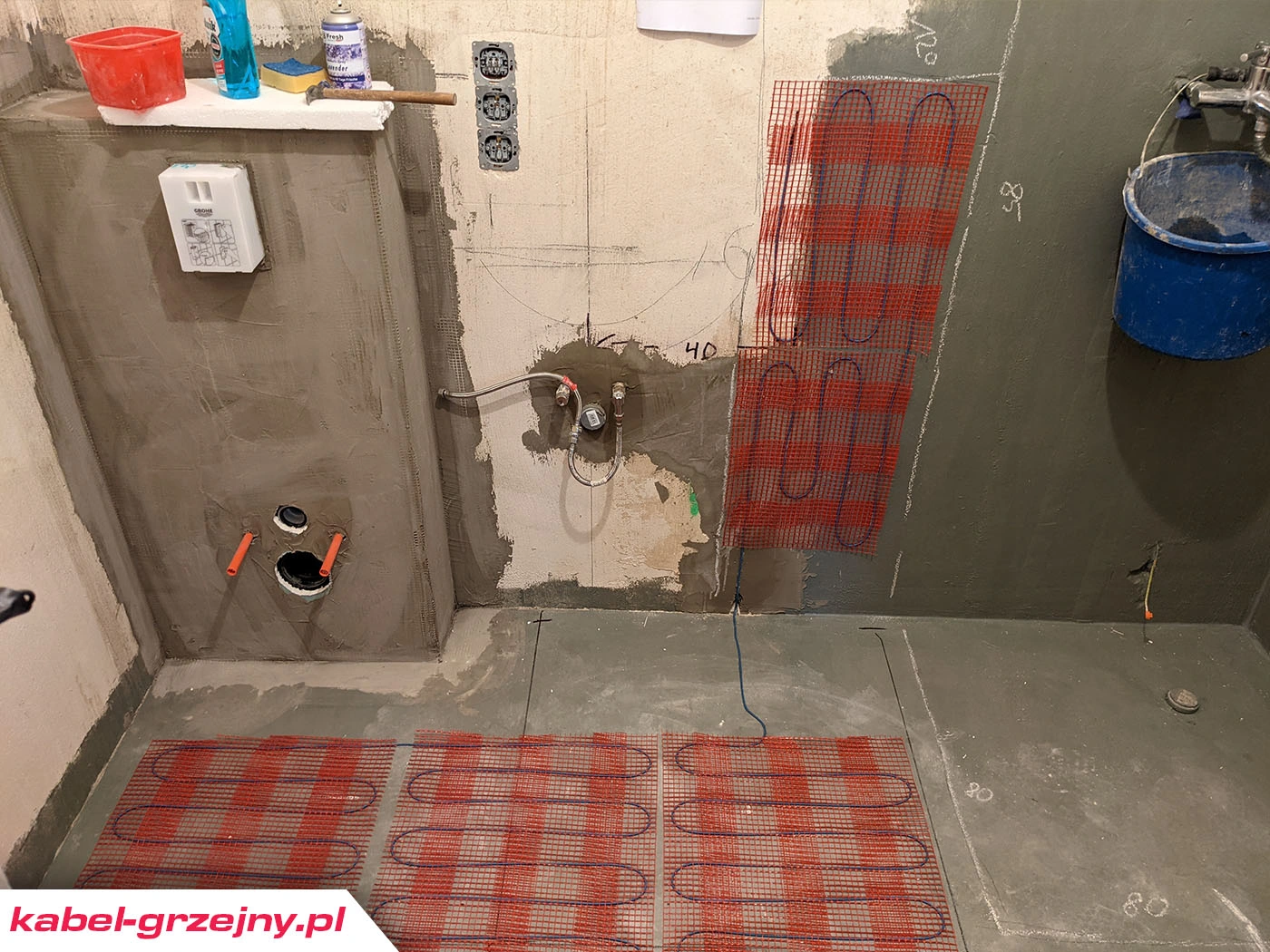

Jeżeli po ułożeniu została Ci nadmiarowa mata grzejna, możesz wywinąć ją na ścianę pod płytki. Dobrym miejscem będzie ściana, na której planujesz montaż wieszaka na ręczniki. Dokładnie zwymiaruj to miejsce, wykonaj zdjęcie i zweryfikuj położenie maty podczas montażu wieszaka.

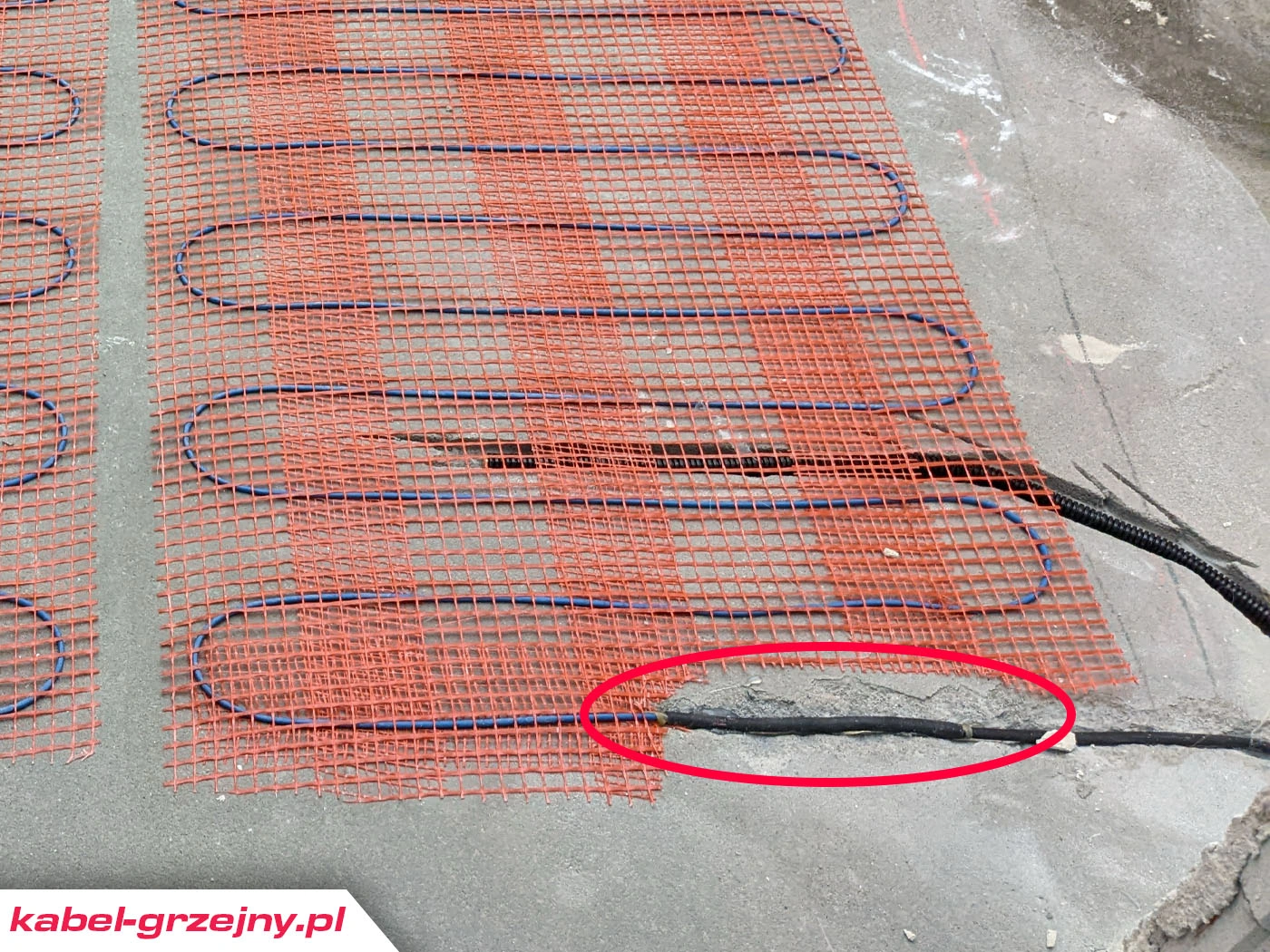

Zwróć uwagę na minimalny promień gięcia kabla grzejnego przy podłodze – zazwyczaj nie może być mniejszy niż sześciokrotność średnicy kabla w milimetrach. W razie potrzeby możesz delikatnie podkuć ścianę lub podłogę, aby zwiększyć promień gięcia. Po zakończeniu prac dokładnie wypełnij to miejsce masą cementową, nie pozostawiając pustych przestrzeni powietrznych wokół kabla grzejnego. Przeczytaj więcej: Montaż maty grzejnej na ścianie.

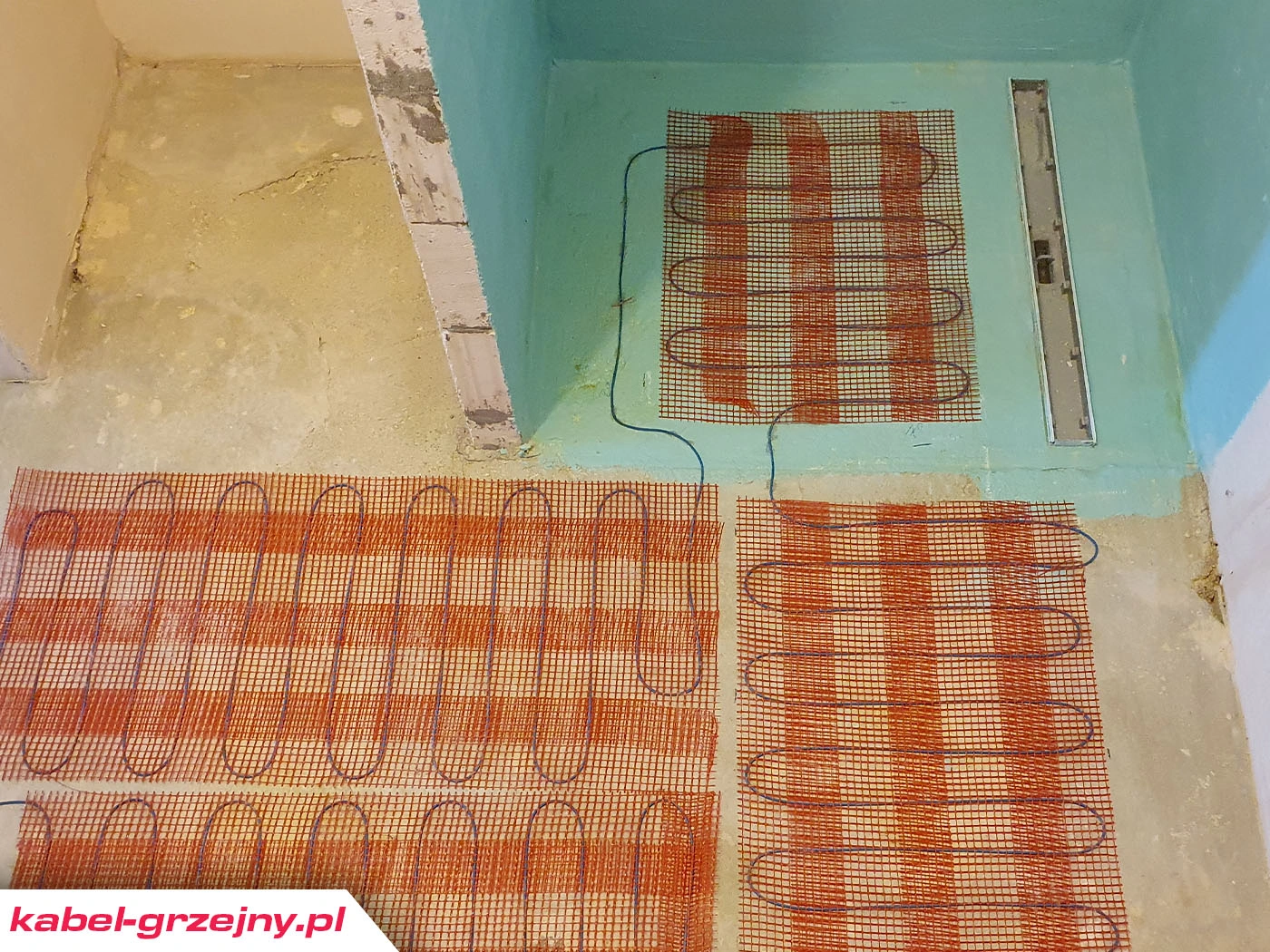

Montaż maty grzejnej pod prysznicem
Dopuszczona do stref mokrych jest mata grzejna Raychem QuickNet, można ją bezpiecznie montować pod płytkami w strefie natrysku prysznica. Nie układaj kabla grzejnego zbyt blisko syfonu zainstalowanego w podłodze. Ciepła podłoga w tym miejscu będzie przyśpieszać wysuszanie wody w syfonie. Zachowaj odstęp min 10 cm.
Montaż termostatu podłgowego
Ponieważ matą grzejne są stałej rezystancji, zgodnie z przepisami muszą być sterowana za pomocą termostatu, który reguluje temperaturę przy użyciu zewnętrznego podłogowego czujnika temperatury. Więcej na temat: Instalacja elektryczna pod ogrzewanie podłogowe / Jaki bezpiecznik do maty grzejnej? / Termostat w środku czy na zewnątrz łazienki?

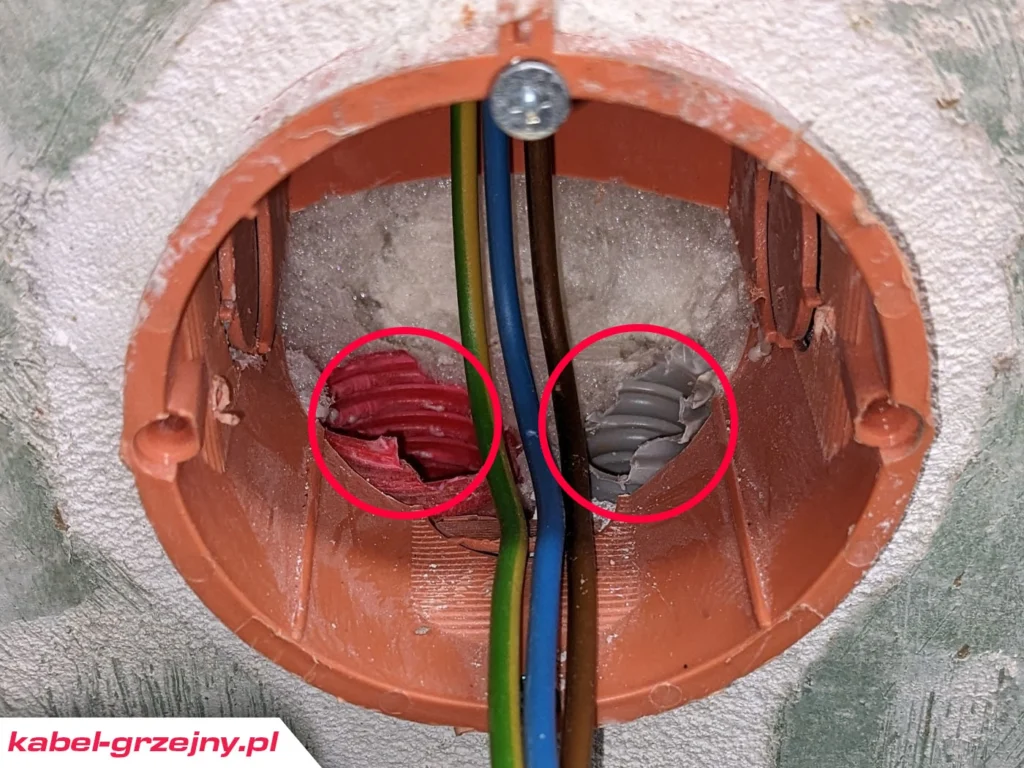

- Do termostatu wybierz standardową puszkę podtynkową o głębokości min. 60 mm. Głęboka puszka pozwoli umieścić w niej nadmiar kabli i swobodnie zamontować termostat.
- Puszkę zamontuj na ścianie na wysokości 120 – 150 cm.
- Kabel zasilający nie powinien być grubszy niż 1,5 mm². Grubszy kabel zasilający będzie zbyt sztywny i może uszkodzić zaciski podczas montażu termostatu.
- Nie zaleca się obsadzenia puszki przed montażem płytek na ścianie. Wykonaj to na etapie przyklejania płytki do ściany, dzięki temu dokładnie dopasujesz jej położenie do otworu oraz lepiej zlicujesz z powierzchnią płytki co ułatwi montaż termostatu.

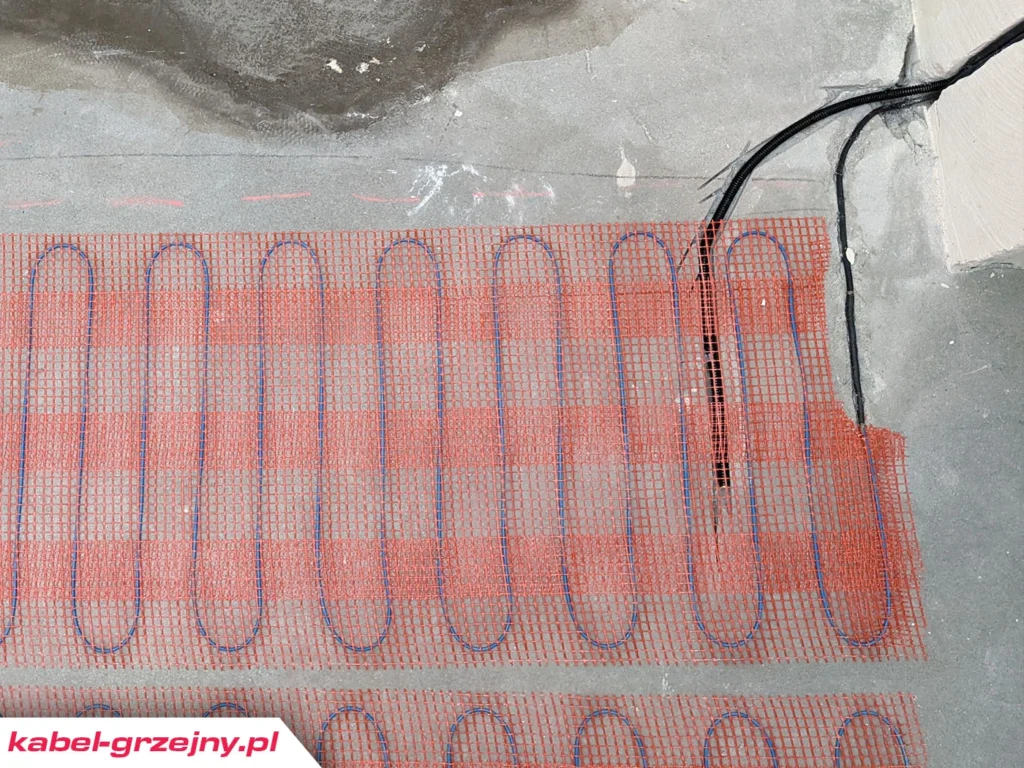

Montaż czujnika podłogowego
- Zaleca się montaż kabla czujnika w dedykowanej rurce ochronnej, co ułatwi jego wymianę w razie uszkodzenia.
- Rurkę ochronną prowadź z jak najmniejszą ilością zmian kierunku. Jeżeli możesz, zmianę kierunku zrób na dłuższym odcinku rury.
- W miejscu ściana – podłoga podkuj głębiej ścianę dla zwiększenia promienia zgięcia rurki. Zbyt mały promień zgięcia może uniemożliwić wprowadzenie czujnika.
- Rurka w podłodze musi być uszczelniona za pomocą zaślepki lub w inny sposób uniemożliwiający wpłynięcie zaprawy cementowej do środka.
- Czujnik należy umieścić blisko powierzchni, bezpośrednio pod płytkami ceramicznymi (lub innym rodzajem posadzki). Ważne jest centralne umieszczenie rury pomiędzy dwoma kablami grzejnymi, na minimalną głębokość instancji 20 cm.
- Nie wolno montować rury czujnika w poprzek żył grzewczych, może spowodować to błędne odczytywanie temperatury przez umieszczony w niej czujnik, który będzie w za bliskim kontakcie z kablem grzewczym.
- Jak zamontować czujnik temperatury w macie grzewczej?

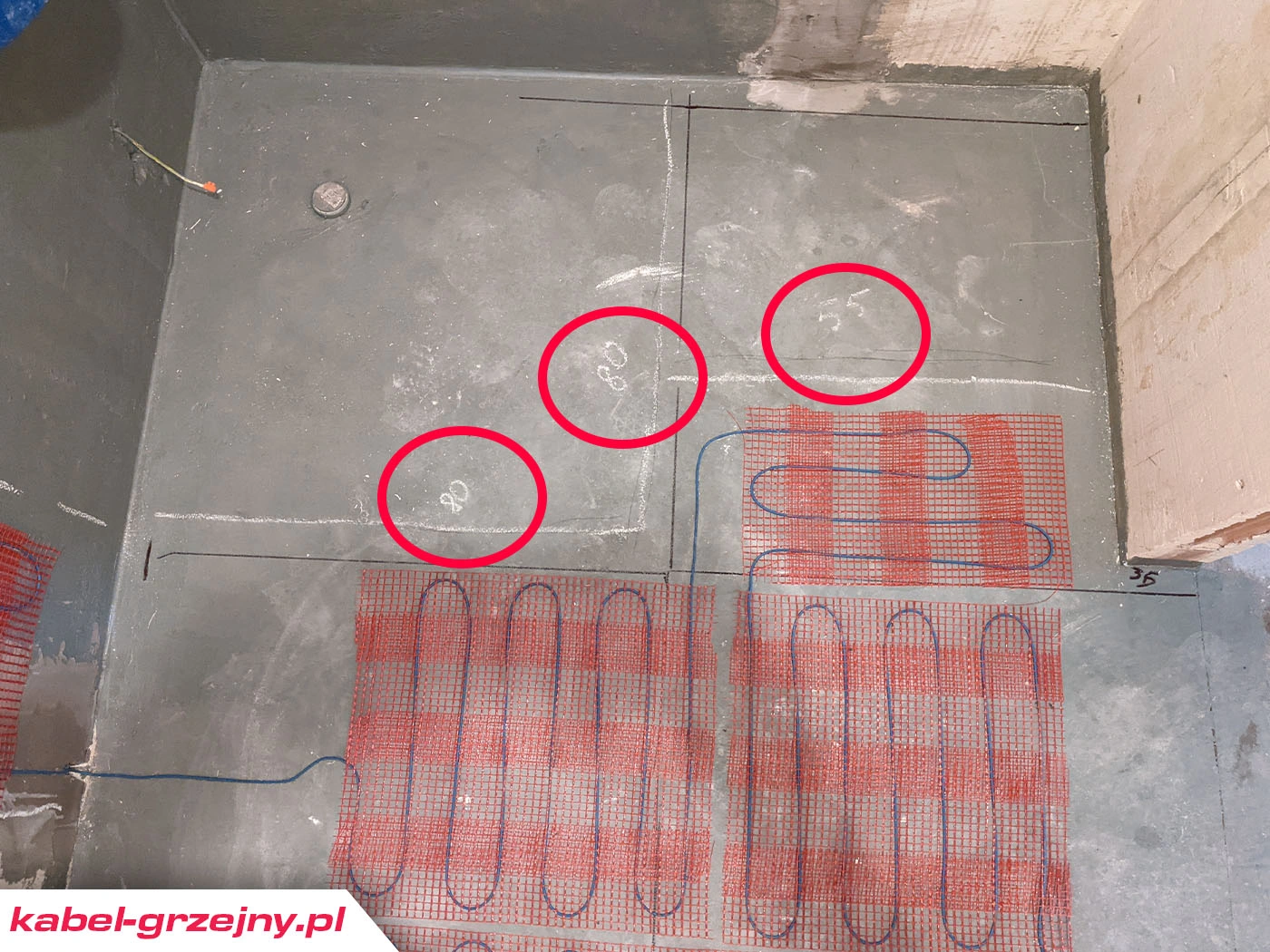

Dokumentacja fotograficzna
- Przed wykonaniem dokumentacji fotograficznej napisz na podłodze za pomocą kredy odstępy maty grzejnej od ścian lub innych charakterystycznych miejsc, które w przyszłości pozwolą w jej zlokalizowaniu w razie wystąpienia potrzeby.
- Wykonując dokumentację fotograficzną, zrób ujęcia całego pomieszczenia z góry i najlepiej z każdej strony. Dodatkowo uwzględniaj ujęcia bardziej szczegółowe, zawsze z punktami odniesienia takimi jak: ściany boczne, ściany działowe, wanna, odpływ.
- W miejscach, gdzie będą wiercone otwory w podłodze blisko kabli grzewczych, wykonaj dodatkową szczegółową dokumentację fotograficzną.

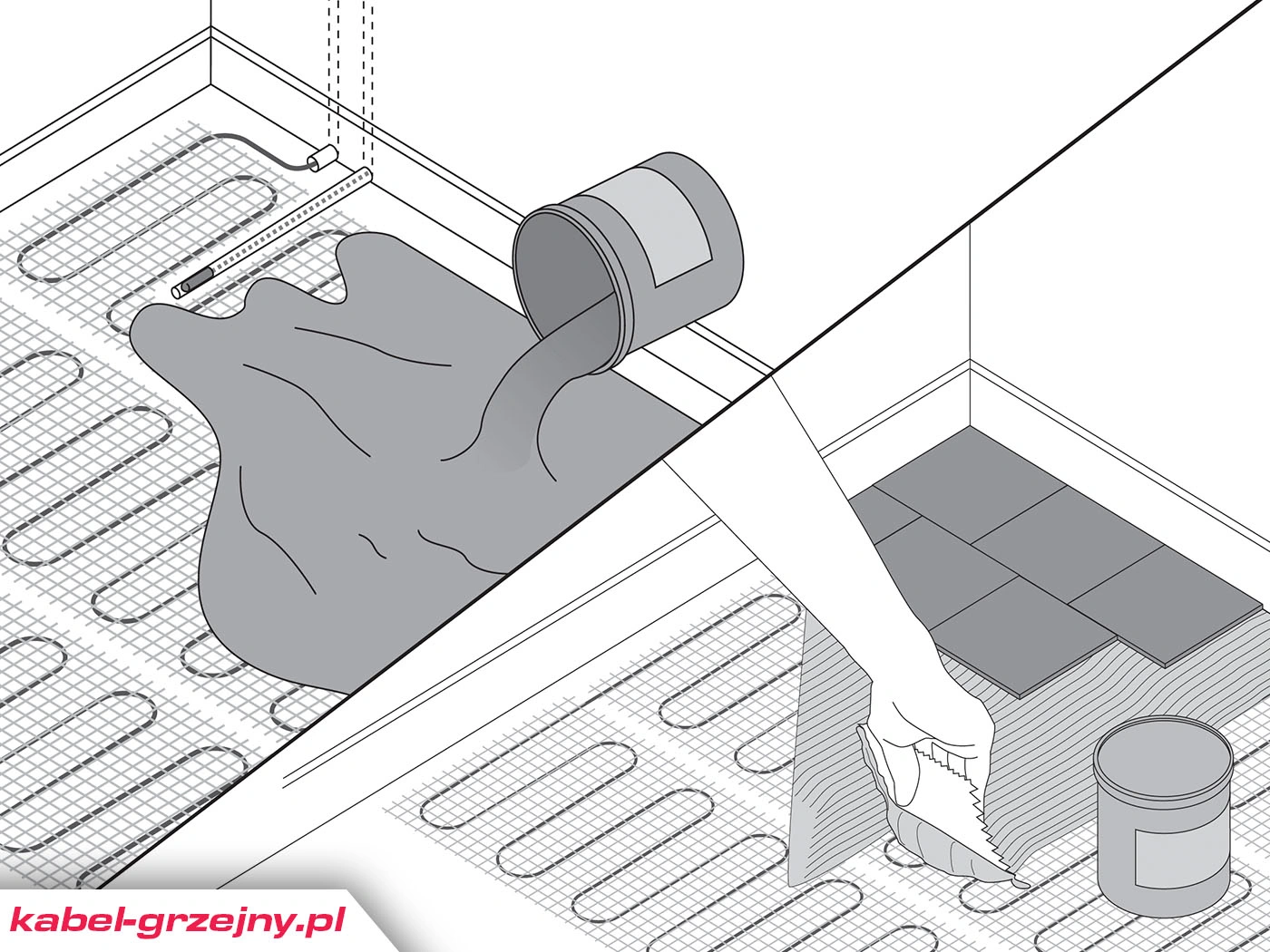

Zaklejanie maty grzewczej
- Należy bezwzględnie przestrzegać instrukcji stosowania kleju do posadzek.
- Stosuj zawsze klej przeznaczony do pracy z ogrzewaniem podłogowym. Jaki klej do maty grzewczej pod płytki?
- Mata grzejna musi być w całości osadzona w warstwie cementowej o minimalnej grubości 5 mm. Maksymalna dopuszczalna grubość posadzki to 20 mm dla mat grzejnych 160W/m2.
- Zaprawę rozprowadzaj zawsze wzdłuż żył grzewczych. Stosuj przy tym środki ostrożności, aby nie uszkodzić i nie poprzesuwać kabli grzewczych.
- Dokładnie wypełniej również bruzdę z rurą osłonową czujnika temperatury podłogi.
- Należy unikać ostrych przedmiotów i nieostrożnego wylewania betonu lub materiału wypełniającego.
- W betonie lub innym materiale wypełniającym nie powinno być tzw. kieszonek powietrznych. Dokładnie zaklej żyły grzejne nie pozostawiając pustych miejsc z powietrzem. Dzięki temu podłoga będzie się szybciej nagrzewać oraz przedłuży to żywotność kabla grzewczego.
Pomiary maty grzewczej
- Pomiary elektryczne należy wykonać trzy razy. Po wyjęciu maty z pudełka. Po ułożeniu maty na podłodze a przed zaklejeniem klejem. Trzeci raz po ułożeniu płytek a przed podłączeniem termostatu.
- Za każdym razem wykonujemy dwa pomiary: pomiar rezystancji izolacji oraz pomiar rezystancji kabla grzewczego.
- Wyniki wszystkich trzech testów należy wpisać do protokołu instalacji.
- Pomiary muszą być wykonane przez osobę z uprawnieniami elektrycznymi.
- Jak zmierzyć matę grzewczą miernikiem?
Pozostałe informacje
- Mata grzejna zawsze musi być zabezpieczona odpowiednim wyłącznikiem nadprądowym oraz wyłącznikiem różnicowoprądowym.
- Unikaj mechanicznych uszkodzeń kabli grzejnych!
- Staraj się jak najmniej chodzić po kablach grzejnych. Jeżeli musisz to robić przykryj je np. płytą drewnianą lub płytą gipsowo kartonową.
- Mata grzejna zawsze musi być zabezpieczona odpowiednim wyłącznikiem nadprądowym oraz wyłącznikiem różnicowoprądowym.
- W razie uszkodzenia należy użyć wyłącznie oryginalnego i dedykowanego zestawu naprawczego do naprawy kabli grzewczych. Nie używaj zwykłych rurek termokurczliwych które nie zawierają odpowiedniego kleju oraz nie są odporne na wysoką temperaturę kabla grzejnego.
